Jednoduchý návod: Montáž zásuvek do sádrokartonu krok za krokem

Montáž zásuvek do sádrokartonu vyžaduje přesný postup a správné nástroje, jako je vykružovák do sádrokartonu a elektroinstalační krabice. Správná instalace el krabice do sádrokartonu zajistí bezpečnost a dlouhou životnost elektroinstalace. Poradím vám krok za krokem, jak na to bez zbytečných komplikací.

Bezpečnostní opatření před montáží zásuvek do sádrokartonu

Bezpečnost je při montáži zásuvek do sádrokartonu zásadní. Nejprve vždy vypněte jistič příslušného okruhu a ověřte nulový stav vodičů zkoušečkou napětí. Před zapojením zásuvky je nutné odizolovat vodiče na délku přibližně 1 cm, aby bylo možné zajistit správný kontakt a bezpečnost elektroinstalace.

Jak správně vypnout jistič a ověřit nulový stav?

Před zahájením montáže elektroinstalace do sádrokartonu vypněte jistič, který chrání daný okruh, aby se zabránilo nebezpečnému úrazu elektrickým proudem. Po vypnutí použijte zkoušečku napětí k ověření nulového stavu vodičů v elektroinstalační krabici do sádrokartonu. Tento krok potvrzuje, že okruh je bez napětí, což je klíčové pro bezpečnost během instalace elektrické zásuvky.

Jak správně odizolovat vodiče před montáží zásuvky?

Pro správné připojení zásuvky do el krabice do sádrokartonu odizolujte vodiče na délku přibližně 1 cm. Příliš krátké odizolování znesnadní pevné spojení, zatímco příliš dlouhé může způsobit zkrat nebo poškození elektroinstalace. Dodržujte tuto délku pečlivě, abyste zajistili bezpečnost a spolehlivost montáže zásuvek do sádrokartonu.

• Používejte vhodný vykružovák do sádrokartonu pro přesný otvor
• Montáž zásuvek do sádrokartonu tipy a triky zahrnují kontrolu napětí vždy před započetím prací
• Krabice do sádrokartonu 73 mm je standardní velikost pro většinu zásuvek a vypínačů

Výběr a příprava elektroinstalační krabice pro sádrokartonové stěny

Pro montáž zásuvek do sádrokartonu je klíčové zvolit správnou elektroinstalační krabici. Nejčastěji se používají krabice s rozpěrkami nebo klipy, které pevně drží v dutině sádrokartonu. Standardní délka těchto krabic je mezi 50 až 200 mm, což odpovídá běžné tloušťce sádrokartonové desky a instalační hloubce. Pro situace s větší tloušťkou stěny se využívají prodloužené tubusy, které mohou mít délku až 320 mm.

Materiál krabic je zpravidla plastový, odolný vůči mechanickému poškození a bezpečný pro elektroinstalaci. Správný výběr materiálu i typu krabice výrazně usnadní montáž elektroinstalační krabice do sádrokartonu a zajistí její stabilitu i po zasazení zásuvky.

Montáž zásuvek do sádrokartonu tipy a triky

Pro přesné vyvrtání otvoru použijte vhodný vykružovák do sádrokartonu, který odpovídá velikosti el krabice do sádrokartonu 73 mm, což je standardní rozměr pro většinu zásuvek.

Tip: Při montáži elektroinstalace do sádrokartonu dbejte na pevné uchycení krabice, aby nedošlo k jejímu uvolnění po instalaci zásuvky.

Postup vyřezání otvoru a upevnění krabice ve stěně

Při montáži zásuvek do sádrokartonu je klíčové přesně vyřezat otvor pro elektroinstalační krabici a správně ji upevnit, aby byla zásuvka stabilní a bezpečná. Následující postup vám pomůže zvládnout tyto úkony i bez předchozích zkušeností.

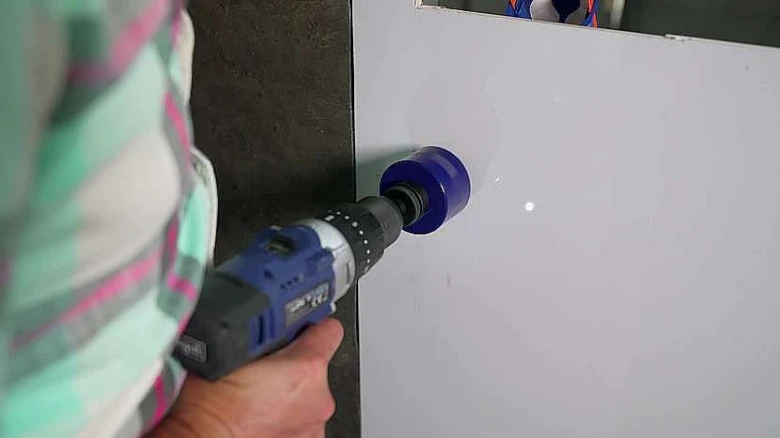

Vyřezání otvoru ve sádrokartonu

Pro vyřezání otvoru pro zásuvku použijte vykružovák do sádrokartonu s průměrem 68 mm. Vrtání provádějte bez příklepu, aby nedošlo k poškození konstrukčních profilů uvnitř stěny. Před vyřezáním zkontrolujte, kde jsou kovové profily, a udržujte mezi nimi bezpečnou vzdálenost.

1. Označte polohu otvoru podle velikosti krabice do sádrokartonu 73.
2. Použijte vykružovák o průměru 68 mm bez příklepu pro čistý řez.
3. Vyhněte se kovovým profilům, aby nedošlo k deformaci otvoru.

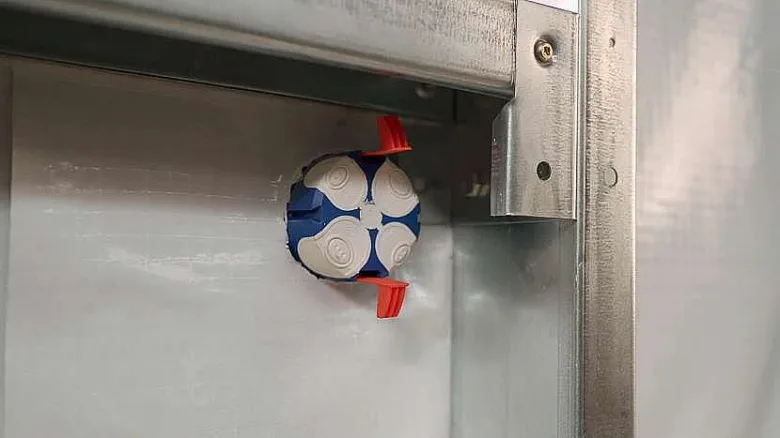

Upevnění elektroinstalační krabice

Elektroinstalační krabice upevněte pomocí speciálních oranžových pásků a červených klipů, které zajistí pevné držení bez vůle. Správné upevnění zabrání pohybu krabice a usnadní instalaci zásuvky.

1. Vsuňte krabici do vyřezaného otvoru.
2. Připevněte ji oranžovými pásky na zadní straně krabice.
3. Zajistěte krabici červenými klipy, aby byla pevně usazena.

Montáž zásuvek do sádrokartonu s různou tloušťkou desek

Tloušťka sádrokartonu ovlivňuje způsob upevnění elektroinstalační krabice. U tenčích desek je potřeba použít delší pásky a klipy, aby byla zásuvka pevná a rovná, zatímco u silnějších desek stačí standardní upevnění.

1. Změřte tloušťku sádrokartonu před montáží.
2. Přizpůsobte délku pásků a umístění klipů podle tloušťky desky.
3. Ujistěte se, že zásuvka je vyrovnaná a bezpečně upevněná bez vůle.

Tip: Častá chyba při montáži je vyřezání otvoru příliš blízko konstrukčnímu profilu, což komplikuje upevnění el krabice do sádrokartonu. Proto vždy pečlivě kontrolujte umístění profilů před vrtáním.

Krok za krokem: Zapojení a montáž zásuvky v krabici

Montáž zásuvek do sádrokartonu vyžaduje přesný postup zejména při zapojení vodičů a upevnění zásuvky v elektroinstalační krabici. Níže najdete detailní návod na montáž zásuvek do sádrokartonu pro začátečníky včetně konkrétních bezpečnostních opatření a technických parametrů.

Jak správně zapojit tři vodiče v zásuvce?

Před započetím montáže vypněte jistič příslušného okruhu a ověřte nulový stav pomocí zkoušečky napětí. Vodiče odizolujte přibližně na délku 10 mm. Fázový vodič (L, obvykle hnědý nebo černý) připojte ke svorce označené L, nulový vodič (N, modrý) ke svorce N a ochranný vodič (PE, zelenožlutý) ke svorce s ochranným symbolem. Nesprávné zapojení vodičů může vést k úrazu elektrickým proudem nebo poškození spotřebičů. Proto je nezbytné dodržet správnou polaritu a bezpečnostní postupy. Pokud si nejste jisti, doporučuji konzultaci s kvalifikovaným elektrikářem.

Jak správně namontovat zásuvku a utáhnout šrouby?

Po zapojení vodičů vložte zásuvku do elektroinstalační krabice určené pro sádrokarton, například krabice typu 73 mm. Krabice by měla mít samosvorné klipy nebo rozpěrky, které zajišťují pevné uchycení bez potřeby dalšího kotvení. Zásuvku upevněte zápustnými šrouby s plochou hlavou, které utahujte rovnoměrně a s mírou, aby nedošlo k prasknutí plastu nebo deformaci krabice. Příliš utažené šrouby mohou poškodit konstrukci zásuvky i krabice, což ohrožuje její stabilitu a bezpečnost.

Montáž zásuvek do sádrokartonu krok za krokem

1. Vypněte hlavní jistič a ověřte nulový stav zkoušečkou napětí.
2. Vyvrtejte otvor do sádrokartonu o průměru 68 mm pomocí vykružováku bez příklepu a s nízkými otáčkami, abyste nepoškodili desku a vyhnuli se konstrukčním profilům.
3. Zasuňte elektroinstalační krabici do otvoru a pevně ji upevněte pomocí integrovaných rozpěrek nebo samosvorných klipů.
4. Odizolujte všechny tři vodiče na délku 10 mm.
5. Připojte fázový vodič (L) ke svorce L, nulový vodič (N) ke svorce N a ochranný vodič (PE) ke svorce s ochranným symbolem.
6. Vložte zásuvku do krabice a utáhněte zápustné šrouby pevně, ale bez přetahování.
7. Zapněte jistič a ověřte přítomnost napětí zkoušečkou, poté otestujte funkčnost zásuvky připojením elektrického spotřebiče.

Odborná rada: Montáž zásuvek do sádrokartonu vyžaduje přesné dodržení bezpečnostních pravidel a správné upevnění elektroinstalační krabice. Častou chybou je nedostatečné utažení šroubů nebo špatné upevnění krabice, což vede k viklání zásuvky a riziku poškození vodičů. Tento návod na montáž zásuvek do sádrokartonu pro začátečníky zajistí bezpečné a profesionální provedení elektroinstalace.

Pro koho se montáž hodí: Tento postup je vhodný pro běžné sádrokartonové stěny v obytných prostorách, kde je možné použít standardní elektroinstalační krabice s rozpěrkami.

Pro koho se montáž nehodí: Není vhodný pro zateplené stěny s velkou tloušťkou izolace, kde je potřeba použít prodloužené tubusy, ani pro prostory s vyššími požadavky na krytí IP, jako jsou koupelny nebo venkovní instalace.

Montáž vícenásobných rámečků a specifika upevnění

Montáž vícenásobných rámečků do sádrokartonu vyžaduje precizní přístup, zejména při instalaci až čtyřnásobných rámečků, které představují maximální kapacitu pro většinu elektroinstalačních krabic do sádrokartonu. Pro správné upevnění se používají vodorovné otvory pro šrouby, které zajišťují pevnost a stabilitu celé konstrukce. Doporučuje se využít zúžené elektroinstalační krabice, zejména u modelových řad Klasik a Ornament, které lépe zapadnou do rámu a usnadní montáž. Tyto tipy a triky montáže zásuvek do sádrokartonu pomáhají optimalizovat elektroinstalaci do sádrokartonu a předcházet problémům při užívání.

Vyrovnání, dokončení a kontrola funkčnosti zásuvky

Po dokončení montáže elektroinstalační krabice do sádrokartonu je nezbytné ji vyrovnat tak, aby lícovala s povrchem omítky nebo byla maximálně 2 mm pod ní. K tomu slouží vyrovnávací kroužky, které se nasazují na krabici a umožňují přesné nastavení hloubky podle tloušťky omítky. Správné vyrovnání zabraňuje pozdějšímu viklání zásuvky a zajišťuje estetický vzhled bez nerovností.

Po vyrovnání je nutné zapnout jistič daného okruhu a ověřit přítomnost napětí v zásuvce pomocí zkoušečky napětí, která musí indikovat nulový odpor na fázovém a nulovém vodiči. Následně doporučuji otestovat funkčnost zásuvky připojením běžného elektrického spotřebiče, například lampy nebo nabíječky, aby bylo potvrzeno správné zapojení a stabilní provoz.

• Použijte vyrovnávací kroužky přizpůsobené tloušťce omítky pro přesné usazení elektroinstalační krabice do sádrokartonu 73
• Zkontrolujte rovinatost krabice vůči povrchu sádrokartonu pomocí vodováhy nebo rovné latě
• Po dokončení montáže zapněte jistič a ověřte napětí zkoušečkou napětí s citlivostí minimálně 230 V
• Ověřte funkčnost zásuvky připojením elektrického spotřebiče s příkonem do 1000 W

Montáž elektrické zásuvky do sádrokartonu krok za krokem

Tento postup vyrovnání elektroinstalační krabice a kontrola funkčnosti zásuvky jsou klíčové pro bezpečnou a dlouhodobě spolehlivou instalaci elektroinstalace do sádrokartonu. Správné vyrovnání zabraňuje mechanickému poškození zásuvky a zajišťuje její pevné uchycení bez vůlí, což je nezbytné pro bezpečnost i estetiku interiéru.

Doporučené nástroje a materiály pro domácí kutily

Pro montáž zásuvek do sádrokartonu je klíčové mít správné nástroje a materiály, které usnadní práci a zajistí bezpečnou instalaci. Vrtačka se speciálním vykružovákem 68 mm slouží k přesnému vyřezání otvoru pro elektroinstalační krabici do sádrokartonu. Odlamovací nůž pomůže upravit hrany otvoru a šroubovák je nezbytný pro upevnění krabice pomocí klipů a pásků, které drží el krabici pevně ve stěně. Zkoušečka napětí ověří bezpečnost elektroinstalace do sádrokartonu před zapojením. Izolační páska se používá k ochraně spojů a kabelů.

• vrtačka s vykružovákem 68 mm
• odlamovací nůž
• šroubovák
• zkoušečka napětí
• elektroinstalační krabice s klipy a pásky
• šrouby
• izolační páska

Montáž zásuvek do sádrokartonu tipy a triky

Pro začátečníky doporučuji pečlivě vyznačit místo řezu a nikdy nepracovat bez ověření, že je elektrická síť vypnutá. Montáž zásuvek do sádrokartonu tak bude bezpečná a efektivní.

Řešení častých problémů při montáži zásuvek do sádrokartonu

Při montáži zásuvek do sádrokartonu se nejčastěji setkáte s uvolněním zásuvky způsobeným nedostatečným upevněním elektroinstalační krabice. Elektroinstalační krabice do sádrokartonu 73 musí být pevně uchycena pomocí samosvorných klipů nebo rozpěrek, které zajistí stabilitu bez použití sádry či šroubů. Příliš utažené šrouby zápustného typu mohou poškodit krabici i zásuvku, případně způsobit praskliny v sádrokartonu. Správné utažení šroubů by mělo být dostatečné k eliminaci vůle, ale nesmí vyvíjet nadměrný tlak na konstrukci.

Montáž zásuvek do sádrokartonu doporučuji provádět podle následujících kroků a zásad:

• Použijte vykružovák do sádrokartonu o průměru 68 mm, který odpovídá standardní velikosti elektroinstalační krabice, a vrtání provádějte bez příklepu a na nízké otáčky, aby nedošlo k poškození desky.
• Před zasunutím krabice do otvoru vždy zkontrolujte, zda jsou rozpěrky nebo klipy plně funkční a zda krabice pevně drží bez vůle.
• Utažení šroubů provádějte s citlivostí, aby nedošlo k deformaci krabice ani zásuvky. Šrouby by měly být utaženy rovnoměrně a s mírným tlakem.
• Umístění krabice plánujte tak, aby nedošlo k zasahování do konstrukčních profilů či trámů, což může komplikovat upevnění i připojení elektroinstalace.

Tip: Častou chybou je přetažení šroubů, které vede k praskání sádrokartonu nebo deformaci krabice, a zároveň nedostatečné upevnění krabice, které způsobuje uvolnění zásuvky při běžném používání.

Pro koho je tento postup vhodný? Montáž zásuvek do sádrokartonu podle uvedených pravidel ocení kutilové i profesionální elektrikáři, kteří chtějí zajistit bezpečnou a dlouhodobě pevnou instalaci. Naopak pro osoby bez základních znalostí elektroinstalace a nástrojů není doporučeno provádět montáž bez odborné konzultace, aby nedošlo k bezpečnostním rizikům.

Dodržení těchto zásad výrazně sníží riziko problémů s elektroinstalační krabicí a zajistí správnou funkčnost zásuvek v sádrokartonové stěně.

FAQ – Časté dotazy k montáži zásuvek do sádrokartonu

Co je potřeba k montáži zásuvek do sádrokartonu?

Pro montáž zásuvek do sádrokartonu potřebujete elektroinstalační krabice do sádrokartonu, které mají standardní průměr otvoru 68 mm. Dále je nezbytný vykružovák do sádrokartonu pro přesné vyřezání otvoru a základní nářadí jako šroubovák, odlamovací nůž a zkoušečka napětí pro bezpečnou práci.

Jaké chyby se vyvarovat při montáži zásuvek do sádrokartonu?

Častou chybou je vrtání do konstrukčních profilů nebo nedostatečné upevnění el krabice do sádrokartonu, což může vést k uvolnění zásuvky. Dále se často nesprávně nastavuje výška zásuvek, která by měla být 30 cm nad podlahou, nebo se špatně odizolují vodiče, což ohrožuje bezpečnost elektroinstalace do sádrokartonu.

Otázka: Jaký průměr má otvor pro elektroinstalační krabici do sádrokartonu?

Otvor má standardní průměr 68 mm, což odpovídá běžným krabicím do sádrokartonu 73.

Otázka: Jak vysoké by měly být zásuvky nad podlahou?

Zásuvky se montují přibližně 30 cm nad podlahou pro snadný přístup a splnění norem.

Otázka: Jak dlouho by mělo být odizolování vodičů při montáži zásuvek?

Odizolování vodičů by mělo být cca 1 cm pro bezpečné připojení ke svorkám.

Otázka: Jaký nástroj je vhodný pro vyřezání otvoru v sádrokartonu?

Vykružovák do sádrokartonu o průměru 68 mm zajistí čistý a přesný otvor.

Otázka: Jak se upevňuje elektroinstalační krabice ve sádrokartonu?

Krabice se fixují samosvornými klipy a pásky, bez šroubů nebo sádry.

Otázka: Jak dlouhé mohou být prodloužené tubusy elektroinstalačních krabic?

Délka tubusů se pohybuje od 50 mm do 320 mm, vhodná pro zateplené stěny.

Otázka: Jak ověřit, že je jistič vypnutý před montáží?

Použijte zkoušečku napětí, která potvrdí nulový stav.

Otázka: Jaké vodiče se připojují ke svorkám zásuvky?

Připojují se fázový (hnědý/černý), nulový (modrý) a ochranný (zelenožlutý) vodič.

Otázka: Jak vyrovnat krabici v sádrokartonu, pokud je příliš hluboko?

Použijte vyrovnávací kroužky podle tloušťky omítky.

Otázka: Co dělat, pokud se zásuvka uvolní po montáži?

Zkontrolujte utažení šroubů a upevnění krabice pásky a klipy.

Otázka: Jaké jsou nejčastější chyby při montáži zásuvek do sádrokartonu?

Vrtání do profilů, příliš pevné utažení a slabé upevnění krabice.

Otázka: Jaké nástroje jsou potřeba pro montáž zásuvek do sádrokartonu?

Vrtačka s vykružovákem 68 mm, šroubovák, odlamovací nůž a zkoušečka napětí.

Otázka: Je možné montovat více zásuvek vedle sebe v sádrokartonu?

Ano, vícenásobné rámečky umožňují až 4 zásuvky s pevnou vodorovnou montáží.

Otázka: Jaké jsou doporučené materiály pro elektroinstalaci do sádrokartonu?

Používají se krabice splňující ČSN EN 60670-22 s klipy a rozpěrkami.

Otázka: Jak bezpečně připojit vodiče v zásuvce?

Vodiče odizolujte na 1 cm a pevně připojte ke správným svorkám podle barev.
