Název a funkce elektrického sloupu v síti: přehled

Elektrické sloupy tvoří základní prvek distribuční sítě, po kterých vede elektrické vedení od výrobců ke spotřebitelům. Jejich konstrukce a použití izolátorů odpovídají konkrétní napěťové úrovni, čímž zajišťují bezpečný a spolehlivý přenos elektřiny. Porozumění názvům a funkcím těchto sloupů pomáhá lépe pochopit celkovou strukturu elektrické sítě.

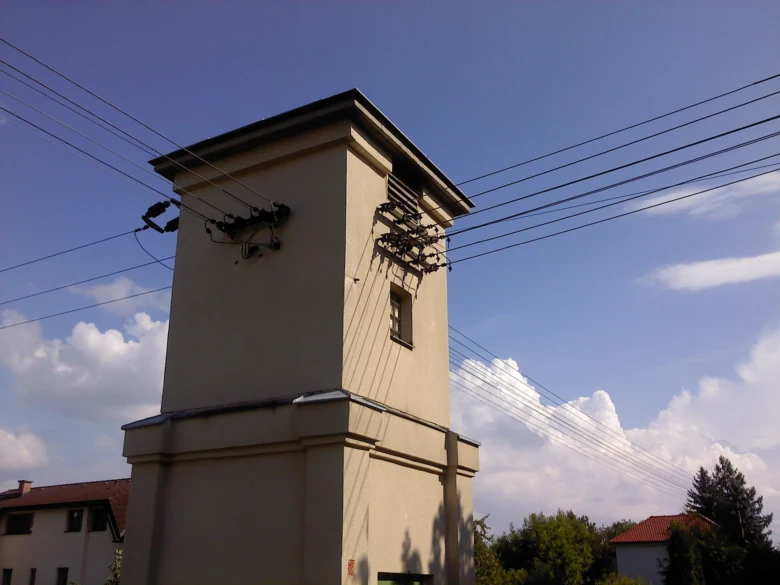

Název a základní části elektrického sloupu

Elektrický sloup představuje nosnou konstrukci venkovního elektrického vedení, která mechanicky upevňuje vodiče a zajišťuje jejich elektrickou izolaci od země. Název elektrického sloupu zahrnuje především stožár, na němž jsou instalovány izolátory vyrobené z porcelánu nebo kompozitních materiálů, které nesou vodiče a zabraňují přenosu elektrického napětí na konstrukci sloupu.

Další klíčovou součástí elektrického sloupu je zemnící lano, často označované jako kombinované ochranné zemnící lano (KZL). Toto lano chrání vedení velmi vysokého napětí proti zásahu blesku v ochranném úhlu a zároveň může obsahovat optická vlákna pro přenos dat. Jeho délka a materiál jsou navrženy tak, aby efektivně odváděly přepětí do země a minimalizovaly riziko poruchy vedení.

Sloupy se dělí podle napěťové úrovně elektrického vedení, například nízké napětí (do 1 kV), vysoké napětí (1-52 kV) a velmi vysoké napětí (nad 52 kV). Typ sloupu a jeho konstrukce (ocelové, betonové, dřevěné) se přizpůsobují konkrétním technickým požadavkům, terénu a klimatickým podmínkám.

Hlavní části elektrického sloupu a jejich funkce:

• Stožár – pevná konstrukce z oceli, betonu nebo dřeva, která nese veškeré zatížení vedení a odolává povětrnostním vlivům
• Izolátory – nevodivé prvky, které drží vodiče a zajišťují elektrickou izolaci mezi vodiči a stožárem, přičemž délka izolátorů odpovídá maximálnímu napětí sítě a zamezuje přeskoku elektrického proudu
• Vodiče – kovové dráty, obvykle hliníkové s ocelovým jádrem (AlFe), které přenášejí elektrickou energii mezi transformátory, rozvodnami a konečnými odběrateli
• Zemnící lano – ochranný prvek odvádějící bleskové proudy do země, který zároveň minimalizuje riziko přepětí a poškození vedení

Jak se nazývá a k čemu slouží sloup v elektrické síti

Elektrický sloup, často označovaný také jako stožár, plní v rozvodné síti zásadní funkci mechanické podpory a bezpečného vedení elektrických vodičů. Udržuje pevnou a bezpečnou vzdálenost vodičů mezi sebou i vůči zemi, což je nezbytné pro splnění bezpečnostních norem a zamezení elektrických zkratů. Sloup zajišťuje stabilitu vedení i při náročných povětrnostních podmínkách, jako jsou silný vítr, sněžení nebo námraza.

Častá chyba: Nedostatečná kontrola a údržba izolátorů může vést k průrazům a zkratům, zvláště při znečištění nebo vlhkosti. Doporučuje se pravidelná inspekce a čištění izolátorů, aby se předešlo poruchám.

Pro koho se to hodí vs pro koho NE: Elektrické sloupy jsou nezbytné pro venkovní distribuční a přenosové sítě, kde není možné vést kabely pod zemí. Naopak v hustě zastavěných oblastech s možností podzemního kabelového vedení se sloupy často nepoužívají kvůli estetickým a bezpečnostním důvodům.

Funkce elektrického sloupu v elektrické síti

Elektrický sloup je základní konstrukční prvek elektrického vedení, který zajišťuje mechanickou podporu a bezpečné upevnění vodičů v různých napěťových hladinách distribuční a přenosové sítě. Sloupy udržují vodiče ve výšce zpravidla 5 až 15 metrů nad zemí, což zabraňuje jejich kontaktu s terénem, vegetací nebo objekty a minimalizuje riziko elektrických zkratů a úrazů.

Izolátory, které jsou pevně připevněny na sloupech, mají za úkol zabránit elektrickému přeskoku mezi vodiči a konstrukcí sloupu. Jsou vyrobeny z nevodivých materiálů, jako je porcelán nebo kompozitní materiály, a jejich délka a tvar odpovídají konkrétní napěťové úrovni vedení – například pro vedení vysokého napětí (22 kV a výše) musí izolátory zajistit bezpečný odstup přesahující několik desítek centimetrů, aby odolaly vlivům počasí, jako je déšť, sněžení nebo námraza.

Na vrcholu sloupů vedení velmi vysokého napětí (110 kV a více) bývá instalováno kombinované ochranné zemnící lano (KZL). Toto lano slouží k ochraně proti přímému zásahu bleskem a zároveň obsahuje optická vlákna pro přenos dat, což umožňuje monitorování stavu vedení a řízení distribuční sítě v reálném čase.

Elektrické sloupy se používají v různých typech sítí s napěťovými hladinami od nízkého napětí (0,4 kV) přes střední a vysoké napětí (do 110 kV) až po velmi vysoké napětí (až 400 kV). Každý typ sloupu je navržen podle požadavků na mechanickou pevnost, výšku a izolaci, přičemž materiály se liší – dřevěné sloupy jsou běžné u nízkého napětí, ocelové či betonové se uplatňují u vyšších napětí.

Přeložka elektrických sloupů je nezbytná při rozšiřování nebo modernizaci sítě, kdy je potřeba změnit trasu vedení kvůli novým stavebním záměrům, bezpečnostním normám nebo zlepšení provozních parametrů. Tento proces podléhá přísným pravidlům, včetně posouzení žádosti do 30 dnů a uzavření smlouvy do 180 dnů, přičemž musí být doloženy přesné polohopisné podklady a případná stavební povolení.

• Upevňuje vodiče ve výšce 5-15 metrů nad zemí, zabraňuje kontaktu s okolím
• Izolátory zajišťují elektrickou izolaci odpovídající napěťové úrovni vedení
• Kombinované zemnící lano chrání proti bleskům a umožňuje datové přenosy

Tip: Při instalaci a údržbě sloupů je nezbytné volit izolátory přesně podle napěťové hladiny a typu vedení, protože nedostatečná izolace zvyšuje riziko přeskoku proudu a výpadků v síti.

Častou chybou je použití nevhodných izolátorů u vedení vysokého napětí, což vede k častým poruchám během nepříznivých povětrnostních podmínek. Provozovatelé musí také pravidelně kontrolovat stav zemnících lan, aby byla zachována jejich funkčnost.

Elektrické sloupy jsou nezbytné pro bezpečný a spolehlivý přenos elektřiny v distribuční síti, vhodné jsou zejména pro venkovní vedení v různých napěťových hladinách. Naopak v hustě zastavěných oblastech nebo tam, kde je potřeba minimalizovat vizuální dopad, se častěji využívají kabelové rozvody, kde sloupy nejsou vhodné.

Typy elektrických sloupů podle funkce a materiálu

Elektrické sloupy mají v distribuční síti klíčovou roli podle své konstrukce, materiálu a napěťové úrovně vedení. Jejich název a základní funkce se liší nejen podle typu sloupu, ale i použití v nízkém, středním či vysokém napětí. Následující přehled rozebírá nejčastější typy sloupů a materiály, ze kterých se vyrábějí, včetně jejich výhod a omezení.

Dřevěné elektrické sloupy: vlastnosti a použití

Dřevěné elektrické sloupy představují tradiční volbu v nízkých a středních napěťových distribučních sítích. Díky přirozené izolaci dřeva se snižuje riziko zkratů způsobených průchodem elektrického proudu na konstrukci. Nízká cena dřevěných sloupů usnadňuje rychlé rozšíření vedení, například při přeložce vedení v méně náročných oblastech. Nevýhodou je omezená životnost obvykle kolem 30 let, kterou zkracují vlivy povětrnosti a poškození hmyzem. Dřevěné sloupy se často používají jako podpěrné sloupy, které nesou primární napětí distribuční sítě.

Betonové a ocelové sloupy: charakteristiky a použití

Betonové sloupy vynikají dlouhou životností přes 50 let a vysokou odolností vůči povětrnostním vlivům, což je činí vhodnými pro střední a vysoké napětí v distribuční síti. Jsou méně náchylné k poškození a poskytují stabilní podporu elektrickému vedení. Ocelové sloupy, díky své vysoké pevnosti, umožňují konstrukce do velkých výšek a používají se zejména pro velmi vysoké napěťové úrovně až do 800 kV. Vyžadují však pravidelnou údržbu a ochranu proti korozi. Typicky plní funkci rohových nebo koncových sloupů, kde je nutná vyšší mechanická pevnost a stabilita.

Tip: Častou chybou je nevhodný výběr materiálu sloupu pro danou napěťovou úroveň, což vede ke zkrácení životnosti a zvýšení nákladů na údržbu. Betonové sloupy nehodí se pro nízké napětí v terénech s častou přeložkou vedení kvůli vyšší hmotnosti.

Typy sloupů jako podpěrný, rohový či koncový slouží různým funkcím v přenosu elektřiny. Podpěrné sloupy nesou vedení v přímých úsecích, rohové zajišťují změnu směru vedení a koncové sloupy ukončují úsek vedení nebo zajišťují odbočky. Výběr materiálu a typu sloupu musí vždy odpovídat požadavkům elektrického vedení a bezpečnostním normám.

Napěťové úrovně a typy elektrických sítí v ČR

Napěťové úrovně a typy elektrických sítí v ČR představují základní rámec pro pochopení fungování elektrického vedení a jeho rozvodů. Znalost těchto parametrů je nezbytná pro správné dimenzování izolátorů, výběr typů sloupů a plánování přeložek vedení v distribuční síti.

Jaké je napětí v síti?

Elektrická síť v České republice má několik napěťových úrovní, které odpovídají různým částem přenosové a distribuční soustavy. Napěťová hladina nízkého napětí (NN) je standardně 230/400 V a slouží především k napájení domácností a menších podniků. Střední napětí (VN) zahrnuje rozsah od 1 kV do 110 kV a využívá se v distribuční síti pro přenos elektřiny na kratší vzdálenosti. Velmi vysoké napětí (VVN) od 110 kV do 400 kV a zvláště vysoké napětí (ZVN) nad 400 kV pokrývá přenosovou síť, kde je kladen důraz na minimalizaci ztrát při dálkovém přenosu energie. Nejvyšší napěťová úroveň (UVN) dosahuje až 800 kV a je využívána v klíčových přenosových koridorech. Přenosová soustava zajišťuje propojení velkých zdrojů energie a distribučních sítí, zatímco distribuční síť rozvádí elektřinu konečným odběratelům.

Druhy elektrických sítí v ČR a jejich charakteristiky

V České republice se v distribučních sítích používají čtyři hlavní typy uzemnění: TN-C, TN-S, TT a IT. Každý z těchto systémů má odlišnou konfiguraci ochranných a středních vodičů, což ovlivňuje bezpečnost a provozní spolehlivost.

Systém TN-C kombinuje ochranný (PE) a střední vodič (N) do jednoho vodiče PEN, což zjednodušuje instalaci, ale snižuje odolnost vůči poruchám. Naopak TN-S odděluje ochranný a střední vodič, což zvyšuje bezpečnost a minimalizuje rušení v elektrickém vedení. Sítě TT mají samostatné uzemnění ochranných vodičů nezávislé na uzemnění zdroje, což je vhodné pro oblasti s nestabilním uzemněním. Systém IT nevytváří přímé spojení s uzemněním zdroje, což umožňuje provoz i při jedné poruše izolace, ale vyžaduje pečlivou údržbu.

Tip: Při plánování přeložky vedení a výběru typů sloupů je důležité zohlednit konkrétní napěťovou úroveň a typ uzemnění, aby byla dodržena bezpečnostní norma a sníženo riziko poruch. Častou chybou je nesprávné použití typu sítě TN-C tam, kde je vhodnější TN-S, což může způsobit zvýšené rušení a bezpečnostní rizika.

Tato rozlišení jsou zásadní pro správné dimenzování elektrických sloupů a izolátorů v distribuční síti a pro zajištění efektivního a bezpečného provozu celé elektrické sítě.

Bezpečnost a normy u elektrických sloupů

Bezpečnostní normy stanovují přesné požadavky na minimální výšku elektrického sloupu a jeho vzdálenost od okolních objektů v závislosti na prostředí, ve kterém se nachází. Tyto normy jsou klíčové pro zajištění bezpečného provozu elektrického vedení a ochranu veřejnosti i technického personálu. Výška sloupů se proto liší například mezi městským, venkovským a lesním prostředím.

V městském prostředí musí být minimální výška sloupu obvykle 6 až 8 metrů, aby se zabránilo kontaktu s budovami, stromy a chodci. Venkovské prostředí dovoluje větší výšky, často přes 10 metrů, přičemž je nutné respektovat vzdálenost minimálně 3 metry od pozemních objektů. V lesním prostředí je nezbytné zamezit riziku požárů a poškození izolátorů, proto se používají vyšší sloupy a bezpečnostní pásma bez vegetace.

Vzdálenost od objektů zaručuje nejen bezpečnost provozu, ale také umožňuje snadnou údržbu a přeložku vedení v případě potřeby. Chyby a problémy s elektrickými sloupy v distribuční síti často vznikají právě kvůli nedodržení těchto vzdáleností nebo nevhodnému výběru typu sloupu vzhledem k napěťové úrovni.

Jaké jsou typy elektrických sloupů a jejich funkce

Typy sloupů v distribuční síti se liší podle napěťové úrovně a funkce, kterou plní. Sloupy nízkého napětí obvykle nesou jednoduché izolátory a mají menší výšku, zatímco sloupy vysokého napětí disponují robustnější konstrukcí a speciálními izolátory, které zajišťují bezpečný přenos elektřiny na dlouhé vzdálenosti. Správný výběr typu sloupu je proto zásadní pro spolehlivost celé elektrické sítě.

Přeložka elektrického vedení a údržba sloupů

Postup přeložky elektrického vedení

Přeložka elektrického vedení v distribuční síti vyžaduje vypracování podrobné projektové dokumentace, která obsahuje polohopisný zákres nové trasy vedení a technické parametry zařízení. Distributor posuzuje žádost do 30 dnů a schvaluje návrh s ohledem na bezpečnostní normy a kompatibilitu s napěťovou úrovní sítě. Výstavba přeložky, zahrnující odstranění stávajících sloupů, instalaci nových sloupů a montáž izolátorů odpovídajících danému napětí, může trvat až 180 dnů v závislosti na rozsahu prací, typu sloupů (např. betonové, ocelové nebo dřevěné) a terénních podmínkách. Cena přeložky se odvíjí od délky trasy, nutnosti přeložky zařízení a administrativních nákladů spojených s povoleními.

1. Vypracování projektové dokumentace – zahrnuje polohopisný zákres a technické parametry přeložky zařízení
2. Posouzení a schválení projektu distributorem – lhůta do 30 dnů
3. Vytyčení a příprava nové trasy vedení – provedení v souladu s bezpečnostními normami
4. Odstranění stávajících sloupů a výstavba nových – přizpůsobeno napěťové úrovni a typu sloupů
5. Dokončení přeložky, uvedení do provozu a provedení kontrolních testů – včetně revizí a dokumentace

Údržba a inspekce elektrických sloupů

Pravidelná údržba elektrických sloupů je klíčová pro spolehlivost a bezpečnost distribuční sítě. Podle platných předpisů se vizuální inspekce provádějí minimálně jednou ročně a kontrolují se zejména stav izolátorů, mechanické poškození sloupů, korozní změny a pevnost upevnění vodičů. Opravy zahrnují výměnu prasklých nebo opotřebovaných izolátorů, vyplnění trhlin a aplikaci protikorozních nátěrů, které prodlužují životnost sloupů. Kontrola správného napětí a stability vodičů je nezbytná pro prevenci poruch. Častou chybou je zanedbání těchto údržbových prací, což vede k riziku výpadků a nebezpečí úrazu elektrickým proudem.

1. Vizuální inspekce sloupů – kontrola izolátorů, mechanických a korozních poškození
2. Oprava a výměna poškozených dílů – izolátory, části konstrukce
3. Protikorozní ošetření – aplikace nátěrů podle typu materiálu sloupu
4. Kontrola upevnění vodičů – zajištění správného napětí a stability vedení
5. Dokumentace údržbových zásahů – pro plánování dalších kontrol a oprav

Tip: Přeložka elektrického vedení je nezbytná při změně trasy z důvodu bezpečnosti, rozvoje infrastruktury nebo odstranění kolizí s jinými zařízeními. Naopak není vhodná pro krátkodobé nebo dílčí úpravy, které lze řešit lokálními zásahy bez přeložky zařízení. Pravidelná a systematická údržba sloupů výrazně snižuje riziko poruch a zajišťuje dlouhodobou spolehlivost distribuční sítě.

Inovace a ekologický dopad elektrických sloupů

Moderní elektrické sloupy představují významný posun v technologii elektrického vedení díky integraci inovací, které zvyšují jejich funkčnost a zároveň minimalizují ekologický dopad. Mezi hlavní novinky patří instalace chytrých senzorů, které sledují napěťovou úroveň a stav izolátorů v reálném čase, což výrazně zlepšuje údržbu distribuční sítě a snižuje riziko poruch. Používají se také materiály s vyšší odolností vůči povětrnostním vlivům a korozi, což prodlužuje životnost sloupů a omezuje potřebu častých přeložek vedení.

Elektrický sloup není jen nosičem kabelů, ale plní klíčovou roli v rozvodné síti tím, že bezpečně přenáší elektřinu mezi různými napěťovými úrovněmi. Inovace v jeho konstrukci a vybavení pomáhají také snižovat negativní ekologické dopady, například díky použití recyklovatelných materiálů a snížení elektromagnetického vyzařování.

Výhody moderních elektrických sloupů:

• Integrace chytrých senzorů pro efektivní monitoring a prediktivní údržbu
• Vyšší odolnost materiálů proti korozi a mechanickému poškození
• Snížení environmentální zátěže díky ekologickým materiálům a výrobním technologiím
• Lepší přizpůsobení různým typům sloupů podle funkce v přenosových a distribučních sítích

Tip: Častá chyba bývá podceňování pravidelné údržby chytrých zařízení na sloupech, což může vést k falešným poplachům nebo neodhaleným závadám. Pro správnou funkci distribuční sítě je proto důležitá pravidelná kontrola a kalibrace senzorů.

Inovace v oblasti elektrických sloupů tak nejen zvyšují spolehlivost přenosu elektřiny, ale také snižují ekologickou stopu celého energetického systému. Pro provozovatele distribučních sítí je proto vhodné zaměřit se na modernizaci stávajících sloupů podle jejich typu a funkce, čímž se zlepší jak bezpečnost, tak udržitelnost provozu.

Časté dotazy

Jak se nazývá elektrický sloup v energetické síti?

Elektrický sloup je často nazýván stožár nebo podpěrná konstrukce, která slouží k upevnění vodičů a izolátorů v elektrické síti.

Jaké jsou hlavní části elektrického sloupu?

Hlavní části jsou stožár, izolátory, vodiče a zemnící lano, které zabezpečují pevnost, izolaci a ochranu proti blesku.

Jaké jsou typy elektrických sloupů podle materiálu?

Mezi hlavní materiály patří dřevo (nízká cena, dobrá izolace), beton (vysoká odolnost) a ocel (pevnost, odolnost proti poškození).

Co znamená typ sítě TN-C?

Síť TN-C má ochranný vodič spojený se středním vodičem a používá se například pro domovní přípojky.

Jaké napěťové úrovně se používají v české elektrické síti?

Napětí se pohybuje od nízkého napětí 50 V až po ultra vysoké napětí nad 800 kV, přičemž přenosová soustava využívá 110 kV, 220 kV a 400 kV.

Jaké jsou bezpečnostní normy pro výšku elektrických sloupů?

Minimální výšky jsou přibližně 6 m ve městě, 8 m na venkově a 10 m v lese, aby byla zajištěna bezpečnost a provozní spolehlivost.

Jak probíhá přeložka elektrického vedení?

Žádost o přeložku se posuzuje do 30 dnů, smlouva musí být podepsána do 180 dnů a je nutné doložit polohopisný zákres a případné povolení od stavebního úřadu.

Jaká je údržba elektrických sloupů?

Údržba zahrnuje pravidelné inspekce, opravy poškození a kontrolu izolátorů a vodičů, což zajišťuje spolehlivost sítě.

Jaké inovace se používají u elektrických sloupů?

Používají se chytré senzory pro monitoring stavu sloupů, materiály s vyšší odolností a ekologické technologie snižující dopad na přírodu.

Jaký dopad mají elektrické sloupy na životní prostředí?

Sloupy ovlivňují krajinu, ale novými materiály a technologiemi lze jejich ekologický dopad minimalizovat a zvýšit udržitelnost.

Jaké jsou hlavní druhy elektrických sítí podle velikosti napětí?

Elektrické sítě se dělí na nízké napětí (do 1 kV), střední napětí (1-35 kV) a vysoké napětí (nad 35 kV).

Kdo je vlastníkem elektrického vedení v České republice?

Většinou jsou vlastníky elektrického vedení distribuční společnosti, například ČEZ Distribuce, E.ON nebo PRE, podle regionu.

Co znamená označení TN-C v elektroenergetických sítích?

TN-C označuje systém uzemnění, kde jsou funkce nulového a ochranného vodiče spojeny v jednom PEN vodiči.

Jaký je postup a cena přeložky elektrického vedení?

Přeložka zahrnuje 5 kroků od žádosti po realizaci a může stát od 10 000 do 100 000 Kč v závislosti na rozsahu a lokalitě.

Jaké jsou rozdíly mezi sítí TN-C a TN-S?

V TN-C jsou nulový a ochranný vodič sloučeny v PEN vodič, zatímco v TN-S jsou tyto vodiče oddělené, což zvyšuje bezpečnost.
