Jak správně propojit vodiče a vybrat typ připojení krok za krokem

Propojení vodičů je základním krokem každé elektroinstalace, který ovlivňuje bezpečnost i funkčnost celého systému. Správný výběr typu připojení a pečlivé odizolování vodičů podle jejich průřezu a materiálu zajistí spolehlivý kontakt bez rizika přehřátí či zkratů. Využití vhodných spojovacích prvků, jako je svorka Wago, a dodržení barevného značení vodičů výrazně usnadní práci a minimalizuje chyby.

Jak bezpečně připravit vodiče na propojení

Před propojením vodičů v elektroinstalaci vždy vypněte jistič a ověřte, že vodiče nejsou pod napětím, pomocí vhodné zkoušečky. Odizolování vodičů proveďte na délku 8-10 mm, aby bylo možné bezpečně použít izolační svorky, například svorky Wago. Správný postup minimalizuje riziko úrazu elektrickým proudem a zajistí pevné a trvanlivé spojení.

Vypnutí a zabezpečení jističe

Před jakýmkoli zásahem do elektroinstalace vždy vypněte odpovídající jistič, který napájí daný okruh. Po vypnutí jističe zajistěte jeho zablokování nebo označení, aby nedošlo k nečekanému opětovnému zapnutí během práce. Toto základní bezpečnostní opatření chrání před úrazem elektrickým proudem a umožňuje bezproblémovou manipulaci s vodiči.

Použití zkoušečky napětí

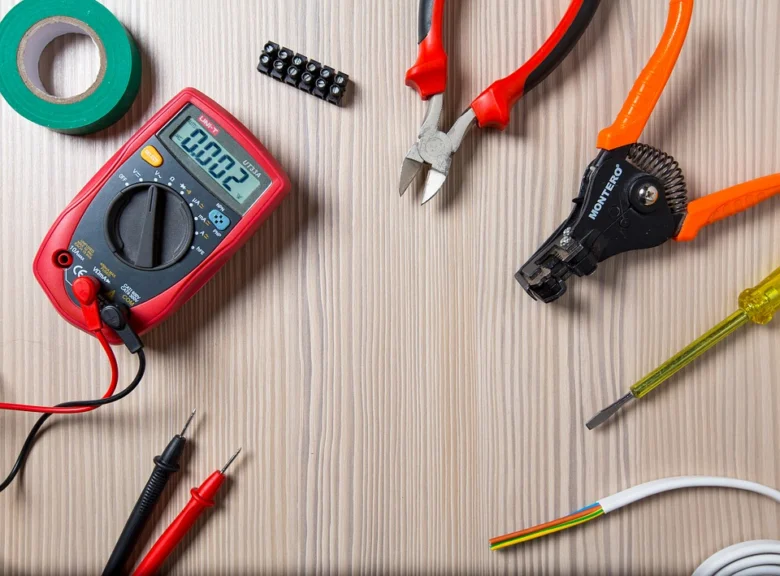

Použijte kvalitní digitální nebo indikátorovou zkoušečku napětí k ověření, že vodiče jsou skutečně bez napětí. Nevhodné jsou například zkoušečky s mechanickým indikátorem nebo bez certifikace, které nemusí spolehlivě detekovat přítomnost napětí. Kromě bezpečnosti elektro pomáhá zkoušečka předejít chybám při připojování vodičů a zajistit, že jsou vodiče připraveny k dalšímu zpracování.

• Ověřte vždy všechny vodiče v daném okruhu
• Používejte zkoušečku s minimální přesností ±1 V
• Při pochybnostech konzultujte postup s odborníkem

Tip: Častou chybou je nesprávné vypnutí jističe nebo přeskočení ověření napětí, což může vést k vážným nehodám. Dodržujte bezpečnostní opatření vždy důsledně.

Výběr správného typu svorky podle průměru a materiálu vodiče

Pro bezpečné a spolehlivé propojení vodičů v elektroinstalaci je klíčový správný výběr svorky podle průřezu a materiálu vodiče. Svorky Wago 221 a 222 umožňují jednoduše připojit měděné vodiče s doporučenou délkou odizolování 10 mm. Svorka Wago 221 je vhodná pro průřezy od 0,14 do 4 mm², zatímco Wago 222 zvládá vodiče do 2,5 mm². Šroubové svorky se často používají u silnějších vodičů a umožňují pevné upevnění spoje, ovšem vyžadují precizní odizolování a utažení šroubů.

Hliníkové vodiče vyžadují speciální svorky určené proti korozi a oxidaci, jinak hrozí zhoršení kontaktu a bezpečnostní rizika. Proto je při výběru typu vodiče pro připojení nutné zohlednit materiál vodiče a případně použít svorky s ochranou proti oxidaci. Správné odizolování vodičů na cca 10 mm zajišťuje kvalitní kontakt a snižuje riziko přehřívání.

Jak připojit vodiče bezpečně

Před zapojením vždy vypněte jistič, abyste předešli úrazu elektrickým proudem. Pro správné spojení vodičů dodržujte barevné značení vodičů a používejte vhodné svorky podle jejich materiálu a průřezu. Podle serveru Eagri.cz je důležité zvolit správný typ připojení vodičů, který odpovídá konkrétním parametrům vodiče a zachovává bezpečnost elektroinstalace.

Tip: Častou chybou je nedostatečné odizolování vodičů, které vede k nedostatečnému kontaktu ve svorce a následnému přehřívání spoje. U hliníkových vodičů je třeba volit výhradně svorky určené pro tento materiál.

Tento postup doporučuji jak amatérům, tak profesionálům, kteří chtějí zajistit dlouhodobou spolehlivost a bezpečnost svých elektroinstalací.

Více informací k tématu najdete v oficiálním zdroji: Ministerstvo zemědělství ČR.

Jak propojit vodiče krok za krokem

Pro bezpečné propojení vodičů v domácí elektroinstalaci je nezbytné postupovat přesně podle správného návodu. Dodržení správné délky odizolování, správný výběr typu svorky a pečlivá kontrola spoje zajistí spolehlivost a dlouhodobou bezpečnost.

Odizolování vodičů

Délka odizolování vodiče by měla být 8-10 mm, což odpovídá standardním rozměrům pro většinu svorek, včetně svorek Wago a šroubových. Příliš krátké odizolování znemožňuje správné upevnění spoje, příliš dlouhé zvyšuje riziko zkratů. Při odizolování používejte kvalitní nástroj určený na elektroinstalaci, aby nedošlo k poškození vodiče.

Vložení vodiče do svorky

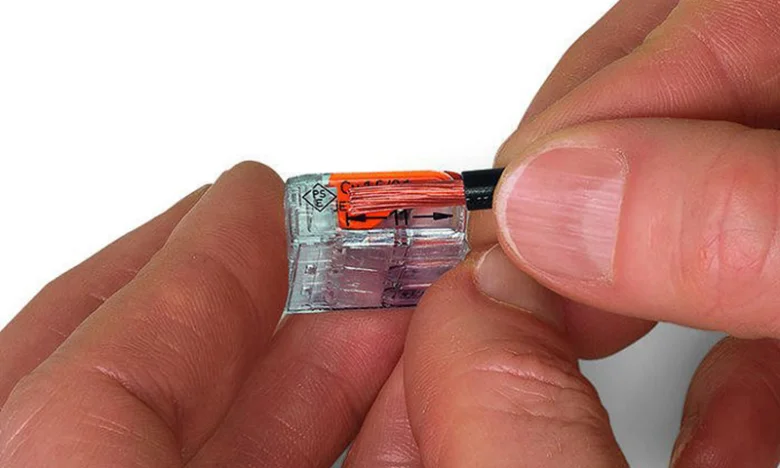

Vodič se vloží do svorky Wago tak, že se otevře páčka, kabel se zasune do otvoru a páčka se zavře. U šroubové svorky je třeba vodič zasunout a pevně zašroubovat svorku, aby nedošlo k uvolnění. Svorka Wago upevňuje vodič bez poškození díky pružinovému mechanismu, zatímco šroubová svorka vyžaduje správný utahovací moment.

Kontrola pevnosti spoje

Po připojení vodiče proveďte kontrolu upevnění spoje mírným tahem na vodič, aby se zabránilo uvolnění. Správně upevněný spoj minimalizuje riziko přehřívání nebo zkratu. Nezapomeňte také na vypnutí jističe před prací a dodržení barevného značení vodičů pro bezpečnost elektro.

1. Vypnutí jističe – zajistěte, že je elektroinstalace bez proudu
2. Odizolování vodičů – 8-10 mm dle typu svorky
3. Vložení vodiče do svorky – otevření páčky nebo utažení šroubu
4. Kontrola upevnění spoje – pevnost spoje ověřte tahem

Tip: Častou chybou je nedostatečné odizolování nebo špatné utažení šroubové svorky, což může vést k přehřívání a poruše elektroinstalace.

Správné barevné značení vodičů a jeho význam

Správné barevné značení vodičů je základem bezpečné elektroinstalace a usnadňuje orientaci při zapojování. Znát barvy pro fáze L1, L2 a L3 pomáhá předcházet chybám a zvyšuje bezpečnost práce s elektrickými rozvody.

Standardní barevné značení

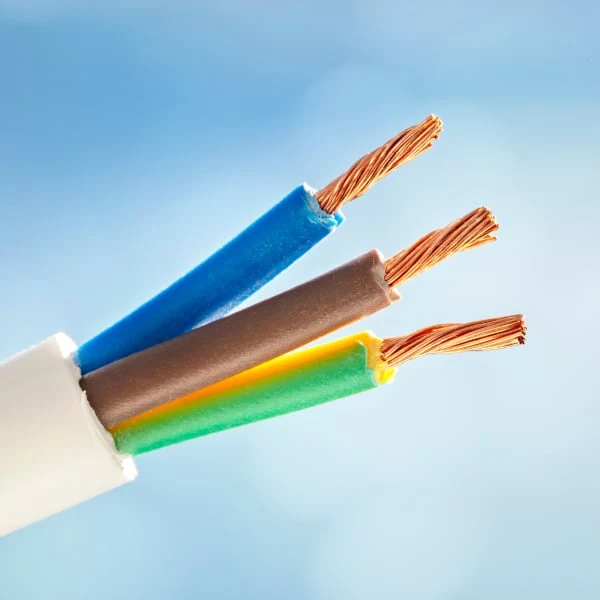

V českých elektroinstalacích mají fázové vodiče barvy hnědá, černá a šedá, což odpovídá fázím L1, L2 a L3. Nulový vodič je vždy modrý, zatímco ochranný vodič má žlutozelenou barvu. Dodržování tohoto barevného značení usnadňuje správné propojení vodičů a minimalizuje riziko záměny při instalaci.

Výjimky a ověření

Starší elektroinstalace často obsahují vodiče s jiným barevným značením, proto je nezbytné před prací vždy vypnout jistič a použít zkoušečku napětí k ověření fáze. Tento postup zvyšuje bezpečnost elektro a zabraňuje nechtěnému zkratu nebo úrazu elektrickým proudem. Častá chyba je spoléhání se pouze na barvu bez ověření vodičů.

Zapojení vodičů ve svítidlech a vypínačích

Správné propojení vodičů ve svítidlech a vypínačích je základem bezpečné elektroinstalace. Při práci vždy vypněte jistič a dodržujte barevné značení vodičů, abyste předešli chybám.

Připojení ve svítidlech

Ve svítidle s kovovou konstrukcí se fázový vodič připojuje na svorku označenou písmenem L, zatímco nulový vodič patří na svorku N. Ochranný vodič je nutné bezpečně připojit ke kovové kostře svítidla, což zajišťuje ochranu před úrazem elektrickým proudem. Používejte svorky Wago pro pevné a spolehlivé spoje a vždy vodiče správně odizolujte podle průměru.

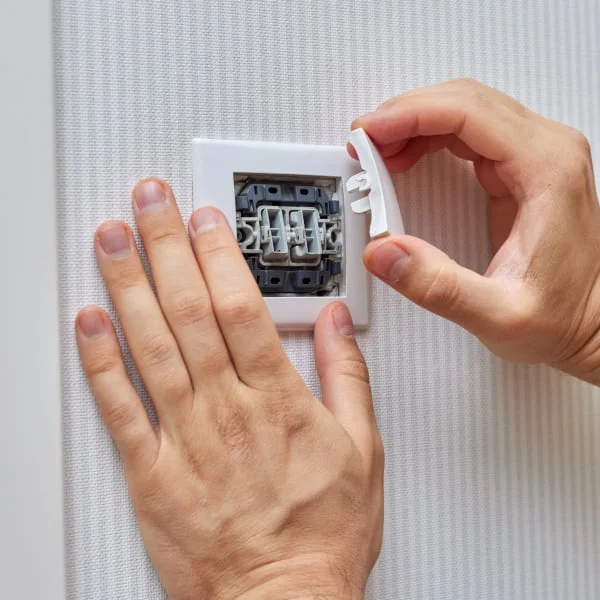

Zapojení vypínačů

Jednopólový vypínač má svorky COM a L1, přičemž fázi připojíte na svorku COM a výstup na L1. U dvoupólového vypínače jsou připojeny současně fáze i nulák, což zvyšuje bezpečnost. Vždy kontrolujte, zda jsou vodiče pevně upevněné a bez poškození izolace.

Tip: Častou chybou je zaměnění svorek nebo nedostatečné upevnění spoje, což může vést k přehřívání. Pro správné propojení světla s dvěma dráty platí stejný princip jako u zásuvek se dvěma vodiči – fáze a nulák na příslušné svorky.

Časté chyby při propojení vodičů a jak se jim vyhnout

Při spojování vodičů v elektroinstalaci patří k nejčastějším chybám nedodržení správné délky odizolování, použití nevhodných svorek a nedostatečné upevnění spoje, což může vést k přehřátí, jiskření nebo zkratu. Správný výběr svorek, přesné odizolování a pevné upevnění spoje jsou nezbytné pro bezpečnost a dlouhodobou funkčnost instalace.

Nedostatečné odizolování

Optimální délka odizolování vodiče je u svorek Wago přibližně 10 mm, u šroubových svorek 8 mm. Příliš krátké odizolování způsobuje nedostatečný kontakt vodiče se svorkou, což vede k přehřívání spoje a riziku jiskření. Naopak příliš dlouhé odizolování odhaluje vodič nad rámec svorky, zvyšuje riziko zkratu a kontaktu s kovovými částmi. Proto je nutné odizolovat vodič přesně podle měrky na svorce nebo návodu výrobce.

Použití nesprávné svorky

Svorky musí odpovídat materiálu vodiče a jeho průřezu. Například pro hliníkové vodiče je nutné použít speciální svorky určené pro kombinaci hliníku a mědi, protože běžné svorky pro měď mohou způsobit korozivní reakce a přehřátí spoje. Pro měděné vodiče se nejčastěji používají svorky Wago série 221 nebo 222, které jsou vhodné pro průřezy od 0,5 do 4 mm². Nesprávný výběr svorky ohrožuje bezpečnost elektroinstalace a může vést k poruše.

Nedostatečné upevnění spoje

Spoje musí být pevné a mechanicky stabilní, aby se zabránilo postupnému uvolnění vodiče, které může způsobit přerušení obvodu nebo jiskření. Volné spoje jsou častou příčinou blikání světel a přehřívání. Po zasunutí vodiče do svorky je třeba zkontrolovat, zda vodič drží pevně tahem. Svorky doporučuji upevnit do držáků nebo krabic tak, aby se nemohly pohybovat a nedošlo k mechanickému namáhání.

Tip: Před každou prací vypněte jistič příslušného okruhu a ověřte napětí zkoušečkou s ověřenou funkcí. Dodržujte barevné značení vodičů: fáze (L) hnědá, černá nebo šedá, nulák (N) modrá, ochranný vodič (PE) žlutozelený. Častá chyba je zaměnění fázového a nulového vodiče, což může vést k nebezpečným situacím. Pečlivá příprava a správný výběr materiálů výrazně snižují riziko závad a zajišťují bezpečné propojení vodičů.

Časté dotazy

Jak propojit dva dráty bezpečně?

Odizolujte vodiče na 8-10 mm, použijte vhodnou svorku (např. Wago 221), pevně je upevněte a zkontrolujte spoj.

Jaké jsou barvy fází L1, L2 a L3?

Fázové vodiče mají barvy hnědá, černá a šedá; nulový vodič je modrý, ochranný žlutozelený.

Jaké jsou typy uložení kabelů?

Kabely se ukládají do lišt, trubek nebo přímo do zdiva, vždy s ohledem na průřez a materiál.

Jak zapojit 3. fázi?

Třetí fázi (L3) zapojte podle barevného značení na příslušnou svorku podle schématu elektroinstalace.

Jak vybrat správný typ svorky pro hliníkový vodič?

Použijte speciální svorky určené pro hliník, aby se zabránilo korozi a nekvalitnímu spoji.

Co dělat, když není ochranný vodič ve starší elektroinstalaci?

Vyměňte svítidlo za třídu II s dvojitou izolací nebo přiveďte ochranný vodič odborníkem.

Jak správně odizolovat vodiče?

Použijte odizolovač a odizolujte na 8-10 mm podle typu svorky, dbejte na nepoškození měděného jádra.

Jak zabezpečit elektroinstalaci před opětovným zapnutím?

Vypněte jistič a zajistěte jej proti opětovnému sepnutí, ověřte napětí spolehlivou zkoušečkou.

Jaké jsou nejčastější chyby při propojení vodičů?

Nedostatečné odizolování, použití nevhodných svorek, volné spoje a špatné barevné značení.

Jak provést kontrolu spoje po instalaci?

Zkontrolujte pevnost spoje mírným zatažením vodiče a ověřte, že nedochází k mechanickému pohybu nebo jiskření.

Jaký je správný postup pro spojení měděných a hliníkových vodičů?

Používá se speciální svorka typu Al-Cu určená pro spojení mědi a hliníku, aby se zabránilo galvanické korozi; vždy dodržujte pokyny výrobce svorky.

Jaký typ připojení vodičů je nejvhodnější pro instalace s vysokým proudovým zatížením?

Pro vysoké proudy se doporučují lisované nebo šroubové svorky s odpovídajícím průřezem, které zajistí bezpečný a pevný kontakt; například svorky s označením pro proud nad 25 A.
