Jak vybrat správný kabel pro připojení reproduktorů a zesilovačů

Výběr správného kabelu pro připojení reproduktorů a zesilovače zásadně ovlivní kvalitu zvuku i spolehlivost celého systému. Klíčové faktory zahrnují průřez reproduktorového kabelu, typ konektorů a kvalitu izolace, které je třeba přizpůsobit výkonu zařízení a délce vedení. Správné rozhodnutí pomůže minimalizovat ztráty signálu a umožní využít plný potenciál vašeho audio vybavení.

Jak zvolit správný průřez kabelu podle výkonu a délky

Délka kabelu a výkon zesilovače přímo určují vhodný průřez reproduktorového kabelu. Pro krátké vzdálenosti do 3 metrů obvykle postačuje kabel s průřezem 1,5 mm², což zajistí minimální ztráty i u 8 Ω impedance reproduktorů. S rostoucí délkou vedení a vyšším výkonem zesilovače je nutné zvolit silnější vodič, například 2,5 mm² pro vzdálenosti od 3 do 10 metrů a 4 mm² pro délky přesahující 10 metrů. Správný průřez kabelu snižuje ztráty signálu a zajišťuje bezpečný přenos elektrického proudu bez přehřívání.

Doporučené průřezy pro běžné domácí systémy

Pro standardní 8 Ω reproduktory do délky 5 metrů je vhodný kabel s průřezem 1,5 mm². Tento průměr zajistí dostatečnou vodivost mědi a minimalizuje úbytek signálu pod 0,5 dB, což je hranice pro zachování kvality zvuku. Pro délky mezi 3 a 10 metry se doporučuje kabel s průřezem 2,5 mm², který zvládne vyšší proudovou hustotu a zabrání přehřívání vodičů. Pokud je kabel delší než 10 metrů, vhodný je průřez 4 mm², což výrazně omezuje ztráty a zachovává optimální impedanci reproduktorů. U těchto průřezů je třeba dbát i na kvalitní izolaci kabelů a správné konektory reproduktorů, aby se minimalizovalo rušení a oxidace.

Průřez pro výkonnější a nízkoimpedanční systémy

U reproduktorů s impedancí 4 Ω a výkonem zesilovače do 200 W je nutné zvolit kabel s minimálním průřezem 2 mm², ideálně však 2,5 mm² a více, zvláště při délkách kabelů nad 3 metry. Nízkoimpedanční systémy vyžadují vyšší proudovou hustotu, což zvyšuje riziko přehřívání a ztrát signálu při použití tenčích vodičů. Vyšší průřez kabelu zajišťuje bezpečnost přenosu a stabilní výkon zesilovače i při vyšších nárocích. Pro velmi výkonné sestavy s výkonem nad 200 W a dlouhými kabely doporučuji průřez 4 mm² a více, což optimalizuje výkon a ochrání kabel před degradací izolace.

Tip: Častou chybou je použití příliš tenkého kabelu pro dlouhé vedení, což vede k výrazným ztrátám a možnému přehřívání. Pro koho se výběr silnějšího kabelu hodí, jsou majitelé domácích kin a výkonných audio sestav; pro běžné malé systémy s nízkým výkonem a krátkými kabely není silnější průřez nezbytný. Vybrat správný kabel pro připojení reproduktorů znamená respektovat tyto parametry, aby byl přenos signálu co nejkvalitnější a bezpečný.

Materiály vodičů a jejich vliv na kvalitu zvuku

Materiál vodiče zásadně ovlivňuje kvalitu přenosu signálu mezi zesilovačem a reproduktory. Pro správný výběr kabelu je proto nezbytné porozumět vlastnostem nejčastěji používaných materiálů, jejich vodivosti, zvukovým charakteristikám a životnosti. Níže najdete přehled nejdůležitějších parametrů a doporučení pro různé typy audio sestav.

Jaký materiál vodiče je nejlepší pro reproduktorové kabely?

Nejčastěji se pro reproduktorové kabely používá kyslíkem odlehčená měď (OFC), stříbro a měděný plátkový hliník označovaný jako CCA (Copper Clad Aluminum). Měď OFC dosahuje vodivosti přes 100 % IACS (International Annealed Copper Standard), což představuje velmi nízký odpor a zajišťuje čistý přenos signálu s minimálními ztrátami. Díky tomu je OFC standardem pro kvalitní domácí audio systémy.

Stříbro má o přibližně 6 % vyšší vodivost než měď OFC, což vede k ještě menšímu útlumu signálu. Zvukově však může stříbro zvýraznit vysoké frekvence, což někteří posluchači vnímají jako „jasnější“ nebo „ostřejší“ zvuk. Tento efekt může být žádoucí v některých studiových aplikacích, ale ne vždy je vhodný pro domácí poslech.

Materiál CCA má vyšší odpor než měď, což způsobuje větší útlum signálu, zejména při dlouhých trasách kabelu nebo vyšším výkonu zesilovače. Proto se CCA kabely nedoporučují pro náročné audio sestavy, kde je kladen důraz na věrnost reprodukce a minimální zkreslení.

Jak materiál vodiče ovlivňuje kvalitu zvuku reproduktorových kabelů?

Vyšší vodivost materiálu vodiče snižuje odpor a útlum signálu, což přímo ovlivňuje kvalitu přenášeného zvuku. Například kabely ze stříbra přenášejí signál s menší ztrátou, což může vést k jasnějším a detailnějším výškám. Tento efekt ale může být pro některé posluchače příliš výrazný a změnit tak celkovou frekvenční odezvu systému.

Naopak vodiče z materiálů s vyšším odporem, jako je CCA, způsobují větší úbytek signálu, což může vést ke zkreslení a ztrátě dynamiky. To se projevuje sníženou věrností zvuku, zejména při napájení reproduktorů s nízkou impedancí nebo při použití delších kabelů.

Výkon zesilovače a impedance reproduktorů také ovlivňují, jaký materiál a průřez reproduktorového kabelu je ideální. Silnější průřez a materiály s lepší vodivostí pomáhají minimalizovat ztráty zejména u vysokovýkonných sestav a bi-wiring zapojení. Konektory reproduktorů a kvalitní izolace kabelů pak dále zajišťují stabilní a čistý přenos signálu bez rušení.

Tip: Častou chybou je volit kabely s nedostatečným průřezem a nižší kvalitou vodiče, což vede k přehřívání a degradaci zvukových vlastností. Pro domácí kina a vysokovýkonné sestavy doporučuji kabely s mědí OFC o průřezu alespoň 2,5 mm².

Podle mého názoru je nejlepší kabel pro reproduktory a zesilovač takový, který kombinuje vysokou vodivost, vhodný průřez a kvalitní izolaci. Kabel pro zesilovač a reproduktory jak vybrat správně závisí na konkrétní sestavě, výkonu a vzdálenosti mezi komponenty. Měděný kabel OFC představuje univerzální volbu pro většinu uživatelů, zatímco CCA se hodí spíše pro méně náročné instalace.

—

FAQ

Otázka: Jaký kabel je lepší pro reproduktory – měděný nebo hliníkový?

Měděný kabel, zejména kyslíkem odlehčená měď (OFC), nabízí vyšší vodivost a lepší kvalitu zvuku než měděný plátkový hliník (CCA). Hliníkové kabely mají vyšší odpor a větší útlum signálu, proto nejsou doporučovány pro kvalitní audio systémy.

Otázka: Jaký průřez reproduktorového kabelu je ideální?

Pro domácí audio a střední vzdálenosti se doporučuje průřez kabelu 2,5 mm² a více. Silnější kabely snižují odpor a minimalizují ztráty, což je důležité zejména u zesilovačů s vyšším výkonem a reproduktorů s nízkou impedancí.

Konstrukce kabelů a izolace: typy a jejich vlastnosti

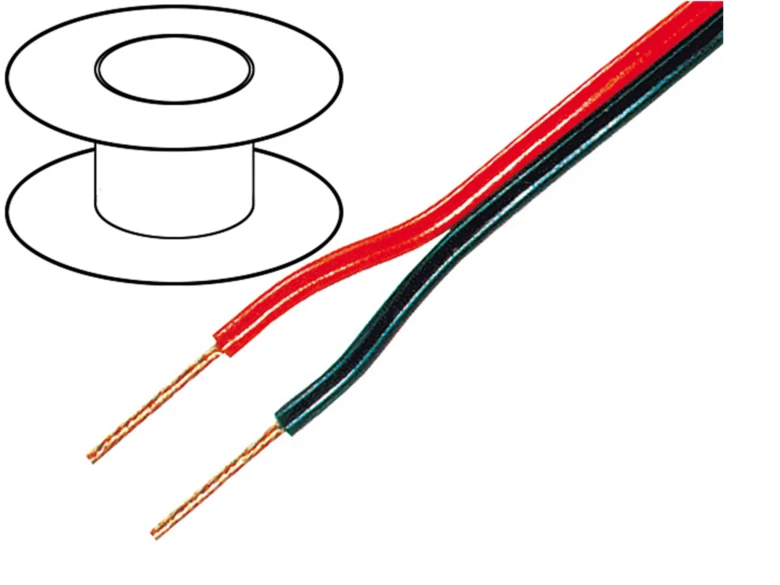

Lankové reproduktorové kabely sestávají z mnoha tenkých měděných vláken o čistotě přes 99,95 % (OFC měď), což zajišťuje vysokou pružnost a snadnou manipulaci v ohybech i nepravidelných trasách. Tento typ vodiče je ideální pro domácí audio systémy, kde je potřeba často měnit uspořádání nebo vést kabely v omezeném prostoru. Naopak pevné (monolitické) kabely tvoří jeden silný vodič, který poskytuje vyšší mechanickou stabilitu a odolnost proti poškození, což se hodí pro trvalé instalace za zabudovanými reproduktory nebo v pevných elektroinstalacích.

Izolace kabelů je nejčastěji z PVC (polyvinylchlorid), která nabízí dostatečnou ochranu proti mechanickému poškození, vlhkosti a běžným domácím podmínkám. Pro náročnější prostředí se doporučují izolace z teflonu nebo polyethylenu. Teflonová izolace zvládá teploty nad 200 °C a odolává chemickým vlivům, což je vhodné pro průmyslové nebo venkovní aplikace. Polyethylen má nižší dielektrickou konstantu, což snižuje kapacitní ztráty signálu a zlepšuje elektrickou izolaci, přínosný zejména u dlouhých kabelových tras s vysokými nároky na kvalitu přenosu.

Tip: Častou chybou je použití příliš tenkého kabelu s průřezem kolem 0,55 mm² pro reproduktory s impedancí 4 Ω a výkonem zesilovače přes 100 W. Takový kabel při proudu kolem 7 A dosahuje proudové hustoty přes 12 A/mm², což vede k přehřívání a degradaci zvuku. Doporučený minimální průřez je 2 mm² pro bezpečný přenos a omezení ztrát.

Při výběru kabelu zvažte délku vedení a výkon zesilovače. Pro osmiohmové reproduktory se doporučuje:

• 1,5 mm² do 3 metrů délky kabelu
• 2,5 mm² pro délky 3 až 10 metrů
• 4 mm² nad 10 metrů

Tím se zajistí ztráty signálu pod 0,5 dB a minimalizuje pokles napětí na vodiči.

Tip: Lankové kabely jsou vhodné pro flexibilní vedení a časté úpravy, ale nejsou ideální pro trvalé instalace, kde je lepší volit pevné vodiče. Naopak pevné kabely nejsou vhodné tam, kde je potřeba časté ohýbání nebo manipulace s kabelem.

Při instalaci dbejte na správnou polaritu (červený vodič pro plus, černý pro minus) a vyhněte se těsným smyčkám kabelů, které mohou zvyšovat indukčnost a způsobovat útlum vysokých frekvencí. Kabely by měly být vedeny minimálně 30 cm od napájecích vodičů, aby se eliminovaly elektromagnetické rušení.

Konektory reproduktorů vybírejte podle typu kabelu a potřeby:

• Svorky bez konektorů zajišťují nejlepší elektrický kontakt, ale vyžadují pravidelnou údržbu.
• Banánky usnadňují časté přepojování, vhodné pro testování a úpravy.
• Vidličky poskytují maximální styčnou plochu a jsou ideální pro trvalé instalace.

Konektory s pozlacením zlatem nebo rhodiem zlepšují odolnost proti oxidaci a udržují stabilní kontakt, přičemž cena kvalitních párů se pohybuje mezi 30 a 60 eury.

Výběr správného kabelu s odpovídajícím průřezem, kvalitní mědí a vhodnou izolací je zásadní pro zachování kvality zvuku i bezpečnost provozu audio systému.

Elektrické parametry kabelů a jejich dopad na přenos zvuku

Při výběru kabelu pro zesilovač a reproduktory je klíčové porozumět základním elektrickým veličinám, které ovlivňují kvalitu přenosu signálu. Odpor vodiče roste přímo s délkou kabelu a zároveň klesá s větším průřezem reproduktorového kabelu. To znamená, že pro delší vzdálenosti a vyšší výkon zesilovače je vhodné zvolit kabel s větším průřezem, například 2,5 mm², aby se minimalizovaly ztráty a zachoval se správný výkon signálu.

Indukčnost kabelu působí jako malý filtr, který při vysokých frekvencích způsobuje útlum signálu. Typický indukční útlum je u 10 metrů kabelu pod 0,5 dB při 20 kHz, což je pro běžné audio aplikace zanedbatelné. Kapacita kabelu, pokud přesáhne hodnotu cca 300 pF na metr, může způsobit nestabilitu zesilovače a rozkmitání, což negativně ovlivňuje čistotu zvuku. Proto je důležité vybírat kabely s nízkou kapacitou a kvalitní izolací kabelů, která zároveň zabraňuje rušení.

Skin efekt, tedy jev, kdy střídavý proud teče převážně po povrchu vodiče, je v audio pásmu minimální. Hloubka vniku proudu je kolem 0,66 mm při 20 kHz, což při běžných průměrech reproduktorových kabelů nemá praktický dopad na přenos signálu.

Jaký kabel použít k připojení zesilovače a reproduktorů

Pro domácí audio systémy a domácí kina je nejlepší kabel pro reproduktory a zesilovač ten, který kombinuje dostatečný průřez pro výkon zesilovače a nízkou indukčnost a kapacitu. Konektory reproduktorů by měly být pevné a dobře přizpůsobené, aby nedocházelo ke ztrátám v připojení. U systémů s bi-wiring je vhodné používat samostatné kabely s odpovídajícími parametry pro každý kanál.

Tip: Při instalaci reproduktorových kabelů dbejte na to, aby kabely nebyly příliš dlouhé a nekladly zbytečně vysoký odpor. Častou chybou je použití příliš tenkého kabelu na delší vzdálenosti, což vede k degradaci zvuku a přetěžování zesilovače.

Konektory, instalace a správné zapojení reproduktorů

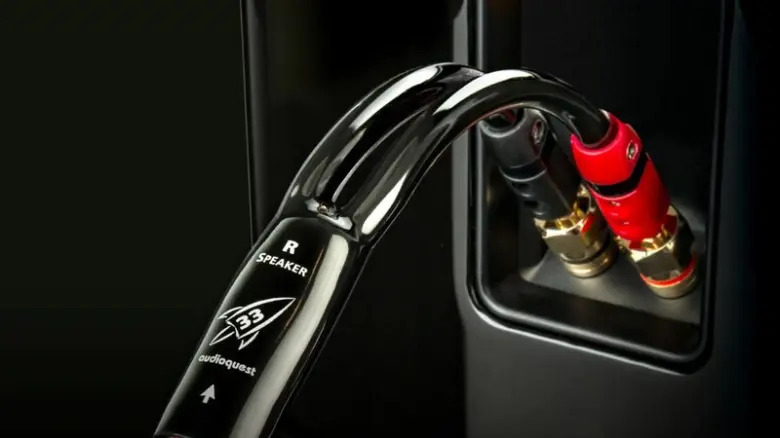

Pro připojení reproduktorů k zesilovači se nejčastěji používají tři typy konektorů reproduktorů: vidličky, banánky a odizolované vodiče. Konektory s pokovením zlata nebo rhodia, které stojí přibližně 30-60 eur za sadu, výrazně zlepšují kvalitu kontaktu a odolnost vůči oxidaci. Pokovení těchto kovů usnadňuje vodivost a minimalizuje ztráty signálu. Výběr správného konektoru by měl zohlednit i izolaci kabelů, která chrání vodiče před poškozením a rušením.

Polarita kabelů musí být při zapojení reproduktorů a zesilovače vždy dodržována – červený vodič patří ke kladnému pólu a černý k zápornému. Nesprávné zapojení polarity může vést ke zkreslení zvuku nebo ztrátě výkonu. Doporučuji vizuální znázornění zapojení, které usnadní orientaci při instalaci.

Při instalaci kabelů je důležité vést je minimálně 30 cm od napájecích kabelů, aby se předešlo interferencím, které mohou způsobit šum nebo ztrátu kvality signálu. Vyhněte se také těsným smyčkám a zajistěte volné vedení kabelů pro lepší odvod tepla a snadnější údržbu.

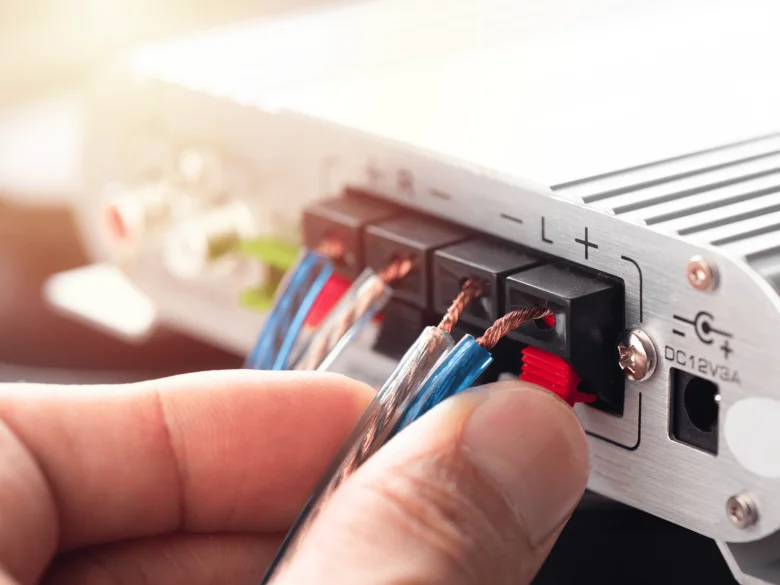

Jak správně zapojit reproduktory k zesilovači krok za krokem:

1. Připravte kabely s odpovídajícím průřezem reproduktorového kabelu podle výkonu zesilovače a impedance reproduktorů.
2. Zvolte vhodný typ konektoru – banánky pro snadné zasunutí, vidličky pro pevné uchycení, nebo odizolovaný vodič pro přímé připojení.
3. Dodržujte polaritu při připojení – červený kabel k červenému pólu, černý k černému.
4. Vede kabely odděleně od napájecích vedení minimálně 30 cm.
5. Zkontrolujte pevnost kontaktů a izolaci kabelů, aby byly bez poškození.

• Banánky usnadňují rychlou instalaci, ale při vyšších výkonech je vhodnější pevné uchycení vidličkami.
• Pokovení rhodia je méně běžné, ale odolnější než zlato proti oxidaci.
• Izolace kabelů by měla být kvalitní, aby zabránila průniku rušení a poškození vodičů.

Tip: Pro domácí kino s bi-wiring systémem volte kabely s dostatečným průřezem a kvalitní izolací, aby zvládly vyšší výkon zesilovače a zajistily čistý zvuk bez interference. Naopak pro menší sestavy s nižším výkonem stačí kabely s průřezem kolem 1,5 mm².

Nejčastější chyby a doporučení při výběru a instalaci kabeláže

Správný výběr a instalace kabelů pro reproduktory a zesilovače výrazně ovlivňuje kvalitu zvuku i bezpečnost provozu audio systému. Nejčastější chyby při výběru kabelu vedou ke zvýšenému odporu, přehřívání, ztrátám signálu, korozi konektorů nebo dokonce poškození zesilovače. V této sekci najdete konkrétní rady, jak tyto problémy minimalizovat a zajistit dlouhodobou spolehlivost.

Jak změřit průřez a kontrolovat stav kabelu doma

Měření průřezu reproduktorového kabelu přímo ovlivňuje přenos výkonu zesilovače a minimalizaci odporu. Pro orientační kontrolu lze použít multimetr k měření odporu kabelu, přičemž odpor 1,5 mm² kabelu do délky 3 metrů by měl být pod 10 mΩ/m. Vizuální kontrola izolace je nezbytná – poškozená nebo popraskaná izolace zvyšuje riziko zkratů a elektromagnetického rušení. Doporučuje se pravidelně kontrolovat stav kabeláže, zejména u starších instalací, kde oxidace měděných vodičů a uvolnění konektorů snižují vodivost a bezpečnost. U bi-wiringových zapojení je nutné přesně dodržet označení kabelů, aby nedošlo k chybné polaritě a fázovým posunům.

Běžné instalační chyby a jak je opravit

Mezi nejčastější chyby patří nevhodné vedení kabelů, například jejich křížení s napájecími vodiči, což způsobuje elektromagnetické rušení a degradaci zvuku. Správná instalace vyžaduje vést reproduktorové kabely minimálně 30 cm od silových kabelů a pevně je uchytit, aby nedocházelo k mechanickému poškození izolace. Nesprávná polarita zapojení (překřížení plus a minus vodičů) způsobuje fázové posuny a výrazné zhoršení zvukového projevu. Používejte konektory odpovídající impedanci reproduktorů a výkonu zesilovače, ideálně s pokovením zlatem nebo rhodiem, které snižují oxidaci a ztráty signálu.

• Nepoužívejte kabely s průřezem menším než 1,5 mm² pro délky do 3 metrů u 8 Ω reproduktorů; pro delší vzdálenosti nad 5 metrů volte minimálně 2,5 mm², u výkonu nad 200 W a impedanci 4 Ω doporučuji 4 mm².
• Vyhněte se levným konektorům bez pevného kontaktu, které zvyšují odpor a mohou způsobit přehřívání.
• Vždy kontrolujte stav izolace kabelů a pravidelně provádějte kontrolu spojů a konektorů, aby nedocházelo k oxidaci a uvolnění.

Tip: Nejčastější chyby při výběru kabelu lze eliminovat pravidelným měřením průřezu a kontrolou izolace. Bezpečné zapojení a správné vedení kabelů zajistí stabilní přenos signálu bez rušení a prodlouží životnost zařízení.

Pro domácí audio systémy s výkonem do 100 W a vzdáleností kabelu do 3 metrů postačí průřez 1,5 mm². Pro delší vzdálenosti, vyšší výkon zesilovače nebo reproduktory s nižší impedancí doporučuji kabely s průřezem 2,5 mm² a více. Kabely s kvalitní izolací a spolehlivými konektory jsou vhodné pro náročnější sestavy a minimalizují riziko ztrát signálu i poškození zařízení.

Pro koho se to hodí: Tento přístup je ideální pro domácí i poloprofesionální audio systémy s délkami kabelů do 10 metrů a výkonem zesilovače do 300 W.

Pro koho NE: Pro velmi dlouhé vzdálenosti nad 15 metrů a špičkové high-end systémy doporučuji konzultaci s odborníkem a použití specializovaných kabelů s přesně dimenzovaným průřezem a materiálem.
