Přesný výpočet délky potrubí je klíčový pro efektivní fungování podlahového vytápění a minimalizaci nákladů. Základ tvoří znalost rozměrů místnosti a doporučené rozteče podlahových trubek, přičemž je nutné respektovat maximální délku okruhů. Správný výběr materiálu a správné plánování zajistí dlouhodobou spolehlivost celého systému.
Podstata v kostce
- Pro rozteč 15 cm je potřeba přibližně 6,6-6,7 m potrubí na 1 m² podlahy.
- Maximální délka jednoho topného okruhu by neměla překročit 80-120 m kvůli tlakové ztrátě.
- Rezerva na přířezy a spoje by měla být 5-10 % z celkové délky potrubí.
- Průměr trubek se běžně volí 16×2 mm s vícevrstvým plastem a hliníkovou vrstvou.
- Počet okruhů se určuje podle celkové délky potrubí a velikosti rozdělovače, např. 10 okruhů pro asi 1000 m trubek.

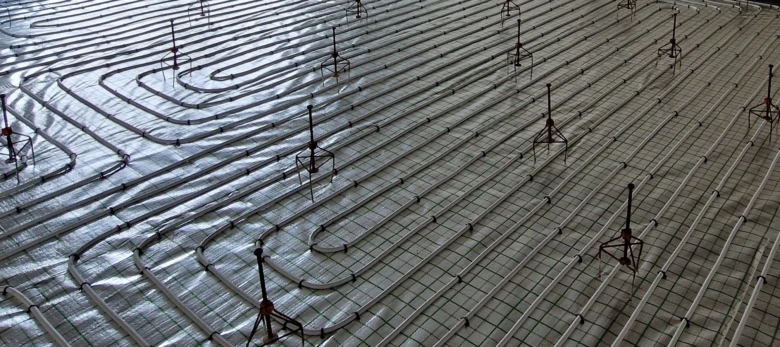

Jak vypočítat délku potrubí podle velikosti plochy a rozteče
Pro výpočet délky potrubí podlahového vytápění je klíčové znát plochu podlahy a zvolit správnou rozteč potrubí, která určí spotřebu trubky na metr čtvereční. Délka potrubí se potom počítá podle vzorce: délka = plocha podlahy × spotřeba trubky na m² + rezerva 5-10 % na přířezy a spoje. Doporučená rozteč podlahového topení ovlivňuje hydraulické vlastnosti i potřebu materiálu, proto je nutné zvolit vhodnou hodnotu podle typu podlahové krytiny a výkonových požadavků.
Jak spočítat délku potrubí podle rozteče
Pro správný výpočet délky potrubí je nutné znát spotřebu trubky na m², která závisí na zvolené rozteči potrubí. Například při rozteči 15 cm se obvykle používá 6,6-6,7 metru potrubí na 1 m² podlahové plochy. Vzorec pro výpočet délky potrubí je tedy: délka potrubí = plocha podlahy v m² × spotřeba trubky na m² podle rozteče. K výsledku je třeba přičíst rezervu 5-10 % na instalaci potrubí podlahového topení, včetně případných přířezů a spojů. Tento postup umožňuje přesný výpočet množství materiálu a minimalizuje odpad.
Kolik metrů potrubí je potřeba na m² podlahového topení?
Spotřeba potrubí na 1 m² podlahové plochy se liší podle rozteče potrubí. Nejčastější hodnoty jsou:
- Rozteč 5 cm – cca 20 m potrubí/m²
- Rozteč 10 cm – cca 10 m potrubí/m²
- Rozteč 15 cm – cca 6,6-6,7 m potrubí/m²
- Rozteč 20 cm – cca 5 m potrubí/m²
- Rozteč 30 cm – cca 3,3 m potrubí/m²
Tyto údaje pomáhají rychle odhadnout množství potrubí podle rozměru místnosti a usnadňují výpočet délky trubek pro podlahové vytápění. Při instalaci je vhodné zohlednit i maximální délku okruhů podlahového topení a počet okruhů, aby hydraulické vlastnosti potrubí zůstaly optimální. Rezerva materiálu na připojení a montáž je standardně 5-10 %.
- Změřte plochu podlahy – v m² podle skutečných rozměrů místnosti
- Vyberte vhodnou rozteč potrubí – podle výkonových požadavků a typu podlahové krytiny
- Vypočítejte délku potrubí – plocha × spotřeba trubky na m² podle rozteče
- Přidejte rezervu 5-10 % – pro přířezy a spoje
- Zvažte počet okruhů a maximální délku okruhů – pro správné hydraulické vlastnosti potrubí
Tip: Častá chyba je nepřidání dostatečné rezervy potrubí, což může vést k nedostatku materiálu během instalace.
Pro koho se to hodí: Tento výpočet je vhodný pro jakoukoli instalaci podlahového vytápění, ale ne pro systémy s velmi specifickými požadavky na maximální délku okruhů nebo materiál trubek podlahového topení, kde je potřeba detailnější projektová dokumentace.
Jak určit počet a délku topných okruhů
Pro správnou funkci podlahového vytápění je klíčové správně určit počet topných okruhů a jejich délku. Tyto parametry ovlivňují tlakové ztráty v potrubí a rovnoměrné rozložení tepla po celé ploše podlahy. Následující části vysvětlí, jak spočítat maximální délku okruhu a počet potřebných okruhů podle celkové délky potrubí.
Jak určit maximální délku topného okruhu
Maximální délka jednoho topného okruhu podlahového topení by se měla pohybovat mezi 80 a 120 metry. Tento rozsah zajišťuje optimální tlakové vlastnosti potrubí a rovnoměrné vytápění podlahy. Okruhy delší než 120 metrů zvyšují tlakové ztráty, což může vést k nerovnoměrnému ohřevu a vyšší spotřebě energie. Naopak okruhy kratší než 80 metrů jsou méně efektivní z hlediska instalace a nákladů.
Délka okruhu závisí na materiálu trubek podlahového topení a doporučené rozteči podlahového topení, která obvykle činí 10-20 cm. Správná délka rovněž souvisí s výkonem, který má být v místnosti dosažen.
Jak vypočítat počet topných okruhů
Počet topných okruhů se určuje podle celkové délky potrubí a maximální délky jednoho okruhu. Výpočet je jednoduchý: celkovou délku potrubí vydělíte maximální délkou povolenou pro jeden okruh. Například u 1000 metrů potrubí a maximální délky okruhu 100 metrů bude potřeba zhruba 10 okruhů.
Počet okruhů také ovlivňuje velikost rozdělovače (manifoldu), který musí mít dostatečný počet výstupů pro připojení všech okruhů. Příliš mnoho okruhů nad rozměry rozdělovače ztíží regulaci topení.
Příklady maximálních délek okruhů podle typu rozdělovače:
- Rozdělovač s 6 vývody – maximální délka okruhu cca 100 m
- Rozdělovač s 8 vývody – maximální délka okruhu cca 120 m
- Rozdělovač s více než 10 vývody – délka okruhu dle projektu, obvykle 80-120 m
Tip: Častou chybou při instalaci podlahového vytápění je nevyhovující délka okruhů, která vede k nerovnoměrnému vytápění a zvýšeným tlakům v systému. Proto doporučuji vždy respektovat maximální délku a počet okruhů podle specifikace materiálu a rozdělovače.

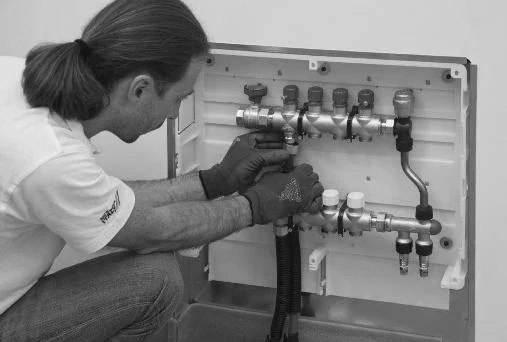

Jak připočítat rezervu a přívody k rozdělovači
Při výpočtu množství potrubí pro podlahové vytápění je nezbytné připočítat rezervu na přířezy a spoje, která obvykle činí 5-10 % z celkové délky potrubí. Tato rezerva zohledňuje odřezky vzniklé při instalaci a umožňuje operativní řešení případných chyb. K samotné délce trubek v topných okruzích je navíc třeba přičíst délku přívodů a zpáteček k rozdělovači, která se pohybuje kolem 8-10 metrů na každý okruh. Bez zahrnutí těchto hodnot do výpočtu může dojít k nedostatku materiálu během instalace.
Pokud používáte kalkulačku potrubí podlahové vytápění, vždy zahrňte rezervu a délku přívodů k rozdělovači pro přesný výpočet délky potrubí pro podlahové vytápění. Doporučená rozteč podlahového topení a maximální délka okruhů podlahového topení také ovlivňují počet okruhů podlahové topení a tím i celkovou spotřebu trubek.
Tip: Při plánování instalace potrubí podlahového topení doporučuji přidat rezervu minimálně 7 % a přívody k rozdělovači vždy zahrnout zvlášť, abyste předešli nepříjemným komplikacím a zbytečným nákupům navíc.
Jak správně zvolit průměr a materiál potrubí
Pro podlahové vytápění se nejčastěji používají trubky s průměrem 16×2 mm. Tento rozměr zajišťuje optimální hydraulické vlastnosti, což znamená efektivní cirkulaci topné vody bez nadměrných tlakových ztrát. Průměr trubek přímo ovlivňuje maximální délku okruhů podlahového topení a tím i počet okruhů podlahového topení potřebných pro danou plochu.
Materiál trubek podlahového topení je zásadní pro dlouhodobou životnost a spolehlivost systému. Vícevrstvý plast s hliníkovou vrstvou patří mezi standardní volby díky své schopnosti zajistit 100% nepropustnost kyslíku. Tato vlastnost zabraňuje korozi kovových částí v topném systému a prodlužuje životnost potrubí až na 50 let.
Pro správnou instalaci potrubí podlahového topení je nutné také správně spočítat rozteč potrubí a délku potrubí podle rozměru místnosti, aby byla zajištěna rovnoměrná teplota podlahy a efektivní provoz topení.
- Průměr trubek 16×2 mm pro ideální hydraulické vlastnosti
- Vícevrstvý plast s hliníkovou vrstvou pro nepropustnost kyslíku
- Životnost potrubí kolem 50 let při správné instalaci
- Doporučená rozteč podlahového topení ovlivňuje spotřebu materiálu
- Výpočet délky potrubí podlahového vytápění klíčový pro správný počet okruhů
Jak zohlednit specifika půdorysu a nábytek při výpočtu potrubí
Půdorys místnosti s nepravidelnými tvary vyžaduje přesný výpočet délky potrubí, protože standardní vzorce pro obdélníkové či čtvercové plochy zde neplatí. U místností s nábytkem na pevno je nutné odečíst plochy, kde se potrubí nebude instalovat, protože nábytek snižuje plochu pokrytou topným okruhem a ovlivňuje celkovou délku trubek. Doporučuji proto před výpočtem zaměřit skutečnou rozlohu podlahy bez pevných překážek.
Jak spočítat délku potrubí pro podlahové vytápění v nepravidelných půdorysech
- Zaměření plochy – změřte celkovou plochu místnosti včetně všech výklenků a výběžků
- Odečtení plochy nábytku na pevno – z celkové plochy odečtěte plochu, kde se potrubí nepokládá
- Rozdělení prostoru na okruhy – rozdělte místnost na menší okruhy podle maximální délky okruhů podlahového topení (obvykle 80-120 m potrubí)
- Výpočet délky potrubí – použijte doporučenou rozteč podlahového topení (např. 10-20 cm) a výpočet délky potrubí přizpůsobte skutečné pokryté ploše
- Rezerva trubek – připočtěte 5-10 % délky pro případné odbočky a úpravy při instalaci potrubí podlahového topení
Tip: Na co si dát pozor – příliš dlouhé okruhy jsou nevhodné pro hydraulické vlastnosti potrubí a mohou způsobit nerovnoměrné vytápění. Proto je rozdělení na více okruhů nezbytné.
Pro koho se to hodí: tento postup je ideální pro složité půdorysy a místnosti s pevně umístěným nábytkem. Pro jednoduché obdélníkové místnosti bez překážek lze použít základní vzorce a standardní výpočet délky potrubí.
Jak správně zvolit rozteč potrubí podle typu podlahy a místnosti
Správná volba rozteče potrubí je klíčová pro efektivní podlahové vytápění, protože ovlivňuje spotřebu materiálu i výkon systému. Při instalaci je nutné zohlednit typ místnosti i podlahovou krytinu, aby topení poskytovalo optimální tepelný komfort a zároveň minimalizovalo náklady.
Doporučené rozteče pro koupelny a obytné místnosti
V koupelnách se doporučuje hustší rozteč potrubí 10 cm, protože tyto prostory vyžadují rychlejší a rovnoměrnější ohřev podlahy pro vyšší tepelný komfort. V obytných místnostech je vhodná rozteč mezi 15 a 20 cm, přičemž 15 cm zajišťuje lepší rozložení tepla v častěji využívaných prostorách, zatímco 20 cm postačuje pro méně frekventované místnosti. Tato variabilita přímo ovlivňuje výpočet délky potrubí a počet okruhů podlahového topení.
| Místnost | Doporučená rozteč potrubí | Poznámka |
|---|---|---|
| Koupelna | 10 cm | Vyšší tepelný komfort |
| Obytné místnosti | 15 cm | Standardní rozteč |
| Méně frekventované | 20 cm | Úspornější varianta |
Vliv podlahových krytin na volbu rozteče
Typ podlahové krytiny výrazně ovlivňuje tepelnou vodivost, což má přímý dopad na doporučenou rozteč potrubí. Dlažba a kámen mají vysokou tepelnou vodivost, proto je možné použít větší rozteč (15-20 cm). Naopak dřevěné nebo vinylové podlahy mají nižší tepelnou vodivost, a proto vyžadují hustší rozteč potrubí kolem 10-15 cm, aby topení dosáhlo požadovaného výkonu. Při instalaci potrubí podlahového topení tak musíte zohlednit i materiál trubek a maximální délku okruhů podlahového topení vzhledem k hydraulickým vlastnostem.
Tip: Při plánování instalace podlahového topení doporučuji vždy zkontrolovat typ podlahové krytiny a podle ní upravit rozteč potrubí, aby nedošlo k neefektivnímu využití materiálu a energie.
Praktický příklad výpočtu množství potrubí pro rodinný dům
Pro výpočet množství potrubí podlahového vytápění v rodinném domě o celkové ploše 200 m² je třeba rozlišit různé rozteče potrubí podle typu místnosti. Například v koupelnách, kde je potřeba vyšší tepelný výkon, se doporučuje rozteč 10 cm, zatímco v ostatních místnostech postačuje rozteč 15 cm. K celkové délce potrubí je nutné přičíst délky přívodů a zpáteček, které zvyšují spotřebu materiálu.
Postup výpočtu délky potrubí pro podlahové vytápění zahrnuje:
- Výpočet plochy koupelen – spočítat celkovou plochu koupelen v domě a vydělit ji doporučenou roztečí 0,1 m pro zjištění délky potrubí.
- Výpočet plochy ostatních místností – odečíst plochu koupelen od celkové plochy domu a vydělit ji roztečí 0,15 m.
- Sečtení délek potrubí – sečíst délky z koupelen i ostatních místností.
- Přičtení přívodů a zpáteček – k výsledné délce přidat cca 10 % na přívody, zpátečky a rezervu.
- Výsledná celková délka potrubí – v tomto případě vychází přibližně 1455 m.
Tip: Při instalaci potrubí podlahového topení je důležité nepřekročit maximální délku okruhů podlahového topení kolem 100 m, aby se zajistily správné hydraulické vlastnosti potrubí a rovnoměrný ohřev. Tento praktický příklad pomáhá pochopit, jak určit množství potrubí pro podlahové topení podle rozměrů místností i specifických požadavků na tepelný výkon.
Časté dotazy
Kolik metrů potrubí potřebuji na 1 m² podlahového topení?
Spotřeba se liší podle rozteče: pro 10 cm je to cca 8,3-10 m, pro 15 cm cca 6,6-6,7 m, pro 20 cm 4,1-5 m, a pro 30 cm okolo 3,3 m potrubí na 1 m².
Jaká je doporučená maximální délka jednoho topného okruhu?
Maximální délka okruhu by měla být mezi 80 a 120 metry, aby se zabránilo vysokým tlakům a nerovnoměrnému vytápění.
Proč je potřeba připočítat rezervu na potrubí?
Rezerva 5-10 % pokrývá přířezy, spoje a drobné odchylky při instalaci, což zajišťuje dostatek materiálu pro kompletní montáž.
Jaký průměr trubek je ideální pro podlahové vytápění?
Standardní průměr trubek je 16×2 mm, což zajišťuje dostatečný průtok a dlouhou životnost díky vícevrstvému materiálu s hliníkovou vrstvou.
Jak zohlednit pevně umístěný nábytek při výpočtu potrubí?
Plocha pod nábytkem, kde se potrubí neklade, se odečítá z celkové plochy, což snižuje potřebné množství trubek.
Jak rozdělit podlahové vytápění do okruhů?
Celková délka potrubí se rozdělí do okruhů o délce 80-120 m, počet okruhů pak odpovídá počtu vývodů na rozdělovači.
Jaký vliv má typ podlahové krytiny na rozteč potrubí?
Dlažba má vysokou tepelnou vodivost, proto je možná větší rozteč; dřevo vyžaduje hustší rozteč kvůli nižší vodivosti.
Co je potřeba vědět o přívodech k rozdělovači?
K celkové délce potrubí se připočítává cca 8-10 m přívodů a zpáteček na každý okruh pro správné připojení k rozdělovači.
Jak spočítat délku potrubí v nepravidelných půdorysech?
Důležité je přesně zaměřit plochu bez nábytku, rozdělit místnost na menší okruhy a upravit výpočet podle pokryté plochy.
Kolik okruhů potřebuji pro dům s 1000 m potrubí?
Pro 1000 m potrubí je vhodné zvolit přibližně 10 okruhů, což odpovídá počtu vývodů na rozdělovači.
Jaký je doporučený krok rozteče potrubí pro efektivní podlahové vytápění?
Doporučený krok rozteče potrubí je obvykle mezi 10 až 20 cm v závislosti na typu podlahové krytiny a požadovaném výkonu topení.
Jak vypočítat celkovou spotřebu trubek pro podlahové vytápění v místnostech s různou roztečí potrubí?
Spočítejte plochu každé místnosti, vynásobte ji odpovídající roztečí potrubí a poté sečtěte výsledné délky trubek pro všechny místnosti.
