Funkce, typy a rozměry rozdělovačů topení pro efektivní vytápění

Rozdělovač topení je klíčovým prvkem pro rovnoměrné rozdělení tepla do jednotlivých topných okruhů v domácnosti i komerčních budovách. Správný výběr typu a rozměrů rozdělovače ovlivňuje efektivitu vytápění a umožňuje přesné nastavení průtoku pomocí průtokoměrů a ventilů topení. Porozumění funkci těchto komponent zajistí optimální výkon celého systému.

Jaká je hlavní funkce rozdělovače topení?

Rozdělovač topení v systému podlahového vytápění zajišťuje přesnou distribuci teplé vody do jednotlivých topných okruhů podle jejich tepelných potřeb. Umožňuje nastavení průtoku vody v každém okruhu pomocí ventilů a průtokoměrů, které regulují množství vody tak, aby odpovídalo tepelným ztrátám a požadované teplotě v místnosti. Tato funkce je zásadní pro rovnoměrné rozložení tepla a efektivní využití energie, přičemž správné nastavení průtoků pomáhá eliminovat přetápění i podchlazení jednotlivých prostor.

Monitoring průtoku pomocí integrovaných průtokoměrů umožňuje přesnou kontrolu a vyvážení topných okruhů, což je klíčové zejména u podlahového topení s pomalejším náběhem teploty. Po instalaci rozdělovače se doporučuje sledovat teplotu v místnostech několik dní a případně upravit průtoky, protože změny se projeví s časovým odstupem.

Rozdělovače se skládají z přívodní větve, která přivádí teplou vodu, a vratné větve, která odvádí ochlazenou vodu zpět do zdroje tepla. Ventily topení a termoregulační pohony (například s rozměrem závitu M30x1,5 mm) umožňují automatizovanou regulaci průtoku na základě signálu z pokojových termostatů, čímž zvyšují komfort a úsporu energie. Montáž rozdělovače musí respektovat technické rozměry a počet okruhů, které jsou určeny podle velikosti domu a počtu místností. Správná výška osazení a dostatek prostoru pro servis jsou nezbytné pro bezproblémový provoz.

• Distribuce teplé vody do jednotlivých topných okruhů podle tepelných ztrát
• Regulace průtoku vody pomocí ventilů a průtokoměrů pro vyvážení systému
• Zajištění rovnoměrné teploty v místnostech s ohledem na pomalý náběh podlahového topení
• Automatizace regulace pomocí termoregulačních pohonů kompatibilních s běžnými rozdělovači
• Přizpůsobení rozměrů a montáže podle počtu okruhů a technických požadavků systému

Tip: Častou chybou je nedostatečné vyvážení průtoků po instalaci, které vede k nerovnoměrnému vytápění a vyšší spotřebě energie. Doporučuje se proto po uvedení do provozu provést několikadenní monitoring teplot a průtoků a upravit nastavení podle skutečných podmínek.

Odborná rada: Výběr rozdělovače s dostatečným počtem okruhů se hodí pro větší objekty s více místnostmi, kde je potřeba přesná regulace. Naopak pro malé byty nebo jednopokojové prostory je vhodnější jednodušší rozdělovač s menším počtem okruhů, aby se minimalizovaly náklady a složitost instalace.

Jaké jsou typy rozdělovačů topení a jejich konstrukce?

Rozdělovač topení je klíčovou součástí distribuce tepla v topných okruzích, přičemž jeho konstrukce a materiál přímo ovlivňují účinnost a spolehlivost systému. Nejčastěji se používají rozdělovače z nerezu a mosazi, přičemž nerez nabízí vyšší odolnost proti korozi, zatímco mosaz se vyznačuje lepší tepelnou vodivostí.

K základní konstrukci rozdělovače patří přívodní a vratná část, ve kterých jsou integrovány ventily topení a průtokoměry. Tyto prvky umožňují přesné nastavení průtoku teplonosné látky v jednotlivých okruzích. Pro automatizaci regulace se často využívají termoregulační pohony, zejména termoelektrické pohony a servopohony, které ovládají ventil podle teplotních signálů.

Typy rozdělovačů pro podlahové topení a jejich rozměry

• Standardní nerezové rozdělovače vhodné pro domácí instalace s průměrem připojení 1″ až 1 1/4″
• Mosazné rozdělovače s integrovanými ventily a průtokoměry, obvyklé rozměry 500-1000 mm délky
• Modulární rozdělovače s možností rozšíření a montáže termoregulačních pohonů

Montáž rozdělovače topení vyžaduje přesné dimenzování podle typu podlahového topení a plánovaných topných okruhů, což významně ovlivňuje celkovou efektivitu vytápění (zdroj: eagri.cz).

Více informací k tématu najdete v oficiálním zdroji: Ministerstvo zemědělství ČR.

Jaké jsou standardní rozměry a počet okruhů rozdělovačů?

Jaký počet topných okruhů zvolit a jaké rozměry rozdělovače topení jsou vhodné, závisí především na velikosti domu a počtu místností. Správné rozměry rozdělovače musí zajistit pohodlnou montáž a usnadnit servisní zásahy, což je nutné plánovat již ve fázi návrhu instalace.

Doporučený počet topných okruhů

Topný okruh obvykle pokrývá jednu menší místnost, například koupelnu nebo ložnici. Pro větší obytné prostory nebo otevřené části domu se doporučuje více okruhů, aby bylo možné zajistit rovnoměrné vytápění a efektivní regulaci teploty. Počet topných okruhů tedy přímo souvisí s rozdělením místností a jejich velikostí.

Standardní rozměry a rozteče připojení

Rozměry rozdělovače topení se liší podle typu a výrobce, ale standardní výška osazení bývá mezi 20 a 30 cm. Rozteč připojení, tedy vzdálenost mezi jednotlivými vstupy pro topné okruhy, se nejčastěji pohybuje v rozmezí 50 až 150 mm. Tyto parametry umožňují komfortní montáž rozdělovače i instalaci průtokoměrů, ventilů topení a termoregulačních pohonů.

Tip: Při montáži rozdělovače se vyhněte příliš těsným prostorům, které ztěžují přístup k ventilům a průtokoměrům během údržby. Pro koho se hodí větší rozdělovače s více okruhy? Především pro rodinné domy s podlahovým topením rozděleným do více zón. Naopak menší byty nebo jednozónové systémy nepotřebují složité rozdělovače s mnoha vývody.

Jak probíhá montáž a umístění rozdělovače v domě?

Montáž a správné umístění rozdělovače topení jsou klíčové pro efektivní rozvod tepla v domě. V této části si ukážeme, kde rozdělovač instalovat a jaké hlavní kroky montáže je třeba dodržet, včetně důležitých rozměrů a přístupu pro servis.

Výběr umístění

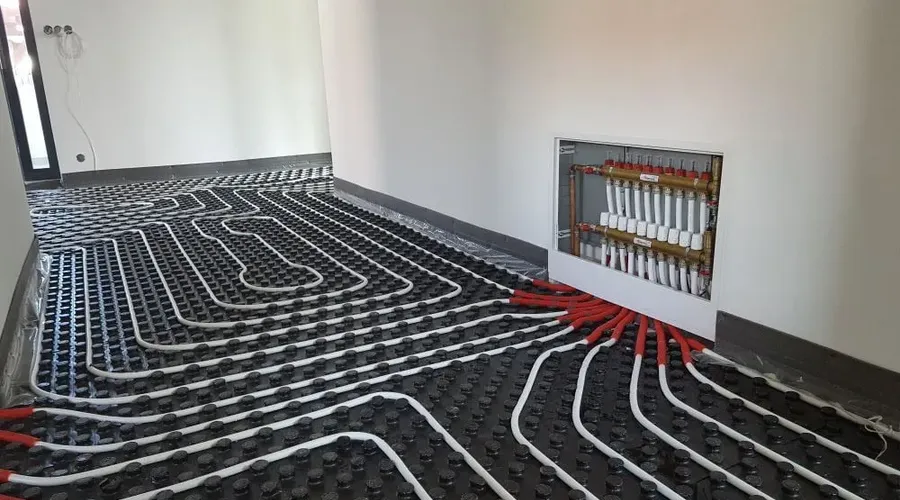

Rozdělovač topení je vhodné umístit do technické místnosti nebo instalační skříně, tzv. rozdělovačí skříně na topení, kde je dostatek prostoru pro servis a pohodlný přístup. Umístění by mělo umožnit snadné připojení topných okruhů a přístup k ventilům topení i termoregulačním pohonům. Při plánování je třeba zohlednit také prostor pro průtokoměry a další regulační prvky.

Základní kroky montáže

1. Příprava místa – vyberte vhodnou technickou místnost nebo instalační skříň s dostatečnými rozměry pro pohodlný přístup.
2. Připojení na zdroj tepla – zajistěte pevné a těsné spojení rozdělovače k topnému zdroji.
3. Připojení topných okruhů – napojte jednotlivé okruhy podlahového topení přes ventily topení a průtokoměry.
4. Tlaková zkouška – proveďte kontrolu těsnosti a správného průtoku vody v systému.
5. Nastavení průtoků – dolaďte průtokoměry a termoregulační pohony podle typu a rozměrů rozdělovače tak, aby byl každý okruh optimálně vyvážený.

Tip: Častou chybou je instalace rozdělovače v prostorách s omezeným přístupem, což znesnadňuje servis a údržbu. Pro koho se montáž do instalační skříně hodí, jsou ti, kdo preferují čistý vzhled a snadný přístup; nevhodná je pro prostory s vysokou vlhkostí bez klimatizace.

Jak probíhá provoz a údržba rozdělovače topení?

Správný provoz a údržba rozdělovače topení jsou klíčové pro efektivní fungování topných okruhů a dlouhou životnost systému. V následujících částech se zaměříme na optimální teploty, odvzdušnění, bezpečnostní prvky a časté chyby při používání rozdělovače.

Optimální teplota a odvzdušnění

Teplota přívodní vody do rozdělovače topení by měla být udržována mezi 25 a 45 °C, což zajišťuje komfortní a ekonomický provoz podlahového topení. Pravidelné odvzdušnění systému je nezbytné, protože vzduch v topných okruzích způsobuje hluk a snižuje účinnost přenosu tepla. Proto je vhodné kontrolovat a odvzdušňovat ventily topení i průtokoměry, které se často montují přímo na rozdělovač.

Bezpečnostní prvky a prevence chyb

Rozdělovač musí obsahovat bezpečnostní prvky, které chrání systém proti přetlaku a zamrznutí. Přetlak může poškodit ventily topení a termoregulační pohony, proto je nezbytné pravidelně kontrolovat těsnost a správné nastavení průtoků. Častou chybou je nedostatečná údržba a nesprávná montáž rozdělovače, která vede k poruchám a snížení životnosti topného systému.

• Zajistěte pravidelnou kontrolu těsnosti spojů a ventilů
• Dodržujte doporučené teplotní limity přívodní vody
• Odvzdušňujte systém minimálně jednou za topnou sezónu
• Používejte rozdělovače s integrovanou ochranou proti přetlaku a zamrznutí

Tip: Chyby při výběru a použití rozdělovače topení často souvisejí s nesprávným nastavením topných okruhů a zanedbáním odvzdušnění, což výrazně snižuje účinnost a životnost systému.

Jaké jsou možnosti regulace a zdroje tepla pro rozdělovače?

Regulace pomocí termostatů a pohonů

Termostaty měří teplotu v jednotlivých místnostech a regulují průtok vody v topných okruzích prostřednictvím termoregulačních pohonů. Tyto pohony zahrnují termoelektrické modely (například M30x1,5 mm), které nevyžadují externí napájení, a přesné servopohony s elektromotorickým řízením umožňující automatizovanou regulaci. Správná montáž rozdělovače s ventily topení a průtokoměry umožňuje nastavit optimální průtok vody podle tepelných ztrát a požadované teploty v místnostech, čímž se dosahuje rovnoměrného vytápění a úspory energie.

Zdroje tepla a ekvitermní regulace

Podlahové topení se běžně napojuje na zdroje tepla jako jsou tepelná čerpadla, plynové kotle a kotle na tuhá paliva. Ekvitermní regulace upravuje teplotu přívodní vody podle venkovní teploty, čímž optimalizuje spotřebu energie a zvyšuje komfort vytápění. Při výběru rozdělovače podlahového topení je proto vhodné zohlednit kompatibilitu s ekvitermní regulací a možnost instalace termoregulačních pohonů, což ovlivní nejen funkčnost, ale i rozměry a konstrukci rozdělovače.

Tip: Častou chybou je instalace rozdělovače bez možnosti připojení servopohonů, což omezuje pozdější automatizaci a přesnou regulaci topných okruhů.

Pro koho se to hodí: Systémy s více místnostmi a zdroji tepla jako plynový kotel nebo kotel na tuhá paliva, kde je potřeba přesná regulace a úspora energie.

Pro koho se to nehodí: Jednoduché topné systémy s malým počtem okruhů, kde je regulace méně kritická a investice do pohonů by byla neefektivní.

Jaké typy ventilů se používají v rozdělovačích a jejich specifikace?

V rozdělovačích topení pro podlahové i klasické topné okruhy se používají tři základní typy ventilů, které umožňují přesnou regulaci průtoku vody a teploty. Kulové ventily slouží především k rychlému uzavření nebo otevření okruhu bez možnosti přesného nastavení. Regulační ventily umožňují ruční nastavení průtoku vody, což pomáhá vyrovnat hydraulický systém a optimalizovat distribuci tepla. Termoelektrické ventily s termoregulačními pohony pak zajišťují automatickou regulaci podle nastavené teploty, čímž zvyšují komfort a úsporu energie.

Detailní popis typů ventilů používaných v rozdělovačích a jejich specifikace

Pro správnou montáž rozdělovače je nezbytné vybrat ventil odpovídající typu podlahového topení a jeho rozměrům. Výběr ventilu zásadně ovlivňuje funkce rozdělovače topení a efektivitu celého systému.

Jak integrovat rozdělovače s chytrými domácími systémy?

Rozdělovač topení lze integrovat s chytrými domácími systémy pomocí termoelektrických pohonů, které ovládají ventily jednotlivých topných okruhů. Tyto pohony, například s rozměrem M30x1,5 mm, umožňují přesné dálkové řízení průtoku vody na základě signálů z pokojových termostatů a centrálního řídicího systému. Díky tomu lze dosáhnout optimalizace teploty v každé místnosti a úspory energie přizpůsobené aktuálním tepelným ztrátám.

Výhody chytré integrace zahrnují:

• optimalizaci spotřeby energie podle skutečné potřeby jednotlivých místností díky přesnému nastavení průtoků
• možnost vzdálené správy a monitoringu přes mobilní aplikace kompatibilní s termoregulačními pohony
• snadnou montáž rozdělovače vybaveného termoelektrickými pohony, které jsou kompatibilní s většinou standardních rozdělovačů z nerezové oceli nebo mosazi
• lepší distribuci tepla díky přesné regulaci průtokoměrů, která zajišťuje rovnoměrnou teplotu i v rozsáhlých topných okruzích

Při výběru rozdělovače topení doporučuji zohlednit kompatibilitu s termoregulačními pohony a plánované rozměry instalace, protože správná výška osazení a dostatek prostoru pro servisy jsou klíčové pro bezproblémový provoz. Častou chybou je podcenění počtu topných okruhů, což vede k nerovnoměrnému vytápění nebo komplikované regulaci. Naopak integrace s chytrými systémy se hodí především pro novostavby a rekonstrukce s více zónami vytápění; pro malé objekty s jednoduchým rozvodem může být nákladově neefektivní.

Tip: Pro maximální efektivitu doporučuji využít ekvitermní regulaci v kombinaci s termoelektrickými pohony, která automaticky upravuje teplotu topné vody podle venkovní teploty a zajišťuje tak úsporu energie bez ztráty komfortu.

Jaká je dlouhodobá životnost a bezpečnostní prvky rozdělovačů?

Životnost rozdělovače topení běžně přesahuje 10 let, přičemž klíčovou roli hraje pravidelná údržba a kontrola jednotlivých komponent. Správná montáž rozdělovače a pravidelné prohlídky průtokoměrů, ventilů topení a termoregulačních pohonů pomáhají zajistit bezproblémový provoz topných okruhů. Bezpečnostní prvky jsou navrženy tak, aby systém chránily proti přetlaku a zamrznutí, což významně snižuje riziko poškození a výpadků.

Pro udržení bezpečnosti a funkčnosti doporučuji:

• Kontrolovat tlak v topných okruzích minimálně jednou ročně
• Provádět výměnu opotřebovaných průtokoměrů a ventilů podle doporučení výrobce
• Zajišťovat ochranu proti zamrznutí, zejména u instalací v chladnějších prostorách
• Dbát na správný výběr rozdělovače podle typu podlahového topení a jeho rozměrů

Tip: Rozdíl mezi typy rozdělovačů podlahového topení a jejich funkce se nejvýrazněji projevuje v počtu topných okruhů a možnostech regulace, což ovlivňuje i požadavky na údržbu a bezpečnostní opatření.

Časté dotazy

Jaká je optimální teplota přívodní vody pro podlahové topení?

Optimální teplota přívodní vody se pohybuje mezi 25-45 °C pro ochranu podlahové krytiny a efektivní provoz.

Kolik topných okruhů potřebuji pro dům o velikosti 100 m²?

Pro 100 m² se obvykle doporučuje 4 až 6 topných okruhů podle dispozice místností.

Jak často je potřeba odvzdušňovat systém podlahového topení?

Odvzdušnění by mělo probíhat pravidelně, minimálně jednou za rok nebo při výskytu hluku v systému.

Jaké materiály jsou nejčastěji používány pro výrobu rozdělovačů?

Nejčastější materiály jsou nerezová ocel a mosaz, které zajišťují dlouhou životnost a odolnost.

Jak poznám, že je rozdělovač správně nastaven?

Správné nastavení se pozná podle rovnoměrného rozložení teploty v místnostech a stabilního průtoku vody v okruzích.

Co dělat, když systém podlahového topení vydává hlučné zvuky?

Zkontrolujte odvzdušnění systému a případně upravte průtoky v jednotlivých okruzích.

Lze rozdělovač integrovat s chytrým domácím systémem?

Ano, pomocí termoelektrických pohonů a kompatibilních termostatů lze rozdělovač ovládat dálkově přes chytrý domácí systém.

Jaká je průměrná životnost rozdělovače topení?

Životnost rozdělovače se pohybuje obvykle přes 10 let při pravidelné údržbě a kontrole.

Jaké bezpečnostní prvky chrání rozdělovač před přetlakem?

Systém je vybaven ochrannými ventily a pojistkami, které zabraňují poškození přetlaku a zamrznutí.

Kde se nejčastěji umisťuje rozdělovač topení v domě?

Nejčastěji v technické místnosti, chodbě nebo v instalační skříni s dostatečným přístupem pro servis.

Jaké jsou standardní rozměry rozdělovačů topení pro rodinné domy?

Standardní délka rozdělovačů se pohybuje od 400 do 1200 mm, s počtem okruhů od 4 do 12, podle velikosti topného systému.

Jak probíhá správná montáž rozdělovače topení včetně jeho upevnění?

Rozdělovač se montuje ve výšce 1 až 1,5 metru na pevnou stěnu nebo do rozdělovací skříně s použitím speciálních držáků a musí být snadno přístupný pro údržbu.

Jaké typy ventilů se používají v rozdělovačích a jaký je jejich účel?

Nejčastěji se používají termostatické a regulační ventily, které umožňují přesné nastavení průtoku v jednotlivých topných okruzích.

Jaké jsou hlavní funkce rozdělovače topení v systému podlahového vytápění?

Rozdělovač zajišťuje rovnoměrné rozdělení teplonosné kapaliny do jednotlivých okruhů a umožňuje jejich samostatnou regulaci a vypnutí.

Jaké jsou doporučené kroky pro údržbu rozdělovače topení?

Údržba zahrnuje pravidelnou kontrolu těsnění, odvzdušnění okruhů minimálně jednou ročně a kontrolu funkčnosti ventilů podle návodu výrobce.
