Montáž a izolace měděných topných trubek: kompletní návod a tipy
Montáž měděných topných trubek vyžaduje přesnost při pájení i správné ohýbání, aby se zajistila těsnost a dlouhá životnost systému. Izolace topných trubek pak minimalizuje tepelné ztráty a zvyšuje efektivitu vytápění. Správný postup těchto kroků výrazně ovlivňuje spolehlivost i energetickou úspornost celého topného systému.
To hlavní z článku
- Měděné trubky vydrží pracovní teploty od -100 °C do +250 °C a tlak až 3000 barů.
- Průměr trubek se volí podle typu topného zdroje a délky trasy instalace pro optimální výkon.
- Spojování trubek se provádí pájením nebo lisovacími a krimpovacími tvarovkami.
- Izolace měděných trubek zabraňuje tepelným ztrátám a galvanické korozi.
- Při montáži je důležité použít speciální nástroje pro ohýbání a dodržet bezpečnostní opatření při pájení.
Jak správně namontovat měděné topné trubky v topných systémech
Montáž měděných topných trubek v topných systémech vyžaduje přesné zacházení s materiálem a správné nástroje. Trubky o délce 1,5 až 6 m se musí správně připravit, ohýbat pouze s vhodnými nástroji a případné poškození opravit odstraněním vadné části. Následující postup detailně popisuje přípravu, techniky ohýbání a zásady údržby.
Příprava a nástroje pro montáž
Pro montáž měděných trubek topení je nezbytné mít kvalitní montážní nástroje, jako jsou řezačka trubek, odizolovač a kalibrátor. Pracovní prostor musí být čistý a dostatečně prostorný pro manipulaci s trubkami o délce 1,5 až 6 m. Přesné měření a řezání trubek zajistí správnou délku a minimalizují potřebu dodatečných spojů.
Techniky ohýbání měděných trubek
Ohýbání trubek topení se provádí pomocí speciálních nástrojů, například ohýbačky na trubky, které zabraňují jejich zploštění nebo poškození. Limit ohybu závisí na průměru trubky a materiálové kvalitě, přičemž větší ohyby mohou vyžadovat výměnu nebo opravu části trubky. Správné ohýbání snižuje hydraulický odpor trubek a zlepšuje průtok topného média.
Opravy a údržba po montáži
Při údržbě měděných trubek topení je nutné v případě poškození odstranit poškozenou část a provést nový spoj pájením měděných trubek. Pravidelná kontrola a čištění trubek prodlužuje životnost systému a snižuje riziko netěsností. Montáž měděných topných trubek by měla vždy zahrnovat pečlivé sledování stavu potrubí a včasné opravy.
Nástroje a techniky pro ohýbání a opravy měděných trubek
Pro efektivní montáž a údržbu měděných trubek topení je nezbytné používat specializované nástroje a techniky, které zajistí přesné ohýbání bez deformací a minimalizují riziko poškození materiálu. Přesné ohyby snižují hydraulický odpor a zlepšují průtok topné vody, což přímo ovlivňuje účinnost celého topného systému.
Speciální nástroje pro ohýbání
Ohýbačky trubek určené pro měď umožňují tvarovat trubky s průměrem od 10 do 35 mm bez zploštění a prasklin. Používají se manuální nebo hydraulické ohýbačky, které umožňují přesné nastavení úhlu ohybu v rozmezí 0° až 180°. Při ohýbání je důležité dodržet minimální poloměr ohybu, který by měl být alespoň 3× větší než průměr trubky, aby nedošlo k oslabení stěny a zvýšení hydraulického odporu. Správně provedený ohyb eliminuje potřebu použití spojek, což snižuje riziko netěsností a zvyšuje životnost instalace.
Bezpečnostní opatření při práci
Při montáži a opravách měděných trubek je nezbytné používat ochranné pomůcky, zejména odolné rukavice a ochranné brýle, které chrání před poraněním ostrými hranami a při pájení. Řezačky trubek s kolečkem pro přesný řez jsou klíčové pro čistý a rovný řez, což je základ pro kvalitní pájení nebo lisování. Pracovní plocha musí být pevná, rovná a čistá, aby se zabránilo posunutí trubky během řezání nebo ohýbání.
- Kontrolujte pravidelně stav nástrojů, zejména ostrost řezačky a funkčnost ohýbačky
- Pracujte vždy na stabilním podkladu s dostatečným osvětlením
- Používejte ochranné rukavice a brýle při řezání, ohýbání a pájení
- Dodržujte minimální poloměr ohybu a pracovní postupy doporučené výrobcem trubek
Tip: Častou chybou při montáži měděných topných trubek je nedostatečná ochrana rukou a nepozornost při řezání, což vede k poraněním a vzniku nerovných řezů, které komplikují pájení a snižují kvalitu spoje.
Odborná rada: Montáž a opravy měděných trubek se hodí pro instalace s vysokými nároky na odolnost a životnost, například u kotlů s měděným tepelným výměníkem. Naopak v systémech s nízkým tlakem a teplotou může být ekonomičtější volbou plastové potrubí, které nevyžaduje tak precizní nástroje a práci.
Metody spojování měděných trubek a jejich výhody a nevýhody
Montáž měděných topných trubek zahrnuje tři hlavní metody spojování – pájení, lisování a krimpování, přičemž každá má specifické technické parametry a vhodnost použití. Pájení měděných trubek vyžaduje odstranění zbytků tavidla a přesné řízení teploty, aby se zabránilo přehřátí spoje, které by mohlo snížit jeho pevnost a těsnost. Tento způsob vytváří trvalý spoj s vysokou mechanickou odolností a životností, vhodný zejména pro systémy s vysokým tlakem do 3000 barů a teplotami až 250 °C.

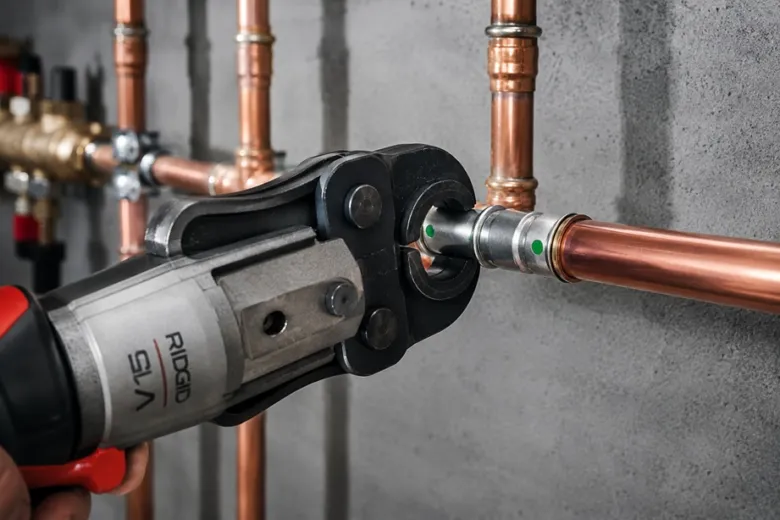

Lisovací tvarovky se instalují pomocí ručních nebo elektrických lisovacích kleští, které zajistí rychlé a spolehlivé spojení bez nutnosti ohýbání trubek. Lisovací spoje mají nízký hydraulický odpor, což je výhodné u systémů s vyšším průtokem a delšími trasami. Nevýhodou je vyšší pořizovací cena tvarovek a potřeba speciálního nářadí. Tento typ spoje minimalizuje riziko úniků a je vhodný pro instalace s požadavkem na rychlou montáž a údržbu.
Krimpovací tvarovky využívají měděný krimpovací kroužek, který se při utažení mechanicky zplošťuje a vytváří těsný spoj bez použití tepla. Instalace je rychlá a nevyžaduje speciální tepelnou úpravu, což usnadňuje práci v omezených prostorách. Nevýhodou je nižší odolnost vůči dlouhodobému mechanickému zatížení a vibracím, proto se krimpování doporučuje spíše pro méně exponované části topného systému.
| Metoda | Výhody | Nevýhody |
|---|---|---|
| Pájení | Trvalý, mechanicky pevný a těsný spoj, odolný vůči tlaku do 3000 barů a teplotám až 250 °C | Vyšší časová náročnost, nutnost přesného řízení teploty a odstranění tavidla |
| Lisování | Rychlá montáž, nízký hydraulický odpor, spolehlivost spojů bez úniků | Vyšší cena tvarovek a potřeba speciálního nářadí |
| Krimpování | Snadná a rychlá instalace bez tepelné úpravy, vhodné pro omezené prostory | Nižší odolnost vůči vibracím a dlouhodobému zatížení |
Tip: Častou chybou při pájení je přehřátí spoje, které oslabuje měď a zvyšuje riziko prasklin. Při lisování je třeba zajistit správný průměr tvarovek odpovídající tloušťce stěny trubky, jinak může dojít k netěsnostem. Krimpování není vhodné pro hlavní rozvody s vysokým tlakem a vibracemi.
Odborná rada: Pájení se hodí pro trvalé a náročné instalace s vysokými požadavky na tlak a teplotu. Lisování je ideální pro rychlou montáž a údržbu v systémech s vyšším průtokem. Krimpování doporučuji pro menší rozvody a méně zatížené části topných systémů.
Jak správně izolovat měděné topné trubky proti tepelným ztrátám
Izolace měděných topných trubek je nezbytná pro snížení tepelných ztrát a zvýšení energetické účinnosti topného systému. Použitím správných izolačních materiálů se minimalizuje nejen únik tepla, ale také riziko vzniku galvanické koroze, která může poškodit měděné trubky a zkrátit životnost instalace.
Druhy izolačních materiálů
Pro izolaci měděných trubek se nejčastěji volí pěnový polyetylen s uzavřenou buněčnou strukturou, který má tepelný odpor kolem 0,035 W/m·K a tloušťku izolace 9-20 mm podle průměru trubky. Tento materiál je lehký, pružný a snadno se instaluje, přičemž zabraňuje kondenzaci vlhkosti. Minerální vlna s hustotou 40-60 kg/m³ se používá v místech s vyšší provozní teplotou nad 150 °C a tam, kde je požadována zvýšená požární odolnost. Izolační návleky z měkké pěny s hladkým povrchem snižují riziko kondenzace a umožňují rychlou montáž i na obtížně přístupných místech. Volba materiálu musí odpovídat maximální pracovní teplotě topného systému a tloušťce izolace, která by měla být minimálně 13 mm u běžných instalací.
Postupy správné aplikace izolace
Při izolaci měděných trubek je nutné dodržet přesné postupy:
- Zajistit těsné a rovnoměrné obalení trubek izolačním materiálem bez mezer a přesahů, které by umožnily únik tepla
- Izolace nesmí být v přímém kontaktu s hliníkovými vrstvami nebo kovovými povrchy, aby se zabránilo galvanické korozi vznikající při styku mědi s hliníkem za přítomnosti elektrolytu
- Při pájení měděných trubek je nutné izolaci dočasně odstranit a po dokončení spojů ji opět pečlivě obnovit, aby nedošlo k poškození izolace a vzniku tepelných mostů
- Pravidelně kontrolovat izolaci na praskliny, trhliny a uvolněné spoje, protože tyto vady zvyšují tepelné ztráty a mohou vést k tvorbě kondenzátu
Tip: Častou chybou je nesprávné spojování izolačních pásů, kdy vznikají mezery umožňující průnik chladu. Tato chyba nejen zvyšuje tepelné ztráty, ale také může ovlivnit hydraulický odpor trubek a tím snížit efektivitu topného systému. Doporučuji pravidelnou kontrolu stavu izolace jako součást údržby měděných trubek, zejména v místech ohybů a spojů.
Jaký průměr trubek zvolit pro různé typy topných systémů
Volba správného průměru měděných trubek topení je klíčová pro zajištění efektivního provozu topného systému. Průměr trubek přímo ovlivňuje hydraulický odpor trubek, který má vliv na cirkulaci vody a tím i na stabilní teplotu v celém systému. Příliš úzké trubky zvyšují tlakové ztráty, což může zatížit čerpadlo a snížit výkon vytápění. Naopak příliš široké trubky znamenají zbytečné náklady a komplikovanější montáž.
Správný průměr trubek se dimenzuje podle typu zdroje tepla – u menších kotlů obvykle postačují trubky o průměru 15-18 mm, u větších systémů s delší trasou se doporučují trubky o průměru 22-28 mm. Při montáži měděných topných trubek je třeba zohlednit délku a konfiguraci trasy, aby hydraulický odpor nepřesáhl doporučené hodnoty a nezpůsobil nerovnoměrné rozvody tepla.
Doporučené průměry měděných trubek podle typu topného systému
| Typ topného systému | Doporučený průměr (mm) | Poznámka |
|---|---|---|
| Menší kotle do 20 kW | 15-18 | Krátké trasy, menší výkon |
| Střední kotle 20-50 kW | 18-22 | Standardní domovní instalace |
| Větší kotle nad 50 kW | 22-28 | Delší trasy, vyšší hydraulický odpor |
Tip: Při pokládce a izolaci měděných topných trubek je důležité dodržet správný průměr a použít kvalitní izolaci topných trubek, aby se minimalizovaly tepelné ztráty a prodloužila životnost celého systému. Doporučuji konzultaci s odborníkem, který zohlední specifika vašeho topného zdroje a konfiguraci rozvodů.
Jak ovlivňuje kvalita vody životnost měděných trubek a jak ji upravit
Kvalita vody výrazně ovlivňuje životnost měděných trubek topení, přičemž tvrdost vody je zásadní v procesu koroze. Tvrdost vody pod 1,42 mg/l a nad 3,1 mg/l způsobuje urychlenou korozi mědi, což může vést k poruchám topného systému. Navíc suspendované částice, jako je písek, zvyšují hydraulický odpor trubek a mechanicky erozi povrchu měděných trubek.
Pro minimalizaci poškození doporučuji následující opatření:
- Filtrace vody před vstupem do topného systému snižuje obsah mechanických nečistot a prodlužuje životnost trubek.
- Pravidelná údržba měděných trubek zahrnuje kontrolu kvality vody a čištění filtračních systémů.
- Úprava tvrdosti vody pomocí změkčovačů zabraňuje nadměrnému opotřebení materiálu.
Tipy pro instalaci a izolaci měděných trubek v topení
Správná úprava vody je nezbytná již před montáží měděných trubek, protože koroze ovlivňuje nejen životnost, ale i efektivitu tepelné výměny. Při pájení měděných trubek a ohýbání trubek topení je důležité dbát na čistotu vody, aby se předešlo usazování kalů a zvýšení hydraulického odporu. Montáž a izolace měděných trubek v topných systémech by měla vždy zahrnovat kontrolu a případnou úpravu kvality vody.
Dlouhodobá údržba a kontrola měděných trubek
Dlouhodobá údržba a kontrola měděných trubek zajišťuje spolehlivost celého topného systému a prodlužuje životnost materiálu. Pravidelná kontrola měděných trubek by měla probíhat minimálně jednou ročně, přičemž se zaměřte na známky koroze, netěsnosti a usazenin, které mohou zvyšovat hydraulický odpor trubek a snižovat účinnost vytápění. Údržba měděných trubek spočívá v odstranění nečistot a případné výměně poškozených úseků. Správná izolace topných trubek zároveň minimalizuje tepelné ztráty a chrání měď před vlhkostí.
- Kontrola povrchu – vizuálně prověřte trubky na známky koroze a mechanického poškození
- Čištění usazenin – mechanicky nebo chemicky odstraňte usazeniny uvnitř trubek
- Testování těsnosti – proveďte tlakové zkoušky pájení měděných trubek pro odhalení netěsností
- Doplnění izolace – zkontrolujte a případně opravte izolaci topných trubek proti tepelným ztrátám
- Dokumentace údržby – zaznamenejte stav systému a provedené zásahy pro další kontroly
Tip: častou chybou je zanedbávání pravidelné kontroly, což vede k postupné korozi a ztrátě výkonu topení. Pro koho se údržba měděných trubek hodí nejvíce? Pro majitele starších topných systémů, kde může být riziko poškození větší, zatímco u nových instalací s kvalitní izolací je potřeba kontroly méně častá.
Bezpečnostní opatření při montáži a pájení
Bezpečnost při montáži a pájení měděných topných trubek je klíčová pro prevenci úrazů a zajištění kvalitního výsledku. Při práci s měděnými trubkami topení se doporučuje vždy používat ochranné pomůcky, které minimalizují riziko popálení nebo poranění. Patří sem zejména ochranné brýle a rukavice, jež chrání oči a ruce před jiskrami a ostrými hranami.
Pracovní prostor by měl být dobře osvětlený a dostatečně větraný, aby se snížilo nebezpečí úrazu i inhalace škodlivých výparů vznikajících při pájení měděných trubek. Nepodceňujte také údržbu měděných trubek – zanesené nebo poškozené části mohou zvyšovat hydraulický odpor trubek, což negativně ovlivní funkci topného systému.
- Používejte ochranné brýle a rukavice při ohýbání trubek topení i při pájení měděných trubek
- Zajistěte dostatečné osvětlení a větrání pracovního prostoru
- Odstraňte hořlavé materiály z bezprostředního okolí pracoviště
- Dodržujte návod na montáž a izolaci měděných topných trubek pro bezpečný a efektivní výsledek
Tip: Nejčastější chyby při montáži a izolaci měděných topných trubek bývají nedostatečná ochrana očí a rukou, což vede ke zbytečným úrazům.
Časté dotazy (FAQ) k montáži a izolaci měděných topných trubek
Otázka: Jakou izolaci použít na měděné topné trubky?
Použijte pěnový polyetylen nebo minerální vlnu, které minimalizují tepelné ztráty a nesmí být v přímém kontaktu s hliníkem, aby nedošlo ke galvanické korozi.
Otázka: Jak se správně pájí měděné trubky?
Pájení měděných trubek vyžaduje čisté spoje bez zbytků tavidla, správnou techniku ohřevu a kontrolu přehřátí, aby spoj byl pevný a těsný.
Otázka: Jaký průměr trubek je optimální pro plynový kotel?
Doporučený průměr je 15-22 mm, což zajišťuje vyvážený hydraulický odpor trubek a stabilní teplotu topné vody.
Otázka: Jak často kontrolovat měděné trubky v topném systému?
Kontrolu těsnosti spojů proveďte minimálně jednou za 6 měsíců, kompletní profesionální revize by měla být každý rok.
Otázka: Jak tvrdost vody ovlivňuje životnost měděných trubek?
Tvrdost vody pod 1,42 mg/l nebo nad 3,1 mg/l snižuje životnost trubek kvůli poškození oxidového filmu chlorovými ionty, proto je vhodná filtrace vody.
Otázka: Jaké nástroje jsou potřeba pro montáž měděných trubek?
Základ tvoří řezačka trubek, ohýbačka trubek topení, pájecí souprava, měřidla a ochranné pomůcky.
Otázka: Je možné ohýbat měděné trubky vícekrát?
Ohýbání je možné pouze jednou; opakované ohýbání vede k poškození materiálu, proto je nutné vadnou část vyměnit.
Otázka: Jaká je běžná délka měděných trubek v topných systémech?
Standardní délky trubek se pohybují mezi 1,5 a 6 metry podle typu a instalace.
Otázka: Jaká bezpečnostní opatření platí při pájení měděných trubek?
Používejte ochranné brýle a rukavice, zajistěte dostatečné větrání a bezpečné pracovní podmínky.
Otázka: Jaké jsou hlavní metody spojování měděných trubek?
Spojování se provádí pájením, lisováním nebo krimpováním s rozdílnými výhodami podle aplikace.
Otázka: Jak izolovat měděné trubky proti galvanické korozi?
Použijte izolační návleky nebo pěnový materiál, který zabrání přímému kontaktu s hliníkovými prvky.
Otázka: Jak hydraulický odpor ovlivňuje průměr trubek?
Menší průměr zvyšuje hydraulický odpor a může způsobit nerovnoměrné vytápění, větší průměr zvyšuje objem vody a náklady na systém.
Otázka: Jak dlouho trvá montáž měděných topných trubek?
Doba montáže se pohybuje od několika hodin do jednoho dne v závislosti na složitosti a délce trasy.
Otázka: Jak se provádí údržba měděných trubek?
Údržba zahrnuje pravidelnou kontrolu, čištění topné vody a odstraňování případné koroze.
Otázka: Jaké jsou nevýhody měděných trubek v topných systémech?
Vyšší pořizovací cena a potřeba odborné montáže představují hlavní nevýhody oproti jiným materiálům.
