Jak správně zapojit vypínač a světlo: kompletní schéma a postup
Správné zapojení vypínače světla a žárovky je základem bezpečné elektroinstalace v domácnosti. Dodržení správného schématu a pečlivé propojení vodičů minimalizuje riziko zkratu či úrazu elektrickým proudem. Poradím vám, jak postupovat krok za krokem a na co si dát pozor při instalaci.
⭐ Zásadní body
- Před zapojením vypínače vždy vypněte jistič a ověřte nepřítomnost napětí pomocí fázové zkoušečky.
- Fázový vodič je obvykle černý nebo hnědý a připojuje se na vstup vypínače, nulový modrý vede přímo ke svítidlu.
- Izolaci vodičů je třeba stáhnout přibližně na 6 mm před připojením ke svorkám.
- Nejpoužívanější typ vypínače je jednopólový (řazení č.1) pro ovládání světla z jednoho místa.
- Po instalaci je vhodné zkontrolovat funkčnost a případně provést revizi elektroinstalace revizním technikem.
Jak bezpečně vypnout elektřinu a připravit si nářadí na zapojení vypínače a světla
Před zapojením vypínače světla a žárovky vždy vypněte jistič konkrétního okruhu, ideálně i hlavní jistič nebo proudový chránič, abyste zcela odpojili přívod elektřiny (silring.cz, svet-svitidel.cz). Po vypnutí použijte fázovou zkoušečku nebo tester napětí k ověření, že v obvodu není elektrický proud (ielektra.cz). Dotýkejte se vodičů pouze izolovaným nářadím, nikdy ne holýma rukama, i když je jistič vypnutý (silring.cz). Práce na elektroinstalaci by měla být prováděna osobou s elektrotechnickým vzděláním a platnou vyhláškou; po zásahu doporučuji revizi elektroinstalace revizním technikem (silring.cz).

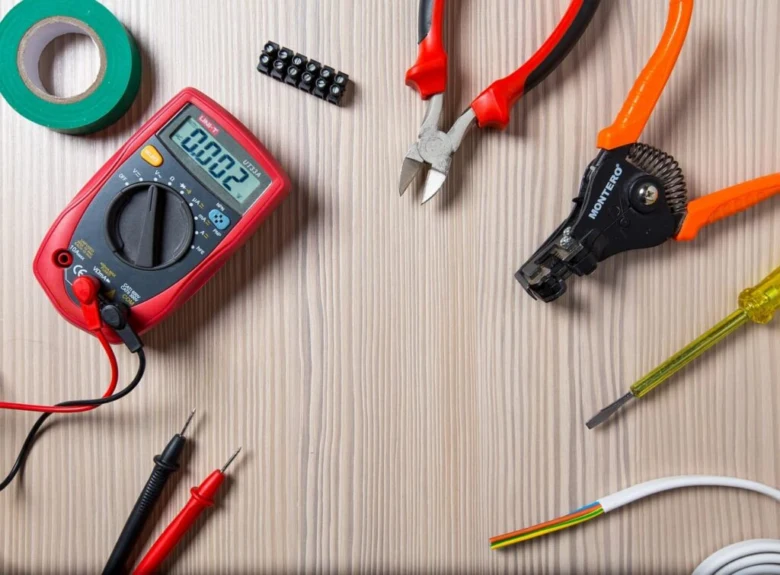

Pro zapojení použijte nářadí s odpovídající izolací, například šroubovák s izolací do 1000 V, kleště na odizolování vodičů a kabelový nůž JOKARI (ielektra.cz). Odizolování vodičů by mělo být přibližně 6 mm, aby nedošlo ke kontaktu holých částí s kovovými prvky mimo svorkovnici (x-idea.cz). Při upevňování vodičů do svorek pevně utáhněte šrouby, aby se vodiče nepovolily a nevzniklo riziko jiskření (x-idea.cz).
- Vypněte jistič konkrétního okruhu a ideálně i hlavní jistič nebo proudový chránič
- Ověřte nepřítomnost napětí fázovou zkoušečkou nebo testerem napětí
- Použijte šroubovák s izolací do 1000 V, kleště a kabelový nůž na odizolování
- Odizolujte vodiče asi na 6 mm, zkontrolujte pevnost upevnění ve svorkách
- Dodržujte bezpečnostní pravidla a nedotýkejte se vodičů holýma rukama
Tip: Častou chybou je nedostatečné utažení svorek, což může vést k přehřívání a zkratu. Dále si dejte pozor, aby nulový vodič (modrý) nebyl přerušen vypínačem, protože to může způsobit nefunkčnost světla a bezpečnostní rizika.
Odborná rada: Tento postup se hodí pro běžné domácí instalace s jednopólovými a schodišťovými vypínači. Pro složitější systémy s více vypínači nebo inteligentním ovládáním doporučuji konzultaci s kvalifikovaným elektrikářem.
Dodržováním těchto kroků zajistíte bezpečné a správné připojení vypínače světla a žárovky podle schématu zapojení.
Barevné značení vodičů a jejich správné připojení ve světelném okruhu
Barevné značení vodičů je při zapojení elektroinstalace zásadní pro bezpečnost a správnou funkci světelného okruhu. Fázový vodič, označený černou nebo hnědou barvou, se připojuje na vstup vypínače světla, konkrétně na svorku označenou L. Tento vodič přivádí elektrický proud, který vypínač přeruší nebo spojí podle potřeby. Modrý nulový vodič vede přímo ke svítidlu na svorku N a nesmí být přerušen vypínačem, protože uzavírá elektrický obvod. Žlutozelený ochranný vodič (PE) se připojuje na kovové části svítidla, aby zajistil ochranu před úrazem elektrickým proudem; tento vodič by měl být veden nejdelší trasou, aby při vytržení kabelu zůstal připojen nejdéle.

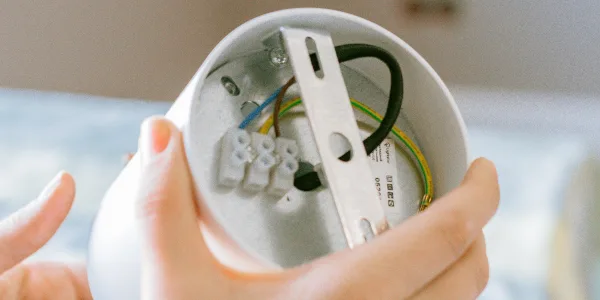

Jak správně zapojit kabely do světla a vypínače
- Připojte fázový vodič (černý nebo hnědý) na svorku L vypínače světla
- Modrý nulový vodič zapojte přímo na svorku N ve svítidle, bez přerušení vypínačem
- Žlutozelený ochranný vodič připojte na zemnící svorku svítidla, která je spojena s kovovou konstrukcí
- Odizolujte vodiče přibližně na 6 mm a pevně utáhněte šrouby svorek, aby nedošlo k povolení spojení
- Použijte vhodné nářadí s izolací do 1000 V a před zapojením vždy ověřte vypnutí napětí fázovou zkoušečkou
Tip: Častou chybou je přerušení nulového vodiče vypínačem, což může způsobit nefunkčnost světla nebo nebezpečné stavy. Pro správnou funkci a bezpečnost musí nulový vodič vést přímo ke svítidlu bez přerušení.
Pro koho se to hodí: Tento způsob zapojení je vhodný pro běžné jednopólové vypínače ovládající jedno světlo z jednoho místa. Pro koho NE: Není vhodný pro schodišťové nebo křížové vypínače, které vyžadují jiné zapojení vodičů a speciální schémata.
Dodržení barevného značení a správného připojení vodičů výrazně zvyšuje bezpečnost elektroinstalace a minimalizuje riziko poruch či úrazů elektrickým proudem. Po dokončení zapojení doporučuji provést revizi elektroinstalace kvalifikovaným revizním technikem.
Typy vypínačů a jejich schémata zapojení
V elektroinstalaci existuje několik základních typů vypínačů světla, každý s odlišným schématem zapojení. Přehledné pochopení těchto schémat usnadní správné připojení vodičů a zvýší bezpečnost elektro v domácnosti.
Jednopólový vypínač (řazení č.1)
Jednopólový vypínač je nejpoužívanější typ, který ovládá světlo z jednoho místa. Vhodný je zejména do menších místností, kde není potřeba ovládat svítidlo z více míst. Schéma zapojení je jednoduché a spočívá v přerušení fáze mezi zdrojem a žárovkou.
Schodišťový vypínač (řazení č.6)
Schodišťový vypínač slouží k ovládání světla ze dvou různých míst, což je praktické například na chodbách a schodištích. Jeho schéma zapojení zahrnuje dva vypínače propojené přepínacími kontakty, které umožňují zapnutí nebo vypnutí světla z obou míst.
Křížový vypínač (řazení č.7)
Křížový vypínač se používá pro ovládání světla ze tří a více míst a instaluje se mezi dva schodišťové vypínače. Tento typ vypínače umožňuje flexibilní řízení osvětlení v rozsáhlejších prostorách podle schématu zapojení řazení č.7.
| Typ vypínače | Řazení | Počet ovládacích míst | Použití |
|---|---|---|---|
| Jednopólový | č.1 | 1 | Menší místnosti |
| Schodišťový | č.6 | 2 | Chodby, schodiště |
| Křížový | č.7 | 3 a více | Větší prostory s více míst |
Tip: Při zapojení vypínače a žárovky vždy dodržujte správné schéma zapojení a zkontrolujte, že jsou vodiče pevně připojeny. Častou chybou je zaměnění fázového a nulového vodiče, což ohrožuje bezpečnost elektroinstalace. Pro jednoduché osvětlení v malých místnostech se hodí jednopólový vypínač, zatímco schodišťový nebo křížový vypínač je vhodný pro ovládání z více míst.
Krok za krokem: Jak správně zapojit jednopólový vypínač a světlo
Správné zapojení jednopólového vypínače a žárovky vyžaduje pečlivý postup a dodržení bezpečnostních pravidel. Níže najdete návod na zapojení vypínače světla krok za krokem, který usnadní práci i začátečníkům.
Příprava a bezpečnostní opatření
- Vypněte jistič – zajistěte, aby v obvodu nebylo napětí.
- Ověřte nepřítomnost napětí – použijte fázovou zkoušečku k bezpečnostní kontrole.
- Připravte si nářadí – šroubovák, odizolovač vodičů a další potřebné pomůcky.
Odizolování a připojení vodičů
- Odizolujte vodiče – odstraňte izolaci na délku 6 mm, aby byl měděný vodič viditelný.
- Rozlište vodiče podle barevného značení – obvykle fáze (hnědá nebo černá) a nulák (modrá).
- Připojte vodiče ke svorkám – upevněte je pevně do svorek vypínače světla, aby nedošlo k uvolnění.

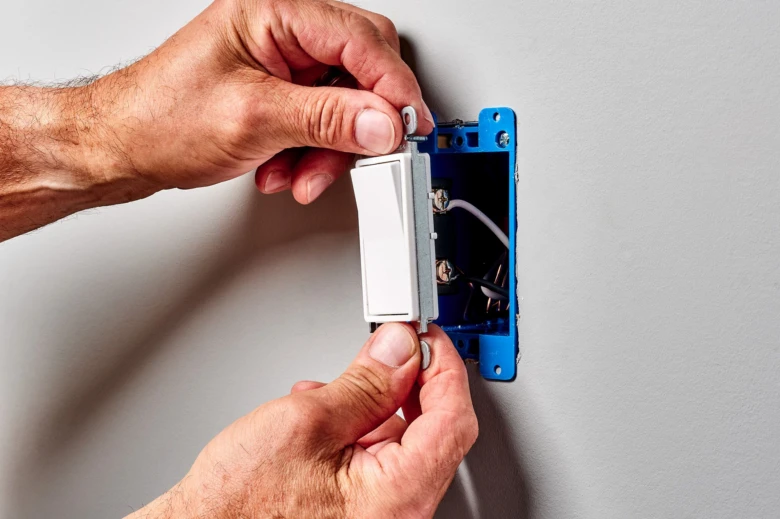

Montáž vypínače a test funkčnosti
- Namontujte vypínač – pevně jej přišroubujte do elektroinstalační krabice.
- Utáhněte svorky – zajistěte, aby vodiče byly bezpečně zafixované.
- Zapněte jistič – proveďte test funkčnosti světla a ověřte správné zapojení žárovky.
Tip: Při zapojení vypínače světla vždy dbejte na bezpečnost elektro a kontrolujte pevnost svorek, protože uvolněné vodiče mohou způsobit zkrat nebo jiskření.
Jak zapojit dva vypínače na jedno světlo (schodišťové a křížové zapojení)
Pro správné ovládání světla ze dvou a více míst se využívají speciální typy vypínačů známé jako schodišťový a křížový vypínač. Podívejme se na jejich zapojení podle platných schémat, která zohledňují bezpečnost elektro a správné zapojení vodičů.
Zapojení schodišťového vypínače (řazení č.6)
Schodišťový vypínač umožňuje ovládat jedno světlo ze dvou míst. Podle schématu zapojení řazení č.6 se používají dva vypínače spojené dvěma vodiči, které přepínají fázi k žárovce. Tento způsob zapojení je běžný například na chodbách nebo v schodištích. Pro bezpečnost elektro je nutné dbát na správné označení vodičů a ověřit funkčnost před zakrytím instalačních krabic.
| Prvek | Funkce | Barva vodiče |
|---|---|---|
| Fáze (L) | Napájení | Hnědá/černá |
| Přepínací vodiče | Propojení vypínačů | Šedá/modrá |
| Výstup k žárovce | Ovládání světla | Žlutá |
Zapojení křížového vypínače (řazení č.7)
Křížový vypínač se instaluje mezi dva schodišťové vypínače a umožňuje ovládání světla ze tří a více míst. Podle schématu řazení č.7 přepíná signál mezi vodiči vedoucími ke schodišťovým vypínačům. Toto zapojení je vhodné pro rozsáhlejší elektroinstalace, například v dlouhých chodbách nebo místnostech s více vstupy. Při zapojení je nezbytné přesně dodržet pořadí vodičů, aby byla zajištěna správná funkce a bezpečnost elektro.
| Prvek | Umístění | Funkce |
|---|---|---|
| Schodišťový vypínač | Začátek a konec obvodu | Přepínání fáze |
| Křížový vypínač | Mezi schodišťové vypínače | Přepínání spojení vodičů |
| Žárovka | Na konci obvodu | Světelný zdroj |
Tip: Při zapojení více vypínačů dbejte na správné označení a pevné uchycení vodičů, aby se předešlo zkratům a poruchám.
Pro koho se to hodí: Pro domácnosti a objekty s více vstupy, kde je potřeba pohodlné ovládání světla z několika míst.
Pro koho NE: Pro jednoduché místnosti s jedním vstupem, kde stačí běžný vypínač.
Doporučené postupy a bezpečnostní kontroly po instalaci
Po správném zapojení vypínače světla a žárovky podle schématu zapojení je nezbytné provést konkrétní kontroly, které zajistí bezpečnost elektroinstalace a bezchybný provoz světelného okruhu.
Revize elektroinstalace
Revizi elektroinstalace musí provést kvalifikovaný revizní technik s platnou vyhláškou ihned po dokončení montáže vypínače a žárovky. Revize ověří správnost připojení vodičů podle barevného značení (fáze L černá/hnědá, nulák N modrý, ochranný PE žlutozelený) a potvrdí dodržení platných ČSN norem a bezpečnostních předpisů. Revizní technik zkontroluje také pevnost svorek, správnou funkci jističů a chráničů a celkovou bezpečnost instalace.
Kontrola pevnosti svorek
Pevné utažení svorek je zásadní pro prevenci přehřívání a jiskření, které může vést k požáru nebo poruše obvodu. Po instalaci doporučuji zkontrolovat, že jsou všechny svorky utažené s dostatečným momentem, aby vodiče neklouzaly a nebyly poškozené. Odizolovaná délka vodiče by měla být přibližně 6 mm, aby nedocházelo ke kontaktu měděných částí s kovovými díly mimo svorkovnici.
- Přesvědčte se, že fázový vodič (L) je připojen na vstup vypínače a nulový vodič (N) vede přímo ke svítidlu bez přerušení vypínačem.
- Vyhněte se časté chybě: připojení nulového vodiče na svorku vypínače, což může způsobit nefunkčnost nebo nebezpečné stavy.
- Pravidelně kontrolujte elektroinstalaci zejména po změnách svítidel či úpravách zapojení, aby nedošlo k uvolnění vodičů nebo poškození izolace.
Tip: Práci na elektroinstalaci vždy provádějte při vypnutém hlavním jističem a ověřte nepřítomnost napětí fázovou zkoušečkou. Dotýkání se vodičů bez izolace je zakázané i po vypnutí jističe.
Provádění revize a kontrol po instalaci vypínače a žárovky se hodí pro všechny domácí i komerční instalace. Naopak pro laiky bez elektrotechnického vzdělání není vhodné zasahovat do zapojení bez odborné asistence, protože nesprávné připojení může vést k úrazu elektrickým proudem nebo požáru.
Nejčastější chyby při zapojení vypínače a jak se jim vyhnout
Při zapojení vypínače světla podle schématu často dochází k několika zásadním chybám, které ohrožují bezpečnost elektroinstalace. Nejčastější chybou je přerušení nulového vodiče vypínačem, což není správné a může způsobit nebezpečné stavy při provozu žárovky. Dalším problémem bývá nesprávné barevné značení vodičů, které komplikuje správné zapojení vodičů a zvyšuje riziko chyb.
Dále je časté nedotažení svorek, které vede k nekvalitnímu kontaktu a může způsobit přehřívání nebo zkrat. Pro správné zapojení vypínače a světla s jednoduchým schématem je nutné důsledně dodržovat barevné značení a pevně utahovat všechny svorky.
- Nepřerušujte nulový vodič vypínačem, ten musí zůstat stále spojený
- Respektujte barevné značení vodičů podle platných norem
- Pevně utáhněte svorky, aby nedocházelo k uvolnění kontaktu
- Dodržujte bezpečnost elektro při manipulaci s instalací
Jaké jsou běžné chyby při zapojení vypínače světla
Správné zapojení kabelů do světla a vypínače je základem bezpečné elektroinstalace. Vyvarujte se výše uvedených chyb a vždy pracujte podle schématu zapojení.
Montáž a připojení různých typů žárovek ke správnému vypínači
LED žárovky vyžadují kompatibilní vypínač světla, často s funkcí tlumení, protože běžné spínače mohou způsobit blikání nebo poškození. Halogenové žárovky mají specifické požadavky na zapojení vodičů kvůli vyššímu odběru a citlivosti na spínací proudy. Kompaktní zářivky se zpravidla připojují bez zvláštních úprav, ale je třeba dodržet bezpečnost elektro při instalaci.
Tipy na správné připojení světelného vypínače a žárovky
- Zkontrolujte kompatibilitu vypínače s typem žárovky podle schématu zapojení
- Používejte vhodné kabely a dodržujte pravidla bezpečnosti elektro
- Vyhněte se zapojování vypínače s nevhodnými LED žárovkami, aby nedocházelo k blikání
- Halogenové žárovky zapojujte s odpovídajícím vypínačem a dodržujte správné zapojení vodičů
Správné zapojení vypínače a žárovky výrazně prodlužuje životnost elektroinstalace a zajišťuje bezpečný provoz světelného systému.
Řešení problémů a diagnostika nefunkčního světla nebo vypínače po zapojení
Nejčastější příčinou nefunkční elektroinstalace jsou volné svorky, které přerušují spojení a zabrání průchodu elektrického proudu. Dalším častým problémem je vadná žárovka, která světlo vůbec nerozsvítí. Nesprávné zapojení vodičů ve vypínači světla pak způsobuje, že se světlo neovládá správně nebo vůbec. Pro správnou diagnostiku doporučuji postupovat podle návodu na zapojení vypínače a světla s jednoduchým schématem, který zahrnuje kontrolu utažení svorek a výměnu žárovky.
- Zkontrolujte pevnost a správné umístění svorek ve vypínači a svítidle
- Ověřte, zda žárovka není spálená a je správného typu
- Projděte zapojení vodičů podle schématu zapojení, zda odpovídá standardům bezpečnosti elektro
- Použijte vhodný nástroj pro test napětí k ověření průchodu proudu
Tip: Častou chybou je zaměnění fázového a nulového vodiče, což znemožňuje správnou funkci vypínače. Dodržujte proto vždy schéma zapojení a bezpečnostní opatření.
Časté dotazy
Jak správně zapojit vypínač na světlo?
Vypněte jistič, ověřte nepřítomnost napětí fázovou zkoušečkou, připojte fázový vodič (černý/hnědý) na vstup vypínače, nulový vodič (modrý) vede přímo ke svítidlu, utáhněte svorky a otestujte funkčnost.
Jak zapojit kabely do světla správně?
Fázový vodič připojte na svorku svítidla, nulový vodič vede přímo ke svítidlu, ochranný vodič (žlutozelený) připojte na kovové části svítidla; vodiče odizolujte na 6 mm.
Jak zapojit dva vypínače na jedno světlo?
Použijte schodišťový vypínač (řazení č.6) pro ovládání ze dvou míst, křížový vypínač (řazení č.7) pro ovládání ze tří a více míst podle schémat zapojení.
Jak správně zapojit vypínač 6 7 7 6?
Zapojení zahrnuje dva schodišťové vypínače (6) a jeden nebo více křížových vypínačů (7) mezi nimi, přičemž vodiče jsou propojeny podle schématu řazení č.6 a 7.
Jaké jsou nejčastější chyby při zapojení vypínače světla?
Přerušení nulového vodiče vypínačem, nesprávné barevné připojení a nedostatečné utažení svorek mohou vést k nefunkčnosti a bezpečnostním rizikům.
Jaká je doporučená délka odizolování vodičů při zapojení?
Izolace vodičů by měla být stažena přibližně na 6 mm, aby se zajistil pevný kontakt ve svorkách.
Co dělat, pokud po instalaci světlo nesvítí?
Zkontrolujte utažení svorek, správné připojení vodičů a stav žárovky; v případě přetrvávajících problémů kontaktujte elektrikáře.
Jaké nářadí je potřeba pro zapojení vypínače světla?
Použijte šroubovák s izolací do 1000 V, kleště, odizolovač a fázovou zkoušečku pro bezpečnou práci.
Kdy je vhodné provést revizi elektroinstalace po zapojení vypínače?
Po větších zásazích do elektroinstalace doporučuje revize revizním technikem zajistit bezpečný a správný provoz.
Jak zapojit vypínač světla podle elektrotechnických norem?
Dodržujte barevné značení vodičů, používejte schémata zapojení odpovídající typu vypínače a vždy vypněte jistič před prací.
Jak bezpečně odpojit elektřinu před zapojením vypínače a světla?
Nejprve vypněte hlavní jistič a ověřte zkoušečkou napětí, že obvod je bez proudu, což je základní bezpečnostní krok číslo jedna.
Jaké jsou základní barevné značení vodičů při zapojení světelného vypínače?
Fázový vodič je obvykle hnědý nebo černý, nulový modrý a ochranný zelenožlutý; správné připojení podle těchto barev je klíčové pro bezpečnost a funkčnost.
