Jak udělat elektroinstalaci v zemi krok za krokem kompletně

Elektroinstalace v zemi vyžaduje přesné dodržování norem, zejména co se týká hloubky kabelu v zemi a použití ochranných trubek elektro. Správná zemní kabeláž zajistí bezpečný a dlouhodobý provoz elektrických rozvodů pod povrchem. Tento průvodce vás provede jednotlivými kroky, jak instalaci provést efektivně a bez rizika.

Jak správně naplánovat elektroinstalaci v zemi

Plánování elektroinstalace v zemi je klíčové pro bezpečné a efektivní vedení zemní kabeláže. Projekt elektroinstalace musí zahrnovat přesné rozmístění zásuvek, vypínačů, vedení kabelů i vhodné umístění rozvaděče s rezervou 20-30 % pro budoucí rozšíření a úpravy. Důležitou součástí je také blokové schéma, které zohledňuje dispozici objektu a usnadňuje revizi elektroinstalace či případné opravy.

Jak sestavit projekt elektroinstalace v zemi

Projekt elektroinstalace vyžaduje podrobnou dokumentaci, která zahrnuje plán kabeláže, rozmístění zásuvek a vypínačů a umístění rozvaděče. Do rozvaděče je nezbytné zakomponovat rezervu 20-30 % pro případné budoucí přístavby nebo změny instalace. Blokové schéma pomáhá vizualizovat celou elektroinstalaci včetně ochranných prvků, což usnadňuje dodržení norem a plánování hloubky uložení kabelů v zemi. Takový projekt elektroinstalace je základem pro bezpečnou a funkční zemní kabeláž.

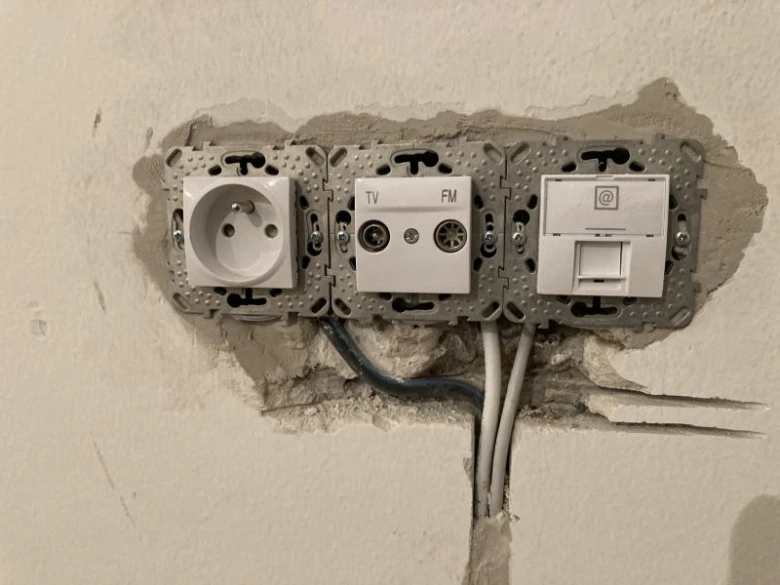

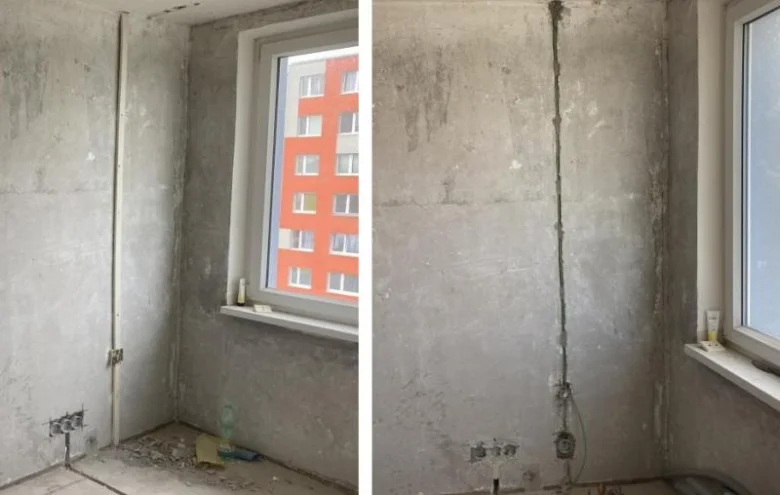

Jak rozmístit prvky elektroinstalace v zemi

Optimální rozmístění zásuvek, rozvaděčů a vedení kabelů musí respektovat bezpečnostní normy a praktičnost budoucí údržby. Zásuvky by měly být umístěny tak, aby byly snadno dostupné a zároveň chráněné před mechanickým poškozením. Rozvaděč se doporučuje umístit na dobře přístupné místo, zároveň s dostatečnou rezervou pro rozšíření. Elektroinstalace v zemi vyžaduje použití ochranných trubek elektro a správnou hloubku kabelu v zemi, která odpovídá českým normám. Tento přístup usnadňuje revize elektroinstalace a zajišťuje dlouhodobou bezpečnost.

• Vypracovat podrobný projekt elektroinstalace s rozmístěním prvků
• Zahrnout rezervu 20-30 % v rozvaděči pro budoucí rozšíření
• Vytvořit blokové schéma dle dispozice objektu
• Respektovat bezpečnostní normy a správnou hloubku kabeláže
• Použít ochranné trubky elektro pro ochranu kabelů v zemi

Jak vybrat a připravit materiály pro elektroinstalaci v zemi

Pro správnou elektroinstalaci v zemi je klíčové zvolit kvalitní materiály, které odolají vlhkosti, mechanickému poškození a splní bezpečnostní normy. Následující podsekce popisují, jak vybrat vhodné kabely a ochranné komponenty pro dlouhodobou a bezpečnou instalaci.

Jak vybrat správné kabely pro elektroinstalaci v zemi

Pro zemní kabeláž se obvykle používá kabel CYKY, který je určen pro pevné rozvody a disponuje zvýšenou odolností vůči vlhkosti a mechanickému namáhání. Průřez kabelu volíte podle plánované zátěže a délky vedení, často se používají průřezy od 2,5 mm² do 6 mm². Barevné označení vodičů musí odpovídat platným ČSN normám: modrý vodič je nulový, hnědý nebo černý fázový a zelenožlutý ochranný. Správný výběr kabelu výrazně ovlivňuje bezpečnost a funkčnost elektroinstalace v zemi.

Jak připravit ochranné materiály a komponenty pro elektroinstalaci v zemi

Ochranné trubky elektro slouží k mechanickému zabezpečení kabelů proti poškození a zajišťují snadnou výměnu kabelů v budoucnu. Doporučuje se používat trubky z PVC nebo HDPE s dostatečnou tloušťkou stěny. Komponenty do rozvaděče od ověřených značek jako Eaton, Hager, Schneider Electric nebo ABB garantují spolehlivost a bezpečnost celé elektroinstalace. Tyto firmy nabízejí jističe, pojistky i svorkovnice, které splňují požadavky revize elektroinstalace a podporují dlouhodobý provoz bez problémů.

• Kabel CYKY pro pevné rozvody v zemi
• Barevné značení vodičů podle ČSN
• Ochranné trubky z PVC nebo HDPE
• Komponenty Eaton, Hager, Schneider Electric, ABB do rozvaděče
• Dodržení hloubky kabelu v zemi dle projektu elektroinstalace

Jak uložit a chránit kabely v zemi včetně doporučené hloubky

Při elektroinstalaci v zemi je klíčové správné uložení kabelů tak, aby byly chráněny proti vlhkosti i mechanickému poškození. Dodržení doporučené hloubky a použití vhodných ochranných materiálů výrazně prodlužuje životnost zemní kabeláže a zajišťuje bezpečnost celé instalace.

Jak správně uložit kabely do země podle doporučené hloubky

Elektrické kabely se v zemi ukládají minimálně do hloubky 60 cm, což je nutná norma k ochraně před mechanickým poškozením, například při zahradních pracích nebo náhodném přejetí. Tato hloubka zároveň pomáhá izolovat kabely proti vlhkosti a teplotním výkyvům, které by mohly snížit jejich spolehlivost. Před uložením je vhodné připravit drenážní vrstvu z písku či štěrku, která zlepší odvod vody a ochrání kabely před dlouhodobým působením vlhkosti. Hloubka kabelu v zemi by měla odpovídat také projekt elektroinstalace a být potvrzena revizí elektroinstalace, která zkontroluje správné provedení a bezpečnost.

1. Výkop rýhy – zajistěte hloubku minimálně 60 cm podle projektu elektroinstalace
2. Příprava podloží – nasypte vrstvu štěrku nebo písku pro zajištění odvodu vody
3. Uložení kabelu – položte kabel rovnoměrně do výkopu bez zbytečných ohybů
4. Kontrola polohy – ověřte, že kabel není v kontaktu s ostrými předměty nebo kameny
5. Zasypání – zasypte kabel pískem a následně zeminou, aby byla dodržena ochrana proti mechanickému poškození

Jak použít ochranné chráničky a materiály proti vlhkosti

Použití ochranných chrániček, například plastových trubek určených pro elektroinstalace v zemi, zabraňuje přímému kontaktu kabelu s okolní zeminou a chrání jej před mechanickým poškozením při zemních pracích. Chráničky elektro zároveň usnadňují případné opravy či výměnu kabelu bez nutnosti rozsáhlého kopání. Materiály proti vlhkosti zahrnují voděodolné pásky a speciální ochranné obaly, které se aplikují na spoje kabelů uložených v zemi, čímž se minimalizuje riziko průniku vody do kabeláže. Pro správnou instalaci elektroinstalace v zemi podle českých norem je nutné použít certifikované ochranné trubky elektro a zajistit, aby spoje kabelů byly řádně utěsněné.

1. Výběr chrániček – použijte trubky s certifikací pro zemní vedení
2. Vložení kabelu – protáhněte kabel přes ochrannou trubku, nezapomeňte na rezervu pro pohyb
3. Utěsnění spojů – aplikujte voděodolné materiály na spoje kabelů uložených v zemi
4. Kontrola izolace – ověřte, že ochranné prvky nejsou poškozené před zasypáním
5. Zasypání a označení – po uložení chrániček označte trasu kabelu varovnou páskou pro budoucí práce

Tip: Častou chybou je uložení kabelu příliš mělce, pod 60 cm, což zvyšuje riziko poškození při běžné zahradní údržbě. Pro koho se elektroinstalace v zemi hodí, jsou majitelé rodinných domů s potřebou bezpečného a skrytého vedení kabelů; naopak u dočasných instalací nebo v místech s častými zásahy do země se doporučuje zvážit jiné způsoby vedení kabeláže.

Jak bezpečně spojit a napojit kabely uložené v zemi

Spojení kabelů uložených v zemi musí splňovat požadavky na vodotěsnost a mechanickou odolnost podle platné normy ČSN 33 2000-4-41. Použijte speciální spojky určené pro zemní kabeláž s krytím minimálně IP68, které zajistí dlouhodobou izolaci a ochranu proti pronikání vlhkosti a chemickým vlivům půdy. Spoje je třeba mechanicky zpevnit a chránit v ochranných trubkách elektro vhodného průměru, aby nedošlo k poškození kabelu při zasypání nebo při případném pohybu zeminy.

Uzemnění spojů je klíčové pro bezpečnost elektroinstalace v zemi a musí odpovídat požadavkům normy ČSN EN 62305 pro ochranu před bleskem. Každý spoj musí být připojen k uzemňovacímu systému, který snižuje riziko úrazu elektrickým proudem a chrání instalaci před přepětím. Hromosvod, pokud je součástí zemní elektroinstalace, musí být připojen k uzemňovacímu vodiči pomocí svorek s certifikací dle ČSN EN 62561 a jeho funkčnost ověřena při povinné revizi elektroinstalace.

Jak spojit elektrické kabely uložené v zemi krok za krokem

• Připravte konce kabelů očištěním izolace a odizolováním vodičů v délce 10-15 mm podle doporučení výrobce spojek
• Použijte vodotěsné spojky s krytím IP68 určené pro zemní kabeláž, například gelové nebo epoxidové typy, které zaručují trvalou ochranu proti vlhkosti
• Pečlivě utěsněte spoj izolačními páskami s vysokou odolností vůči vlhkosti a mechanickému namáhání, následně umístěte do ochranné trubky elektro z PVC nebo HDPE s minimální tloušťkou stěny 2 mm
• Uzemněte spoj dle ČSN 33 2000-4-41, připojte ochranný vodič (zelenožlutý) ke svorce uzemnění a ověřte správné propojení s hlavním uzemňovacím systémem
• Připojte hromosvod k uzemňovacímu systému pomocí svorek s certifikací ČSN EN 62561 a zajistěte kontrolní měření uzemnění při revizi elektroinstalace odborníkem s oprávněním

Tip: Na co si dát pozor – častou chybou je nedostatečné utěsnění spojů, které vede k pronikání vlhkosti, degradaci izolace a následnému zkratu. Doporučená minimální hloubka uložení kabelů v zahradě je 60 cm, aby byla zajištěna ochrana před mechanickým poškozením a mrazem. Pro domácí instalace je vhodné použít kabely s označením CYKY-J nebo CYKY-O v ochranných trubkách, které splňují bezpečnostní normy.

Pro koho se to hodí: Tento postup je nezbytný pro venkovní elektroinstalace v rodinných domech, zahradách a malých objektech, kde je potřeba spolehlivost a bezpečnost. Není vhodný pro instalace prováděné bez odborné revize nebo bez použití certifikovaných materiálů, protože hrozí riziko úrazu a poškození majetku.

Jak provést testování a revizi elektroinstalace v zemi

Testování elektroinstalace v zemi představuje klíčový krok pro ověření funkčnosti a bezpečnosti zemní kabeláže. Základní metodou je měření izolačního odporu megohmmetrem, které musí dosahovat minimálně 1 MΩ u nových instalací podle normy ČSN 33 2000-4-41. Toto měření odhalí poškození izolace kabelů uložených v ochranných trubkách elektro a případné zkraty. Dále je nezbytné prověřit správnou funkci proudového chrániče s vybavovacím proudem 30 mA, který chrání před úrazem elektrickým proudem a zajišťuje vypnutí při poruše.

Revize elektroinstalace v zemi musí potvrdit shodu s platnými bezpečnostními předpisy a normami, zejména ČSN 33 2000-4-41 a vyhlášky 508/2009 Sb. Revizi provádí kvalifikovaný revizní technik s oprávněním, který kontroluje nejen měření parametrů, ale také správné provedení spojů kabelů, jejich izolaci a hloubku uložení kabelu v zemi, která by měla být minimálně 60 cm pod povrchem dle platných norem. Revizní zpráva je nezbytná pro kolaudaci a zajištění pojištění majetku.

• Měření izolačního odporu megohmmetrem s minimální hodnotou 1 MΩ
• Kontrola funkčnosti proudového chrániče s vybavovacím proudem 30 mA
• Testování zásuvek a vypínačů na správné zapojení a funkčnost
• Vizualní kontrola spojů kabelů, jejich izolace a správné hloubky uložení

Jak provést testování elektroinstalace v zemi

Testování elektroinstalace v zemi je nutné provádět po dokončení instalace a před jejím uvedením do provozu. Doporučuje se také pravidelná revize elektroinstalace minimálně jednou za 5 let nebo po každé zásadní úpravě. Bez odborné revize a potvrzení bezpečnosti není možné elektroinstalaci zkolaudovat, což může vést k neproplacení škod pojišťovnou a zvýšenému riziku úrazu elektrickým proudem.

Častá chyba: Podcenění kontroly hloubky uložení kabelu v zemi, která při nedodržení 60 cm zvyšuje riziko mechanického poškození a zkratu.

Pro koho se to hodí: Pro majitele rodinných domů a zahrad, kteří chtějí mít elektroinstalaci bezpečnou a dlouhodobě spolehlivou.

Pro koho NE: Pro laiky bez odborného oprávnění, kteří by měli vždy svěřit testování a revizi kvalifikovanému elektrikáři.

Časté dotazy k elektroinstalaci v zemi

Otázka: Jak hluboko musí být uložen elektrický kabel v zemi?

Minimální hloubka kabelu v zemi je 60 cm, což chrání kabel před mechanickým poškozením a vlivy počasí podle platných norem.

Otázka: Jaké materiály jsou vhodné pro elektroinstalaci v zemi?

Pro zemní kabeláž se používají kabely typu CYKY uložené v ochranných plastových trubkách nebo chráničkách, které zajišťují izolaci proti vlhkosti a mechanickému poškození.

Otázka: Jak správně spojit elektrické kabely uložené v zemi?

Spoje musí být vodotěsné a provedené pomocí speciálních svorek a izolačních materiálů s důrazem na správné uzemnění v souladu s projektem elektroinstalace.

Otázka: Kdo může provádět elektroinstalaci v zemi?

Elektroinstalaci smí realizovat pouze kvalifikovaný elektrikář s platným oprávněním dle vyhlášky 508/2009 a nařízení vlády č. 194/2022 Sb.

Otázka: Jak se provádí revize elektroinstalace v zemi?

Revize elektroinstalace zahrnuje kontrolu zapojení, měření izolačního odporu a funkčnosti ochranných zařízení, kterou provádí autorizovaný revizní technik.

Otázka: Jak zajistit ochranu kabelů proti vlhkosti v zemi?

Použití ochranných trubek elektro a chrániček plastového typu zabraňuje pronikání vlhkosti a mechanickému poškození kabelů v zemi.

Otázka: Jak označit a dokumentovat kabely vedené v zemi?

Kabely se barevně označují a zaznamenávají do dokumentace spolu s přesnou trasou a hloubkou pro usnadnění budoucí údržby.

Otázka: Jak dlouho trvá instalace elektroinstalace v zemi v bytě 2kk?

Instalace obvykle trvá 3 až 4 dny včetně přípravných prací, uložení kabelů a finálních kontrol.

Otázka: Jaké jsou nejčastější chyby při elektroinstalaci v zemi?

Časté chyby jsou nedodržení hloubky kabelu, nekvalitní spoje kabelů, absence revize a nedostatečné zabezpečení proti vlhkosti.

Otázka: Jak správně schovat elektrický kabel na zemi?

Kabely je třeba uložit do výkopu, vložit do ochranných trubek, zasypat pískem a zeminou a označit – tím se minimalizuje riziko poškození.

Otázka: Jaké jsou bezpečnostní normy pro elektroinstalaci v zemi?

Elektroinstalace musí odpovídat normě ČSN 33 2000-4-41, zahrnující správné uzemnění, použití jističů a proudových chráničů.

Otázka: Jak provést testování funkčnosti elektroinstalace v zemi?

Testování zahrnuje měření izolačního odporu, ověření funkce chráničů a kontrolu zásuvek, vše podle platných českých norem.

Otázka: Jak zohlednit půdní a klimatické podmínky při elektroinstalaci v zemi?

Materiály i hloubka uložení kabelů se volí podle typu půdy a vlhkosti, aby elektroinstalace byla odolná a bezpečná.

Otázka: Je možné elektroinstalaci v zemi udělat svépomocí?

Svépomocná instalace je možná, ale doporučuje se spolupráce s kvalifikovaným elektrikářem a dodržení všech bezpečnostních pravidel.

Otázka: Jak připojit hromosvod k zemní elektroinstalaci?

Hromosvod se připojuje k uzemnění elektroinstalace pomocí speciálních svorek a vodičů podle ČSN, čímž se zajišťuje ochrana proti blesku.
