Jednofázový elektromotor schéma zapojení a hlavní výhody

Jednofázový elektromotor s kondenzátorem představuje efektivní řešení pro pohon zařízení s jednoduchým elektrickým připojením. Schéma zapojení motoru s rozběhovým kondenzátorem umožňuje snadnou instalaci i reverzaci otáček, což zvyšuje jeho univerzálnost v domácím i průmyslovém prostředí. Výhody tohoto typu motoru oceníte zejména tam, kde není dostupná třífázová síť.

Jak funguje jednofázový elektromotor s kondenzátorem?

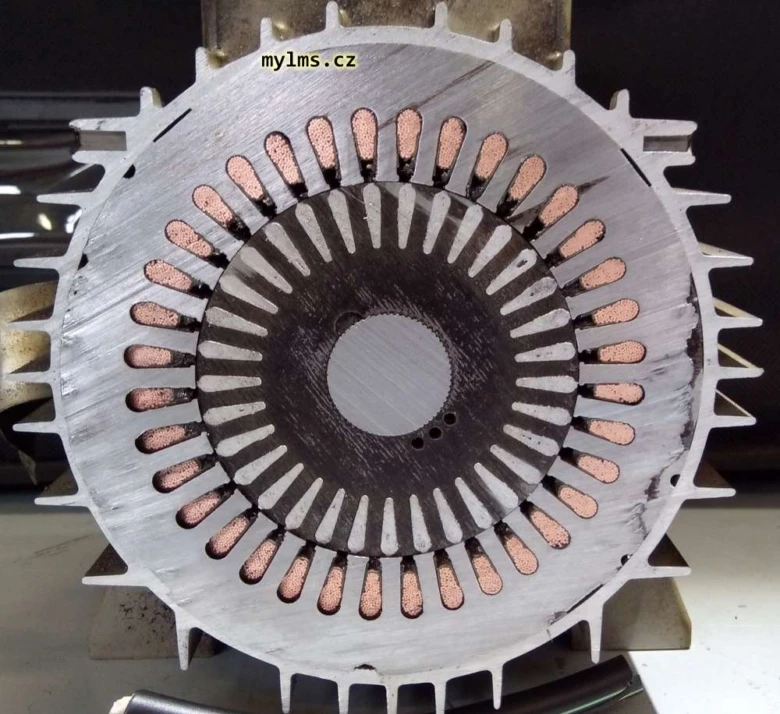

Jednofázový elektromotor s kondenzátorem využívá stator, který obsahuje dvě vinutí – hlavní a pomocné. Kondenzátor zapojený do pomocného vinutí vytváří fázový posun přibližně 90°, což umožňuje vznik točivého magnetického pole. Toto pole následně uvádí do pohybu rotor motoru, čímž elektromotor dosahuje svého otáčivého výkonu při napětí 230 V a frekvenci 50 Hz.

Princip fungování jednofázového elektromotoru s rozběhovým kondenzátorem spočívá ve správném zapojení kondenzátoru mezi pomocné vinutí a napájecí zdroj, čímž se zajistí požadovaný fázový posun. Točivé magnetické pole vzniká díky rozdílnému časovému posunu proudu mezi hlavním a pomocným vinutím. Rotor reaguje na toto pole skluzem 3-5 %, což je běžná hodnota u těchto motorů. Správné schéma zapojení motoru a jištění motoru zaručuje bezpečný provoz bez přehřívání a poruch.

Jak zapojit jednofázový elektromotor krok za krokem

Při praktickém zapojení je třeba nejprve identifikovat hlavní a pomocné vinutí. Následně připojte rozběhový kondenzátor mezi pomocné vinutí a fázi napájení. Správné jištění motoru zajistí ochranu proti přetížení a zkratu. Reverzace otáček motoru se provádí přepojením vinutí pomocného vinutí nebo změnou polarizace kondenzátoru.

Schéma zapojení jednofázového elektromotoru s kondenzátorem

Schéma zapojení jednofázového elektromotoru s kondenzátorem představuje základní princip, jak dosáhnout efektivního rozběhu a chodu motoru na jednofázovou síť 230 V. V této sekci popíšeme klíčové komponenty, funkci kondenzátoru a odpovíme na nejčastější otázky uživatelů týkající se tohoto zapojení.

Jaké jsou klíčové komponenty schématu zapojení?

Jednofázový elektromotor schéma zapojení s kondenzátorem obsahuje hlavní vinutí připojené přímo na síť 230 V. Pomocné vinutí je paralelně spojeno s kondenzátorem, který má typickou kapacitu přibližně 32 μF a minimální provozní napětí 400 V. Toto pomocné vinutí je prostorově posunuté o 90° vůči hlavnímu vinutí, což umožňuje vytvoření točivého magnetického pole nezbytného pro rozběh motoru a jeho plynulý chod. Kondenzátor tak funguje jako rozběhový kondenzátor, který zajišťuje správný fázový posun mezi proudy v jednotlivých vinutích.

Jaká je funkce a specifikace kondenzátoru v zapojení?

Kondenzátor v jednofázovém motoru vyvolává fázový posun přibližně 90°, který je klíčový pro vytvoření točivého magnetického pole. To umožňuje motoru získat potřebný moment pro rozběh a udržení otáček. Typická kapacita kondenzátoru je kolem 32 μF, což odpovídá výkonu elektromotoru běžně do 1,5 kW. Provozní napětí kondenzátoru musí být alespoň 400 V, aby vydržel napěťové špičky a zajistil bezpečný provoz motoru. Použití správného kondenzátoru zároveň přispívá k efektivnímu jištění motoru a minimalizuje riziko přehřátí.

Jaké jsou hlavní otázky uživatelů týkající se zapojení?

Nejčastější dotazy zahrnují: Jak zapojit jednofázový motor? Jak funguje jednofázový motor s rozběhovým kondenzátorem? Jak zajistit reverzaci otáček jednofázového elektromotoru s kondenzátorem? A také otázky na rozdíl a zapojení třífázového motoru. Tyto dotazy odrážejí zájem o praktický návod na zapojení motoru, pochopení principu jeho fungování a možnosti ovládání otáček. Správné schéma zapojení a volba komponent zajistí spolehlivý výkon elektromotoru.

Jak zapojit jednofázový elektromotor krok za krokem

Správné zapojení jednofázového elektromotoru s kondenzátorem vyžaduje přesné dodržení schématu zapojení motoru a pečlivou práci s vinutími. Následující postup vám pomůže zajistit bezpečný a funkční provoz motoru.

Příprava na zapojení

1. Ověření typu motoru – zjistěte, zda máte jednofázový motor kondenzátorového typu, který vyžaduje rozběhový kondenzátor.
2. Kontrola kondenzátoru – zkontrolujte jeho hodnotu v mikrofaradech (µF) odpovídající výkonu elektromotoru.
3. Příprava nářadí – připravte izolované kleště, šroubovák a měřicí přístroj.
4. Bezpečnostní opatření – vypněte napájení a zajistěte jištění motoru proti přetížení.

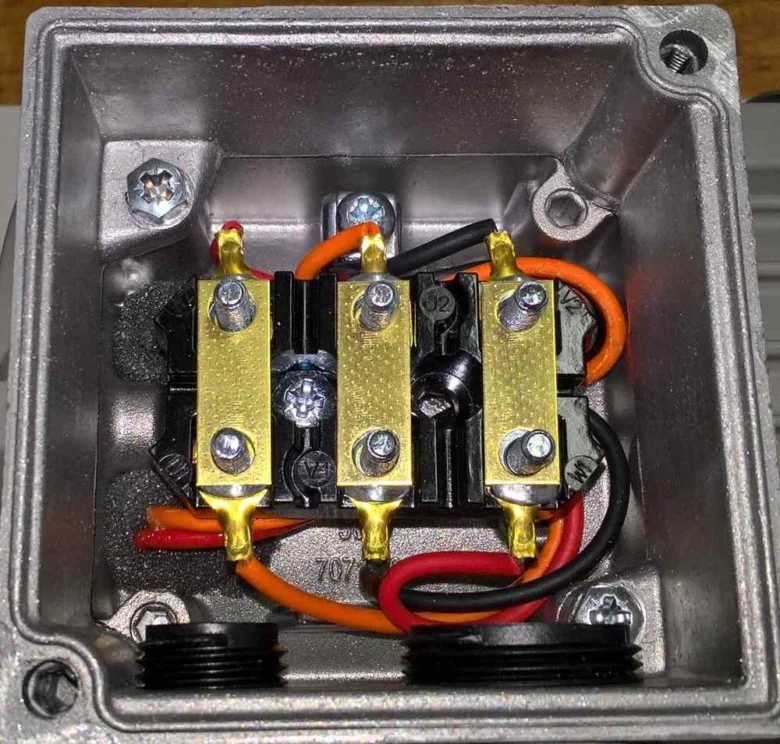

Připojení vinutí a kondenzátoru

1. Připojení hlavního vinutí – zapojte hlavní vinutí přímo na fázi 230 V podle schématu zapojení motoru.
2. Připojení pomocného vinutí – k pomocnému vinutí připojte kondenzátor, který zajišťuje rozběh motoru.
3. Kontrola polarity – zkontrolujte správné připojení vodičů a pevné spoje.
4. Reverzace otáček motoru – pokud je to potřeba, změňte zapojení pomocného vinutí podle schématu.

Testování a uvedení do provozu

1. Zapnutí napájení – opatrně připojte napájení a sledujte zvukový chod motoru.
2. Ověření otáček – ujistěte se, že motor dosahuje požadovaného výkonu elektromotoru a otáček dle specifikace.
3. Kontrola teploty – během prvních minut provozu sledujte přehřívání motoru.
4. Údržba elektromotoru – pravidelně kontrolujte jištění motoru a stav kondenzátoru pro dlouhodobý provoz.


Výhody jednofázového elektromotoru s kondenzátorovým zapojením

Jednofázový motor s kondenzátorem nabízí jednoduché schéma zapojení motoru, které umožňuje připojení přímo na běžnou 230 V síť bez potřeby třífázového napájení. Tento typ motoru využívá rozběhový kondenzátor, který zajišťuje dostatečný rozběhový moment přibližně 50 % jmenovité hodnoty a pomáhá motoru efektivněji nastartovat. Výkon elektromotoru dosahuje maximálně kolem 70 % jmenovitého výkonu, což je pro většinu domácích a lehkých průmyslových aplikací dostačující.

Jednou z klíčových výhod je také snadná reverzace otáček jednofázového elektromotoru s kondenzátorem, která se provádí přepojením kondenzátoru v zapojení motoru. To umožňuje flexibilní použití motoru například v čerpadlech nebo dopravnících.

Výhody jednofázového elektromotoru oproti třífázovému

• Nižší pořizovací náklady díky jednoduššímu schématu zapojení motoru
• Možnost připojení na běžnou jednofázovou síť 230 V bez nutnosti třífázového napájení
• Jednodušší údržba a jištění motoru
• Snadná změna směru otáček díky přepojení rozběhového kondenzátoru

Tip: Častou chybou je nevhodné dimenzování rozběhového kondenzátoru, které může snižovat výkon elektromotoru nebo způsobovat přehřívání. Pro koho se jednofázový motor s kondenzátorem hodí, jsou zařízení s nižšími požadavky na trvalý výkon; pro těžké průmyslové provozy je vhodnější třífázový motor s vyšší efektivitou.

Výběr a dimenzování kondenzátoru pro jednofázový motor

Kapacita kondenzátoru v jednofázovém motoru se dimenzuje podle výkonu elektromotoru pomocí vzorce C = 64 × √P, kde P představuje výkon v kilowattech (kW) a C kapacitu v mikrofaradech (µF). Správný výběr kondenzátoru je nezbytný pro optimální výkon motoru a jeho dlouhou životnost. Typicky se používají svitkové nebo fóliové kondenzátory s provozním napětím minimálně 400 V, které odolávají spínacím a proudovým rázům během provozu.

Nesprávné dimenzování kondenzátoru vede ke snížení výkonu motoru, vyššímu odběru proudu a výrazně zkracuje životnost vinutí motoru. Proto je důležité dodržet správné hodnoty a respektovat schéma zapojení motoru, zejména pokud jde o jednofázový motor s rozběhovým kondenzátorem – princip a schéma jsou klíčové pro správné fungování a bezpečné jištění motoru.

Typy kondenzátorů a jejich použití

Tip: Rozběhový kondenzátor u jednofázového motoru použijte pouze tehdy, když je to uvedeno ve schématu zapojení motoru, jinak může dojít k poškození motoru nebo selhání jištění. Tento typ kondenzátoru zvyšuje startovací moment, ale nesmí být v obvodu trvale.

Údržba a dlouhodobý provoz jednofázových elektromotorů s kondenzátorem

Údržba jednofázového elektromotoru s kondenzátorem je nezbytná pro zachování jeho provozních parametrů a prodloužení životnosti vinutí i dalších součástí. Pravidelná kontrola kondenzátoru, zejména jeho kapacity a izolačního odporu, pomáhá předcházet poklesu výkonu a přehřívání motoru. Doporučuje se také pravidelně ověřovat správnost zapojení podle schématu, protože nesprávné připojení rozběhového kondenzátoru může zvýšit skluz nad 5 %, což vede k rychlejšímu opotřebení rotorového vinutí a následnému přehřívání.

Nejčastější chyby při zapojení

Mezi nejčastější chyby patří záměna vodičů pomocného vinutí nebo kondenzátoru, použití kondenzátoru s nesprávnou kapacitou (například nižší než 60 μF/kW) nebo kondenzátoru s nižším než 400 V provozním napětím. Tyto chyby způsobují nedostatečný fázový posun, což snižuje rozběhový moment na méně než 50 % nominální hodnoty a vede k nestabilnímu chodu motoru. Nesprávné schéma zapojení také zvyšuje elektrické ztráty a může poškodit motorové jističe. Dodržování přesného schématu zapojení a používání kvalitních svitkových nebo fóliových kondenzátorů je proto klíčové.

Doporučené jištění a ochrana motoru

Pro bezpečný a spolehlivý provoz je vhodné použít motorové jističe s charakteristikou typu D nebo C, které odpovídají proudovým nárazům jednofázových motorů s kondenzátorem. Nadproudová relé a pojistky typu aM (pomalé) chrání vinutí před přetížením a zkratem. Softstartéry snižují proudové rázy při rozběhu, čímž minimalizují mechanické a elektrické namáhání. Pravidelná kontrola funkčnosti těchto ochranných prvků a kondenzátoru výrazně prodlužuje provozní životnost motoru a snižuje riziko poruch.

Tip: Při instalaci a údržbě jednofázového elektromotoru s kondenzátorem je klíčové přesně dodržet schéma zapojení a zvolit kondenzátor s kapacitou odpovídající výkonu motoru (cca 60-68 μF na 1 kW) a provozním napětím minimálně 400 V. Nesprávné zapojení nebo nevhodný kondenzátor zvyšují skluz a vedou k rychlému opotřebení motoru.

Pro koho se to hodí: Jednofázové elektromotory s kondenzátorovým zapojením jsou ideální pro domácí a lehké průmyslové aplikace s dostupnou jednofázovou sítí 230 V.

Pro koho se to nehodí: Nevhodné jsou pro aplikace vyžadující vysoký rozběhový moment nebo trvalý výkon nad 70 % jmenovitého, kde je lepší volit třífázové motory s odpovídajícím jištěním.

Časté dotazy

Jak zapojit jednofázový elektromotor s kondenzátorem?

Připojte hlavní vinutí na fázi 230 V, pomocné vinutí s kondenzátorem paralelně a zkontrolujte pevnost spojů a směr otáčení.

Jaká je funkce kondenzátoru v jednofázovém motoru?

Kondenzátor vytváří fázový posun cca 90°, který umožňuje vznik točivého magnetického pole pro rozběh motoru.

Jak lze změnit směr otáčení jednofázového motoru s kondenzátorem?

Reverzace otáček se provádí přepojením kondenzátoru na druhý pól pomocného vinutí.

Jaký kondenzátor zvolit pro motor o výkonu 750 W?

Pro motor 0,75 kW se doporučuje kondenzátor s kapacitou přibližně 32 μF a provozním napětím minimálně 400 V.

Jaký je typický skluz u jednofázového elektromotoru?

Skluz motoru je obvykle mezi 3 a 5 %, což je rozdíl mezi synchronními a skutečnými otáčkami rotoru.

Co způsobí nesprávné dimenzování kondenzátoru?

Nevhodná kapacita kondenzátoru snižuje výkon motoru a může zkrátit jeho životnost vlivem přehřívání.

Jak zajistit bezpečný provoz jednofázového motoru?

Používejte motorové jističe s motorovou charakteristikou a pravidelně kontrolujte stav kondenzátoru.

Jaké jsou nejčastější chyby při zapojení jednofázového elektromotoru?

Nejčastější chyby jsou nesprávné připojení kondenzátoru, zaměnění vinutí nebo přetížení motoru.

Jak prodloužit životnost jednofázového elektromotoru s kondenzátorem?

Pravidelná údržba, správné jištění a kontrola kondenzátoru pomáhají předcházet přehřívání a poškození vinutí.

Je možné zapojit třífázový motor na jednofázovou síť?

Ano, pomocí Steinmetzova zapojení s kondenzátorem, ale výkon dosahuje jen asi 70 % jmenovitého a rozběhový moment je nižší.

Jaký je základní princip fungování jednofázového elektromotoru?

Jednofázový elektromotor pracuje na principu vytvoření rotujícího magnetického pole pomocí statoru a rotoru, přičemž jednofázové napájení vyžaduje využití kondenzátoru k rozběhu motoru.

Jaké jsou hlavní kroky při zapojení jednofázového elektromotoru s rozběhovým kondenzátorem?

Nejprve připojte hlavní vinutí přímo na napájení, poté přidejte rozběhové vinutí přes rozběhový kondenzátor a nakonec zajistěte správné uzemnění a jištění motoru.

Jaké jsou výhody jednofázového elektromotoru oproti třífázovému motoru v domácím použití?

Jednofázové motory jsou jednodušší na zapojení, levnější a stačí jim běžné 230 V napájení, což je vhodné pro domácí spotřebiče a menší zařízení.

Jak lze zabezpečit správnou reverzaci otáček u jednofázového motoru s kondenzátorem?

Pro změnu směru otáčení je třeba přepojit vodiče rozběhového vinutí nebo připojení kondenzátoru, obvykle stačí prohodit dva vodiče u kondenzátoru.

Jak správně vybrat kondenzátor pro jednofázový elektromotor s ohledem na jeho výkon?

Obvykle se volí kapacita kondenzátoru v rozmezí 70 až 100 mikrofaradů na každý kilowatt výkonu motoru, například pro motor 750 W zvolte kondenzátor kolem 70 µF.
