Jak změřit proud a kapacitu baterie v ampérech přesně a bezpečně
Správné měření proudu a kapacity baterie v ampérech umožňuje přesně odhadnout její stav a výkon. K tomu se využívají nástroje jako multimetr nebo klešťový ampérmetr, které dokážou poskytnout spolehlivé hodnoty i bez složitého vybavení. Naučíte se, jak tyto přístroje správně používat a vyhnout se běžným chybám při měření.
To hlavní z článku
- Nominální napětí Li-Ion baterie elektrokola je 36 V, plně nabitá má kolem 42 V.
- Pro měření proudu se používají klešťové ampérmetry, které měří stejnosměrný proud.
- Kapacita baterie se testuje vybíjením konstantním proudem, např. 12 V baterie 100 Ah vybíjená 12 A po 8 hodin.
- Zdravé baterie udržují kapacitu nad 90 % udávané výrobcem, výměna se doporučuje pod 80 %.
- Poloviční nabití baterie odpovídá napětí přibližně 36 V u Li-Ion článků elektrokola.
Jak změřit proud baterie pomocí vhodných přístrojů
Proud baterie v ampérech zjistíte přesným měřením pomocí klešťového ampérmetru nebo multimetru nastaveného na stejnosměrný proud (DC). Klešťový ampérmetr měří proud bez přerušení obvodu, což výrazně zvyšuje bezpečnost a usnadňuje práci. Multimetr vyžaduje sériové zapojení do obvodu, proto je nutná větší opatrnost. Oba přístroje patří mezi základní nástroje pro měření proudu baterie a umožňují zároveň odhadnout kapacitu v ampérhodinách při sledování vybíjení baterie.

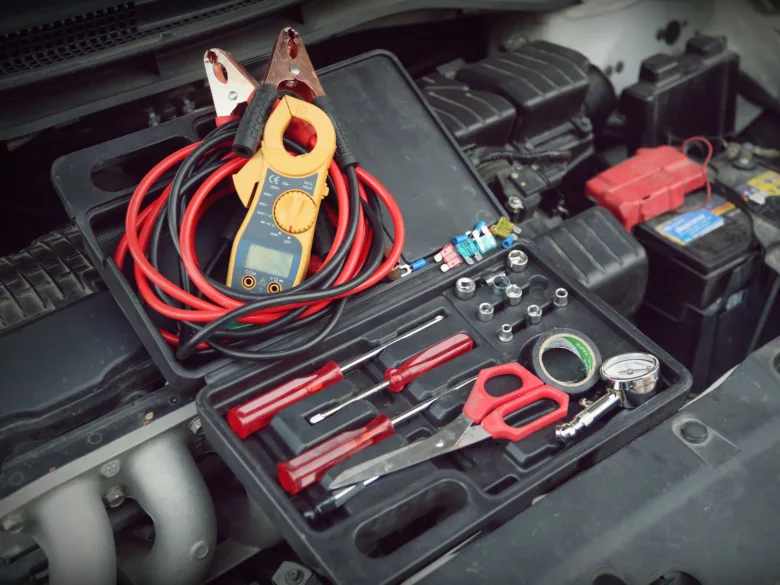

Jak používat klešťový ampérmetr k měření proudu baterie
Klešťový ampérmetr měří stejnosměrný proud baterie tak, že přístroj nasadíte kolem jednoho vodiče napájení. Tento způsob nevyžaduje přerušení elektrického obvodu, což výrazně zvyšuje bezpečnost při měření. Klešťové ampérmetry jsou schopné přesně měřit proudy obvykle do 100 A, což pokrývá potřeby většiny autobaterií i baterií elektrokol. Při měření si dejte pozor, aby kleště byly správně umístěné kolem jednoho vodiče a ne kolem více vodičů současně, což by zkreslilo výsledek. Tento přístroj je ideální právě pro rychlé a bezpečné zjištění, jak zjistit ampéry v baterii bez složité manipulace s vodiči.

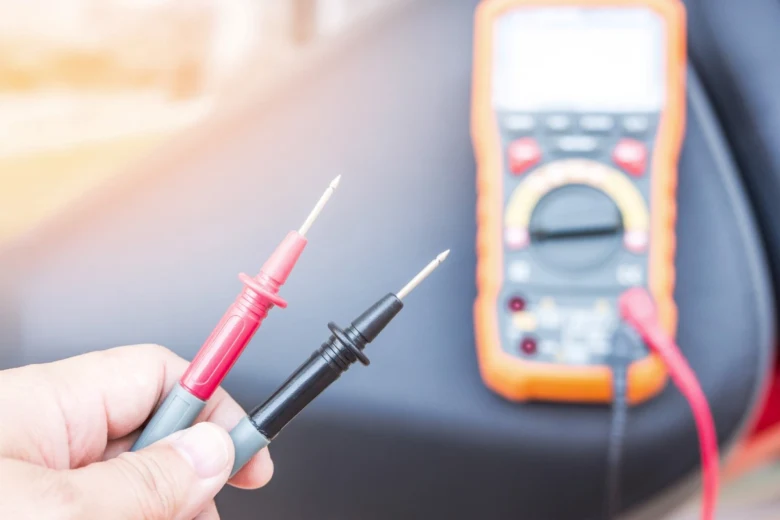

Jak změřit proud baterie multimetrem nastaveným na DC proud
Pro měření proudu baterie multimetrem nastavte přístroj na režim měření stejnosměrného proudu (DC). Poté musíte přerušit obvod baterie a multimetr zapojit sériově mezi baterii a spotřebič. Tento způsob měření je přesnější, ale vyžaduje větší opatrnost kvůli riziku zkratu a možné poškození přístroje nebo obvodu. Postupujte podle těchto kroků:
- Nastavte multimetr na měření DC proudu s odpovídajícím rozsahem.
- Odpojte vodič od baterie, kde chcete měřit proud.
- Připojte jeden konec multimetru ke kontaktu baterie a druhý konec k vodiči.
- Zapněte obvod a odečtěte hodnotu proudu na displeji.
Tip: Pro měření vyšších proudů použijte multimetr s dostatečným proudovým rozsahem nebo raději klešťový ampérmetr pro bezpečnost. Měření proudu baterie vyžaduje vždy zvýšenou pozornost k bezpečnosti při měření, aby nedošlo k úrazu nebo poškození přístrojů.
Jak zjistit kapacitu baterie vybíjením konstantním proudem
Kapacitu baterie lze přesně určit metodou vybíjení konstantním proudem, která simuluje reálné zatížení a umožňuje měřit skutečnou energii, kterou baterie dokáže dodat. Tato metoda je spolehlivá pro zjištění kapacity v ampérhodinách a pomáhá vyhodnotit stav baterie podle poklesu napětí během vybíjení.
Příprava baterie na test kapacity
Před měřením kapacity baterii plně nabijte a nechte ji odpočinout minimálně 2 hodiny, aby se stabilizovalo její napětí. Odpojte baterii od všech zařízení, aby nedocházelo k nežádoucím odběrům proudu. Pro bezpečnost používejte vhodné ochranné pomůcky a dbejte na správnou polaritu připojení měřicích přístrojů.
Postup vybíjení konstantním proudem
Připojte vybíjecí zátěž nastavenou na konstantní proud, například 12 A u 12V baterie. Sledujte napětí baterie během vybíjení, dokud nedosáhne hranice 10,5 V, kdy se baterie považuje za vybitou. Během testu měřte čas, po který baterie vydržela dodávat konstantní proud. Tento čas a známý proud použijete pro výpočet kapacity.
Výpočet kapacity a hodnocení výsledků
Kapacitu baterie v ampérhodinách vypočítáte jako součin vybíjecího proudu a doby vybíjení v hodinách. Pokud kapacita klesne pod 80 % nominální hodnoty, značí to pokles výkonu a doporučuje se baterii vyměnit nebo servisovat.
| Napětí (V) | Proud (A) | Doba vybíjení (hod) | Kapacita (Ah) | Stav baterie |
|---|---|---|---|---|
| 12 | 12 | 8 | 96 | Výborný |
| 12 | 12 | 6,5 | 78 | Podprůměrný |
| 12 | 12 | 4 | 48 | Slabý, nutná výměna |
Tip: Pro měření proudu baterie a test kapacity se hodí multimetr pro baterie s funkcí měření proudu nebo klešťový ampérmetr, který zjednodušuje kontrolu bez přerušení obvodu.
Jak správně připravit baterii na měření proudu a kapacity
Příprava baterie je zásadní pro přesné měření kapacity a proudu v ampérech. Správný postup zahrnuje plné nabití na nominální napětí, odpojení od všech spotřebičů a zajištění stabilní teploty přibližně 20 °C. Tyto kroky minimalizují chyby způsobené vybíjením, vlivem okolní teploty a zajišťují bezpečnost měření.
Proč je nezbytné nabít baterii na plnou kapacitu před měřením
Nabití baterie na plnou kapacitu znamená dosažení napětí blízkého 42 V u 36V Li-Ion baterií elektrokola nebo 12,6 V u 12V automobilových baterií. Plná kapacita je klíčová pro správný odhad kapacity v ampérhodinách (Ah) a měření proudu, protože částečně nabitá baterie vykazuje nižší napětí a tím i zkreslené hodnoty. Nedostatečné nabití vede k podhodnocení kapacity a nesprávnému vyhodnocení stavu baterie. Při měření proudu pomocí multimetru nebo klešťového ampérmetru je proto nutné baterii plně dobít a neprovádět testování ihned po dlouhém vybíjení, aby nedošlo k poškození článků nebo BMS.
Jak zajistit stabilní teplotu pro přesné měření baterie
Chemické reakce v bateriích jsou výrazně ovlivněny teplotou, proto je ideální provádět měření při stabilní teplotě kolem 20 °C. Při nižších teplotách se kapacita a proud baterie jeví nižší, což může vést k chybnému závěru o jejím stavu. Měření proto provádějte v místnosti bez průvanu a přímého slunečního záření, kde teplota neklesá pod 18 °C ani nepřesahuje 22 °C. Tepelná stabilita zajišťuje, že hodnoty napětí a proudu naměřené multimetrem nebo klešťovým ampérmetrem odpovídají skutečné kapacitě a stavu baterie.
Tipy na bezpečné a přesné měření proudu a kapacity baterie doma:
- Nechte baterii před měřením několik hodin v klidovém stavu, aby se stabilizovalo napětí
- Odpojte baterii od všech spotřebičů, nabíječek a kabelů, aby nedocházelo k vybíjení během měření
- Provádějte měření v prostředí s konstantní teplotou kolem 20 °C, bez průvanu a přímého slunečního světla
- Používejte vhodné přístroje, například multimetr nastavený na stejnosměrné napětí nebo klešťový ampérmetr pro měření proudu
- Dbejte na bezpečnost při manipulaci s bateriemi, zejména u vysokonapěťových Li-Ion článků, aby nedošlo k zkratu nebo poškození
Častá chyba: Měření kapacity nebo proudu baterie bez předchozího plného nabití a při nestabilní teplotě vede k nepřesným výsledkům a může poškodit baterii nebo BMS.
Pro koho se to hodí: Tento postup je vhodný pro majitele elektrokol, automobilových baterií i dalších akumulátorů, kteří chtějí přesně zjistit stav baterie doma. Pro koho NE: Pro uživatele, kteří nemají vhodné měřicí přístroje nebo bezpečné podmínky, je lepší svěřit testování odbornému servisu.
Jak interpretovat naměřené hodnoty napětí a proudu u různých typů baterií
Chemické složení baterie zásadně ovlivňuje naměřené hodnoty napětí a proudu, což je klíčové pro správnou interpretaci výsledků měření kapacity baterie. Li-Ion baterie, často používané v elektrokolech, mají plné napětí přibližně 42 V a jejich vybíjení probíhá relativně lineárně. Naopak olověné baterie, typické pro autobaterie, vykazují klidové napětí kolem 12,6 V, ale jejich napětí může při zatížení rychle klesat. Při měření proudu baterie je proto nutné zohlednit nejen typ baterie, ale i její stav a způsob vybíjení.
Jak určit kapacitu a proud baterie v ampérech
Pro měření kapacity autobaterie multimetrem se doporučuje sledovat napětí v klidovém stavu a následně při zatížení, protože kapacita v ampérhodinách se odvíjí od schopnosti baterie udržet potřebný proud. U Li-Ion baterií je možné kapacitu baterie měřit pomocí specializovaných testerů, které zaznamenávají vybíjecí proud a napětí v reálném čase.
| Typ baterie | Napětí plně nabité baterie (V) | Typická kapacita (Ah) | Poznámka k měření |
|---|---|---|---|
| Li-Ion (elektrokolo) | 42 | 10-20 | Kapacita se měří vybíjením |
| Olověná (autobaterie) | 12,6 | 40-70 | Klidové napětí + zatížení |
| NiMH | 1,2 na článek | 2-10 | Nižší napětí, nutná série článků |
Tip: Při měření kapacity a proudu baterie pomocí multimetru nebo klešťového ampérmetru vždy zohledněte chemické složení a stav baterie, aby výsledky odpovídaly skutečnosti a nedošlo k poškození přístroje nebo baterie.
Jak kalibrovat a používat metodu coulomb counting pro odhad kapacity
Metoda coulomb counting je založena na přesném měření proudu, který protéká baterií, a jeho integraci v čase pro získání kapacity v ampérhodinách. Tento postup umožňuje sledovat skutečnou kapacitu baterie průběžně, avšak bez pravidelné kalibrace výsledky postupně ztrácejí přesnost. Kalibrace spočívá v nastavení měřicího systému po úplném nabití baterie na známou kapacitu, čímž se korigují odchylky měření způsobené například ztrátami nebo šumem.
Návod na měření kapacity a proudu baterie pomocí coulomb counting
- Nabít baterii na 100 % – zajistěte plné nabití pro kalibraci měřicího zařízení.
- Inicializovat měřicí systém – nastavte coulomb counting na nulový stav při plném nabití.
- Měřit průběžný proud – použijte multimetr pro baterie nebo klešťový ampérmetr k záznamu proudu v reálném čase.
- Vést záznam o vybíjení baterie – sledujte, jak kapacita klesá v ampérhodinách podle průtoku proudu.
- Opakovaně kalibrovat – po každém úplném nabití proveďte kalibraci, aby bylo měření přesné.
Tip: Na co si dát pozor je drift měření způsobený nepřesnou kalibrací nebo dlouhým intervalem mezi kalibracemi. Pro koho se coulomb counting hodí, jsou uživatelé s potřebou přesného dlouhodobého sledování stavu baterie, nikoli však ti, kdo chtějí rychlý orientační údaj bez pravidelné údržby měření.
Bezpečnost při měření proudu a kapacity baterie
Při měření proudu a kapacity baterie v ampérech je nezbytné dodržovat přísná bezpečnostní pravidla, zvláště u vysokonapěťových Li-Ion baterií elektrokol s nominálním napětím 36 V a maximálním napětím až 42 V. Použití izolačních rukavic s minimálním izolačním odporem 10 000 V a ochranných brýlí výrazně snižuje riziko úrazu elektrickým proudem. Přístroje jako multimetry a klešťové ampérmetry musí být nastaveny na správný měřicí rozsah (například do 10 A pro proudy běžných baterií) a připojeny podle polarit, černý hrot na záporný a červený na kladný terminál.
Pro bezpečné měření kapacity v ampérhodinách platí tyto zásady:
- Používejte měřicí přístroje s certifikací pro měření stejnosměrného proudu a napětí, které odpovídají maximálním hodnotám baterie (např. 50 V DC pro baterie elektrokol).
- Zajistěte pevné, čisté a neoxidované kontakty, aby nedocházelo k přechodovým odporům, které zkreslují výsledky měření.
- Vyvarujte se zkratování svorek baterie během připojování měřicích zařízení, protože i krátký zkrat může způsobit jiskření, poškození článků nebo aktivaci ochranných obvodů BMS.
- Měřte proud a kapacitu podle přesných návodů pro daný typ baterie, například vybíjením konstantním proudem 12 A po dobu 8 hodin u 12V 100 Ah baterie, aby bylo možné správně vyhodnotit kapacitu.
- Sledujte napětí během měření – u 36V Li-Ion baterie by napětí při zátěžové zkoušce nemělo klesnout pod 30 V, jinak hrozí poškození článků a vypnutí BMS.
Častá chyba: Připojování měřicích přístrojů bez vypnutí baterie nebo bez zajištění správné polarity často vede k poškození přístroje i baterie. Dále je rizikové měřit proud přímo bez použití klešťového ampérmetru, protože přímé zapojení může způsobit zkrat.
Pro koho se to hodí: Měření kapacity a proudu pomocí multimetru a klešťového ampérmetru je vhodné pro domácí uživatele a hobby kutily, kteří chtějí sledovat stav baterií elektrokol, automobilů nebo akumulátorů. Pro koho NE: Nedoporučuje se u baterií s vysokým napětím nad 60 V bez odpovídajícího školení a ochranných pomůcek, stejně tak u baterií s poškozeným BMS či neznámým stavem, kde může dojít k nebezpečným situacím.
Tip: Před měřením kapacity baterie vždy baterii alespoň částečně nabijte na napětí blízké plnému stavu (například 42 V u 36V Li-Ion baterií), aby výsledky odpovídaly reálnému stavu a nedošlo k falešnému vyhodnocení opotřebení.
Časté dotazy k měření proudu a kapacity baterie
Otázka: Jak zjistím kapacitu baterie?
Kapacitu baterie zjistíte vybíjením konstantním proudem, například 12 V baterii s kapacitou 100 Ah vybíjíte proudem 12 A po dobu 8 hodin, dokud napětí neklesne na minimální hodnotu 10,5 V. Tento proces umožňuje přesně změřit kapacitu v ampérhodinách.
Otázka: Čím změřit kapacitu baterie?
Kapacitu lze měřit vybíjením baterie konstantním proudem při současném měření času, případně pomocí specializovaných analyzátorů baterií. Multimetr pro baterie slouží spíše k měření napětí a proudu než kapacity.
Otázka: Jak vypočítat kapacitu baterie?
Kapacita se vypočítá jako součin proudu v ampérech a doby vybíjení v hodinách, například 12 A × 8 h = 96 Ah. Tento výpočet platí při konstantním vybíjecím proudu.
Otázka: Jak zjistit kapacitu baterie elektrokola?
U elektrokola se kapacita měří vybíjením konstantním proudem, přičemž plně nabitá baterie má napětí kolem 42 V a poloviční nabití kolem 36 V. Pokles napětí během vybíjení ukazuje skutečnou kapacitu.
Otázka: Jak změřit proud baterie?
Proud baterie změříte klešťovým ampérmetrem přiloženým na výstupní vodič, nebo multimetrem nastaveným na měření stejnosměrného proudu (DC). Klešťový ampérmetr umožňuje měření bez přerušení obvodu.
Otázka: Jak zjistit kolik ampér má baterie?
Ampéry v baterii zjistíte podle technického štítku uvádějícího kapacitu v ampérhodinách a maximální proud, případně měřením maximálního proudu, který baterie vydrží dodat.
Otázka: Jak zjistit ampéry v baterii?
Okamžitý proud v ampérech změříte klešťovým ampérmetrem, který snímá proud protékající vodičem baterie bez nutnosti odpojovat obvod.
Otázka: Jak změřit kapacitu autobaterie multimetrem?
Kapacitu autobaterie můžete odhadnout měřením napětí v klidovém stavu (plně nabitá má asi 12,6 V) a následným vybíjením konstantním proudem s měřením doby, dokud napětí neklesne na doporučenou mez.
Otázka: Jak určit kapacitu a proud baterie v ampérech?
Kapacitu určíte vybíjením konstantním proudem a měřením doby vybíjení, proud změříte klešťovým ampérmetrem nebo multimetrem na DC proud.
Otázka: Jak správně měřit kapacitu baterie pro elektrokolo?
Před měřením nabijte baterii na 100 %, poté měřte vybíjením konstantním proudem a sledujte pokles napětí z 42 V na přibližně 33 V, což odpovídá vybití kapacity.
Otázka: Jak a čím změřit kapacitu baterie 18650?
Kapacitu baterie 18650 změříte vybíjením konstantním proudem na specializovaném testeru, který zaznamenává průtok proudu v ampérhodinách přes celý cyklus.
Otázka: Jak určit maximální proud baterie bez poškození?
Maximální proud najdete v technických parametrech baterie nebo měřením špičkového proudu při zatížení, přičemž nesmíte překročit hodnotu doporučenou výrobcem, aby nedošlo k poškození.
Otázka: Návod na měření kapacity a proudu baterie
Nejprve nabijte baterii na plnou kapacitu, poté měřte proud pomocí klešťového ampérmetru a vybíjejte konstantním proudem. Současně zaznamenávejte dobu vybíjení, abyste mohli spočítat kapacitu v ampérhodinách.
Otázka: Tipy na měření proudu a kapacity baterie doma
Používejte multimetr s funkcí měření DC proudu nebo klešťový ampérmetr pro snadné měření proudu bez opakovaného rozpojení obvodu. Vybíjejte baterii pomalu konstantním proudem a sledujte napětí, abyste získali přesný údaj o kapacitě.
Odborná rada: Při měření kapacity a proudu baterie vždy dodržujte bezpečnostní opatření a v případě pochybností se poraďte s odborníkem. Častá chyba je měření při nepravidelném proudu nebo bez dostatečného nabití baterie, což zkresluje výsledky. Měření kapacity se hodí pro kontrolu stavu baterií v elektrokolech, automobilech i běžných akumulátorech, ale není vhodné pro baterie s poškozenými články.
