Jak nainstalovat a připojit čerpací stanici do studny svépomocí

Správná instalace čerpací stanice do studny nebo vrtu zajišťuje spolehlivý přísun vody bez poruch a zbytečných nákladů. Klíčem je pečlivé připojení ponorného čerpadla a dodržení technických parametrů, které prodlouží životnost zařízení. Poradím vám, jak postupovat krok za krokem, aby instalace proběhla hladce a bezpečně.

Výběr vhodného typu čerpadla podle hloubky a typu studny nebo vrtu

Pro instalaci čerpací stanice do studny či vrtu je klíčové zvolit správný typ čerpadla podle hloubky a charakteru zdroje vody. Povrchové čerpadlo je vhodné pro sací hloubku do 7-9 metrů a osvědčuje se především u mělkých kopaných vrtů nebo studní. Ponorné čerpadlo lze použít pro vrtané studny a hlubší kopané vrty s hloubkou od 20 až do 80 metrů, kde povrchové čerpadlo již nedokáže efektivně nasávat vodu. Vibrační čerpadla se kvůli silným vibracím nedoporučují do písečných studní, protože mohou narušit stabilitu stěn vrtu a zkrátit životnost zařízení.

Fyzikální omezení sací hloubky povrchových čerpadel vyplývá z atmosférického tlaku – při překročení 9 metrů dochází k tvorbě vakua, což snižuje efektivitu čerpání. Naopak ponorné čerpadlo je umístěno přímo ve vodě, čímž odpadá problém sací hloubky a zvyšuje se výkon i spolehlivost.

Pro úspěšnou instalaci čerpadla do vrtu je potřeba zajistit:

• správný výběr typu čerpadla podle hloubky vrtané studny nebo kopaného vrtu
• použití zpětného ventilu, který zabraňuje zpětnému toku vody v potrubí
• kvalitní izolaci potrubí pro minimalizaci tepelných ztrát a ochranu proti zamrznutí
• správné elektrické zapojení čerpadla, které odpovídá výkonovým parametrům zařízení

Tipy pro instalaci a připojení čerpadla do vrtu

Při instalaci ponorného čerpadla do vrtu je nutné dbát na přesné uchycení čerpadla a správné vedení kabelu. K instalaci čerpací stanice do vrtu svépomocí patří i kontrola těsnosti spojů a pravidelná údržba, která prodlužuje životnost celého systému.

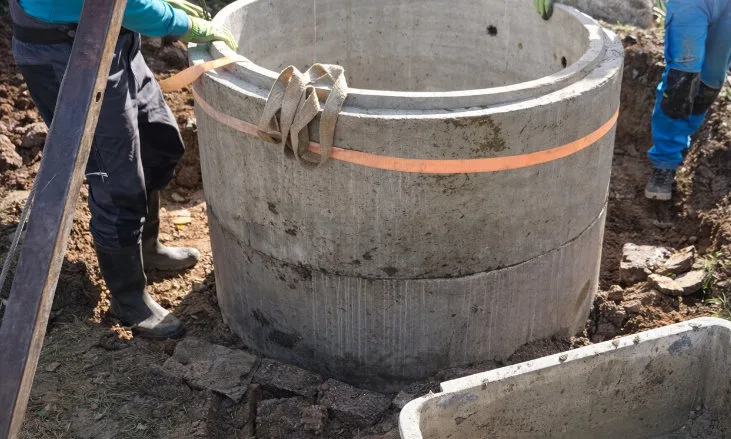

Příprava a kontrola studny či vrtu před instalací čerpací stanice

Před instalací čerpací stanice do studny či vrtu je klíčová důkladná příprava místa, která výrazně ovlivní životnost zařízení a kvalitu čerpané vody. Následující postupy pomohou zajistit správné podmínky pro instalaci a efektivní provoz ponorného čerpadla.

Jak správně vyčistit a dezinfikovat vrt před instalací čerpací stanice

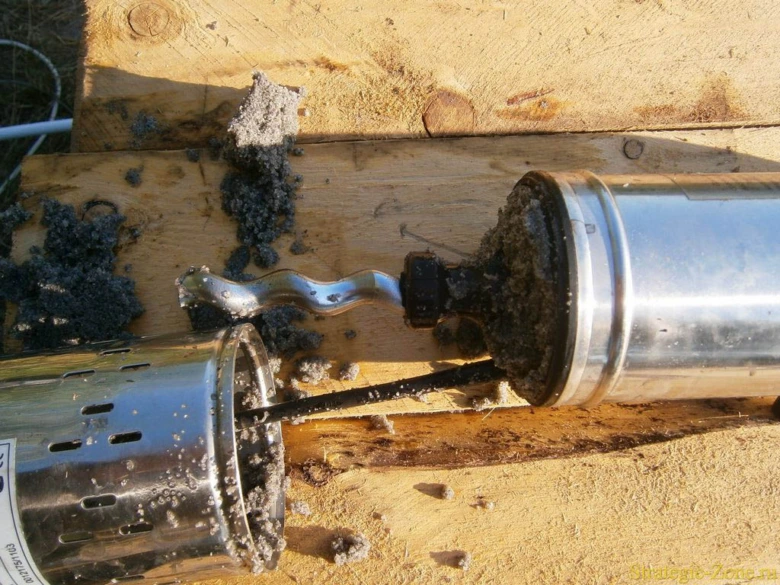

Čištění vrtu je prvním a nezbytným krokem, který zabraňuje usazování sedimentů a prodlužuje životnost čerpadla. Vrt je třeba propláchnout vysokotlakým proudem vody, který odstraní bahno a jiné nečistoty usazené na stěnách a dně vrtu. Tento proces se doporučuje provádět několikrát, dokud voda nevyteče čistá. Následně je nutné provést dezinfekci vrtu pomocí vhodných prostředků, například chlornanu sodného, který eliminuje bakterie a mikroorganismy ohrožující hygienickou kvalitu vody. Dezinfekce musí být provedena podle aktuálních doporučení odborných institucí, například Ministerstva zemědělství ČR, viz eagri.cz/public/web/mze/. Tato opatření zajišťují nejen ochranu čerpadla před zanášením, ale také bezpečné čerpání pitné vody.

1. Proplach vrtu – opakovaně vysokotlakým proudem vody odstranit sedimenty
2. Odběr vzorku vody – provést rozbor kvality před instalací
3. Dezinfekce vrtu – aplikovat schválený dezinfekční prostředek
4. Vypláchnutí dezinfekce – zajistit odstranění chemikálií před spuštěním čerpadla

Jak vybrat správný průměr vrtu pro čerpadlo s rezervou

Správný průměr vrtu je zásadní pro bezproblémovou instalaci čerpací stanice a údržbu ponorného čerpadla. Doporučuje se, aby průměr vrtu byl minimálně o 10 mm větší než průměr samotného čerpadla. Tato rezerva umožňuje snadné zavedení i vyjmutí čerpadla, snižuje riziko zaseknutí a zároveň poskytuje prostor pro izolaci potrubí a instalaci zpětného ventilu. Hloubka vrtu musí odpovídat specifikacím čerpadla a zajišťovat dostatečný sací tlak pro efektivní čerpání vody. Kontrola rozměrů před instalací je proto nezbytná. Přesné rozměry a hloubku je vhodné ověřit měřením a dokumentací vrtu, což usnadní plánování a provedení instalace čerpací stanice podle návodu.

1. Změření průměru vrtu – zajistit minimálně o 10 mm větší než čerpadlo
2. Kontrola hloubky vrtu – zhodnotit kompatibilitu s typem čerpadla
3. Posouzení prostoru pro izolaci potrubí a zpětný ventil – předejít problémům při provozu
4. Příprava dokumentace – evidovat rozměry pro správnou instalaci

Tip: Na co si dát pozor je nesprávný výběr průměru vrtu, který může vést k poškození čerpadla nebo komplikované údržbě. Tento postup se hodí především pro vrtané studny s pravidelným profilem; pro starší nebo nepravidelné vrty může být nutná odborná konzultace.

Pro efektivní čerpání vody z vrtu doporučuji detailně prostudovat návod na instalaci čerpací stanice do studny, který zohledňuje všechny tyto faktory a minimalizuje rizika spojená s nesprávnou přípravou vrtu.

Více informací k tématu najdete v oficiálním zdroji: Ministerstvo zemědělství ČR.

Postup instalace ponorného čerpadla a jeho upevnění ve studni

Pro správnou instalaci ponorného čerpadla do vrtané studny je zásadní výběr kvalitních materiálů, přesné zavěšení čerpadla a správné vedení potrubí i elektrického kabelu. Následující postup napomůže bezpečné a efektivní instalaci čerpací stanice vlastními silami.

Výběr materiálů pro instalaci čerpadla

Pro zavěšení ponorného čerpadla volte odolné lanko z oceli nebo syntetického materiálu s vysokou odolností proti vlhkosti a korozi. Ocelové lanko nabízí pevnost, syntetické zase nižší hmotnost a odolnost vůči chemickým vlivům. Výtlačné potrubí by mělo být z PE hadice s průměrem odpovídajícím výkonu čerpadla, aby se minimalizovaly tlakové ztráty. Elektrický kabel musí být vodotěsný s dostatečnou izolací, často s certifikací pro podvodní použití, aby instalace byla bezpečná a dlouhodobě spolehlivá.

Zavěšení čerpadla ve studni

Čerpadlo je třeba zavěsit na lanku tak, aby bylo vzdáleno od dna vrtu minimálně 50 až 80 cm. Tím se zabrání nasávání kalu a sedimentů, které by mohly poškozovat mechaniku zařízení a snižovat jeho životnost. Lanko musí být pevně upevněné, aby se čerpadlo během provozu nepohybovalo, což by mohlo vést k poškození potrubí a elektrického vedení. Tento návod na připojení ponorného čerpadla do vrtu krok za krokem doporučuje také pravidelnou vizuální kontrolu upevnění po instalaci.

Vedení potrubí a elektrického kabelu

Výtlačné potrubí instalujte co nejrovněji s minimem ohybů a redukcí – ideálně ne více než jednu redukci, která snižuje hydraulický odpor a zvyšuje účinnost čerpací stanice. Elektrický kabel musí být vedena odděleně od potrubí, pečlivě utěsněn a izolován proti vlhkosti. Pro správné elektrické zapojení čerpadla do studny svépomocí je nezbytné dodržet doporučené bezpečnostní normy a použít zpětný ventil v potrubí, který zabrání zpětnému toku vody a chrání čerpadlo před poškozením. Izolace potrubí v místě instalace napomáhá stabilnímu provozu i v chladnějších měsících.

1. Výběr materiálů – zvolte ocelové nebo syntetické lanko, PE hadici a vodotěsný kabel
2. Zavěšení čerpadla – upevněte lanko tak, aby čerpadlo bylo 50-80 cm nad dnem vrtu
3. Vedení potrubí a kabelu – položte potrubí rovně, s nejvýše jednou redukcí, kabel utěsněte a izolujte

Tip: Častou chybou je příliš nízké zavěšení čerpadla, které vede k nasávání sedimentů a rychlému opotřebení. Pro instalaci čerpací stanice do studny vlastními silami se hodí základní technické dovednosti a dodržení bezpečnostních standardů, nehodí se však pro situace s komplikovanou elektrickou instalací nebo velmi hlubokými vrty.

Elektrické připojení čerpací stanice a bezpečnostní zásady

Elektrické připojení čerpací stanice musí být provedeno s důrazem na vodotěsnost a dodržení bezpečnostních norem ČSN EN 60335-2-41 a ČSN 33 2000-7-704. Používají se kabely s označením H07RN-F nebo CYKY-J s minimálním průřezem 1,5 mm² pro čerpadla do 1,5 kW, které mají zvýšenou odolnost vůči vlhkosti a mechanickému poškození. Všechny spoje kabelů je nutné provést v průmyslových vodotěsných spojkách IP68, které zajistí těsnost a zabrání průniku vody i při ponoření.

Při instalaci čerpací stanice do vrtu nebo vrtané studny je nezbytné dodržovat bezpečnostní pravidla, která minimalizují riziko úrazu elektrickým proudem. Elektrický přívod musí být vybaven proudovým chráničem s vybavovacím proudem 30 mA a jističem odpovídajícím výkonu čerpadla. Kabel musí být veden samostatným chráničem nebo kanálem, který zamezí mechanickému poškození a kontaktu s vodou.

Pro správné připojení ponorného čerpadla je klíčové dodržet správné schéma zapojení, které zahrnuje umístění zpětného ventilu na výtlačném potrubí minimálně 30 cm nad čerpadlem, aby se zabránilo zpětnému toku vody a přetížení motoru. Potrubí i kabel je nutné izolovat tepelně i mechanicky, například pomocí expandovaného polystyrenu a ochranných trubek, zejména v místech průchodu základy domu nebo v exteriéru, kde hrozí mrazové poškození.

Elektrické spoje a kabelové průchody musí být utěsněné speciálními silikonovými tmely nebo epoxidovými hmotami, které vydrží dlouhodobý kontakt s vodou a zabrání korozi kontaktů. Kabel nesmí být nikdy použit jako závěsné lanko; čerpadlo se zavěšuje na ocelové nebo syntetické lanko s nosností minimálně dvojnásobnou oproti hmotnosti čerpadla.

Tip: Častou chybou při instalaci je nedostatečné utěsnění kabelových spojů a použití nevhodných kabelů bez certifikace pro podvodní instalace. To může vést k průniku vody, zkratu a následné poruše čerpadla nebo dokonce k úrazu elektrickým proudem. Proto doporučuji vždy použít certifikované vodotěsné komponenty a zkontrolovat správnou funkci proudového chrániče před spuštěním.

Pokud nemáte dostatečné elektrotechnické znalosti, je nezbytné konzultovat instalaci s kvalifikovaným elektrikářem, který zajistí správné dimenzování kabelů, ochranných prvků a bezpečné zapojení čerpací stanice podle platných předpisů. Dodržení těchto zásad zajistí dlouhodobý a bezproblémový provoz vaší čerpací stanice.

Umístění čerpací stanice, ochrana proti mrazu a izolace

Umístění čerpací stanice a její ochrana proti mrazu patří k nejdůležitějším krokům při instalaci vlastního vodního zdroje. Správný výběr místa a kvalitní izolace prodlouží životnost zařízení a zabrání poškození mrazem.

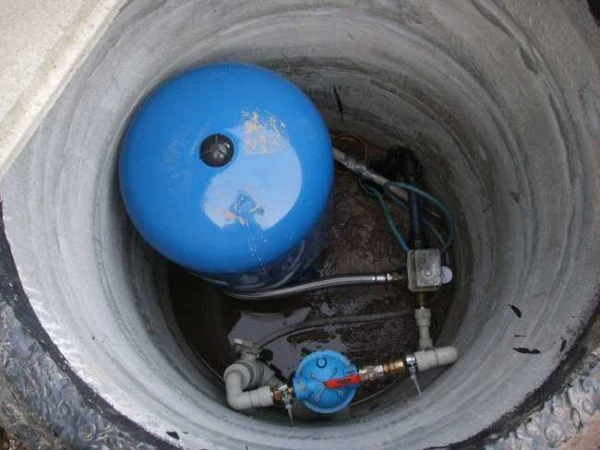

Jak správně izolovat keson a potrubí proti mrazu

Keson, který slouží k ochraně ponorného čerpadla a dalších prvků čerpací stanice, je třeba izolovat extrudovaným polystyrenem. Tento materiál má nízkou nasákavost a vysokou tepelnou izolaci, což zabraňuje průniku chladu a zamrznutí vody. Keson musí být umístěn v hloubce 80-120 cm pod úrovní mrazu, která v České republice obvykle dosahuje této hodnoty. Potrubí vedoucí od studny nebo vrtu k čerpací stanici je nutné vést pod bodem mrazu, ideálně v hloubce minimálně 1 metru, a obalit ho izolací vhodnou k venkovnímu použití. Izolace potrubí zamezuje přerušení průtoku vody v zimních měsících a chrání před mechanickým poškozením. Častou chybou bývá nedostatečná izolace nebo nedostatečná hloubka uložení potrubí, což vede k zamrznutí a prasknutí vedení.

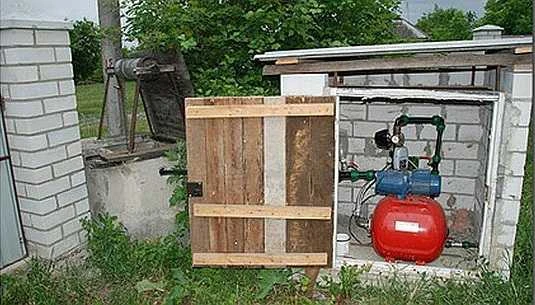

Kde a jak umístit čerpací stanici pro optimální ochranu

Čerpací stanici doporučuji instalovat do kesonu, který je vodotěsný a dostatečně izolovaný proti mrazu. Umístění kesonu v hloubce 80-120 cm pod úrovní mrazu zajistí, že zařízení nebude vystaveno mrazovým teplotám. Keson by měl být přístupný pro pravidelnou údržbu a kontrolu, což usnadní například kontrolu zpětného ventilu či elektrického zapojení čerpadla. V případě, že není možné použít keson, je alternativa umístit čerpací stanici do technické místnosti domu, kde je teplota stabilní. Proti mrazu lze zde využít topný kabel, který zabraňuje zamrznutí potrubí a zařízení. Doporučuji také instalovat antivibrační podložky pod čerpadlo, aby se minimalizovalo přenášení vibrací a prodloužila životnost celého systému. Správné umístění a ochrana proti mrazu jsou klíčové pro spolehlivý provoz čerpací stanice v zimním období.

Zavodnění a spuštění čerpací stanice krok za krokem

Při instalaci čerpací stanice do vrtané studny je nezbytné správně provést zavodnění, aby čerpadlo nepřišlo do styku se vzduchem. Čerpadlo nesmí běžet nasucho, protože by to vedlo k jeho rychlému poškození. Zpětný ventil udržuje sloupec vody v potrubí a zabraňuje jejímu zpětnému toku, což je klíčové pro efektivní čerpání.

1. Naplnění čerpací stanice – přes výplňový otvor nalijte vodu do čerpadla a potrubí, aby se odstranily vzduchové bubliny.
2. Kontrola zpětného ventilu – ověřte, že ventil je správně usazen a nepropouští vodu zpět do studny.
3. Odstranění vzduchových bublin – nechte vodu několik minut odtéct, dokud se vzduch neodstraní z potrubí a čerpadla.
4. Spuštění čerpadla – po zajištění úplného zavodnění a odstranění vzduchu zapněte čerpací stanici, aby začala efektivně čerpat vodu.

Jak připojit čerpací stanici ke studni

Pro správné připojení je nutné zajistit pevné a těsné spoje potrubí s ponorným čerpadlem a zároveň správnou izolaci potrubí, která zabraňuje kondenzaci a zamrzání. Dodržení tohoto postupu výrazně prodlužuje životnost instalace a zaručuje bezproblémový provoz.

Údržba čerpací stanice a čištění vrtu vlastními silami

Pravidelná údržba čerpací stanice je klíčová pro dlouhodobý bezproblémový provoz a efektivní čerpání vody z vrtu. Doporučuje se provádět kontrolu čerpadla a jeho součástí alespoň jednou ročně. Během údržby je nutné zkontrolovat těsnost hlavice, protože netěsnosti mohou vést k úniku vody a snížení výkonu. Součástí kontroly by měla být i membránová tlaková nádoba, která reguluje tlak vody a zabraňuje častému spínání ponorného čerpadla.

Čištění vrtu je doporučeno provádět každé 2-3 roky pomocí vysokotlakého proplachu. Tento postup odstraňuje usazeniny, písek a kal, které mohou omezit průtok vody a poškodit čerpací zařízení. Správná instalace čerpací stanice do vrtané studny zahrnuje i kontrolu izolace potrubí a zpětného ventilu, aby se minimalizovaly tepelné ztráty a zabránilo zpětnému toku vody.

• Kontrola těsnosti hlavice a připojení potrubí každých 12 měsíců
• Kontrola a případná výměna membránové tlakové nádoby
• Vysokotlaký proplach vrtu každé 2-3 roky pro odstranění usazenin
• Kontrola a údržba zpětného ventilu a izolace potrubí

Tip: Zanesení vrtu a zanedbání údržby membránové nádoby vede ke zvýšené spotřebě energie a častějším poruchám čerpací stanice. Pro správné propojení a účinné čerpání vody z vrtu je údržba nezbytná.

Jak propojit čerpací stanici s vrtanou studnou vlastními rukama

Správné připojení čerpací stanice ke studni zahrnuje kontrolu všech spojů a správné elektrické zapojení čerpadla, které zajišťuje bezpečný a efektivní provoz.

Řešení nejčastějších problémů při instalaci a provozu čerpací stanice

Nesprávná instalace čerpací stanice včetně ponorného čerpadla vede k častým poruchám a výraznému zkrácení životnosti zařízení. Častou chybou je umístění čerpadla méně než 0,5 metru nad dnem vrtané studny, což způsobuje nasávání kalu a pevných částic. Tento jev vede k zanášení filtru, zvýšenému opotřebení oběžného kola a mechanickému poškození čerpadla. Další problém představuje nesprávné dimenzování výtlačného potrubí, zejména redukce průměru o více než jednu dimenzi (například z 1 1/4″ na 1″), která způsobuje tlakové ztráty a nadměrné zatížení motoru.

Nedostatečná izolace potrubí pod bodem mrazu (80-120 cm v závislosti na lokalitě) zvyšuje riziko zamrznutí a prasknutí vedení, což může vést k havárii celého systému. Instalace zpětného ventilu je nezbytná pro udržení sloupce vody v potrubí a zabránění zpětnému toku, který by mohl způsobit opakované spouštění čerpadla a jeho přetížení.

Nejčastější chyby při instalaci čerpací stanice do vrtu

• Zavěšení ponorného čerpadla méně než 0,5 metru nad dnem vrtu – zvyšuje nasávání kalu a riziko mechanického poškození
• Použití potrubí s nevhodným průměrem nebo nadměrné redukce – snižuje průtok a zvyšuje opotřebení čerpadla
• Nedostatečná nebo chybějící izolace potrubí pod bodem mrazu – vede k zamrznutí a prasknutí potrubí
• Opomenutí instalace zpětného ventilu – způsobuje zpětný tok vody, časté spouštění a poruchy čerpací stanice

Tip: Pro spolehlivý provoz čerpací stanice je klíčové zavěsit čerpadlo minimálně 0,5 metru nad dno vrtu, použít potrubí odpovídajícího průměru bez zbytečných redukcí a zajistit kvalitní izolaci potrubí pod bodem mrazu včetně instalace zpětného ventilu. Tímto postupem minimalizujete riziko poruch a prodloužíte životnost zařízení.

Doporučení pro filtrační a úpravárenské systémy přímo na čerpací stanici

Filtrační systémy představují klíčovou součást instalace čerpací stanice do studny nebo vrtu. Mechanické filtry zachytávají hrubé nečistoty, jako jsou písek a rez, a tím chrání ponorné čerpadlo před poškozením. Uhlíkové filtry odstraňují zápach a organické látky, zlepšují tak kvalitu vody pro domácí použití. Dezinfekční systémy, například UV lampy, redukují množství bakterií a patogenů, což je nezbytné pro zdravou vodu.

Umístění filtrů by mělo být před čerpací stanicí, aby byla voda upravena ještě před vstupem do potrubí a čerpadla. Pravidelná údržba, jako je čištění nebo výměna filtračních vložek, prodlužuje životnost zařízení a zabraňuje snížení výkonu.

• Používejte mechanické filtry s jemností 20-50 mikronů pro základní filtraci
• Zvolte uhlíkové filtry podle kvality zdrojové vody
• Instalujte dezinfekční systém, pokud voda vykazuje bakterie nebo zápach
• Pravidelně kontrolujte a vyměňujte filtrační komponenty

Tip: Při instalaci čerpací stanice do vrtané studny vlastními rukama dbejte na správné propojení filtračních systémů s čerpací stanicí a izolaci potrubí, abyste zabránili kondenzaci a poškození zařízení.

Návod na instalaci čerpací stanice do studny zahrnuje i správné umístění zpětného ventilu, který zabraňuje zpětnému toku vody a chrání čerpadlo před nadměrným zatížením. Filtrační systémy a úprava vody společně zajišťují efektivní provoz a prodlužují životnost vašeho čerpadla.

Časté dotazy

Jak zapojit čerpadlo do studny krok za krokem?

Zavěste čerpadlo na odolné lanko minimálně 50-80 cm nad dno, připojte vodotěsný kabel, nainstalujte zpětný ventil, výtlačné potrubí vést bez zbytečných ohybů, před spuštěním zavodněte čerpadlo.

Je potřeba povolení pro vrtání studny?

Ano, vrtání studny obvykle vyžaduje povolení od místního úřadu, závisí na hloubce a lokalitě vrtu.

Jak čerpat vodu z vrtu efektivně?

Použijte ponorné čerpadlo s odpovídajícím výkonem a hloubkou ponoru, udržujte potrubí rovné a izolované, pravidelně čistěte vrt.

Co je potřeba k instalaci čerpací stanice do vrtu?

Čerpadlo vhodné hloubky a průměru, vodotěsný kabel, zpětný ventil, izolovaný keson nebo technická místnost, správná izolace potrubí a elektrické zapojení.

Kde umístit zpětnou klapku u ponorného čerpadla?

Zpětná klapka se instaluje na výtlačné potrubí přímo za čerpadlo, aby zabránila zpětnému toku vody.

Jak často provádět údržbu čerpací stanice?

Kontrolu čerpadla a těsnosti provádějte jednou ročně, čištění vrtu vysokotlakým proplachem každé 2-3 roky.

Jak správně zapojit elektrické čerpadlo do studny?

Použijte vodotěsný kabel, izolované spoje a utěsnění, dodržujte bezpečnostní normy a doporučujeme konzultaci s elektrikářem.

Jakou vzdálenost od dna by mělo mít ponorné čerpadlo?

Minimálně 50 až 80 cm nad dnem vrtu, aby se zabránilo nasávání kalu a sedimentů.

Jak ochránit čerpací stanici proti mrazu?

Instalujte ji do izolovaného kesonu pod úrovní mrazu (80-120 cm), izolujte potrubí a použijte topný kabel, pokud je to potřeba.

Jak odstranit vzduchové bubliny při spuštění čerpadla?

Při zavodnění čerpadla nechte vodu volně téct výplňovým otvorem, dokud nevytéká bez bublin, pak spusťte čerpadlo.

Jak správně upevnit ponorné čerpadlo ve studni, aby nedošlo k poškození?

Upevnění čerpadla se provádí pomocí speciálních upevňovacích pásů nebo konzol, které se instalují ve 3. kroku montáže, aby bylo čerpadlo stabilní a nevibrovalo během provozu.

Jaký je správný postup zavodnění čerpací stanice před jejím spuštěním?

Zavodnění čerpací stanice se provádí ve 5. kroku instalace, kdy je potřeba naplnit čerpadlo vodou, aby se zabránilo běhu nasucho a poškození zařízení.
