Proč a jak správně uzemnit plechovou střechu: kompletní průvodce

Plechová střecha vyžaduje správné uzemnění jako klíčový prvek ochrany před bleskem a přepětím. Bez efektivního bleskosvodu a ekvipotenciálního pospojování hrozí vážné škody na konstrukci i elektrických zařízeních. Znalost vhodných metod uzemnění zajistí bezpečnost vaší střechy i celého domu.

Je nutné uzemnit plechovou střechu? Právní a technické požadavky

Je nutné uzemnit plechovou střechu. Podle platných českých předpisů je uzemnění plechové střechy povinné, protože plech je kovový materiál vedoucí elektrický proud a představuje zvýšené riziko zásahu bleskem. Norma ČSN EN 62305-3 ed. 2 stanovuje technické požadavky na ochranu staveb před bleskem, včetně minimální vzdálenosti 0,57 metru pro proud blesku o velikosti 100 kA, kterou musí hromosvod na plechové střeše dodržovat. Zákon č. 102/2001 Sb. pak vyžaduje přesné dodržení návodu výrobce zařízení, kam patří také montáž a uzemnění bleskosvodu.

Uzemnění plechové střechy plní zásadní funkci ochrany proti přímému úderu blesku a nebezpečnému přepětí, které může poškodit konstrukci i elektrická zařízení, například fotovoltaické panely na střeše. Správné ekvipotenciální pospojování všech kovových částí střechy a instalace izolovaného hromosvodu s přepěťovou ochranou SPD snižují riziko přeskoku napětí a zajišťují bezpečný odvod bleskového proudu do země.

Technické požadavky na uzemnění plechové střechy zahrnují:

• dodržení minimální vzdálenosti 0,57 m podle normy ČSN EN 62305-3 ed. 2
• instalaci uzemňovací soustavy s odporem uzemnění ideálně do 10 ohmů
• provedení ekvipotenciálního pospojování všech kovových částí střechy včetně bleskosvodu na plechové střeše
• aplikaci vhodné přepěťové ochrany SPD, zvláště u objektů s fotovoltaickými panely
• respektování návodu výrobce dle zákona č. 102/2001 Sb.

Tip: Častou chybou je nedostatečné propojení plechové střechy s uzemňovací soustavou nebo nesprávné dimenzování vodičů, což může vést k riziku přeskoku napětí a poškození konstrukce.

Uzemnění plechové střechy je vhodné vždy, pokud střecha je součástí objektu s vyšší hodnotou majetku nebo instalací citlivých zařízení. Pro jednoduché nízké konstrukce bez elektrických instalací může být uzemnění méně kritické, ale standardy to zpravidla vyžadují. Dodržování normy ČSN EN 62305 a zákonných požadavků minimalizuje riziko škod způsobených bleskem a přepětím.

Základní principy a normy pro uzemnění plechové střechy

Uzemnění plechové střechy je nezbytné pro ochranu před škodlivými účinky zásahu bleskem a přepětím. Klíčovým prvkem je ekvipotenciální pospojování, které vyrovnává elektrické potenciály kovových částí střechy a hromosvodu, čímž snižuje riziko přepětí. Norma ČSN EN 62305-3 ed. 2 stanovuje technické požadavky na vzdálenost mezi hromosvodem a kovovou střechou, která musí být minimálně 0,57 metru pro bleskový proud 100 kA, aby byla zajištěna dostatečná bezpečnost.

Co je ekvipotenciální pospojování a proč je důležité

Ekvipotenciální pospojování představuje propojení všech kovových částí střechy, hromosvodu a případných dalších kovových prvků do jednoho elektrického potenciálu. Tento postup eliminuje rozdíly napětí mezi těmito částmi, a tím minimalizuje riziko vzniku přepětí, které by mohlo poškodit konstrukci i elektrická zařízení na střeše, například fotovoltaické panely. Kovové části střechy bez správného pospojování mohou vést k nebezpečným jiskrám nebo přeskokům napětí. Kromě samotného uzemnění je proto nezbytné zajistit i přepěťovou ochranu SPD, která chrání elektrická zařízení před náhlými přepětími způsobenými bleskem.

Norma ČSN EN 62305-3 a její význam pro uzemnění

Norma ČSN EN 62305-3 upravuje pravidla pro ochranu stavebních objektů proti blesku a stanovuje přesné požadavky na uzemnění. Pro bleskový proud o velikosti 100 kA je minimální vzdálenost mezi hromosvodem a plechovou střechou stanovena na 0,57 metru. Tento parametr je klíčový pro bezpečný odvod bleskového proudu a zamezení nebezpečného přeskoku napětí na střechu. Nedodržení této vzdálenosti může vést k ohrožení konstrukce a zvýšení rizika požáru nebo poškození elektrických instalací. Norma proto výrazně přispívá k bezpečnosti a správné montáži izolovaného hromosvodu na plechové střeše.

Dopad vzdálenosti mezi hromosvodem a plechovou střechou

V praxi se často setkáváme s instalacemi, kde je vzdálenost mezi hromosvodem a plechovou střechou pouze kolem 0,1 metru. Tato vzdálenost je výrazně nedostatečná, protože umožňuje vznik přeskoku vysokého napětí, který může dosahovat až 900 000 voltů. Takový přeskok znamená přímé ohrožení stability střechy a bezpečnosti objektu. Proto je klíčové dodržet normou stanovenou minimální vzdálenost 0,57 metru a zároveň provést správné ekvipotenciální pospojování.

Chyby při uzemnění plechové střechy a jak se jim vyhnout:

• Nedodržení minimální vzdálenosti mezi hromosvodem a střešní krytinou
• Chybějící nebo nedostatečné ekvipotenciální pospojování
• Absence přepěťové ochrany SPD, zejména u střech s fotovoltaickými panely
• Použití nevhodných materiálů pro uzemnění, které zvyšují odpor uzemnění

Technické požadavky na uzemnění plechové střechy zahrnují:

• Dodržení minimální vzdálenosti 0,57 m dle ČSN EN 62305-3
• Použití vysoce vodivých materiálů pro uzemňovací vodiče a spoje
• Zajištění ekvipotenciálního pospojování všech kovových částí střechy a hromosvodu
• Instalaci přepěťové ochrany SPD pro ochranu elektrických zařízení

Správné uzemnění plechové střechy a dodržení technických standardů minimalizuje riziko zásahu bleskem, přepětí i požáru. Uzemnění a ochrana musí být vždy kompatibilní s instalací bleskosvodu na plechové střeše a případnými fotovoltaickými panely.

Typy a způsoby uzemnění plechových střech včetně izolovaných hromosvodů

Uzemnění plechové střechy je nezbytné pro ochranu před bleskem a přeskokem napětí, které mohou poškodit konstrukci i elektrická zařízení v budově. Kromě klasických metod se stále častěji používají izolované hromosvody HVI, které umožňují bezpečné vedení bleskového proudu při minimálních vzdálenostech od kovové střechy.

Typy izolovaných vodičů HVI a jejich parametry

Izolované hromosvody HVI představují moderní řešení uzemnění plechových střech, splňující požadavky normy ČSN EN 62305 a technické specifikace IEC TS 62561-8. Existují tři základní typy HVI vodičů, které se liší délkou a izolačními vlastnostmi:

• HVI light plus má minimální vzdálenost od střechy 0,6 metru a kratší koncovky, vhodný pro menší střechy s nižším rizikem přeskoku.
• HVI long umožňuje vzdálenost 0,75 metru a má delší izolační koncovky, hodí se pro středně velké střechy a zajišťuje vyšší bezpečnost.
• HVI power je určen pro vzdálenosti až 0,9 metru a disponuje robustními koncovkami, které zajišťují maximální ochranu i u rozsáhlých plechových střech.

Izolovaný hromosvod tak chrání kovovou střechu před přímým zásahem blesku a snižuje riziko přeskoku, což je klíčové zejména u střech s fotovoltaickými panely nebo složitou konstrukcí. Díky izolaci vodiče není nutné instalovat vodiče přímo na střechu, čímž se minimalizuje riziko koroze a zjednodušuje údržba.

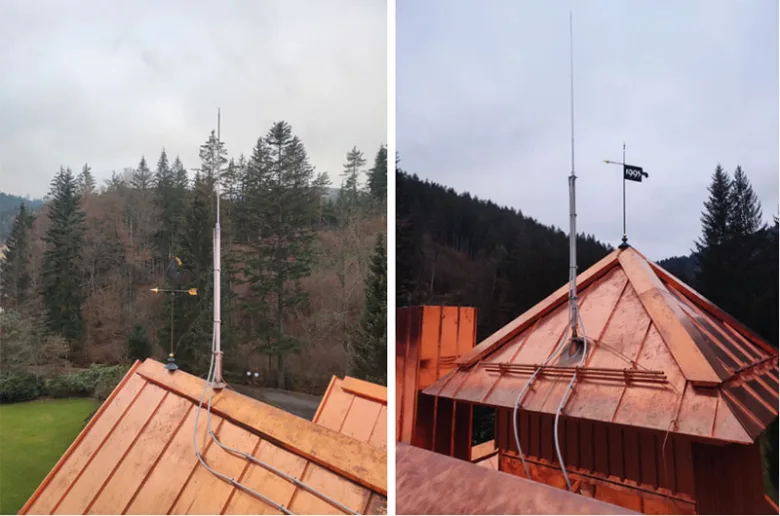

Postup instalace izolovaného hromosvodu na plechovou střechu

Návod na uzemnění plechové střechy pomocí izolovaného hromosvodu HVI zahrnuje několik přesných kroků, které zajistí bezpečný a technicky správný výsledek:

1. Výběr vodiče – zvolte typ HVI vodiče (light plus, long nebo power) podle velikosti střechy a požadované vzdálenosti od plechu.
2. Umístění vodiče – instalujte izolovaný hromosvod vodorovně nad plechovou střechu ve vzdálenosti 0,6 až 0,9 metru podle zvoleného typu vodiče.
3. Připevnění držáků – použijte speciální izolované držáky, které nepoškozují plechovou krytinu a zachovávají ekvipotenciální pospojování celé střechy.
4. Připojení k uzemnění – vodič HVI propojte s uzemňovacím systémem budovy, přičemž odpor uzemnění by měl splňovat limity podle normy ČSN EN 62305.
5. Kontrola a testování – ověřte správnost instalace a funkčnost uzemnění, včetně kontroly spojů a přepěťové ochrany SPD.

Izolovaný hromosvod se hodí zejména pro střechy s fotovoltaickými panely, kde tradiční přímé uzemnění může způsobit poruchy nebo riziko přeskoku. Naopak u jednoduchých střech bez elektroniky může být instalace izolovaného vodiče nákladnější a méně efektivní než klasický hromosvod. Častá chyba při instalaci zahrnuje podcenění správné vzdálenosti vodiče od plechu, což může vést k riziku zásahu bleskem nebo poškození střechy.

Tip: Při instalaci izolovaného hromosvodu vždy dodržujte normu IEC TS 62561-8 a konzultujte projekt s odborníkem na bleskosvody, aby bylo zajištěno plné souladu s technickými požadavky a bezpečnostními standardy.

Ekvipotenciální pospojování a přepěťová ochrana na plechových střechách

Ekvipotenciální pospojování a přepěťová ochrana jsou klíčové prvky bezpečného uzemnění plechové střechy, které výrazně snižují riziko požáru a poškození elektrických zařízení. Správná instalace těchto systémů je nezbytná zejména v kombinaci s bleskosvodem na plechové střeše a fotovoltaickými panely na střeše.

Co je ekvipotenciální pospojování a kdy je povinné

Ekvipotenciální pospojování znamená spojení všech kovových částí střechy a přilehlých konstrukcí tak, aby měly stejný elektrický potenciál. To minimalizuje riziko nebezpečných přeskoků napětí a tím i požáru. Podle normy ČSN EN 62305 je ekvipotenciální pospojování povinné vždy, když jsou na střeše instalovány kovové konstrukce, hromosvod nebo fotovoltaické panely. Neprovádí se pouze v případech, kdy jsou uzemnění hromosvodu a silových zařízení oddělená a správně navržená, což ale vyžaduje odbornou kontrolu. Častou chybou je nedostatečné propojení kovových částí nebo použití nekvalitních spojovacích materiálů, které mohou vést ke vzniku jisker a požáru.

Přepěťové ochrany SPD I+II a jejich umístění

Přepěťová ochrana SPD I+II slouží k ochraně elektrických zařízení před přepětím vzniklým úderem blesku nebo spínacími jevy. Typ SPD I je instalován na vstupu elektrického rozvodu, většinou v kombi boxu, kde chrání celý objekt před přímým bleskovým proudem. SPD II se umisťuje v technické místnosti blíže k citlivým spotřebičům. Správné umístění a dimenzování těchto ochran minimalizuje riziko zásahu bleskem na plechové střeše a zajišťuje dlouhodobou ochranu zařízení. Propojování přepěťových ochran s ekvipotenciálním pospojováním musí být provedeno tak, aby nedocházelo k rozdílným potenciálům, což by mohlo způsobit přeskoky. Doporučené přístroje zahrnují OEZ odpínač 41013, který je vhodný pro rychlé odpojení v případě závady.

• SPD I – instalace u hlavního přívodu v kombi boxu
• SPD II – umístění v technické místnosti u zařízení
• propojení se systémem ekvipotenciálního pospojování

Tip: Častá chyba při uzemnění plechové střechy je nesprávné propojení přepěťových ochran s kovovými částmi střechy, což může zvýšit riziko požáru. Pro koho se hodí tento systém? Pro všechny budovy s kovovými střechami a instalovanými fotovoltaickými panely, nikoliv pro objekty bez kovových prvků a bleskosvodů, kde je riziko přeskoku minimální.

Specifika uzemnění fotovoltaických systémů na plechových střechách

Fotovoltaické systémy na plechových střechách vyžadují specifický přístup k uzemnění, který zohledňuje konstrukční materiály i bezpečnostní normy. Panely jsou zpravidla instalovány na nerezových konstrukcích s hliníkovými (AL) profily, které zajišťují pevnost a korozní odolnost. Tyto materiály jsou elektricky vodivé, proto je nezbytné správné ekvipotenciální pospojování fotovoltaických panelů s plechovou střechou a dále s hromosvodem.

Jak správně uzemnit plechovou střechu s fotovoltaikou? Podle normy ČSN EN 62305 musí být uzemnění navrženo tak, aby minimalizovalo riziko přeskoku napětí a zajistilo bezpečný odvod bleskového proudu přes bleskosvod na plechové střeše. Propojení mezi nerezovou konstrukcí, AL profily a střechou musí být pevné a bez izolačních vrstev, které by mohly omezit vodivost. Izolovaný hromosvod se v tomto případě nepoužívá, protože by snížil účinnost uzemnění.

Vzdálenost mezi fotovoltaickými panely a měničem větší než 10 metrů klade další požadavky na ochranu proti přepětí. Doporučuje se instalovat přepěťovou ochranu SPD jak na vstupu, tak na výstupu měniče, aby se zabránilo poškození elektroniky vlivem bleskových impulsů nebo přepětí vzniklého v distribuční síti. Také je nutné pravidelně kontrolovat údržbu uzemnění, protože koroze nebo mechanické poškození může zvýšit odpor uzemnění nad bezpečnou mez.

Návod na uzemnění plechové střechy s fotovoltaikou proto zahrnuje:

• pevné propojení kovových částí fotovoltaického systému s plechovou střechou
• zajištění ekvipotenciálního pospojování všech vodivých komponent
• napojení na hlavní hromosvod budovy bez použití izolovaných prvků
• aplikaci přepěťové ochrany SPD v souladu s technickými normami

Na co si dát pozor: častou chybou je nedostatečné propojení AL profilů s nerezovou konstrukcí, což může vést k nebezpečnému zvýšení odporu uzemnění a ztrátě ochranných vlastností celého systému. Tento způsob uzemnění se hodí pro novostavby i rekonstrukce, ovšem ne vždy je možné ho aplikovat na starších plechových střechách s omezeným přístupem k existujícím uzemňovacím prvkům.

Díky správnému technickému návrhu a dodržení pravidel ČSN EN 62305 lze minimalizovat riziko zásahu bleskem a zajistit dlouhodobou bezpečnost i funkčnost fotovoltaických instalací na plechových střechách.

Příklady rizik a následků nesprávného uzemnění plechové střechy

V roce 2022 došlo v Ostravě-Vítkovicích k požáru střechy rodinného domu, který způsobil přeskok vysokého napětí s bleskovým proudem 4,4 kA. Tento elektrický výboj poškodil plechovou střechu natolik, že vznikl požár vedoucí ke škodám na majetku ve výši přibližně 500 000 Kč. Incident jasně ukazuje, že nutnost uzemnění plechové střechy není pouze formální požadavek, ale klíčová prevence proti podobným nehodám.

Hlavní příčinou požáru byl nedostatečný nebo chybějící izolovaný hromosvod, který by mohl efektivně odvést bleskový proud do země, čímž by se přeskok vysokého napětí zabránilo. Chyby při uzemnění plechové střechy často zahrnují špatné propojení jednotlivých částí hromosvodu, nedostatečné ekvipotenciální pospojování nebo zanedbání pravidelné údržby uzemnění. Tyto nedostatky zvyšují riziko přeskoku a následného požáru.

Norma ČSN EN 62305 stanovuje technické požadavky na montáž a údržbu hromosvodů, včetně povinnosti správného uzemnění a přepěťové ochrany SPD, která snižuje riziko přepětí vznikajícího například při úderu blesku. U plechových střech s instalovanými fotovoltaickými panely je dodržení těchto norem ještě důležitější, protože elektrické komponenty vyžadují spolehlivé uzemnění pro ochranu zařízení i majetku.

Tip: Pro minimalizaci rizika zásahu bleskem na plechové střeše doporučuji pravidelně kontrolovat stav uzemnění a ekvipotenciálního pospojování. Správná montáž izolovaného hromosvodu s přepěťovou ochranou výrazně snižuje pravděpodobnost vzniku požáru.

Tento případ potvrzuje, že uzemnění plechové střechy povinností není pouze legislativní formalita, ale nevyhnutelný standard pro ochranu vašeho majetku. Vyvarujte se běžných chyb při uzemnění plechové střechy a dodržujte doporučený návod na uzemnění plechové střechy podle platných norem, aby se riziko škod minimalizovalo.

Dlouhodobá údržba a kontrola uzemnění plechových střech

Pravidelná údržba a kontrola uzemnění spolu s přepěťovými ochranami patří k základním krokům, jak zajistit bezpečnost plechové střechy a minimalizovat riziko požáru či poruch způsobených bleskem. Následující části popisují doporučené intervaly a konkrétní postupy, které pomáhají udržet systém v bezvadném stavu.

Doporučené intervaly kontrol a údržby

Minimální frekvence kontrol odporu uzemnění hromosvodu na plechové střeše je stanovena na nejméně jednou ročně. Součástí této kontroly by měla být také funkčnost přepěťové ochrany SPD, která chrání instalaci před přeskokem napětí. Údržba uzemnění podle normy ČSN EN 62305 zajišťuje, že odpor uzemnění zůstává pod předepsanou hodnotou (obvykle do 10 Ω), což je klíčové pro správné odvádění bleskových proudů a omezení rizika přeskoku napětí. Při instalaci izolovaného hromosvodu a ekvipotenciálního pospojování se doporučuje věnovat zvláštní pozornost pevnosti a neporušenosti spojů, které mohou časem korodovat.

Základní postupy údržby uzemnění a přepěťových ochran

Údržba uzemnění plechové střechy začíná pravidelným čištěním svodů a uzemňovacích vodičů od nečistot, prachu a případné koroze. Kontrola spojů patří mezi nejdůležitější úkony – uvolněné nebo zkorodované spoje výrazně snižují bezpečnost systému. Při čištění je vhodné použít vhodné prostředky, které nepoškodí kovové části a zároveň odstraní rez. Přepěťová ochrana SPD vyžaduje kontrolu vizuální i funkční – vadné moduly je nutné včas vyměnit, aby nedošlo k selhání při nárazu blesku nebo přepětí vzniklém například u fotovoltaických panelů na střeše.

• Kontrola svodů a jejich čištění od nečistot
• Přezkoušení pevnosti a kvality spojů
• Odstranění koroze vhodnými prostředky
• Ověření funkčnosti přepěťové ochrany SPD
• Kontrola celistvosti izolovaného hromosvodu a ekvipotenciálního pospojování

Tip: Častou chybou při údržbě je zanedbání kontroly spojů, které mohou být skryté pod nátěry nebo špatně přístupné. Doporučuji proto plánovat kontroly s dostatečným časem a odbornou pomocí.

Správná a pravidelná údržba nejen prodlužuje životnost uzemňovacího systému, ale výrazně zvyšuje bezpečnost celé plechové střechy. Pro správný návod na uzemnění plechové střechy je nezbytné dodržovat normy a dbát na pravidelnou kontrolu i po montáži, zvláště pokud je střecha vybavena fotovoltaickými panely nebo dalšími elektrickými prvky. Uzemnění tak minimalizuje riziko zásahu bleskem a chrání majetek i zdraví uživatelů.

Časté dotazy

Jaký je minimální zemní odpor uzemňovací soustavy hromosvodu?

Minimální zemní odpor uzemňovací soustavy by měl být dle normy nižší než 10 ohmů, ideálně kolem 4 ohmů pro spolehlivou ochranu.

Jaká je doporučená rozteč latí pod plechovou krytinu?

Rozteč latí se obvykle pohybuje mezi 30 až 40 cm, záleží na typu plechu a konstrukci střechy.

Co se dává pod plechovou střechu pro správné uzemnění?

Pod plechovou střechu se často klade izolační fólie a ekvipotenciální pospojovací vodiče, které propojují kovové části střechy s uzemněním.

Kdy se nemusí spojovat uzemnění hromosvodu a silových zařízení?

Spojování nemusí být nutné, pokud jsou elektrická zařízení oddělena a mají vlastní samostatné uzemnění podle platných norem.

Jak často je potřeba kontrolovat uzemnění plechové střechy?

Kontrola uzemnění by měla probíhat minimálně jednou ročně, ideálně spolu s testováním přepěťových ochran.

Jaký je správný postup instalace izolovaného hromosvodu na plechovou střechu?

Postup zahrnuje výběr vhodného HVI vodiče, montáž ve vzdálenosti 0,6 až 0,9 m, připojení k uzemnění a kontrolu funkčnosti.

Jaké jsou nejčastější chyby při uzemnění plechové střechy?

Nejčastější chyby jsou nedodržení minimální vzdálenosti hromosvodu, chybějící ekvipotenciální pospojování a absence přepěťových ochran.

Proč je důležité ekvipotenciální pospojování na plechové střeše?

Ekvipotenciální pospojování minimalizuje rozdíly napětí mezi kovovými částmi a snižuje riziko požáru a poškození zařízení.

Jaké typy izolovaných hromosvodů existují a jaké mají parametry?

Existují vodiče HVI light plus (0,6 m), HVI long (0,75 m) a HVI power (0,9 m), všechny specifikované v IEC TS 62561-8.

Jak uzemnit fotovoltaické panely na plechové střeše?

Fotovoltaické panely se instalují na nerezové konstrukce s AL profily a uzemňují se ekvipotenciálně s hromosvodem, vzdálenost mezi panely a měničem bývá přes 10 metrů.

Je povinné uzemnit každou plechovou střechu podle českých norem?

Ano, podle ČSN 33 2000-5-54 je uzemnění plechové střechy povinné zejména u budov s hromosvodem, aby se minimalizovalo riziko úrazu bleskem.

Jaký materiál je nejvhodnější pro uzemňovací pásky na plechovou střechu?

Nejčastěji se používá měděná nebo pozinkovaná ocelová páska o šířce 30 mm a tloušťce 3 mm pro dobrý elektrický kontakt a odolnost vůči korozi.

Jaký je doporučený počet uzemňovacích bodů na střechu o ploše 100 m²?

Obvykle se doporučují minimálně 2 uzemňovací body rovnoměrně rozmístěné, aby byla zajištěna dostatečná vodivost a spolehlivost uzemnění.

Jaký je správný postup kontroly funkčnosti uzemnění plechové střechy?

Měření zemního odporu se provádí pomocí zemního měřiče, kde hodnota by neměla překročit 10 ohmů, a kontrola se doporučuje minimálně jednou za 5 let.

Jaké jsou hlavní způsoby připojení uzemnění hromosvodu k plechové střeše?

Nejčastěji se používá mechanické spojení pomocí svorek nebo pájení, přičemž je nutné zajistit pevný a korozivzdorný kontakt mezi hromosvodem a plechem.
