Praktická schémata zapojení třífázového motoru do tří a
Třífázové motory patří k nejspolehlivějším pohonům, ale jejich správné zapojení do sítě vyžaduje přesné schéma a znalost možností. Ať už plánujete připojit motor do třífázové sítě pomocí zapojení hvězda nebo trojúhelník, nebo jej chcete provozovat na jednofázovou síť pomocí Steinmetzova zapojení či frekvenčního měniče, je třeba postupovat s maximální opatrností a přesností. Správné schéma a postupy zajistí bezpečný a efektivní provoz motoru.
🔑 Hlavní body

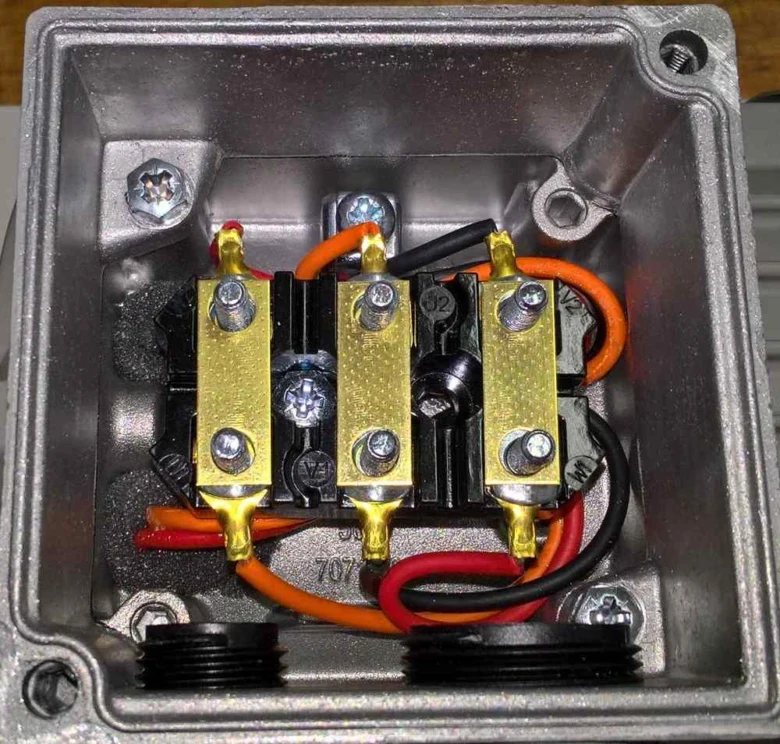

- Třífázové motory mají označení vinutí U, V, W s vývody 1 a 2, typicky s krytím IP 55.
- Při zapojení motoru do hvězdy je cívka vystavena fázovému napětí 230 V, při trojúhelníku sdruženému napětí 400 V.
- Zapojení třífázového motoru do jednofázové sítě s kondenzátorem snižuje výkon až na 70 % jmenovitého výkonu.
- Přepínání mezi hvězdou a trojúhelníkem vyžaduje stykačovou kombinaci s blokováním, aby se zabránilo zkratu.
- Použití frekvenčního měniče umožňuje napájení třífázového motoru z jednofázové sítě s možností regulace otáček.
Jak zapojit třífázový motor do třífázové sítě: základní schémata hvězda a trojúhelník
Zapojení třífázového motoru do třífázové sítě probíhá převážně dvěma způsoby – zapojením do hvězdy (Y) a zapojením do trojúhelníku (Δ). Tyto způsoby se liší napětím, které je přivedeno na jednotlivá vinutí motoru, což ovlivňuje jak proud protékající cívkami, tak i výkon motoru. Připojení do hvězdy vystavuje vinutí fázovému napětí 230 V, zatímco trojúhelník přivádí vinutím sdružené napětí 400 V, což znamená vyšší výkon a proud.

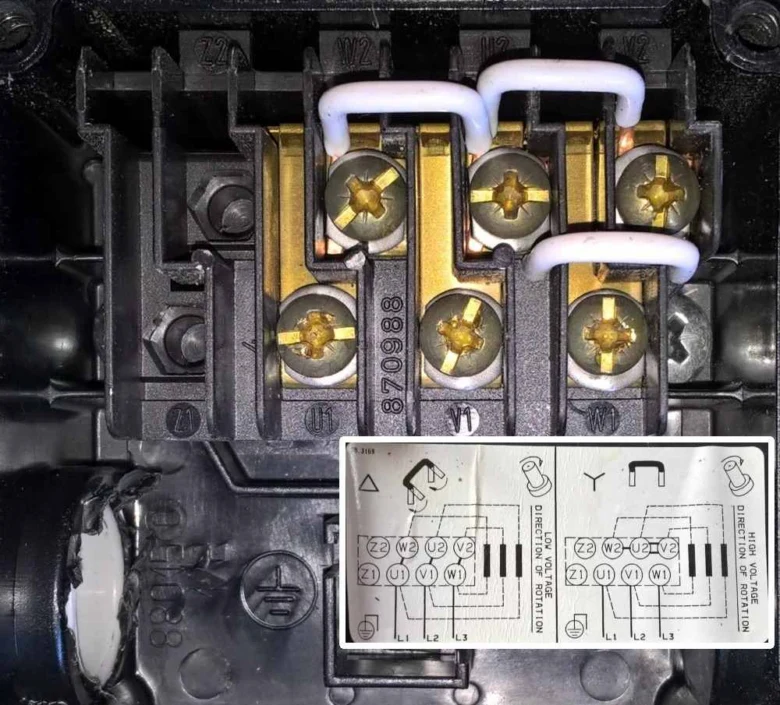

Rozdíl mezi zapojením hvězda a trojúhelník
Zapojení hvězda (Y) znamená, že každý vinutí motoru je připojeno na jednu fázi a střed hvězdy, což způsobuje, že na vinutí působí fázové napětí 230 V. Naproti tomu zapojení trojúhelník (Δ) přivádí vinutím sdružené napětí 400 V, tedy napětí mezi dvěma fázemi. To vede k vyššímu proudu a výkonu motoru, protože vinutí musí snášet větší elektrickou zátěž. Tento rozdíl je zásadní pro provoz motoru i jeho ochranu před přetížením.
Kdy použít hvězdu a kdy trojúhelník
Zapojení hvězda (Y) se používá zejména pro rozběh motoru, protože omezuje proud motoru na přibližně třetinu jmenovité hodnoty, čímž snižuje mechanické i elektrické namáhání. Výkon motoru v tomto režimu klesá také na zhruba třetinu. Po rozběhu se motor přepíná do trojúhelníku (Δ), kde dosahuje plného výkonu a napětí 400 V na vinutí. Tento postup je běžný například u motorů s přepínačem hvězda trojúhelník, což umožňuje bezpečný rozběh bez zbytečného přetížení sítě nebo zařízení.
- Zapojení hvězda (Y) snižuje proud a výkon při startu
- Zapojení trojúhelník (Δ) umožňuje plný výkon při běžném provozu
- Přepínání mezi hvězdou a trojúhelníkem často řídí stykače podle bezpečnostních norem elektroinstalace
Tip: Při zapojení třífázového motoru vždy respektujte impedance vinutí motoru a bezpečnostní normy elektroinstalace, aby nedošlo k přetížení nebo poškození zařízení.
Pro zapojení třífázového motoru do jednofázové sítě se používají speciální postupy jako Steinmetzovo zapojení nebo frekvenční měnič motoru, které ale vyžadují další komponenty a znalosti.
Přepínání motoru mezi hvězdou a trojúhelníkem: stykače, relé a bezpečnost
Přepínání třífázového motoru mezi zapojením hvězda a trojúhelník vyžaduje správné řízení stykačů a časové relé, aby se zabránilo nebezpečným situacím, zejména mezifázovým zkratům. Následující části vysvětlují princip funkce jednotlivých stykačů a mechanismus bezpečnostní blokace.
Funkce stykačů KM1, KM2 a KM3
Stykač KM1 slouží jako hlavní přívod proudu do motoru. Stykač KM2 připojuje vinutí motoru do zapojení hvězda, což znamená, že všechny tři fáze jsou spojeny do společného bodu, čímž se snižuje napětí na každé vinutí. Stykač KM3 přepíná motor do zapojení trojúhelník, kde jsou vinutí spojena po dvou a na každém je plné napětí fáze. Pro správné zapojení motoru hvězda trojúhelník musí být KM2 a KM3 sepnuty vždy odděleně, protože současné sepnutí způsobí mezifázový zkrat.
Bezpečnostní blokace a časové relé
Časové relé řídí přepínání mezi stykači KM2 a KM3 tak, že zajistí časový odstup mezi vypnutím zapojení hvězda a sepnutím trojúhelník. Tento odstup zabraňuje souběžnému sepnutí KM2 a KM3, které by vedlo k nebezpečnému mezifázovému zkratu. Bezpečnostní blokace zahrnuje mechanické nebo elektrické blokování stykačů, které neumožňuje aktivaci obou současně. Dodržení těchto bezpečnostních norem elektroinstalace je klíčové při přepínání třífázového motoru mezi hvězdou a trojúhelníkem.
Tip: Při zapojení třífázového motoru na jednofázovou síť pomocí Steinmetzova zapojení nebo frekvenčního měniče je nutné rovněž věnovat pozornost impedanci vinutí motoru, aby byla zajištěna správná funkce a bezpečnost.
Jak zapojit třífázový motor do jednofázové sítě s kondenzátorem
Zapojení třífázového motoru do jednofázové sítě pomocí Steinmetzova zapojení umožňuje provoz motoru s pomocným kondenzátorem, který vytváří posunutí fáze potřebné pro rozběh a chod motoru. Toto řešení snižuje výkon motoru přibližně na 70 % jmenovité hodnoty a rozběhový moment na 50 %, proto je vhodné zejména pro přístroje s nižšími nároky na zátěž.
Výpočet kapacity kondenzátoru
Kapacita pomocného kondenzátoru se vypočítá podle výkonu motoru (P) ve wattech pomocí vzorce C = 64 × √P, kde C je kapacita v mikrofaradech (μF) a P v kilowattech (kW). Například pro motor s výkonem 1 kW je kapacita kondenzátoru přibližně 64 μF. Správný výpočet kapacity je zásadní pro optimální zapojení třífázového motoru do jedné fáze a jeho efektivní chod.
Reverzace otáček a omezení výkonu
Reverzace otáček u Steinmetzova zapojení se provádí přepojením pomocného kondenzátoru na jinou fázi vinutí motoru. Tento postup umožňuje změnu směru otáčení bez nutnosti mechanického zásahu. Přitom je nutné počítat s omezením výkonu motoru na přibližně 70 % a sníženým rozběhovým momentem kolem 50 % původní hodnoty. Tato omezení znamenají, že třífázový motor při připojení do jednofázové sítě není vhodný pro aplikace s vysokou dynamickou zátěží nebo častými rozběhy.
- Rozpojení třífázového přívodu – odpojte motor od třífázové sítě.
- Připojení kondenzátoru – zapojte pomocný kondenzátor mezi fázi a startovací vinutí podle schématu Steinmetzova zapojení.
- Kontrola polarity – zajistěte správné fázování pro požadovaný směr otáček.
- Testování motoru – proveďte zkušební rozběh s měřením proudu a otáček.
- Reverzace otáček – přepojením kondenzátoru na jiné vinutí změňte směr otáčení.
Tip: Při zapojení třífázového motoru na jednofázovou zásuvku dbejte na bezpečnostní normy elektroinstalace a správné dimenzování vodičů, abyste předešli přetížení a poškození motoru. Steinmetzovo zapojení se hodí pro menší motory s lehkou zátěží, ale není vhodné pro průmyslové aplikace s náročnými parametry.
Použití frekvenčního měniče pro napájení třífázového motoru z jedné fáze
Použití frekvenčního měniče pro napájení třífázového motoru z jedné fáze nabízí moderní a efektivní řešení, jak zajistit plný výkon i při omezené elektroinstalaci. Následující podsekce objasňují základní zapojení a hlavní výhody i nevýhody této metody.
Základní zapojení měniče a motoru
Frekvenční měnič se připojuje na jednofázovou síť přes svorky L1 a L2 (někdy označené jako L1 a N). Na výstupu měniče jsou třífázové svorky U, V a W, které napájí třífázový motor. Toto zapojení umožňuje měniči syntetizovat požadované třífázové napětí z jednofázového zdroje. Při instalaci je nutné respektovat bezpečnostní normy elektroinstalace a správně dimenzovat ochranné prvky. Správné zapojení přes frekvenční měnič rovněž eliminuje nutnost klasických řešení jako zapojení motoru hvězda trojúhelník nebo Steinmetzovo zapojení, která mají své limity.
Výhody a nevýhody použití frekvenčního měniče
Použití frekvenčního měniče přináší zásadní výhodu v regulaci otáček motoru, což umožňuje přesné řízení výkonu a plynulé brzdění. Díky tomu lze zlepšit efektivitu a prodloužit životnost motoru. Na druhou stranu je třeba počítat s vyšším odběrem proudu při startu a během provozu, což vyžaduje vhodné jištění. Cena frekvenčního měniče bývá výrazně vyšší než u konvenčních přepínačů nebo kondenzátorových zapojení, což může ovlivnit návratnost investice.
- umožňuje plný výkon třífázového motoru na jednofázové síti
- zajišťuje plynulou regulaci otáček a brzdění
- vyšší odběr proudu než u přímého zapojení
- vyšší pořizovací cena zařízení
Tip: pro správné zapojení je důležité zvážit impedance vinutí motoru a dodržovat bezpečnostní normy elektroinstalace, aby nedošlo k přetížení měniče.
Jištění, ochrana a diagnostika motoru při různých zapojeních
Správné jištění a ochrana třífázového motoru při různých typech zapojení jsou klíčové pro jeho dlouhou životnost a bezpečný provoz. V následujících částech se zaměříme na výpočet impedance vinutí, přehled bezpečnostních norem a praktické postupy diagnostiky nejčastějších problémů.
Výpočet impedance vinutí a její vliv
Impedance vinutí motoru (Zy) přímo ovlivňuje velikost proudu a napětí, které motor odebírá při zapojení do sítě. Pro správný výpočet Zy se uvažuje odpor a indukčnost vinutí, což umožňuje určit proudovou zátěž motoru. Například při zapojení motoru hvězda – trojúhelník se změní impedance, a tím i proud motoru. V případě třífázového motoru na jednofázovou síť je nezbytné zohlednit zvýšení proudu v důsledku asymetrie napájení, což ovlivňuje i volbu jištění a nadproudových relé.
| Parametr | Hodnota | Vliv na motor |
|---|---|---|
| Impedance vinutí Zy | 5-15 Ω (typická) | Ovlivňuje proud a napětí |
| Proud motoru | 2-10 A v závislosti na Zy | Přetížení může poškodit motor |
| Napětí motoru | 230/400 V dle zapojení | Správné napětí je nezbytné |
Bezpečnostní normy a opatření
Při jištění motoru se používají pojistky a jističe typu aM, které chrání vinutí před přetížením a zkratem. Bezpečnostní normy elektroinstalace vyžadují správné dimenzování jištění podle jmenovitého proudu motoru a typu zapojení. Při přepínání motoru mezi hvězdou a trojúhelníkem je třeba respektovat časové intervaly a zamezit přetížení stykačů. Doporučuji také zvážit použití frekvenčního měniče motoru, který umožňuje plynulou regulaci výkonu i lepší ochranu.
Diagnostika a řešení problémů
Diagnostika motoru spočívá v kontrole impedance vinutí, správného jištění a funkčnosti nadproudových relé. Nesprávné zapojení motoru se projeví nadměrným proudem, přehříváním nebo hlukem. Pro správnou diagnostiku je vhodné použít měření odporu vinutí a sledovat chování motoru při rozběhu. Včasná identifikace problémů zabraňuje vážným poruchám a zkracování životnosti zařízení.
Časté dotazy k zapojení třífázových motorů do tří a jedné fáze
Otázka: Jak zapojit třífázový motor do jednofázové sítě?
Použijte Steinmetzovo zapojení s pomocným kondenzátorem, jehož kapacita se vypočítá podle vzorce C = 64 × √P, kde P je výkon motoru v kW. Obvyklá hodnota je 60-68 μF na 1 kW výkonu.
Otázka: Jaký je rozdíl mezi zapojením hvězda a trojúhelník?
Při zapojení hvězda je každé vinutí motoru připojeno na fázové napětí 230 V, při trojúhelníku se vinutí připojují přímo na síťové napětí 400 V. To ovlivňuje proud, výkon i rozběhový moment motoru.
Otázka: Jak přepnout motor mezi hvězdou a trojúhelníkem?
Použijte stykače KM1, KM2 a KM3 spolu s časovým relé, které zamezuje současnému sepnutí stykačů a tak zabrání mezifázovému zkratu.
Otázka: Jaký kondenzátor použít pro zapojení motoru do jedné fáze?
Zvolte kondenzátor s kapacitou podle výkonu motoru a minimálním provozním napětím 400 V. Nejvhodnější jsou fóliové nebo svitkové kondenzátory kvůli dlouhé životnosti a stabilitě parametrů.
Otázka: Jak lze reverzovat otáčky motoru v jednofázovém zapojení?
Reverzaci zajistíte přepojením pomocného kondenzátoru na opačnou fázi L nebo N, čímž změníte směr magnetického pole.
Otázka: Jaké jsou nevýhody provozu motoru v jednofázovém režimu?
Výkon motoru klesá přibližně na 70 % a rozběhový moment na cca 50 % normálu, což není vhodné pro náročné aplikace vyžadující vysoký rozběhový proud.
Otázka: Jak správně jištit třífázový motor?
Používejte motorové jističe a pojistky typu aM spolu s nadproudovými relé nastavenými na jmenovitý proud motoru dle jeho štítku.
Otázka: Jak vypočítat kapacitu kondenzátoru pro třífázový motor?
Kapacita kondenzátoru se počítá podle vzorce C = 64 × √P, kde P je výkon motoru v kW. Pro motor 1 kW tedy zhruba 64 μF.
Otázka: Jak zabránit mezifázovému zkratu při přepínání?
Použijte bezpečnostní blokace stykačů a časové relé, které prodlužuje dobu mezi sepnutím jednotlivých stykačů, čímž předcházíte současnému sepnutí.
Otázka: Jaké jsou příznaky nesprávného zapojení motoru?
Nápadné jsou přehřívání, vyšší hlučnost, nesprávný směr otáčení a pokles výkonu motoru.
Otázka: Kdy použít zapojení hvězda?
Zapojení do hvězdy se doporučuje pro pomalý rozběh motoru s výkonem kolem třetiny plného výkonu, například u čerpadel nebo ventilátorů.
Otázka: Jak používat frekvenční měnič s třífázovým motorem?
Připojte jednofázový vstup k měniči a výstup k motoru na svorky U, V, W. Frekvenční měnič umožňuje regulaci otáček i u motoru připojeného na jednofázovou síť.
Otázka: Co je impedance vinutí motoru (Zy)?
Impedance vinutí ovlivňuje proud a napětí motoru a je klíčová pro správné jištění a dimenzování ochrany motoru.
Otázka: Jak zajistit bezpečnost při přepínání motoru?
Dodržujte bezpečnostní normy elektroinstalace, používejte stykače s mechanickou blokací a časová relé k eliminaci rizika současného sepnutí kontaktů.
Otázka: Jak dlouho vydrží motor provozovaný v jednofázovém režimu?
Provoz motoru v jednofázovém režimu výrazně zvyšuje zatížení vinutí a snižuje účinnost, což může vést ke zkrácení životnosti motoru, proto se dlouhodobé použití nedoporučuje.
Tipy pro zapojení 3f motoru do jedné fáze bez ztráty výkonu
Pro minimalizaci ztráty výkonu doporučuji správně dimenzovat pomocný kondenzátor a použít kvalitní stykače s přesným časovým relé. Důležité je také zajistit správnou orientaci fází a pravidelnou kontrolu impedance vinutí motoru.
Nejčastější chyby při zapojení třífázového motoru do jedné fáze
Častou chybou je nesprávný výpočet kapacity kondenzátoru, což vede k přehřívání a ztrátě výkonu. Další chybou je absence bezpečnostních blokací při přepínání nebo použití nevhodných kondenzátorů s nízkým napětím.
