Principy a fungování šíření signálu z antény v praxi

Šíření signálu z antény závisí na několika klíčových principech, mezi které patří zisk antény, směrovost a polarizace signálu. Různé typy antén ovlivňují, jak efektivně se signál šíří a jak moc je odolný vůči vlivům prostředí. Porozumění těmto faktorům pomáhá zlepšit kvalitu příjmu a přenosu dat.

Jak anténa přeměňuje elektrický signál na elektromagnetické vlny

Anténa přeměňuje elektrický signál na elektromagnetické vlny, které se šíří prostorem, a zároveň přijímá elektromagnetické vlny, přeměňujíc je zpět na elektrický signál. Tento proces umožňuje bezdrátový přenos dat u televizních antén, WiFi zařízení nebo mobilních sítí. Elektromagnetické vlny vznikají díky střídavým elektrickým proudům v anténě, které vytvářejí kolísající elektrická a magnetická pole šířící se rychlostí světla.

Jak vlastně anténa vysílá a přijímá signál

Anténa funguje jako převodník energie – při vysílání transformuje střídavý elektrický signál na elektromagnetické vlny, jejichž směrovost a polarizace závisí na konstrukci antény a jejím umístění. Směrovost určuje, zda anténa vyzařuje signál všesměrově (například dipól s přibližným ziskem 2,15 dBi) nebo směrově (například patch anténa s vysokým ziskem přes 8 dBi). Polarizace může být lineární (vertikální či horizontální) nebo kruhová (pravotočivá RHCP, levotočivá LHCP), přičemž nesoulad polarizace mezi vysílačem a přijímačem způsobuje útlum signálu až o 30 dBi u lineární a cca 3 dB u kruhové polarizace.

Při příjmu anténa zachytí elektromagnetické vlny, které indukují střídavý proud odpovídající původnímu vysílanému signálu. Tento elektrický signál je přes konektory antény (typicky F, IEC, SMA, RP-SMA či N) přenesen do přijímače. Pro minimalizaci ztrát je klíčové sladění impedance antény s přívodním kabelem a přijímačem, obvykle na hodnotu 50 Ω, což zajišťuje maximální přenos energie bez odrazů.

Zisk antény (vyjádřený v dBi) popisuje efektivitu vyzařování energie v určitém směru – vyšší zisk znamená silnější signál, ale často užší vyzařovací úhel. Správné umístění antény, například na střeše nebo u okna směrem k vysílači, výrazně zlepšuje příjem a snižuje rušení signálu způsobené překážkami či stínícími materiály, jako jsou termoizolační fólie nebo pokovená skla.

Typy antén se liší tvarem a funkcí, což ovlivňuje jejich zisk, polarizaci a směrovost. Například dipólové antény jsou všesměrové s nízkým ziskem, zatímco helical a patch antény jsou směrové s vyšším ziskem a kruhovou polarizací, vhodné pro přesné nasměrování na vysílač. Kvalitní kabeláž a správné konektory minimalizují útlum signálu, který může být u nekvalitních kabelů až několik desítek decibelů na stovkách metrů.

Tip: Častou chybou je nesoulad polarizace antény vysílače a přijímače, což vede k výraznému útlumu signálu. Při instalaci proto vždy ověřte polarizaci obou zařízení.

Odborná rada: Směrové antény se hodí pro stabilní příjem na delší vzdálenosti s přesným nasměrováním, zatímco všesměrové antény jsou vhodné do prostor s proměnlivým směrem signálu nebo pro mobilní zařízení, kde není možné anténu přesně nasměrovat.

Co je to zisk a směrovost antény a jak ovlivňují šíření signálu

Zisk a směrovost antény patří mezi klíčové faktory, které ovlivňují kvalitu šíření signálu z antény. Porozumění jejich principům umožňuje efektivně zesílit signál z TV antény a zlepšit příjem i v náročných podmínkách.

Co znamená zisk antény a jak se měří?

Zisk antény vyjadřuje, jak efektivně anténa přeměňuje elektromagnetické vlny na signál ve vybraném směru. Měří se v decibelech nad izotropickým vyzařováním (dBi), což představuje ideální zdroj šířící signál rovnoměrně ve všech směrech. Vyšší hodnota zisku znamená silnější signál v požadovaném směru, což prodlužuje dosah a zlepšuje kvalitu příjmu. Zisk antény úzce souvisí s polarizací signálu a umístěním antény, které mohou výsledný efekt dále ovlivnit.

Jaký je rozdíl mezi všesměrovými a směrovými anténami?

Všesměrová anténa vyzařuje signál rovnoměrně do všech stran, což je vhodné pro pokrytí větší oblasti bez nutnosti přesného nasměrování. Naopak směrová anténa soustředí energii do jednoho směru, čímž dosahuje vyšší směrovosti antény a výrazně vyššího zisku. Tento typ antény minimalizuje rušení signálu z okolí a zvyšuje efektivitu příjmu v konkrétním směru. Směrové antény jsou často vybaveny specifickými konektory antén a mohou být doplněny zesilovačem signálu pro lepší výkon.

Jak funguje a proč je důležitá polarizace signálu

Polarizace signálu určuje rovinu kmitání elektromagnetických vln, což přímo ovlivňuje zisk antény a kvalitu příjmu. Lineární polarizace se dělí na vertikální a horizontální; pokud jsou polarizace vysílací a přijímací antény navzájem kolmé, útlum signálu dosahuje přibližně -30 dBi, což znamená výrazné oslabení signálu a nestabilní příjem. Tento útlum může vzniknout například při nesprávném natočení antény nebo nevhodném umístění konektorů, což často vede k častým problémům s kvalitou signálu.

Kruhová polarizace rozlišuje pravotočivou (RHCP) a levotočivou (LHCP) variantu a eliminuje útlum způsobený nesouhlasnou orientací antén. Při použití kruhově polarizovaných antén dochází k maximálnímu využití signálu i v prostředí s odrazy a vícenásobnými cestami šíření, kde se rovina kmitání signálu mění. Nesoulad směru kruhové polarizace mezi vysílačem a přijímačem způsobí útlum kolem 3 dB, což odpovídá polovičnímu výkonu signálu. Kruhová polarizace je proto vhodná zejména pro antény s vysokou směrovostí a v aplikacích vyžadujících stabilní příjem bez přesného natočení přijímače.

Jak funguje šíření signálu antény v prostoru

Elektromagnetické vlny se šíří z antény v závislosti na její polarizaci, která určuje, jaký typ vln přijímač zachytí s nejvyšší efektivitou. Správná shoda polarizace mezi vysílací a přijímací anténou maximalizuje zisk antény, který se měří v decibelech nad izotropní zdroj (dBi), a minimalizuje rušení signálu. To je zásadní pro stabilní přenos dat u WiFi sítí, televizního vysílání nebo video přenosů z dronů.

Tip: Častou chybou je nesprávné natočení antény, kdy lineární polarizace není sladěna, což vede k výraznému poklesu kvality signálu. Pro uživatele, kteří potřebují spolehlivý příjem v proměnlivém prostředí, doporučuji použít kruhově polarizované antény, zatímco pro jednoduché domácí instalace s přímou viditelností k vysílači postačí lineární polarizace.

Polarizace také ovlivňuje výběr konektorů antén a jejich správné umístění, protože nesoulad může způsobit zbytečné ztráty signálu. Porozumění principům polarizace umožňuje optimalizovat umístění antény i výběr vhodného typu antény podle požadavků na směrovost a stabilitu příjmu.

Jaké jsou hlavní typy antén a jejich charakteristiky

Jak fungují antény a jak šíří signál? Základními prvky jsou různé typy antén, které se liší ziskem antény, směrovostí antény a polarizací signálu. Tyto parametry určují, jak efektivně anténa vysílá a přijímá elektromagnetické vlny v prostoru. V praxi se setkáte s několika běžnými typy antén, které mají odlišné vlastnosti a použití podle požadavků na kvalitu a dosah signálu.

Dipólová anténa je nejjednodušší typ, charakteristický nízkým ziskem a všesměrovou charakteristikou vyzařování. Díky tomu poskytuje signál rovnoměrně ve všech směrech, což je výhodné pro aplikace, kde není potřeba přesné zaměření. Pagoda anténa má zisk přibližně 2 dBi a poskytuje mírně směrový signál, což zlepšuje příjem v určitých směrech. Cloverleaf a Skew-Planar Wheel antény vynikají kruhovou polarizací, která pomáhá eliminovat rušení signálu, a jsou často používány například u bezdrátových kamer a dronů.

Helical anténa nabízí vysoký zisk a také kruhovou polarizaci, což umožňuje efektivní přenos signálu na delší vzdálenosti s minimální ztrátou kvality. Patch anténa má úzký vyzařovací úhel a vysoký zisk, proto se hodí pro směrové aplikace, kde je potřeba přesně zamířit anténu na zdroj signálu.

Tip: Správné umístění antény a volba vhodného konektoru antén výrazně ovlivní kvalitu přenosu signálu. Pro směrové antény je klíčové přesné zaměření na vysílač, jinak může dojít ke kolísání signálu.

Jak ovlivňuje umístění antény kvalitu příjmu signálu

Umístění antény zásadně ovlivňuje kvalitu příjmu signálu, protože elektromagnetické vlny podléhají útlumu při průchodu překážkami a rušení z okolního prostředí. Správná volba místa a orientace antény maximalizuje zisk antény (vyjádřený v dBi) a minimalizuje ztráty způsobené odrazem nebo pohlcením signálu, což vede k stabilnějšímu a silnějšímu příjmu.

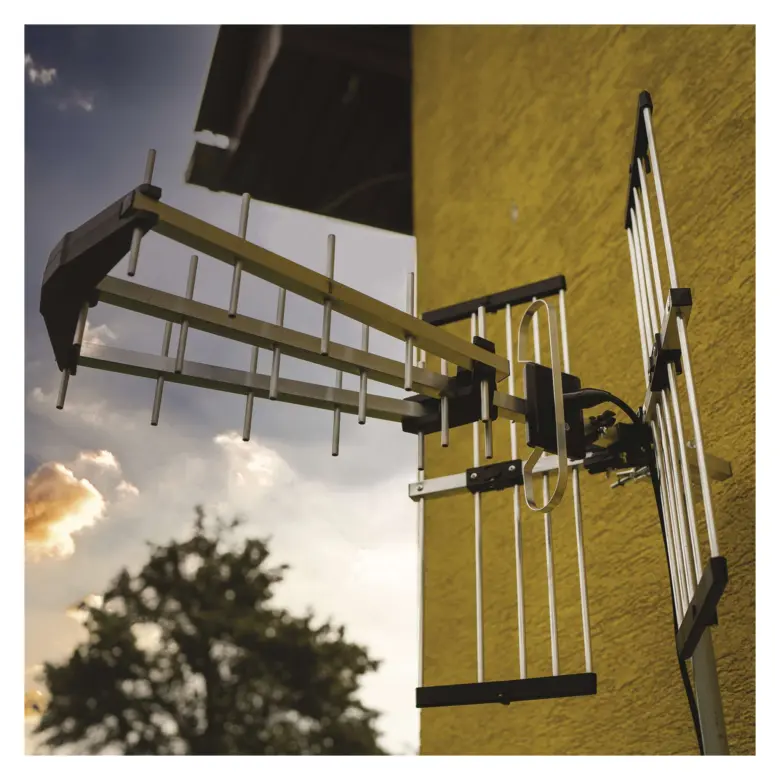

Jak umístění antény na střeše nebo parapetu ovlivňuje kvalitu signálu?

Umístění antény na nejvyšší bod budovy, například na střechu nebo parapet okna, snižuje útlum signálu způsobený pevnými překážkami jako jsou zdi, nábytek nebo kovové předměty. Vyšší poloha antény umožňuje lepší využití směrovosti antény, která může mít zisk až 8 dBi u směrových typů, a zároveň minimalizuje rušení elektromagnetickým šumem. Díky tomu se zlepšuje polarizace signálu, což je klíčové pro efektivní přenos elektromagnetických vln mezi vysílačem a přijímačem.

Jak překážky jako asfaltová krytina a pokovená skla ovlivňují signál?

Materiály jako asfaltová krytina způsobují výrazný útlum signálu, protože pohlcují elektromagnetické vlny a snižují jejich intenzitu až o několik decibelů (dB). Pokovená skla a termoizolační fólie odrážejí a rozptylují signál, což může vést k útlumu signálu až o 20 dB. Tyto faktory způsobují kolísání kvality příjmu, zejména u pokojových antén umístěných uvnitř budov, a výrazně omezují dosah i stabilitu signálu.

Proč je přesné nasměrování směrové antény důležité?

Směrové antény mají úzký vyzařovací úhel a dosahují zisku obvykle mezi 6 až 12 dBi, což umožňuje silnější a stabilnější signál v daném směru. Nesprávné nasměrování, i o několik stupňů mimo osu vysílače, může způsobit útlum signálu až o 10 dB, což výrazně snižuje kvalitu příjmu. Pro správné zaměření je vhodné využít přesné mapy vysílačů a zohlednit polarizaci signálu (lineární nebo kruhovou), protože nesoulad polarizace může způsobit útlum až 3 dB.

Tip: Častou chybou je instalace antény za překážky s pokoveným sklem nebo pod asfaltovou krytinou, což vede k výraznému oslabení signálu. Pro koho se to hodí: uživatelé s možností montáže na střechu nebo otevřený parapet, kteří mohou anténu přesně nasměrovat na vysílač. Pro koho NE: lidé v bytových domech bez přístupu na střechu nebo bez možnosti orientovat anténu směrově.

Jaké kabely, konektory a zesilovače se používají u antén

Pro připojení antén se používají různé typy konektorů antén, mezi nejčastější patří F, IEC, SMA, RP-SMA, u.Fl a MMCX. Volba správného konektoru závisí na typu zařízení a požadované kvalitě přenosu signálu. Kvalitní koaxiální kabely výrazně ovlivňují zisk antény a celkovou kvalitu příjmu signálu. Pro délky do 30 metrů je vhodný kabel S31500, který minimalizuje útlum signálu a zachovává správnou polarizaci signálu. Při delších rozvodech se doporučuje použití kabelu CB130 s nižším útlumem.

Zesilovač signálu se používá výhradně u pasivních antén, kde zvyšuje citlivost příjmu bez aktivního zdroje signálu v anténě. Při výběru zesilovače je důležité zvolit model s regulací zisku, aby nedocházelo k přebuzení a rušení signálu. Tento návod na zesilovač TV signálu pomáhá zlepšit příjem i ve špatných podmínkách, například při nevhodném umístění antény nebo rušení signálu z okolí.

Typy konektorů a doporučené kabely pro antény

Tip: Pro správnou funkci antény je nezbytné pečlivé umístění antény s ohledem na směrovost antény a minimalizaci rušení signálu z okolí.

Rušení signálu a jeho eliminace

Rušení signálu patří mezi nejčastější problémy při příjmu televizního vysílání, zejména vlivem rostoucího pokrytí mobilních sítí LTE, 4G a 5G. Tyto sítě často zasahují do pásma televizního signálu a způsobují kolísání kvality signálu, což může vést k přerušovanému obrazu nebo zvuku. Pro eliminaci rušení slouží speciální LTE a 5G filtry, které je vhodné instalovat co nejblíže anténě.

Aktivní antény často disponují integrovaným 5G filtrem, což zjednodušuje instalaci, ale zároveň neumožňuje přidání externího filtru. U pasivních antén je možné filtry připojit samostatně, což umožňuje flexibilnější řešení potíží s rušením.

Tip: Pro zesílení signálu z TV antény a redukci rušení zkuste zkontrolovat správné umístění antény, vhodné konektory antén a případně využít návod na zesilovač TV signálu.

• LTE sítě způsobují rušení televizního signálu, které snižuje kvalitu příjmu
• 5G filtr eliminuje rušení z mobilních sítí a stabilizuje příjem
• Aktivní anténa má integrovaný 5G filtr, což omezuje možnosti dodatečné filtrace
• Pasivní anténa umožňuje připojení externích filtrů a zesilovačů podle potřeby

Správné nastavení směrovosti antény a respektování polarizace signálu výrazně přispívá k lepšímu zisku antény a minimalizaci rušení.

Fyzikální principy šíření elektromagnetických vln z antény

Fyzikální principy šíření elektromagnetických vln z antény jsou základem pro pochopení, jak se signál z antény dostává k přijímači. Tento proces ovlivňují vlastnosti vlnění, prostředí a technologické parametry antény, jako je zisk antény nebo její směrovost.

Vlnová délka a frekvence

Elektromagnetické vlnění má vlnovou délku, která je nepřímo úměrná frekvenci signálu. Například Wi-Fi na frekvenci 2,4 GHz odpovídá vlnová délka přibližně 12,5 cm. Vlnová délka ovlivňuje výběr typu antény a její polarizaci signálu pro optimální příjem a přenos.

Fresnelovy zóny

Fresnelovy zóny představují oblasti mezi vysílačem a přijímačem, kde mohou odrazy signálu výrazně zhoršit kvalitu přenosu. Správné umístění antény a vhodné konektory antén pomáhají minimalizovat rušení v těchto zónách, čímž se zvyšuje stabilita a kvalita signálu.

Odraz a lom signálu

Odraz a lom signálu v prostředí způsobují multipath efekt, kdy se signál dostává k přijímači několika cestami. Tento jev vede ke kolísání kvality a rušení příjmu, které může být eliminováno vhodnou směrovostí antény a jejím přesným nastavením.

Vliv atmosférických podmínek na šíření signálu

Atmosférické podmínky, zejména teplota, vlhkost a atmosférický tlak, zásadně ovlivňují šíření signálu z antény. Elektromagnetické vlny mění svou rychlost a směr podle těchto faktorů, což může způsobit kolísání kvality signálu z antény. Například vysoká vlhkost zvyšuje absorpci signálu, čímž snižuje jeho dosah a zisk antény. Teplotní inverze zase může způsobit neobvyklé lomy vln, které ovlivňují směrovost antény a polarizaci signálu.

Pro optimální příjem je vhodné sledovat počasí při instalaci antény a přizpůsobit umístění antény i typ antény aktuálním podmínkám. Konektory antén a případný zesilovač signálu mohou pomoci minimalizovat vliv rušení signálu způsobeného změnami v atmosféře.

• Teplota mění prostředí, což ovlivňuje rychlost šíření signálu
• Vlhkost způsobuje vyšší útlum vln, zejména u vyšších frekvencí
• Atmosférický tlak ovlivňuje hustotu vzduchu a lom vln
• Kolísání signálu často souvisí s kombinací těchto faktorů

Jak funguje šíření signálu antény v praxi

Porozumění efektu počasí pomáhá lépe zvolit typy antén a jejich principy šíření signálu pro konkrétní podmínky.

Časté dotazy k šíření signálu z antény

Otázka: Jak se šíří WiFi signál z antény?

WiFi signál na frekvenci 2,4 GHz se šíří elektromagnetickými vlnami s vlnovou délkou přibližně 12,5 cm. Směr a dosah závisí na typu antény a polarizaci signálu, které ovlivňují efektivitu přenosu.

Otázka: Jak zesílit signál TV antény?

Pro zesílení signálu je vhodné použít směrovou anténu s vyšším ziskem okolo 10 dBi, kvalitní koaxiální kabel S31500 do délky 30 metrů a pasivní zesilovač s regulací zisku, který zabrání přebuzení signálu.

Otázka: Jak fungují antény?

Antény přeměňují elektrický signál na elektromagnetické vlny a zpět. Jejich účinnost vyjadřuje zisk v dBi, přičemž polarizace signálu a směrovost antény zásadně ovlivňují kvalitu příjmu.

Otázka: Proč kolísá kvalita signálu?

Kolísání signálu způsobují odrazy a lom v terénu, nesouhlasná polarizace může snížit zisk až o 30 dBi, dále atmosférické podmínky a rušení z LTE či 5G sítí.

Otázka: Jaké jsou typy polarizace signálu?

Polarizace může být lineární – vertikální nebo horizontální – nebo kruhová, pravotočivá (RHCP) či levotočivá (LHCP). Nesoulad polarizace mezi vysílačem a přijímačem výrazně snižuje kvalitu příjmu.

Otázka: Jak se měří síla signálu TV antény?

Síla a kvalita signálu se měří pomocí mobilních aplikací, které zobrazují úroveň signálu v decibelech (dB) a kvalitu přenosu v procentech.

Otázka: Jak správně namířit směrovou anténu?

Směrovou anténu nasměrujte na nejbližší vysílač podle mapy vysílačů s přesností několika stupňů, aby byl příjem signálu co nejsilnější.

Otázka: Kdy použít kruhovou polarizaci?

Kruhová polarizace je vhodná tam, kde hrozí nesouhlasná orientace antén, například u dronů nebo digitálních přenosů DJI FPV, protože eliminuje útlum způsobený nesouladem.

Otázka: Jaké konektory se používají u WiFi antén?

Nejčastěji se používají konektory SMA, RP-SMA, MMCX, u.Fl a RSMA, přičemž správný výběr minimalizuje ztráty signálu a zvyšuje stabilitu přenosu.

Otázka: Proč je důležitý kvalitní kabel u antény?

Kabel S31500 s kvalitním stíněním minimalizuje útlum signálu do vzdálenosti 30 metrů. Pro delší vedení je doporučen kabel CB130 s větším průřezem, který snižuje ztráty signálu.

Otázka: Co způsobuje rušení signálu u televizní antény?

Rušení působí mobilní sítě LTE, 4G a 5G. Instalace LTE/5G filtrů blízko antény výrazně snižuje rušení a zlepšuje kvalitu příjmu.

Otázka: Jak funguje zesilovač anténního signálu?

Zesilovač zvyšuje úroveň slabého signálu u pasivních antén. Regulace zisku je nezbytná, aby se zabránilo přebuzení a zkreslení signálu.

Otázka: Lze použít zesilovač u aktivní antény?

Ne, aktivní anténa již obsahuje integrovaný zesilovač. Přidání dalšího zesilovače může vést k přebuzení a poškození signálu.

Otázka: Jak ovlivňuje počasí kvalitu signálu?

Vysoká vlhkost a teplotní změny mohou mírně ovlivnit šíření elektromagnetických vln, což se projeví na dosahu a stabilitě signálu.

Otázka: Jak minimalizovat multipath efekt?

Multipath efekt vzniká odrazy signálu od překážek. Minimalizuje se správným umístěním antény a volbou směrové antény s úzkým vyzařovacím úhlem.

Otázka: Jak dlouhá by měla být WiFi anténa?

Optimální délka WiFi antény pro frekvenci 2,4 GHz je 5 až 12 cm, což odpovídá její vlnové délce a zajišťuje efektivní vyzařování signálu.
