Správné metody spojení hliníku a mědi v elektrickém vedení

Spojení hliníkových a měděných vodičů v elektrickém vedení vyžaduje správnou techniku a vhodné materiály, aby se zabránilo elektrochemické korozi a zajistila dlouhodobá spolehlivost. Použití speciálních svorek Al/Cu a antioxidační pasty spolu s pečlivým odizolováním vodičů výrazně snižuje riziko poruch a zvyšuje bezpečnost celého systému.

Jak správně připravit hliníkové a měděné vodiče pro spojení

Pro správné spojení hliníkového a měděného vodiče v elektrickém vedení je nezbytné odizolovat oba vodiče na délku 10 až 15 mm. Tento rozsah zajišťuje dostatečný kontakt bez zbytečného poškození vodičů, které by mohlo vést ke snížení elektrické vodivosti nebo vzniku elektrochemické koroze. Při odizolování je vhodné používat speciální kleště určené pro hliníkové a měděné vodiče, které zabraňují nadměrnému poškození měkkého povrchu hliníku a zároveň nepoškodí měděný vodič.

Pro zachování bezpečného a spolehlivého spoje je nutné:

• Odizolovat hliníkový a měděný vodič na 10-15 mm přesně podle průměru vodičů

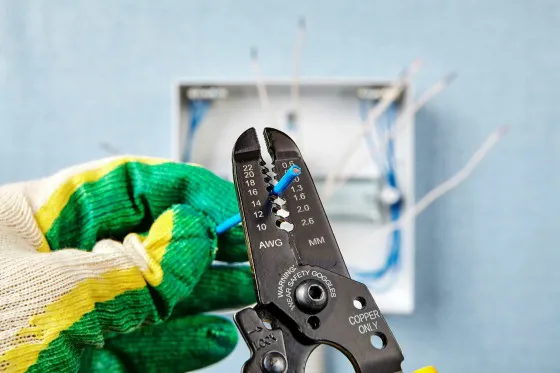

• Používat speciální kleště s nastavitelnou délkou odizolování a ochranou proti přestřižení
• Ošetřit hliníkový vodič antioxidační pastou proti oxidaci a elektrochemické korozi
• Důkladně dotáhnout svorky Al/Cu, aby se minimalizoval vliv tepelné roztažnosti hliníku

Jaké svorky použít pro spojení hliníku a mědi v elektroinstalaci

Pro bezpečné spojení se doporučují svorky určené speciálně pro kombinaci Al/Cu vodičů, často s přechodovými materiály, které kompenzují rozdílnou tepelnou roztažnost hliníku a mědi. Takové svorky umožňují udržet pevný a dlouhodobě spolehlivý kontakt bez rizika oxidace nebo uvolnění spoje.

Tip: Nesprávné nebo příliš krátké odizolování může způsobit slabý kontakt a zvýšené tepelné ztráty v místě spoje.

Druhy a vlastnosti svorek vhodných pro spojení hliníku a mědi

Pro bezpečné spojení hliníkových a měděných vodičů v elektrickém vedení je nezbytné použít svorky a spojky, které eliminují elektrochemickou korozi a respektují rozdílné mechanické a elektrické vlastnosti obou materiálů. Správně zvolené komponenty zajistí dlouhodobou spolehlivost a bezpečnost spoje.

Typy svorek pro spojení hliníku a mědi

Svorky typu Al/Cu jsou speciálně navrženy a certifikovány pro kombinaci hliníkových a měděných vodičů. Tyto svorky obsahují přechodové materiály, například slitiny s 80 % hliníku a 20 % mědi, které minimalizují elektrochemickou korozi a zajišťují stabilní elektrický kontakt. Svorkovnice WAGO s certifikací pro Al/Cu umožňují bezpečné spojení vodičů bez nutnosti použití antioxidační pasty, přičemž odpovídají normě IEC 60943. Pružinové a samosvorné svorky fixují vodiče pružinou, což kompenzuje tepelnou roztažnost hliníku, která je o 35 % vyšší než u mědi, a tím snižují riziko uvolnění spoje při změnách teploty.

• certifikované svorky Al/Cu s přechodovými materiály omezujícími korozi
• svorkovnice WAGO s normou IEC 60943 pro kombinované hliníkové a měděné spoje
• pružinové a samosvorné svorky kompenzující tepelnou roztažnost a zajišťující stabilní kontakt

Lisované spojky pro pevné a spolehlivé spoje

Lisované spojky, například kabelová oka Elpress, vytvářejí mechanicky pevný a elektricky spolehlivý spoj hliníkových a měděných vodičů. Lisování stlačí vodiče spolu s přechodovým materiálem do pevného celku, čímž výrazně snižuje riziko oxidace a elektrochemické koroze. Tento způsob je doporučen zejména pro vodiče s průřezem nad 16 mm² a pro aplikace s vyšším proudovým zatížením, kde není možné pravidelně kontrolovat dotažení svorek. Aplikace antioxidační pasty pod lisovanou spojku zvyšuje vodivost spoje a prodlužuje jeho životnost.

• lisované spojky zajišťují vysokou mechanickou pevnost a odolnost proti oxidaci
• vhodné pro vodiče s průřezem od 16 mm² a vyšším zatížením
• antioxidační pasta pod spojkou snižuje riziko elektrochemické koroze a zlepšuje kontakt

Tip: Častou chybou je použití běžných měděných svorek bez certifikace pro hliníkové vodiče, což vede k uvolnění spoje a zvýšenému riziku přehřátí. Pro koho se to hodí? Certifikované svorky Al/Cu a lisované spojky jsou vhodné pro profesionální elektroinstalace s dlouhodobými nároky, zatímco pružinové svorky jsou praktičtější pro domácí a menší rozvody, kde je potřeba kompenzovat tepelnou roztažnost a zjednodušit montáž.

Jak zabránit oxidaci a elektrochemické korozi spojů Al/Cu

Při spojování hliníkových a měděných vodičů je nezbytné zabránit oxidaci a elektrochemické korozi, které způsobují zvýšení elektrického odporu a riziko přehřátí spoje. Aplikace antioxidační pasty na odizolovaný hliníkový vodič vytváří ochrannou vrstvu, která omezuje přístup kyslíku a vlhkosti – hlavních spouštěčů oxidace. Tato pasta musí být nanesena rovnoměrně na 10-15 mm dlouhý odizolovaný úsek vodiče, aby se zabránilo vzniku nekovového povlaku a zajištěn optimální elektrický kontakt.

Použití izolační vložky nebo dělicí vrstvy mezi hliníkovým a měděným vodičem je klíčové pro eliminaci elektrochemické koroze vyvolané rozdílným elektrickým potenciálem kovů. Doporučuje se materiál s nízkou vodivostí a chemickou odolností, například cupalové plechy nebo speciální polymerní vložky, které zabraňují přímému kovovému kontaktu. Navíc je vhodné celý spoj opatřit ochranným nátěrem – například olejovým lakem, nitrocelulózovým nebo chlorkaučukovým nátěrem – který chrání před pronikáním vlhkosti a prachu. Vlhkost výrazně urychluje korozní procesy, proto musí být spoj vždy suchý a těsně uzavřený.

Správná příprava vodičů zahrnuje pečlivé odizolování v délce 10-15 mm bez mechanického poškození měděných ani hliníkových vláken. Nedostatečné odizolování nebo poškození vodiče vede k oslabení spoje a zhoršení elektrického kontaktu. Dotažení svorek musí odpovídat doporučenému momentu utahování, zpravidla v rozmezí 2-3 Nm pro běžné průřezy, aby se zabránilo uvolnění spoje vlivem tepelné roztažnosti hliníku, která je o 35 % vyšší než u mědi. Nevhodné dotažení způsobuje mikropraskliny a zvyšuje riziko vzniku jisker a požáru.

• Aplikujte antioxidační pastu na odizolovaný hliníkový vodič v délce 10-15 mm
• Vložte izolační nebo dělicí vrstvu mezi hliník a měď, ideálně cupalové plechy nebo polymerní vložky
• Naneste ochranný nátěr (olejový lak, nitrocelulózový nebo chlorkaučukový) na celý spoj včetně okolí
• Zajistěte, aby spoj byl suchý a hermeticky uzavřený proti vlhkosti
• Odizolujte vodiče bez poškození vodičových vláken v délce 10-15 mm
• Utáhněte svorky podle doporučeného momentu, zpravidla 2-3 Nm, s ohledem na tepelnou roztažnost hliníku

Jak zabránit korozi při spojení měděného a hliníkového vodiče

Častou chybou je vynechání antioxidační pasty a nedostatečné použití izolačních vrstev, což vede k rychlému vzniku oxidace a degradaci spoje. Pouze kombinace certifikovaných svorek Al/Cu, správné mechanické fixace a použití antioxidačních prostředků zajistí dlouhodobě bezpečný a stabilní elektrický kontakt bez rizika elektrochemické koroze.

Tip: Pro domácí elektroinstalace se doporučují svorky s certifikací podle normy IEC 60943, které jsou konstruovány speciálně pro spojení hliníku a mědi a minimalizují riziko koroze bez nutnosti složitých dodatečných úprav.

Pro koho se to hodí: Tento postup je vhodný pro instalace s kombinovanými vodiči Al/Cu v rozvodech s průřezy od 16 mm² výše, kde je kladen důraz na dlouhodobou spolehlivost. Pro koho NE: Nevhodné je použití těchto metod pro malé průřezy pod 10 mm², kde jsou vhodnější homogenní materiály nebo speciální pájené spoje.

Montážní postupy krok za krokem pro bezpečné spojení Al a Cu

Pro správné spojení hliníkového a měděného vodiče v elektrickém rozvodu je nutné dodržet přesný postup, který minimalizuje riziko elektrochemické koroze a zajistí trvalý elektrický kontakt. Následující kroky popisují postup bezpečného spojení měděného a hliníkového drátu v rozvodné síti včetně správného odizolování, výběru svorek, dotažení a ochrany spoje.

Příprava vodičů

Odizolování vodičů by mělo být provedeno na délku 10-15 mm, aby se zajistil dostatečný kontakt ve svorce, přičemž je nutné použít speciální kleště určené pro hliníkové i měděné vodiče. Tyto kleště zabraňují poškození vodiče, jež by mohlo způsobit snížení vodivosti nebo zvýšit riziko koroze. Kroucení vodičů se nedoporučuje, protože může vést k nerovnoměrnému dotažení a uvolnění spoje v důsledku tepelné roztažnosti hliníku.

Použití správných svorek

Pro spojení hliníku a mědi je nezbytné použít certifikované svorky Al/Cu, které splňují normu IEC 60943 a zajišťují kompatibilitu materiálů a bezpečné vodivé spojení. Svorkovnice WAGO s přechodovými materiály jsou vhodné pro tento účel, protože minimalizují riziko elektrochemické koroze a umožňují jednoduchou, ale pevnou montáž bez potřeby pájení nebo lisování.

Dotažení svorek

Dotažení svorek musí odpovídat doporučenému krouticímu momentu uvedenému výrobcem svorek. Přetahování může poškodit vodič a způsobit prasknutí hliníku, zatímco nedotažení může vést k přehřívání spoje. Správná síla utažení zajistí stabilní kontakt i při tepelných roztažnostech hliníku během provozu.

Aplikace antioxidační pasty

Antioxidační pasta se aplikuje na odizolovaný hliníkový vodič před vložením do svorky, což významně snižuje vznik oxidace a elektrochemické koroze na rozhraní mezi Al a Cu. Tím se prodlužuje životnost spoje a snižuje riziko poruchy. Pasta musí být kompatibilní s použitými materiály a nanáší se tenkou vrstvou.

1. Odizolování vodičů – odstranění izolace na 10-15 mm pomocí speciálních kleští bez poškození
2. Nanesení antioxidační pasty – aplikace tenké vrstvy na hliníkový vodič před montáží
3. Vložení vodičů do certifikované svorky Al/Cu nebo svorkovnice WAGO
4. Dotažení svorky – utažení podle doporučeného krouticího momentu výrobce

Tip: Častou chybou je kroucení vodičů před vložením do svorky, což vede k nerovnoměrnému dotažení a rychlejší degradaci spoje. Pro bezpečné spojení hliníku a mědi doporučuji vždy používat certifikované přechodové svorky a antioxidační pastu.

Tento postup se hodí pro všechny typy rozvodů s kombinací měděných a hliníkových vodičů, ale není vhodný pro instalace bez certifikovaných svorek nebo tam, kde není možné dodržet správné dotažení spoje.

Doporučené normy a pravidla pro spojování hliníku a mědi

Norma IEC 60943 je základním dokumentem, který stanovuje správné metody spojování hliníkových a měděných vodičů v elektrickém vedení. Doporučuje používat průřezy vodičů od 2,5 mm², aby bylo zajištěno bezpečné a trvanlivé spojení. Norma zdůrazňuje nutnost pravidelných revizí, při nichž se provádí měření elektrického odporu spojů, čímž se předchází nežádoucímu přehřívání a riziku elektrochemické koroze.

Pro správné spojení Al a Cu vodičů je potřeba důsledně dbát na odizolování vodičů a použití vhodných svorek Al/Cu, které korigují tepelnou roztažnost hliníku a minimalizují riziko oxidace kontaktů. Doporučuje se také aplikace antioxidační pasty, která vytváří ochrannou bariéru proti korozi a zajišťuje stabilní elektrický kontakt. Správné dotažení svorek je klíčové, protože nedostatečná síla spoje může vést k mechanickému uvolnění a vzniku jisker.

Jaké jsou správné metody pro spojení mědi a hliníku v elektrických kabelech

• Používejte svorky určené pro kombinaci Al/Cu, které kompenzují odlišnou tepelnou roztažnost materiálů.
• Aplikujte antioxidační pastu na kontaktní plochy, aby se zabránilo elektrochemické korozi.
• Pečlivě odizolujte vodiče bez poškození kovu a zajistěte přesné dotažení svorek.
• Provádějte pravidelné revize a měření odporu spojů podle normy IEC 60943.

Odborná rada: Častou chybou je použití nevhodných svorek nebo nedostatečné dotažení, což způsobuje přehřívání a riziko poruchy spoje. Pro elektroinstalace s vysokým zatížením nebo kritickou funkcí doporučuji konzultaci se specialistou.

Mechanické a elektrické vlastnosti hliníku a mědi ovlivňující spojení

Správné spojení hliníku a mědi v elektrickém vedení vyžaduje porozumění jejich základním fyzikálním vlastnostem. Elektrické i mechanické rozdíly mezi těmito materiály ovlivňují volbu vhodných metod a komponentů pro spolehlivé a bezpečné spoje.

Elektrické vlastnosti hliníku a mědi ovlivňující spojení

Hliník vede elektřinu s vodivostí přibližně 38 S·m/mm², což představuje asi dvě třetiny vodivosti mědi, která dosahuje 56 S·m/mm². Tento rozdíl znamená, že pro stejný proud je potřeba větší průřez hliníkového vodiče než měděného. Správné dimenzování vodičů a použití vhodných svorek Al/Cu pomáhá minimalizovat ztráty a zajišťuje bezpečný průtok elektrického proudu. Navíc odizolování vodičů musí být provedeno precizně, aby se předešlo elektrochemické korozi na styku obou kovů, která by mohla narušit elektrický kontakt.

Mechanické vlastnosti hliníku a mědi relevantní pro spoje

Tepelná roztažnost hliníku je o 35 % větší než u mědi, což způsobuje při změnách teploty mechanické napětí ve spojích. Pevnost hliníku v tahu se pohybuje mezi 30 až 74 % pevnosti mědi, což ovlivňuje jeho odolnost vůči mechanickému namáhání. Při spojení těchto materiálů proto hrozí uvolnění nebo poškození spoje zejména při nedostatečném dotažení svorek či absenci antioxidační pasty. Tyto faktory je třeba zohlednit v metodách spojení hliníku a mědi v elektrotechnice, aby byla zachována mechanická stabilita a elektrická bezpečnost.

Tip: Častou chybou je podcenění nutnosti použití přechodových materiálů a správných svorek Al/Cu, které kompenzují rozdíly v tepelných roztažnostech a minimalizují riziko elektrochemické koroze. Tento přístup se hodí zejména v instalacích s proměnlivými teplotami, zatímco u velmi malých proudů a stabilních podmínek lze zvážit jednoduché spoje s opatrným dotažením.

Nejčastější chyby a jak se jim vyhnout při spojování hliníku a mědi

Jaké chyby se nejčastěji dělají při spojování mědi a hliníku a jak se jim vyhnout

Nejčastější chybou při spojování hliníkových a měděných vodičů je použití nevhodných svorek bez certifikace pro Al/Cu, což vede k elektrochemické korozi způsobené rozdílnou elektrochemickou afinitou těchto kovů. Správné svorky musí mít konstrukci a povrchovou úpravu, která zabraňuje přímému kontaktu kovů a zároveň kompenzuje rozdílnou tepelnou roztažnost hliníku, která je o 35 % vyšší než u mědi.

Další častou chybou je nedostatečné dotažení svorek pod doporučený utahovací moment podle normy IEC 60943. Nedotažený spoj má zvýšený elektrický odpor, což způsobuje lokální přehřívání a riziko požáru. Naopak přetahování může mechanicky poškodit hliníkový vodič, který má nižší pevnost než měď (30-74 % pevnosti mědi).

Kroucení vodičů před zasunutím do svorky zvyšuje riziko vzniku mikrotrhlin a jisker, které mohou vést ke zkratu nebo požáru. Doporučuje se vodiče odizolovat v délce 10-15 mm, bez poškození vodiče, a vložit je přímo do svorky bez kroucení.

Použití antioxidační pasty na spoje hliníku a mědi je zásadní pro prevenci oxidace a elektrochemické koroze. Tato pasta zlepšuje vodivost spoje a prodlužuje jeho životnost. Absence antioxidační pasty vede k rychlé degradaci kontaktu a výraznému zvýšení přechodového odporu.

• Používejte pouze certifikované svorky určené pro kombinaci Al/Cu s povrchovou ochranou proti korozi
• Dotažení svorek provádějte přesně podle doporučených momentů uvedených v normě IEC 60943
• Nepoužívejte kroucení vodičů, odizolujte je na 10-15 mm a vložte přímo do svorky
• Aplikujte antioxidační pastu na všechny spoje mezi hliníkem a mědí pro zabránění oxidace a elektrochemické korozi

Tip: Častou chybou je použití běžných šroubových svorek bez označení Al/Cu, které nejsou vhodné pro kombinaci těchto materiálů a vedou k rychlé degradaci spoje. Pro domácí elektroinstalace se doporučují svorkovnice WAGO s certifikací pro Al/Cu, které zajišťují bezpečný a trvanlivý kontakt bez nutnosti dodatečné izolace.

Pro koho se to hodí: Tento postup je vhodný pro všechny instalace, kde se kombinuje hliníkový a měděný vodič, zejména v průmyslových i domácích rozvodech s průřezy od 16 mm² výše.

Pro koho NE: Nevhodné je spojování hliníku a mědi bez použití specializovaných svorek a antioxidační pasty v prostředích s vysokou vlhkostí nebo tam, kde není možné zajistit pravidelnou kontrolu spojů, protože riziko koroze a požáru výrazně stoupá.

FAQ – Časté dotazy o spojení hliníku a mědi v elektrickém vedení

Otázka: Jak dlouho mám odizolovat hliníkové a měděné vodiče pro správné spojení?

Odizolování vodičů by mělo být 10-15 mm, aby se zajistil pevný kontakt a předešlo poškození vodičů během montáže.

Otázka: Mohu použít běžné svorky pro spojení hliníku a mědi?

Ne, doporučují se speciální svorky Al/Cu certifikované pro tento účel, které zabraňují vzniku elektrochemické koroze a zajišťují dlouhodobou spolehlivost spoje.

Otázka: Jak zabránit oxidaci spoje mezi hliníkem a mědí?

Použijte antioxidační pastu na odizolované hliníkové vodiče a zajistěte správné izolování spoje proti vlhkosti.

Otázka: Jaký je správný postup při montáži spojení hliníku a mědi?

Odizolujte vodiče na 10-15 mm, naneste antioxidační pastu, použijte svorky Al/Cu a dotažení proveďte podle výrobních doporučení bez kroucení vodičů.

Otázka: Jaké normy se vztahují na spojování hliníku a mědi?

Platí norma IEC 60943, která stanovuje pravidla pro elektrické spoje a minimální průřezy vodičů od 2,5 mm² včetně pravidelných revizí.

Otázka: Proč je důležité správné dotažení svorek?

Nedotažení vede ke zvýšení odporu spoje, přehřátí a riziku požáru, proto je třeba dodržet doporučený dotažný moment.

Otázka: Jaké jsou fyzikální rozdíly mezi hliníkem a mědí ovlivňující spoj?

Hliník má asi 2/3 vodivosti mědi, tepelná roztažnost je o 35 % vyšší, což může způsobit uvolnění spoje při teplotních změnách.

Otázka: Je možné spojit hliníkové a měděné vodiče ve stejné svorkovnici?

Ano, pokud je svorkovnice certifikována pro kombinaci Al/Cu a dodržují se správné montážní postupy.

Otázka: Jaké chyby se nejčastěji dělají při spojování hliníku a mědi?

Používání nevhodných svorek, opomenutí antioxidační pasty, nedotažení svorek a kroucení vodičů výrazně zkracují životnost spoje.

Otázka: Jak dlouho vydrží správně provedené spojení hliník-měď?

Při správné montáži a použití vhodných materiálů může spoj vydržet desítky let bez ztráty elektrického kontaktu.

Otázka: Jaké jsou výhody použití hliníkových vodičů oproti měděným?

Hliníkové vodiče jsou o 70 % lehčí a levnější, vhodné pro velké průřezy a dlouhé vedení, kde ekonomika je zásadní.

Otázka: Jak se provádí pájení hliníku a mědi?

Vyžaduje speciální předúpravu síranem měďnatým, použití speciální pájky a pocínování měděného vodiče, což je technicky náročné a ne vždy praktické.

Otázka: Jak zabránit elektrochemické korozi ve vlhkých prostorách?

Zajistěte těsné uzavření spoje, aplikujte antioxidační pastu a případně použijte ochranné nátěry nebo zalití.

Otázka: Jaké jsou doporučené průřezy vodičů pro použití hliníku?

Podle IEC 60943 se doporučují hliníkové vodiče od 2,5 mm², při vyšších zatíženích obvykle od 16 mm².

Otázka: Jaké materiály lze použít jako přechodové mezi hliníkem a mědí?

Používají se cupalové vložky s různým poměrem hliníku a mědi (například 80/20 nebo 50/50), které omezují korozi a zlepšují elektrický kontakt.

Správné spojení hliníku a mědi v elektrickém vedení

Pro bezpečné spojení hliníkových a měděných vodičů je klíčové použít certifikované svorky Al/Cu, správně odizolovat vodiče (10-15 mm) a aplikovat antioxidační pastu. Dodržení normy IEC 60943 a správné dotažení svorek minimalizují riziko elektrochemické koroze a zajišťují dlouhodobý spolehlivý kontakt.

Tip: V případě pochybností doporučuji konzultaci s kvalifikovaným elektrikářem, aby bylo spojení provedeno bezpečně a podle platných norem.
