Napětí mezi nulákem a zemí v elektrické instalaci by mělo být co nejnižší, ideálně blízké nule, aby byla zajištěna bezpečnost a správná funkce zařízení. Přesné měření napětí v zásuvce pomocí multimetru pomůže odhalit případné poruchy nebo nesprávné zapojení, které mohou vést ke zvýšenému riziku úrazu elektrickým proudem. Znáte-li správné hodnoty, snadno poznáte, kdy je třeba zavolat odborníka.

Jaké je normální napětí mezi nulákem a zemí v elektrické instalaci?

Napětí mezi nulovým vodičem (nulákem) a zemnícím vodičem by mělo být v elektrické instalaci co nejnižší, ideálně blízké nule. V běžné domácí elektrické síti v ČR se normální hodnota napětí mezi nulákem a zemí pohybuje kolem 0 až 3 V. Vyšší napětí signalizuje problém v instalaci, například špatné spojení nuláku se zemí nebo indukci z vodiče fáze.

Nulový vodič je připojen k zemnícímu vodiči v hlavním rozvaděči, aby zajistil bezpečný návrat proudu a minimalizoval rozdíl potenciálů. Pokud je spojení kvalitní, napětí mezi nulákem a zemí zůstává velmi nízké. Při měření multimetrem v zásuvce byste proto měli naměřit hodnotu blízko 0 V. Napětí mezi nulou a zemí vyšší než 5 V je signálem závady, například uvolněného kontaktu nebo přerušeného nuláku.

Jak změřit napětí mezi nulákem a zemí a co je normální hodnota

Pro měření použijte digitální multimetr nastavený na měření střídavého napětí (AC). Připojte černý vodič na zemnící svorku a červený na nulový vodič v zásuvce. Normální hodnota je do 3 V, maximálně však by napětí nemělo překročit 5 V. Hodnota závisí i na délce a průřezu vodičů, protože odpor může způsobit mírný pokles napětí.

Nadměrné napětí mezi nulákem a zemí může vznikat také vlivem indukce z fázového vodiče, zejména v dlouhých technických trasách. Častá chyba v instalacích je nedostatečné připojení nebo oxidace kontaktů nulového vodiče, což zvyšuje potenciál vůči zemi a může způsobit nebezpečné situace.

Tip: Pokud naměříte napětí mezi nulákem a zemí vyšší než 5 V, je nutné prověřit kvalitu spojení nuláku v rozvaděči a případně kontaktovat kvalifikovaného elektrikáře. Tento stav není běžný a může znamenat ohrožení bezpečnosti elektrické instalace.

Normy ČSN EN 50160 definují parametry kvality napájecí sítě, ale přímo nepřipouštějí vysoké napětí mezi nulovým a zemnícím vodičem. Přesné dodržení těchto parametrů zajišťuje bezpečnost i správnou funkci elektrických spotřebičů.

Proč se může mezi nulákem a zemí objevit nežádoucí napětí?

Napětí mezi nulákem a zemí v elektrické instalaci by za normálních okolností mělo být velmi nízké, ideálně blízké nule. Přesto se však často setkáváme s tím, že v domácí síti naměříme napětí v řádu jednotek až desítek voltů. Tento jev není vždy známkou závady, ale je třeba mu věnovat pozornost, protože může indikovat problémy v elektroinstalaci nebo její bezpečnosti.

Proč se může objevit napětí mezi nulovým vodičem a zemí?

Hlavní příčinou napětí mezi nulákem a zemí bývá indukce. Vedení elektrického proudu v sousedních vodičích vytváří magnetické pole, které indukuje napětí i v nulovém vodiči, a to i při správném zapojení. Tato indukovaná hodnota je obvykle nízká, pohybuje se v jednotkách voltů a nepředstavuje bezpečnostní riziko. Nicméně v instalacích s delšími vedeními nebo většími proudy může napětí mezi nulou a zemí překročit 5 V.

Další častou příčinou je nesprávné zapojení elektrické instalace. Pokud je nulový vodič špatně připojen nebo má vysoký odpor například kvůli korozi nebo uvolněnému kontaktu, může se napětí mezi nulákem a zemí zvýšit až na desítky voltů. Takové nadměrné napětí signalizuje problém a může způsobit poruchy nebo nebezpečné stavy, například při dotyku vodičů. V tomto případě je nutné zkontrolovat spojení podle normy ČSN EN 50160, která stanovuje toleranci napětí v elektrické instalaci.

Přetok energie z jiných částí elektrické sítě rovněž zvyšuje napětí mezi nulákem a zemí. Tento jev se může vyskytnout v sítích typu TN-C, kde nulový a ochranný vodič tvoří jeden společný vodič, nebo při poruše izolace. Přetok způsobuje, že nulový vodič není zcela bezpotenciální vůči zemi, což vede k měřitelnému napětí.

Jak změřit napětí mezi nulákem a zemí? Nejčastěji se používá digitální multimetr nastavený na měření střídavého napětí (AC). Měřicí hroty se připojí mezi nulový vodič a ochranný vodič (zem). Při správné funkci instalace by naměřené napětí nemělo překročit 3-5 V. Vyšší hodnoty signalizují potřebu provedení revize elektroinstalace.

Tip: Častou chybou je zaměňování napětí mezi fázovým a nulovým vodičem s napětím mezi nulákem a zemí. Napětí mezi nulou a zemí by mělo být výrazně nižší než standardní napětí v zásuvce, které v ČR činí 230 V. Pokud zjistíte nadměrné napětí, je vhodné kontaktovat elektrikáře a neprovádět zásahy svépomocí.

Napětí mezi nulou a zemí tedy vzniká zejména vlivem indukce, nesprávného zapojení a přetoků energie. Pro zachování bezpečnosti a správné funkce elektrické instalace je nezbytné sledovat hodnoty napětí a reagovat při jejich překročení. Dodržování normy ČSN EN 50160 napětí a správné technické provedení instalace pomáhá minimalizovat vznik nežádoucích napěťových rozdílů.

Jak správně změřit napětí mezi nulákem a zemí v domácí elektrické instalaci?

Příprava měření

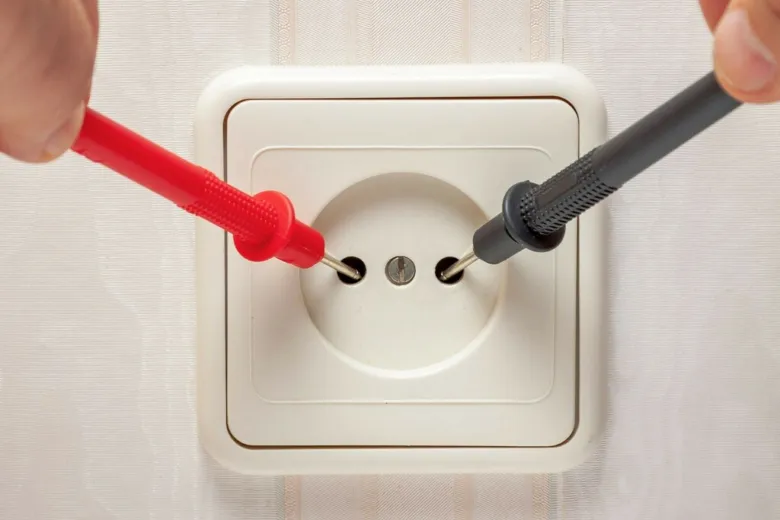

Před měřením napětí mezi nulovým vodičem (nulákem) a zemí použijte digitální multimetr s funkcí měření střídavého napětí (AC) s rozsahem minimálně 250 V. Zkontrolujte neporušenost izolace měřicích sond a zajistěte, aby vaše ruce byly suché a abyste stáli na nevodivém povrchu, například na gumové podložce. Vypněte všechny spotřebiče v okolí zásuvky, aby nedocházelo k rušení měření. Multimetr nastavte na měření AC napětí, označené symbolem ~, s dostatečným rozsahem pro běžných 230 V v domácí síti.

Postup měření

1. Připojte černou sondu – zapojte černou sondu multimetru na svorku ochranného zemního vodiče nebo na kovovou část zásuvky, která je pevně uzemněná.
2. Připojte červenou sondu – přiložte červenou sondu na nulový vodič (nulák) v zásuvce, tedy do levého otvoru zásuvky.
3. Odečtěte napětí – na displeji multimetru odečtěte hodnotu napětí mezi nulákem a zemí. Normální hodnota by měla být do 5 V, ideálně co nejblíže k nule.
4. Ověřte stabilitu – sledujte, zda je naměřené napětí stabilní bez náhlých výkyvů, které mohou indikovat poruchu nebo indukční vlivy.
5. Kontrola polarity – správné připojení sond je klíčové, černá sonda musí být na zemi, červená na nuláku, aby bylo měření přesné.

Vyhodnocení výsledků

Napětí mezi nulovým vodičem a zemí by v domácí elektrické instalaci mělo být co nejnižší, obvykle nepřesahuje 5 V. Podle normy ČSN EN 50160 se hodnoty napětí mezi fází a nulákem pohybují v rozmezí 207-253 V, ale napětí mezi nulákem a zemí by mělo být minimální, protože nulák je v hlavním rozvaděči spojen se zemí. Pokud naměříte napětí vyšší než 10 V, může to znamenat poruchu, například špatné spojení nulového vodiče, poškozené uzemnění nebo indukční napětí způsobené nesprávným zapojením. V extrémních případech může napětí mezi nulákem a zemí dosahovat i desítek voltů, což signalizuje vážný problém a riziko pro bezpečnost.

Tip: Častou chybou je nesprávné připojení sond nebo měření bez vypnutí spotřebičů, což vede k nepřesným výsledkům a může ohrozit bezpečnost. Měření napětí mezi nulákem a zemí je vhodné pro majitele a správce domácností, kteří chtějí ověřit správnost uzemnění a nulování. Naopak lidé bez elektrotechnických znalostí by měli měření svěřit kvalifikovanému elektrikáři, aby se předešlo úrazu nebo poškození instalace.

Jaké normy a standardy stanovují limity napětí v elektrické síti?

Normy a standardy, které upravují napětí v elektrické síti, stanovují především limity pro napětí mezi fázovým vodičem a nulovým vodičem (nulákem). Napětí mezi nulákem a zemí ovšem není explicitně normalizováno, přesto hraje důležitou roli v bezpečnosti a správné funkci elektrické instalace.

Normativní limity napětí mezi nulákem a zemí

Česká i evropská norma ČSN EN 50160 definuje kvalitu napětí v elektrické síti a stanovuje přípustnou odchylku napětí mezi fází a nulákem v rozmezí ±10 % od jmenovité hodnoty 230 V, tedy mezi 207 V a 253 V. Norma však neuvádí konkrétní hodnoty ani toleranci pro napětí mezi nulovým vodičem a zemnícím vodičem. Přesto by mělo být toto napětí co nejnižší, ideálně pod několika volty, protože vyšší napětí může signalizovat nesprávné uzemnění nebo jiné problémy v elektrické instalaci.

Napětí mezi nulákem a zemí se může v praxi pohybovat v rozsahu 0-10 V, přičemž hodnoty nad 5 V by měly být důvodem k prověření stavu instalace. Zvýšené napětí může indikovat nesprávné propojení vodičů, poškození nebo přetížení nulového vodiče, případně nedostatečné uzemnění. Proto je důležité pravidelně kontrolovat elektrickou instalaci a v případě podezření na nadměrné napětí mezi nulákem a zemí využít měření multimetrem.

Tip: Jak změřit napětí v zásuvce multimetrem? Pro měření napětí mezi nulákem a zemí nastavte multimetr na střídavé napětí (AC) a přiložte měřicí hroty na nulový a zemnící vodič. Výsledek pod 5 V lze považovat za normální.

Jaké je správné napětí mezi nulákem a zemí v elektrické instalaci? Ideální hodnota je co nejblíže nule, nejvýše do několika voltů. Pokud je napětí vyšší, může to signalizovat poruchu a doporučuje se konzultace s kvalifikovaným elektrikářem.

Jaké napětí mezi nulákem a zemí signalizuje problém v instalaci? Hodnoty nad 5 V naznačují nedostatečné uzemnění nebo přerušený nulový vodič, což může ohrozit bezpečnost a správný chod zařízení.

Vzhledem k absenci explicitních limitů v normě je pravidelná kontrola napětí mezi nulákem a zemí zásadní pro bezpečnost elektrické instalace a prevenci rizik spojených s nadměrným napětím.

Jaký vliv má napětí mezi nulákem a zemí na bezpečnost a funkčnost elektrických zařízení?

Napětí mezi nulákem a zemí má přímý vliv na bezpečnost elektrické instalace i na správnou funkci připojených elektrických zařízení. Nesprávné hodnoty napětí mohou vést k poškození spotřebičů, zvýšenému riziku úrazu elektrickým proudem a zkrácení životnosti elektroniky.

Dopady dlouhodobého vystavení vyššímu napětí

Dlouhodobé vystavení napětí mezi nulákem a zemí nad 10 V může způsobit postupné poškození elektrických zařízení. U elektroniky a citlivých spotřebičů dochází k přehřívání komponent a selhání izolace, což zvyšuje pravděpodobnost poruch a zkracuje životnost zařízení. Zvýšené napětí také zvyšuje riziko elektrického úrazu, protože může dojít k nečekanému průchodu proudu přes ochranné vodiče.

• Poškození zařízení nastává zejména u spotřebičů s přesnou elektronikou.
• Životnost spotřebičů se s vyšším napětím zkracuje vlivem zvýšeného opotřebení komponent.
• Vyšší napětí mezi nulákem a zemí znamená větší riziko průchodu proudu a úrazu.

Pro kontrolu napětí se doporučuje pravidelně měřit napětí v zásuvce multimetrem. Správné napětí mezi nulákem a zemí by mělo být co nejblíže nule, ideálně do 3 V. Norma ČSN EN 50160 stanovuje limity pro elektrickou instalaci a maximální přípustné odchylky napětí. Překročení těchto hodnot signalizuje problém v instalaci, který vyžaduje odbornou kontrolu.

Tip: Častou chybou je ignorování malého, ale trvale zvýšeného napětí mezi nulákem a zemí, které může být varovným signálem vadné instalace nebo špatného propojení ochranných vodičů.

Jaký vliv má napětí mezi nulákem a zemí na bezpečnost elektrické instalace, lze tedy shrnout takto: nesprávné hodnoty napětí ohrožují nejen funkčnost přístrojů, ale i zdraví uživatelů. Proto je pravidelná kontrola a dodržování norem nezbytná pro bezpečný provoz domácích i průmyslových elektrických sítí.

Jaké jsou možné příčiny a řešení nadměrného napětí mezi nulákem a zemí?

Nadměrné napětí mezi nulovým vodičem (nulákem) a zemí v elektrické instalaci může signalizovat technický problém, který ohrožuje bezpečnost i funkčnost domácí sítě. Níže popisuji hlavní příčiny tohoto jevu a doporučené postupy, jak takové nežádoucí napětí snížit.

Nejčastější příčiny nadměrného napětí

Nadměrné napětí mezi nulákem a zemí většinou vzniká kvůli nesprávnému propojení vodičů v rozvodné síti. Špatné propojení může znamenat například chybné nebo uvolněné spojení nulového vodiče s ochranným zemním vodičem, což zvyšuje napěťový rozdíl. Další příčinou jsou vadné vodiče, které mohou mít zvýšený odpor nebo poškození izolace, což způsobuje úniky a vznik nežádoucího napětí. Indukce elektromagnetického pole z okolních vodičů či zařízení rovněž přispívá k tomu, že se mezi nulákem a zemí objevuje napětí, které normálně být nemá. Tyto faktory společně mohou vést k napětí mezi nulovým vodičem a zemí v rozmezí několika voltů, což může být bezpečnostním rizikem.

Postupy a doporučení k minimalizaci

Řešení problému nadměrného napětí začíná odbornou revizí elektrické instalace v souladu s normou ČSN EN 50160, která stanovuje limity pro kvalitu napájení v sítích. Revize by měla zkontrolovat správné ekvipotenciální propojení nulového a ochranného vodiče, protože jeho nedostatečné provedení je častou příčinou napětí mezi nulákem a zemí. Dále je vhodné změřit napětí v zásuvce multimetrem, přičemž správné hodnoty napětí mezi nulákem a zemí by měly být co nejblíže nule, ideálně do 1 V.

1. Revize instalace – prověřte pevnost a správnost spojení nulového a ochranného vodiče v rozvaděči i zásuvkách
2. Kontrola vodičů – vyměňte poškozené nebo stárnoucí vodiče s vysokým odporem
3. Ekvipotenciální propojení – zajistěte pevné propojení všech zemnících a nulových bodů v elektrickém rozvodu
4. Měření a testování – pravidelně kontrolujte napětí mezi nulákem a zemí multimetrem, aby nedocházelo k překročení bezpečných hodnot
5. Odborná oprava – v případě podezření na indukční vlivy nebo jiné složité příčiny kontaktujte kvalifikovaného elektrikáře

Tip: Častou chybou je ignorování malých napětí kolem 2-3 V mezi nulákem a zemí, která mohou signalizovat začínající poruchu. Pro koho se to hodí: domácnosti s klasickou instalací TN-C nebo TN-S, které jsou citlivé na špatné uzemnění. Pro koho to není vhodné: profesionální průmyslové instalace s vysokými nároky, kde jsou potřeba složitější ochranná zařízení.

Dodržování těchto kroků výrazně sníží riziko vzniku nadměrného napětí mezi nulákem a zemí, čímž zvýší bezpečnost a stabilitu vaší elektrické instalace.

Jaké typy elektrických sítí ovlivňují napětí mezi nulákem a zemí?

Typ elektrické sítě zásadně ovlivňuje hodnotu napětí mezi nulákem a zemí v elektrické instalaci. Rozdíly mezi systémy TN-C, TN-S a IT určují, jak se tyto vodiče propojují a jaké napětí lze mezi nimi očekávat. Pojďme si podrobněji vysvětlit, jaký vliv mají jednotlivé typy sítí na správné napětí mezi nulákem a zemí.

Vliv TN-C a TN-S systémů

V TN-C systému se nulový vodič (N) kombinuje s ochranným vodičem (PE) do jednoho vodiče PEN, což znamená, že nulák a zem jsou fyzicky spojeny. To může způsobit relativně vyšší napětí mezi nulákem a zemí, zejména při zatížení, kdy vzniká úbytek napětí na vodiči PEN. V praxi lze v TN-C systému naměřit napětí mezi nulákem a zemí v rozsahu od několika do desítek voltů, což může ovlivnit bezpečnost a správnou funkci elektrické instalace.

Naopak TN-S systém odděluje nulový vodič a zemnící vodič, čímž minimalizuje napětí mezi nulákem a zemí. Díky samostatnému ochrannému vodiči je napětí mezi nulákem a zemí v TN-S systému blízké nule, běžně pod 1 V. Tento systém se považuje za bezpečnější a lépe odpovídá normám, například ČSN EN 50160, která definuje parametry napětí v elektrických rozvodech.

Charakteristika IT sítě

IT systém se liší od TN systémů tím, že nulový bod transformátoru není přímo uzemněn, nebo je přes vysokou impedanci. Zemnící vodič je oddělený a nulák není pevně spojen se zemí. To znamená, že napětí mezi nulákem a zemí může být vyšší a není pevně stanoveno, často se pohybuje kolem hodnoty fáze vůči zemi, tedy až stovky voltů.

V IT instalacích je napětí mezi nulákem a zemí nestabilní a může kolísat v závislosti na stavu izolace a zatížení. Měření napětí v takové síti vyžaduje opatrnost a znalosti, protože napětí může být nebezpečné. Tento typ sítě se používá především v průmyslových provozech nebo ve zdravotnictví, kde je nutná vysoká spolehlivost a kontinuita dodávky elektřiny.

Tip: Správné měření napětí v zásuvce multimetrem vyžaduje zapojení mezi nulákem a ochranným vodičem (zemí) a výsledky je třeba porovnat s normou ČSN EN 50160, která stanovuje limity napětí v elektrické instalaci. Napětí mezi nulákem a zemí by mělo být minimální, aby byla zajištěna bezpečnost a správná funkce spotřebičů.

Časté dotazy (FAQ) k napětí mezi nulákem a zemí

Otázka: Jaké je normální napětí mezi nulákem a zemí v domácí elektrické instalaci?

Normální napětí mezi nulákem a zemí by mělo být co nejblíže 0 V, obvykle nepřesahuje 5 V. Vyšší hodnoty značí potenciální problém v instalaci.

Otázka: Proč se může objevit napětí mezi nulákem a zemí?

Napětí vzniká kvůli indukčním jevům, nesprávnému zapojení vodičů nebo přetokům elektrické energie v instalaci.

Otázka: Jak změřit napětí mezi nulákem a zemí bezpečně?

Použijte multimetr nastavený na střídavé napětí do 250 V, červenou sondu připojte na nulový vodič a černou na zemnící vodič. Dodržujte bezpečnostní pravidla a nepřekračujte rozsah přístroje.

Otázka: Jaká je přípustná odchylka napětí v elektrické síti podle ČSN EN 50160?

Norma ČSN EN 50160 stanovuje odchylku ±10 % od jmenovité hodnoty 230 V, tedy mezi 207 V a 253 V mezi fází a nulákem.

Otázka: Co znamená, když je napětí mezi nulákem a zemí vyšší než 10 V?

Napětí nad 10 V indikuje závadu, například špatné propojení nebo indukční rušení, a vyžaduje odbornou kontrolu.

Otázka: Jaké jsou možné příčiny nadměrného napětí mezi nulákem a zemí?

Příčiny zahrnují vadné propojení vodičů, poškození kabelů, chyby v elektroměru nebo indukční efekty v rozvodu.

Otázka: Jak lze snížit napětí mezi nulákem a zemí?

Snížení napětí zajistí oprava uzemnění a nuláku, ekvipotenciální propojení všech zemnicích bodů a revize instalace elektrikářem.

Otázka: Jaký vliv má napětí mezi nulákem a zemí na spotřebiče?

Vyšší napětí může způsobit přehřívání elektroniky, zkrácení životnosti spotřebičů a jejich nekorektní funkci.

Otázka: Jaké typy elektrických sítí ovlivňují napětí mezi nulákem a zemí?

Sítě TN-C, TN-S a IT se liší v provedení nuláku a země; například TN-S s oddělenými vodiči minimalizuje napětí mezi nulákem a zemí.

Otázka: Co znamená TN-S systém pro napětí mezi nulákem a zemí?

TN-S systém má oddělený nulový a ochranný vodič, což zajišťuje minimální napětí mezi nimi, obvykle blízké 0 V.

Otázka: Jak poznám, že je napětí v zásuvce mimo normu?

Příznaky jsou blikání světel, nesprávná funkce spotřebičů a měření napětí mimo 207-253 V mezi fází a nulákem.

Otázka: Jak často kontrolovat napětí mezi nulákem a zemí?

Doporučuje se kontrola alespoň jednou za rok nebo při podezření na závady v elektrické instalaci.

Otázka: Jaké přístroje použít pro měření napětí mezi nulákem a zemí?

Vhodný je digitální multimetr s funkcí měření střídavého napětí do 250 V.

Otázka: Může typ elektroměru ovlivnit napětí mezi nulákem a zemí?

Ano, některé elektroměry mohou způsobovat přetoky energie, které ovlivňují napětí mezi nulovým vodičem a zemí.

Otázka: Jaká jsou bezpečnostní opatření při měření napětí v domácnosti?

Vypněte spotřebiče, používejte správně nastavený multimetr, nepřekračujte rozsah přístroje a dodržujte pravidla bezpečnosti.

Otázka: Co dělat při naměření vysokého napětí mezi nulákem a zemí?

Okamžitě kontaktujte kvalifikovaného elektrikáře k odborné revizi a opravě instalace.

Otázka: Jaké jsou rozdíly mezi TN-C a TN-S sítěmi?

TN-C má kombinovaný nulový a ochranný vodič, což může zvyšovat napětí mezi nulákem a zemí; TN-S je bezpečnější díky oddělení vodičů.

Otázka: Jak ekvipotenciální propojení ovlivňuje napětí mezi nulákem a zemí?

Ekvipotenciální propojení vyrovnává potenciály, čímž snižuje napětí mezi nulákem a zemí a zvyšuje bezpečnost instalace.

Otázka: Je napětí mezi nulákem a zemí vždy nebezpečné?

Napětí do 5 V je běžné a nepředstavuje riziko, vyšší napětí může signalizovat problém a je vhodné jej řešit.

Otázka: Jaké jsou příznaky nesprávného uzemnění v domácí instalaci?

Vyšší napětí mezi nulákem a zemí, blikání světel, jiskření a poruchy spotřebičů ukazují na problém s uzemněním.
