Jak správně zapojit jističe a proudové chrániče v rozvaděči
Správné zapojení jističů a proudových chráničů v elektrickém rozvaděči je klíčové pro bezpečnost i spolehlivost elektrické instalace. Znát přesné schéma zapojení proudového chrániče a umět správně rozlišit, kdy použít jednofázový nebo třífázový chránič, pomáhá předejít rizikům úrazu a požáru. Při zapojování více proudových chráničů je třeba dodržovat platné normy a vyvarovat se častých chyb, které mohou instalaci ohrozit.
📝 Ve zkratce
- Proudové chrániče se používají s vypínacím proudem 30 mA pro ochranu osob a 100 mA pro požární ochranu.
- Jednofázové proudové chrániče mají dva póly, třífázové čtyři póly pro tři fáze a nulový vodič.
- Proudový chránič musí být zapojen za jistič tak, aby proud procházel nejprve jističem a poté chráničem.
- Nulové vodiče z různých ochranných zařízení nesmí být propojeny, aby se zabránilo nežádoucímu vypínání.
- Montáž jističů a chráničů se provádí na lištu DIN pomocí šroubových nebo pružinových svorek.

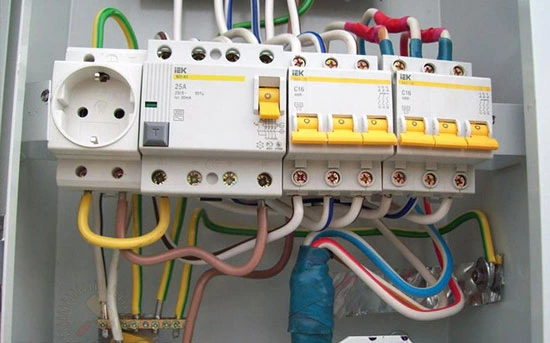

Jak zapojit jistič a proudový chránič v elektrickém rozvaděči krok za krokem
Zapojení jističe a proudového chrániče v elektrickém rozvaděči začíná správným pořadím, kdy proud nejdříve prochází jističem a následně proudovým chráničem. Je nutné pečlivě připojit fázový i nulový vodič a zajistit, aby nulové vodiče nebyly propojovány mezi různými ochrannými zařízeními. Následující návod popisuje, jak správně zapojit jistič v elektrickém rozvaděči a jak se správně instaluje proudový chránič.
Příprava a bezpečnostní opatření
Před zapojením jističů a proudových chráničů vždy vypněte hlavní jistič a ověřte, že v rozvaděči není napětí. Zkontrolujte, zda máte správný typ jističe a proudového chrániče podle platných bezpečnostních norem elektrotechniky. Při práci dbejte na bezpečnost a použijte vhodné ochranné pomůcky.
Zapojení jističe
- Montáž jističe – upevněte jistič pevně na DIN lištu v rozvaděči.
- Připojení fázového vodiče – připojte fázový vodič na vstupní svorku jističe, aby proud procházel nejdříve jím.
- Kontrola upevnění – zajistěte, že jsou svorky dotažené a vodiče pevně usazeny.
Správné zapojení jističů v rozvaděči je základem bezpečné elektrické instalace a chrání vedení před přetížením.
Zapojení proudového chrániče
- Umístění chrániče – připojte proudový chránič za jistič na DIN lištu.
- Připojení fázového vodiče – fázový vodič z jističe vede na vstup proudového chrániče.
- Připojení nulového vodiče – nulový vodič připojte na svorku proudového chrániče; nesmíte propojit nulové vodiče různých ochranných zařízení.
- Kontrola a testování – po zapojení chrániče proveďte test jeho funkčnosti pomocí testovacího tlačítka.
Při zapojení více proudových chráničů dbejte na samostatné propojení nulových vodičů, aby nedošlo k nežádoucímu rušení.
Tip: Častou chybou je zapojení nulového vodiče chrániče před jističem, což vede k nesprávné funkci ochrany. Pro koho je tento návod vhodný: pro elektrikáře a zkušené kutily s elektrotechnickým vzděláním, nikoli pro laiky bez patřičné kvalifikace.
Typy proudových chráničů a jističů a jejich použití
Typy proudových chráničů a jističů se liší podle druhu elektrické sítě a požadavků na ochranu. Správné zapojení jističe a proudového chrániče vychází z doporučených postupů pro zapojení jističů a proudových chráničů v rozvaděči, které respektují bezpečnostní normy elektrotechniky. Následující přehled ukazuje základní rozdělení podle počtu pólů a hodnot vypínacího proudu.
Jednofázové proudové chrániče
Jednofázové proudové chrániče mají dva póly (2p) a používají se v jednofázové síti. Nejčastější je vypínací proud 30 mA, který zajišťuje ochranu osob před úrazem elektrickým proudem. Pro speciální aplikace, například v koupelnách či prostorách s vyšším rizikem, se používají chrániče s vypínacím proudem 10 mA. Tento nižší proud umožňuje rychlejší vypnutí a lepší ochranu. Jednofázový proudový chránič zapojení vyžaduje správné připojení nulového a fázového vodiče podle schématu zapojení proudového chrániče.
Třífázové proudové chrániče
Třífázové proudové chrániče jsou čtyřpólové (4p) a slouží pro ochranu v třífázových sítích. Typicky mají vypínací proud 30 mA pro ochranu osob a 100 mA pro ochranu zařízení před požárem. Zapojení 3f chrániče na 1f síť je možné, ale vyžaduje odborný přístup kvůli odlišnému zapojení nulového vodiče. Protipříklad představuje zapojení více proudových chráničů za sebou v rozvaděči, které je třeba provádět s ohledem na koordinaci jejich funkcí.
| Typ proudového chrániče | Počet pólů | Vypínací proud | Použití |
|---|---|---|---|
| Jednofázový 2p | 2 | 10 mA, 30 mA | Domácnosti, koupelny |
| Třífázový 4p | 4 | 30 mA, 100 mA | Průmysl, větší objekty |
| Jističe | 1p, 2p, 3p | dle aplikace | Ochrana vedení a spotřebičů |
Tipy pro správné zapojení jističů a proudových chráničů zahrnují výběr správného typu podle sítě a plánované zátěže. Chyby při zapojení jističů a proudových chráničů často vznikají při nesprávném pořadí připojení nebo nevhodném výběru vypínacího proudu, což může vést k neúčinné ochraně nebo zbytečným výpadkům. Podle zdroje Eagri.cz je vhodné vždy dodržovat doporučené schéma zapojení proudového chrániče a respektovat normy platné v České republice.
Jaké jsou typy jističů a chráničů je tedy otázkou přizpůsobení konkrétním požadavkům elektrické instalace a bezpečnosti.
Více informací k tématu najdete v oficiálním zdroji: Ministerstvo zemědělství ČR.
Umístění jističů a proudových chráničů v rozvaděči a bezpečnostní pravidla
Správné umístění jističů a proudových chráničů v elektrickém rozvaděči je klíčové pro bezpečnost i funkčnost celé elektrické instalace. Dodržení bezpečnostních norem a legislativy zaručuje ochranu osob i majetku a minimalizuje riziko závad.
Pořadí zapojení na DIN liště
Doporučené schéma zapojení proudového chrániče vyžaduje, aby byl jistič vždy umístěn před proudovým chráničem. Jistič přeruší obvod při přetížení nebo zkratu, zatímco proudový chránič reaguje na unikající proudy. Správné zapojení jističe a proudového chrániče na DIN liště zajišťuje spolehlivý provoz a bezpečnost.
Bezpečnostní normy a legislativa
Česká legislativa a bezpečnostní normy (např. ČSN 33 2000) stanovují povinnost instalace proudových chráničů v domácnostech a průmyslových objektech. Elektrická instalace musí splňovat požadavky na ochranu před úrazem elektrickým proudem a zajišťovat správné zapojení jističů a chráničů. Mezi základní pravidla patří:
- použití typů jističů a chráničů odpovídajících charakteru instalace
- instalace jednofázového proudového chrániče zapojení podle schématu v případě jednofázových rozvodů
- správné zapojení více proudových chráničů za sebou při větších instalacích
Tip: Při zapojení 3f chrániče na 1f obvod je nutné přesně dodržet schéma zapojení a dbát na kompatibilitu komponent, aby nedošlo k nesprávné funkci ochrany.
Testování a údržba proudových chráničů
Pravidelné testování a údržba proudových chráničů jsou klíčové pro zajištění bezpečného provozu elektrického rozvaděče. Správná kontrola funkce pomáhá odhalit možné chyby při zapojení jističů a proudových chráničů a předejít poruchám.
Jak často testovat proudový chránič
Testování funkčnosti proudových chráničů provádějte alespoň jednou za 3 měsíce pomocí testovacího tlačítka umístěného přímo na proudovém chrániči. Tato jednoduchá kontrola ověřuje správnou reakci přístroje a správné schéma zapojení proudového chrániče v rozvaděči.
Základní údržba proudových chráničů
Údržba proudových chráničů zahrnuje pravidelnou vizuální kontrolu stavu rozvaděče a dotahování svorek.
- Vizuální kontrola – zkontrolujte čistotu a neporušenost pouzdra chrániče i jističů.
- Dotahování svorek – zajistěte pevné spojení vodičů podle typu jističe a proudového chrániče.
- Kontrola funkce testovacím tlačítkem – potvrďte, že proudový chránič správně reaguje.
Tip: Nezapomeňte, že zapojení více proudových chráničů nebo specifické jednofázové a třífázové proudové chrániče vyžadují pravidelnou kontrolu, aby se předešlo problémům v bezpečnostních normách elektrotechniky.
Časté chyby a řešení problémů při zapojení jističů a proudových chráničů
Nesprávné pořadí zapojení
Jistič musí být vždy zapojen před proudovým chráničem, protože pouze tak zajistí ochranu celého obvodu včetně samotného chrániče. Pokud je proudový chránič zapojen před jističem, nezachytí poruchový proud správně a může dojít k selhání ochrany. Podle bezpečnostních norem platí, že proudový chránič musí být zařazen do série za jistič, aby mohl detekovat rozdílový proud a spolehlivě vypnout obvod při poruše.
Propojení nulových vodičů
Nulové vodiče nesmí být mezi proudovými chrániči nebo jinými ochrannými zařízeními vzájemně propojeny. Takové propojení způsobuje vznik unikajících proudů, které vedou k nežádoucímu a neoprávněnému vypínání chráničů. Každý proudový chránič musí mít samostatný nulový vodič přivedený přímo z rozvaděče, aby byla zajištěna správná funkce ochrany. Propojení nulových vodičů také může narušit vyváženost obvodu a zvýšit riziko elektrického úrazu.
Nesprávné uzemnění
Nulový vodič nesmí být připojen přímo k ochrannému uzemnění, protože při přerušení nulového vodiče může na kovových částech zařízení vzniknout nebezpečné dotykové napětí. Uzemnění musí být realizováno samostatným ochranným vodičem (PE), který je pevně spojen s kovovými kryty a konstrukcemi elektrických zařízení. Nesprávné uzemnění porušuje bezpečnostní normy elektrotechniky (např. ČSN EN 61140) a může způsobit falešné spouštění proudového chrániče nebo jeho nefunkčnost.
Tipy pro správné zapojení jističů a proudových chráničů
- Dodržujte přesné pořadí zapojení: jistič vždy před proudovým chráničem
- Nepřipojujte nulové vodiče mezi různými proudovými chrániči
- Uzemnění provádějte samostatným ochranným vodičem podle platných norem
- Používejte proudové chrániče s vypínacím proudem 30 mA pro ochranu osob, 10 mA ve vlhkých prostorách a 100 mA pro požární ochranu
- Zkontrolujte správné dimenzování jističů a chráničů podle typu a zatížení obvodu
Dodržování těchto pravidel minimalizuje riziko selhání ochranných prvků a zvyšuje bezpečnost elektrické instalace v souladu s platnými bezpečnostními normami.
Doporučené typy jističů a proudových chráničů
Pro správný výběr jističů a proudových chráničů je nutné znát jejich typy a vhodné použití v domácnostech i průmyslu. Níže uvádím doporučené typy jističů B, C a D a proudových chráničů s různými vypínacími proudy, které odpovídají konkrétním požadavkům instalace.
Typy jističů a jejich výhody a nevýhody
Typy jističů B, C a D se liší charakteristikou vypínacího proudu. Jistič typu B je vhodný pro domácnosti s běžnými spotřebiči, typ C se používá tam, kde jsou vyšší spouštěcí proudy (například motory), a typ D pro průmyslové stroje s vysokými náběhovými proudy. Cena se pohybuje od 150 Kč za typ B až do cca 600 Kč za typ D. Nevýhodou typu D je vyšší cena a pomalejší reakce na menší přetížení.
| Typ jističe | Použití | Cena (Kč) | Výhody | Nevýhody |
|---|---|---|---|---|
| B | Domácnosti | 150-250 | Rychlá reakce, dostupný | Nevhodný pro motory |
| C | Světelné okruhy, motory | 300-450 | Univerzální použití | Vyšší cena |
| D | Průmyslové stroje | 450-600 | Pro vysoké náběhy | Pomalejší, dražší |
Doporučené proudové chrániče pro různé aplikace
Proudové chrániče s vypínacím proudem 30 mA jsou standardem pro obytné prostory díky dostatečné ochraně proti úrazu elektrickým proudem. Chrániče 10 mA se používají v koupelnách a místnostech s vysokou vlhkostí pro zvýšenou bezpečnost. Proudové chrániče 100 mA slouží především v průmyslu pro ochranu zařízení, ne však osob. Správné schéma zapojení proudového chrániče výrazně ovlivňuje bezpečnost instalace.
| Vypínací proud | Použití | Výhody | Nevýhody |
|---|---|---|---|
| 10 mA | Koupelny, vlhké prostory | Vysoká citlivost | Větší náchylnost k vypínání |
| 30 mA | Běžné domácnosti | Optimální ochrana osob | Méně citlivý než 10 mA |
| 100 mA | Průmysl | Ochrana zařízení | Nechrání před úrazem osob |
Tip: Chyby při zapojení jističů a proudových chráničů se často týkají nesprávného pořadí zapojení a nevhodného typu pro daný okruh. Dodržení doporučených postupů pro zapojení jističů a proudových chráničů v rozvaděči výrazně zvyšuje bezpečnost a spolehlivost instalace.
Specifika zapojení v různých typech elektrických sítí (TN, TT, IT)
Specifika zapojení jističů a proudových chráničů se výrazně liší podle typu elektrické sítě, zejména s ohledem na uzemnění a požadavky na ochranu. Níže uvádím přesné zásady pro sítě TN, TT a IT včetně doporučených parametrů a zapojovacích postupů.
Zapojení v síti TN
V síti TN-C-S je ochranný vodič PEN kombinací nulového a ochranného vodiče. Proudový chránič se zapojuje za jistič tak, že všechny fáze i nulový vodič zátěže procházejí chráničem, což umožňuje detekci rozdílu proudů a zajišťuje ochranu proti úrazu elektrickým proudem. Pro třífázové chrániče se používají čtyřpólové přístroje, kde je nutné připojit tři fázové vodiče a nulový vodič (N). Nulové vodiče z různých obvodů nesmí být vzájemně propojeny za proudovým chráničem, aby nedocházelo k falešným vypnutím. Uzemnění se provádí přes samostatný ochranný vodič PE, který je oddělen od nulového vodiče.
Zapojení v síti TT
Síť TT má samostatný zemnič a nulový vodič je izolovaný od země. V této síti je nutné použít proudové chrániče s citlivostí 30 mA pro ochranu osob a v některých případech i 10 mA, zejména ve vlhkých prostorách. Proudové chrániče musí být schopné rychlého vypnutí, protože zemní odpor může být vyšší než v síti TN. Zapojení vyžaduje, aby nulový vodič nebyl používán jako ochranný vodič a aby uzemnění zařízení bylo provedeno samostatným zemničem. Při zapojení se vždy dbá na to, aby nulové vodiče a ochranné vodiče nebyly propojeny, což by mohlo způsobit unikající proudy a nežádoucí vypnutí.
Zapojení v síti IT
V síti IT není fáze přímo uzemněna, což znamená, že při první poruše na zem proudový chránič nemusí ihned vypnout. Proto se proudové chrániče v síti IT zapojují s doplňkovými měřicími přístroji pro kontrolu izolačního stavu sítě. Proudové chrániče zde slouží především k detekci druhé poruchy, která by mohla způsobit nebezpečné dotykové napětí. Zapojení vyžaduje speciální schéma, kde jsou všechny vodiče zátěže vedeny přes chránič, a nulový vodič není přímo uzemněn. V praxi je nutné pravidelné testování izolačního stavu a správné nastavení chráničů podle normy ČSN EN 61557.
| Typ sítě | Uzemnění | Charakteristika zapojení |
|---|---|---|
| TN | Ochranný vodič PEN (TN-C-S) | Čtyřpólový chránič, oddělení PE a N, připojení všech vodičů |
| TT | Samostatný zemnič | Citlivé chrániče 10-30 mA, izolovaný nulový vodič, rychlá odezva |
| IT | Bez přímého uzemnění fáze | Speciální zapojení s měřením izolačního stavu, doplňkové přístroje |
Tip: Častou chybou je propojení nulového vodiče s ochranným vodičem za proudovým chráničem, což vede k falešným vypnutím a nebezpečným situacím. Pro správné zapojení vždy respektujte typ sítě a používejte proudové chrániče s odpovídající citlivostí a vypínacím proudem podle platných bezpečnostních norem elektrotechniky.
Zapojení jističů a proudových chráničů musí vždy respektovat bezpečnostní standardy ČSN a normu ČSN EN 61008/61009, která stanovuje požadavky na ochranu osob a majetku v různých typech sítí.
Časté dotazy a odpovědi k zapojení jističů a proudových chráničů
Otázka: Jak správně zapojit jistič a proudový chránič v elektrickém rozvaděči?
Proud musí procházet nejprve jističem a poté proudovým chráničem, fázový i nulový vodič připojte podle schématu zapojení proudového chrániče a dodržujte bezpečnostní normy ČSN.
Otázka: Jaký je rozdíl mezi jednofázovým a třífázovým proudovým chráničem?
Jednofázový proudový chránič má 2 póly pro fázi a nulový vodič, třífázový chránič pak 4 póly pro tři fáze a nulový vodič.
Otázka: Kdy je třeba použít proudový chránič s vypínacím proudem 10 mA?
Pro zvýšenou ochranu v koupelnách, dětských pokojích či vlhkých prostorách, kde je vyšší riziko úrazu.
Otázka: Jak často je nutné testovat funkčnost proudového chrániče?
Minimálně jednou za 3 měsíce stiskněte testovací tlačítko, abyste ověřili jeho správnou funkci.
Otázka: Co způsobí špatné propojení nulových vodičů u více proudových chráničů?
Může dojít k falešnému vypínání a nesprávné funkci ochrany, proto se nulové vodiče nesmějí vzájemně propojit.
Otázka: Jaké typy jističů jsou vhodné pro domácí použití?
Typ B s rychlým vypínáním je standardní volbou, cena se pohybuje kolem 150-300 Kč.
Otázka: Jak zapojit třífázový proudový chránič do domácí instalace?
Zapojte čtyřpólový chránič za jistič, připojte tři fáze a nulový vodič podle schématu zapojení jističe a proudového chrániče.
Otázka: Jaké jsou nejčastější chyby při zapojení jističů a proudových chráničů?
Obrácené pořadí zapojení, špatné propojení nulových vodičů a nedostatečné uzemnění.
Otázka: Proč je důležité uzemnit kovové kryty zařízení?
Uzemnění zabraňuje úrazu elektrickým proudem a zajišťuje správnou funkci proudového chrániče.
Otázka: Jak vybrat správný jistič a proudový chránič pro bytovou instalaci?
Zvolte jistič typu B a proudový chránič s vypínacím proudem 30 mA, což odpovídá běžným domácím podmínkám.
Otázka: Jak postupovat při testování proudového chrániče?
Stiskněte testovací tlačítko na chrániči, ověřte, že dojde k jeho vypnutí, a poté jej opět zapněte.
Otázka: Lze zapojit více proudových chráničů za sebou?
Ano, ale nulové vodiče jednotlivých chráničů nesmí být propojeny, aby nedocházelo k falešnému vypínání.
Otázka: Co dělat, když proudový chránič často vypíná bez zjevné příčiny?
Zkontrolujte správnost zapojení, uzemnění a případně vyhledejte odbornou pomoc kvůli možné poruše.
Otázka: Jaký je význam jmenovité spínací schopnosti jističe?
Udává maximální proud, který jistič bezpečně zvládne bez poškození nebo selhání.
Otázka: Jaká je správná hloubka zapojení vodičů do svorek?
Odstraňte 8-12 mm izolace, vodiče pevně upevněte bez volných konců, aby bylo zajištěno stabilní vedení.
Otázka: Jak zapojit proudový chránič v síti TN?
Proudový chránič se zapojuje za jistič, uzemnění zajišťuje ochranný vodič PEN podle bezpečnostních norem.
Otázka: Jaké jsou bezpečnostní normy pro zapojení jističů a chráničů?
Dodržujte platné ČSN normy a zákony o elektrotechnické bezpečnosti, které stanovují přesné požadavky na zapojení.
Otázka: Co dělat před zapojením jističů a chráničů v rozvaděči?
Vypněte hlavní jistič, ověřte nulový stav napětí a používejte izolované nářadí pro maximální bezpečnost.
Otázka: Jak zapojit 3f proudový chránič na jednofázovou instalaci?
Použijte třífázový chránič se správným počtem pólů a připojte pouze jednu fázi a nulový vodič podle schématu.
Otázka: Jak provést kontrolu správného zapojení jističů a proudových chráničů?
Zkontrolujte pořadí zapojení, pevnost spojů a provozní funkci pomocí testovacího tlačítka, abyste předešli chybám.
