Správný sklon kanalizačního potrubí podle norem a výpočet

Správný sklon kanalizačního potrubí je klíčový pro bezproblémový odtok odpadních vod a prevenci ucpávání. Česká norma ČSN stanovuje přesné hodnoty minimálního i maximálního sklonu, které je třeba při návrhu respektovat. Přesný výpočet spádu potrubí zajistí dlouhou životnost systému a optimální funkčnost kanalizace.

Správné hodnoty sklonu kanalizačního potrubí podle norem

Správný sklon kanalizačního potrubí je podle norem ČSN 75 6760 stanoven tak, aby zajistil optimální odtok bez rizika usazování nečistot a zároveň zabránil erozi potrubí. Minimální sklon odpadního potrubí pro splaškové kanalizace je 2 %, u připojovacích potrubí pak 3 %. Maximální sklon kanalizace nesmí překročit 15 %, přičemž konkrétní hodnoty závisí na průměru potrubí a typu instalace.

Minimální a maximální sklon kanalizačního potrubí podle norem

Minimální sklon kanalizačního potrubí činí 2 % pro splaškové potrubí, což zajišťuje dostatečnou rychlost průtoku kanalizace a omezuje usazování nečistot. Připojovací potrubí musí mít minimální sklon 3 %, aby bylo zaručeno správné odvádění odpadních vod z jednotlivých odběrných míst. Maximální sklon nesmí překročit 15 %, protože příliš prudký sklon urychluje průtok a může způsobit erozi vnitřního povrchu potrubí, což snižuje jeho životnost.

Doporučený sklon podle průměru kanalizačního potrubí

Doporučený sklon kanalizačního potrubí závisí na jeho průměru a materiálu. Pro potrubí o průměru 50 mm je ideální sklon kolem 3 %, což odpovídá potřebě vyšší rychlosti průtoku kvůli menšímu průměru. U průměru 100 mm se doporučuje sklon přibližně 2 %, zatímco u větších průměrů, například 200 mm, může být sklon nižší, ale minimálně 2 %. Tento rozvrh umožňuje samočištění potrubí a minimalizuje riziko ucpání.

Jaký je správný sklon kanalizačního potrubí podle platných norem

Podle platných norem ČSN je správný sklon kanalizačního potrubí stanoven v rozmezí od minimálně 2 % do maximálně 15 %. Hodnoty se liší podle typu potrubí, například splaškového nebo připojovacího, a podle jeho průměru. Dodržení těchto parametrů zajišťuje správný výpočet spádu potrubí a dlouhodobou spolehlivost kanalizace bez nutnosti časté údržby. Normy také vymezují vztah mezi sklonem, rychlostí průtoku kanalizace a použitými materiály kanalizačního potrubí.

Výpočet sklonu kanalizačního potrubí: metody a vzorce

Výpočet správného sklonu kanalizačního potrubí je klíčový pro zajištění plynulého odtoku a prevenci usazování nečistot. Pro výpočet je nutné zohlednit průměr potrubí, průtok, materiál kanalizačního potrubí a odpovídající koeficient K, který se liší podle typu materiálu.

Vzorce pro výpočet sklonu

Pro výpočet sklonu kanalizačního potrubí na 1 metr se používá základní rovnice, která zahrnuje parametry potrubí a průtoku. Výpočet sklonu kanalizačního potrubí podle ČSN vychází ze vzorce:

\[

S = \left(\frac{Q}{K \cdot A}\right)^2 \cdot \frac{1}{D^{4/3}}

\]

kde S je sklon (m/m), Q průtok (m³/s), K koeficient materiálu, A průřezová plocha (m²) a D průměr potrubí (m). Koeficient K závisí na materiálu potrubí – například pro plastové trubky se používá hodnota kolem 0,5, zatímco pro betonové nebo keramické trubky bývá K vyšší kvůli většímu tření.

Postup výpočtu sklonu kanalizačního potrubí podle ČSN zahrnuje přesné určení těchto parametrů a jejich dosazení do vzorce pro získání optimálního sklonu v daném úseku.

Praktické příklady výpočtu

1. Určení průměru potrubí – například 110 mm (0,11 m) pro odpadní potrubí v rodinném domě.
2. Stanovení průtoku – běžný průtok pro domácnost může být 0,001 m³/s.
3. Výběr koeficientu K – pro PVC potrubí použijeme K = 0,5.
4. Výpočet průřezové plochy A – pro kruhový průřez je A = π × (D/2)², tedy přibližně 0,0095 m².
5. Dosazení do vzorce a výpočet sklonu S.

Pro uvedené hodnoty vyjde sklon přibližně 0,02 m/m, což znamená 2 cm na 1 metr délky potrubí. Toto odpovídá běžným normám ČSN kanalizace, které stanovují minimální sklon odpadního potrubí kolem 1-2 % a maximální sklon kanalizace kolem 5 % pro zachování optimální rychlosti průtoku kanalizace a prevenci zanášení.

Tip: Častou chybou je volba příliš malého sklonu, který zpomaluje odtok a způsobuje ucpávky. Příliš velký sklon zase zvyšuje rychlost průtoku, což může vést k erozi potrubí a hluku. Proto je důležité přesně spočítat sklon podle parametrů a materiálu.

Podrobné návody a normy lze najít například na portálu eStav.cz, který nabízí aktuální informace o normách ČSN kanalizace a technických požadavcích.

Normy a předpisy upravující sklon kanalizace v ČR

Normy pro sklon kanalizačního potrubí v ČR jsou klíčové pro správný návrh a bezpečný provoz kanalizačních systémů. V České republice platí především norma ČSN 75 6760, která byla vydána v roce 2014 a stanovuje pravidla pro dimenzování a sklon odpadních a kanalizačních potrubí. Tato norma zdůrazňuje, že správný sklon kanalizace musí zajistit dostatečnou rychlost průtoku kanalizace, aby nedocházelo k usazování kalů a ucpávání potrubí.

Dále jsou relevantní evropské normy ČSN EN 12056 a ČSN EN 752, které se věnují návrhu a instalaci vnitřních a venkovních kanalizačních systémů. Norma ČSN EN 12056-1 až 5 detailně specifikuje parametry sklonu vnitřních odpadních potrubí, včetně minimálního sklonu odpadního potrubí v bytových domech. Norma ČSN EN 752 se zabývá venkovní kanalizací a stanovuje zejména požadavky na materiály kanalizačního potrubí a optimální sklon pro zajištění dlouhé životnosti.

Podle platných norem pro sklon kanalizačního potrubí platí:

• Minimální sklon odpadního potrubí je zpravidla 1 % (tedy 1 cm na 1 metr délky) pro potrubí o průměru 50 až 100 mm.
• Maximální sklon kanalizace by neměl přesáhnout 5 %, aby nedocházelo k příliš rychlému proudění a oddělování pevných částic.
• Norma pro minimální sklon odpadního potrubí v rodinných domech a bytových domech zajišťuje správný výpočet spádu potrubí pro optimální funkci systému.
• Rychlost průtoku kanalizace by měla být udržována mezi 0,7 až 3 m/s v závislosti na průměru a typu potrubí.

Tip: Výběr materiálu kanalizačního potrubí ovlivňuje nejen životnost kanalizace, ale i možnosti instalace a dosažený sklon. Použití správných normativních hodnot výrazně snižuje riziko ucpání a nutnosti časté údržby.

Dopady nesprávného sklonu kanalizačního potrubí a údržba

Nesprávný sklon kanalizačního potrubí výrazně zhoršuje funkčnost celého systému a vede k častým problémům. Příliš malý sklon způsobuje zpomalení průtoku, což usnadňuje usazování kalů a následné ucpání potrubí. Naopak nadměrný sklon způsobuje příliš rychlý průtok, který neumožní efektivní odplavování pevných částic. Výsledkem jsou nejen časté poruchy, ale i zápach a zkrácená životnost kanalizace. Podle norem ČSN kanalizace by rychlost průtoku měla být v rozmezí 0,7-1 m/s, aby bylo dosaženo samočištění potrubí a minimalizovalo se riziko ucpání.

Správný sklon kanalizačního potrubí zajišťuje optimální výtok odpadních vod a usnadňuje pravidelnou údržbu kanalizace. Výpočet spádu potrubí je klíčový pro nastavení ideálního sklonu, který obvykle činí 1-3 % (tedy 1-3 cm na 1 metr délky potrubí). Dodržení minimálního sklonu odpadního potrubí a respektování maximálního sklonu kanalizace podle platných norem výrazně prodlužuje životnost materiálů kanalizačního potrubí a snižuje náklady na opravy.

Nejčastější chyby a tipy pro správné nastavení sklonu kanalizačního potrubí v praxi

• Příliš malý sklon, který vede k ucpání potrubí a tvorbě zápachu
• Nadměrný sklon způsobující erozi potrubí a špatné odplavení kalů
• Ignorování normy ČSN kanalizace, což ohrožuje životnost kanalizace
• Nepřesný výpočet spádu potrubí bez zohlednění délky a průměru potrubí
• Nedostatečná údržba kanalizace, která umocňuje problémy vzniklé nesprávným sklonem

Tip: Pravidelná kontrola a údržba kanalizačního potrubí pomáhá odhalit problémy způsobené nesprávným sklonem dříve, než dojde k vážnému ucpání nebo poškození.

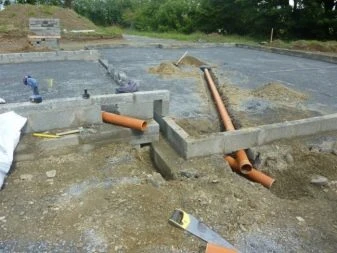

Jak ověřit a upravit sklon kanalizačního potrubí při instalaci

Pro správnou funkci kanalizačního potrubí je nezbytné přesné měření a případná úprava jeho sklonu během instalace. Následující postupy zajistí dodržení norem ČSN kanalizace a minimalizují riziko ucpání.

Metody měření sklonu

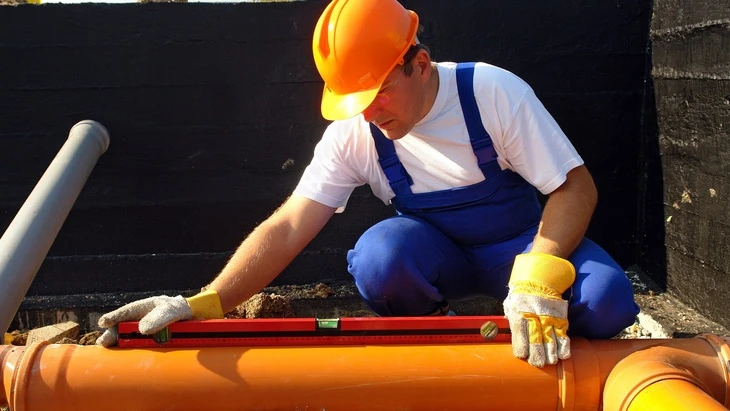

Pro měření sklonu kanalizačního potrubí se nejčastěji používá vodováha, která umožňuje jednoduše zjistit odchylku od horizontály. Pro vyšší přesnost se doporučuje laserové měřidlo, které dokáže určit sklon s přesností na desetiny procenta. Při měření je třeba zkontrolovat, že sklon odpovídá platným normám ČSN kanalizace, tedy minimálnímu sklonu odpadního potrubí pro daný průměr a zároveň nepřekračuje maximální sklon kanalizace, který by mohl způsobit příliš rychlý průtok a následné usazování nečistot. Správný sklon kanalizačního potrubí je klíčový pro optimální rychlost průtoku kanalizace a dlouhou životnost instalace.

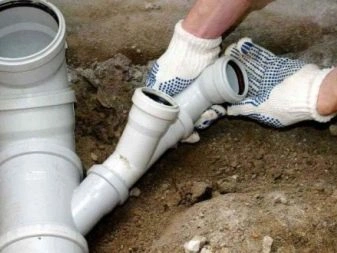

Úprava sklonu a instalace čisticích kusů

Úprava sklonu kanalizačního potrubí se provádí nastavením podpěr a použitím vhodných spojek tak, aby se zajistil plynulý odtok bez stagnace. Pro prevenci ucpání je nezbytné instalovat čisticí kusy o délce cca 30 cm v pravidelných intervalech, zejména na místech změn směru potrubí. Čisticí kusy umožňují snadný přístup k potrubí pro údržbu a odstraňování usazenin. Správná úprava sklonu kanalizace podle výpočtu spádu potrubí zabraňuje tvorbě kalů a zvyšuje životnost kanalizačního systému, zejména při použití různých materiálů kanalizačního potrubí.

• Při instalaci vždy ověřte sklon kanalizačního potrubí po instalaci, abyste předešli budoucím problémům.
• Častou chybou je podcenění úpravy sklonu, což vede k častému ucpávání a nutnosti časté údržby.
• Věnujte pozornost rozdílům v normách ČSN kanalizace pro různé průměry potrubí a typy odpadů.

Jak spočítat ideální sklon kanalizačního potrubí zahrnuje zohlednění průměru potrubí, typu odpadní vody a doporučení norem ČSN, kde minimální sklon odpadního potrubí pro standardní domovní instalace začíná na 1 %.

FAQ: Časté dotazy o správném sklonu kanalizačního potrubí

Otázka: Jaký je minimální sklon kanalizačního potrubí podle norem?

Minimální sklon odpadního potrubí je 2 % (20 mm na 1 metr) podle normy ČSN 75 6760, což zajišťuje dostatečný průtok a samočištění.

Otázka: Jaký je maximální přípustný sklon kanalizačního potrubí?

Maximální sklon kanalizace je obvykle 15 % (150 mm/m), v některých případech až 40 %, aby se zabránilo zpětnému proudění a usazování pevných částic.

Otázka: Jak se vypočítá správný sklon kanalizačního potrubí?

Výpočet spádu potrubí vychází z průměru potrubí, materiálu, koeficientu drsnosti (např. K=0,5 pro plast) a požadované rychlosti průtoku, která by měla být mezi 0,7 a 1 m/s.

Otázka: Jaký sklon by mělo mít připojovací potrubí?

Připojovací potrubí se doporučuje se sklonem minimálně 3 % (30 mm/m), aby se zabránilo usazování nečistot a zajistil správný odtok.

Otázka: Proč je důležité dodržet správný sklon kanalizačního potrubí?

Správný sklon zajišťuje optimální rychlost průtoku kanalizace, což usnadňuje samočištění potrubí a předchází ucpání i zápachu.

Otázka: Jaké jsou doporučené průměry potrubí pro jednotlivá zařízení?

Pro WC se používají průměry 100-110 mm, pro dřezy a vany 50 mm, a pro umyvadla 40 mm, což odpovídá normám ČSN kanalizace.

Otázka: Jaké normy upravují sklon kanalizace v ČR?

Platné normy jsou ČSN 75 6760, ČSN EN 12056 a ČSN EN 752, které stanovují minimální a maximální sklon kanalizačního potrubí.

Otázka: Jak zjistit skutečný sklon potrubí po instalaci?

Sklon se měří vodováhou nebo laserovým měřidlem přímo na potrubí, aby byl přesný výpočet sklonu kanalizačního potrubí ověřen.

Otázka: Co způsobí nesprávný sklon kanalizace?

Nesprávný sklon může vést k pomalému odtoku, usazování kalů, zápachu a snížené životnosti potrubí.

Otázka: Jak často by se měla kanalizace čistit?

Údržba je doporučená minimálně jednou za 1-2 roky, v závislosti na intenzitě používání a materiálu kanalizace.

Otázka: Jaké jsou příklady výpočtu sklonu kanalizace?

Pro trubku o průměru 110 mm s materiálovým koeficientem K=0,5 je doporučený sklon 2 % (20 mm/m).

Otázka: Jaký je důvod pro instalaci čisticích kusů?

Čisticí kusy umožňují snadný přístup k potrubí při údržbě a zajišťují prevenci ucpání.

Otázka: Je možné použít sklon větší než 15 %?

Ano, maximální přípustný sklon kanalizace může být až 40 %, ale vyžaduje správné zabezpečení proti posunu a zvětšenou péči o údržbu.

Otázka: Jaký vliv má materiál potrubí na výpočet sklonu?

Materiály kanalizačního potrubí ovlivňují koeficient drsnosti – plastové trubky mají K=0,5, zatímco jiné materiály okolo 0,6, což mění doporučený sklon.

Otázka: Jak se stanovuje sklon pro dešťové potrubí?

Minimální sklon dešťového potrubí je 1 % dle normy ČSN, což umožňuje správný odtok dešťové vody.

Otázka: Jaké jsou běžné chyby při pokládce kanalizačního potrubí?

Častá chyba je nesprávný sklon kanalizačního potrubí, absence čisticích kusů a nedostatečná kontrola spojů.

Otázka: Jak se určuje rychlost průtoku v kanalizaci?

Rychlost průtoku kanalizace by měla být mezi 0,7 a 1 m/s, aby potrubí správně odvádělo odpadní vodu bez rizika usazování.

Otázka: Jaké jsou minimální tloušťky nadloží nad potrubím?

U nekovových materiálů je minimální vrstva nadloží 0,3 m, aby bylo potrubí správně chráněno.

Otázka: Jak upravit sklon kanalizace v případě nemožnosti dodržet normu?

V takovém případě je nutné instalovat čisticí kusy a případně využít mechanická zařízení pro pravidelnou údržbu a čištění.

Otázka: Jaké průměry potrubí se běžně používají v rodinných domech?

Pro hlavní kanalizační svody jsou běžné průměry 100 až 150 mm, výjimečně 200 mm, v závislosti na potřebném průtoku.
