Tlaková zkouška plynovodu: podrobný postup a zásady bezpečnosti

Tlaková zkouška plynovodu je nezbytným krokem k ověření jeho těsnosti a bezpečnosti před uvedením do provozu. Správný postup a dodržení bezpečnostních pravidel minimalizují riziko úniku plynu a zajistí spolehlivý provoz celého systému. Protokol o tlakové zkoušce pak slouží jako oficiální doklad o provedení kontroly.

Podrobný postup tlakové zkoušky plynovodu krok za krokem

Tlaková zkouška plynovodu zahrnuje přesný technologický postup, který spočívá v naplnění potrubí vzduchem nebo inertním plynem, dosažení zkušebního tlaku, stabilizaci systému, provedení pevnostní a následné těsnostní zkoušky. Každá fáze má svůj význam pro ověření těsnosti a bezpečnosti plynovodu před uvedením do provozu.

Jak probíhá tlaková zkouška plynovodu krok za krokem?

1. Naplnění potrubí – plynovod se nejprve naplní vzduchem nebo inertním plynem, aby se odstranil veškerý zbytkový plyn a zabránilo se nebezpečí výbuchu při testování.
2. Natlakování na minimálně 1 bar (100 kPa) – tlak se zvyšuje postupně, aby potrubí dosáhlo požadovaného zkušebního tlaku pro pevnostní zkoušku.
3. Stabilizační fáze – po dosažení zkušebního tlaku se tlak udržuje 10 minut, aby se systém adaptoval a bylo možné sledovat případný pokles tlakové hodnoty.
4. Pevnostní zkouška – tlak zůstává minimálně 15 minut na zkušební hodnotě, během které se měří pokles tlaku a sledují známky mechanických poruch.
5. Těsnostní zkouška – po pevnostní zkoušce se tlak zvýší na 1,5násobek provozního tlaku (minimálně o 5 kPa), trvá 15 až 30 minut v závislosti na objemu plynovodu. Ucpávky zajišťují těsnost potrubí, která je kontrolována pomocí měření poklesu tlaku a detektoru úniku plynu.
6. Vyhodnocení výsledků a protokol – výsledky tlakové zkoušky se zaznamenávají do protokolu, který je důležitý pro potvrzení bezpečnosti a funkčnosti plynového potrubí.

Jaký tlak se používá při tlakové zkoušce plynovodu?

Minimální zkušební tlak pro tlakové testování plynovodu je 1 bar (100 kPa). Tento tlak umožňuje správnou stabilizaci a provedení pevnostní zkoušky, při níž lze odhalit netěsnosti nebo mechanická poškození potrubí. Pro těsnostní zkoušku se tlak zvyšuje na 1,5× provozní tlak, což zaručuje důkladnou kontrolu těsnosti plynovodu.

Jak dlouho trvá tlaková zkouška plynovodu a co ovlivňuje její délku?

Celková doba tlakové zkoušky se skládá z 10 minut stabilizační fáze, 15 minut pevnostní zkoušky a 15-30 minut těsnostního měření dle objemu plynovodu. Délka zkoušky závisí na velikosti potrubí a provozním tlaku, protože větší a složitější rozvody vyžadují delší dobu měření pro přesné zjištění úniků. Správné měření tlaku plynu a použití detektoru úniku plynu zajistí bezpečnost tlakové zkoušky a spolehlivost výsledků.

Bezpečnost a zvláštní opatření při tlakové zkoušce

Bezpečnost při tlakové zkoušce plynovodu je zásadní pro ochranu majetku i zdraví osob. Dodržování platných předpisů a správný postup minimalizují riziko úniku plynu a dalších nebezpečí spojených s měřením tlaku plynu.

Základní bezpečnostní pravidla

Bezpečnostní opatření při tlakové zkoušce plynovodu vyžadují před zahájením odstranění všech citlivých zařízení, jako jsou plynoměry a regulátory plynu, které nejsou konstruovány pro tlakové testování. Pro zajištění těsnosti se používají pouze schválené ucpávky, které bezpečně utěsní potrubí a umožní přesné měření tlaku. Tento postup pomáhá předejít úniku plynu a vzniku nebezpečných situací.

Tlaková zkouška v extrémních podmínkách

Při tlakové zkoušce plynového potrubí v extrémních klimatických podmínkách, například při nízkých teplotách, je nutné přizpůsobit celý postup podle normy AFS 2023:13 kapitola 12. Nízké teploty mohou ovlivnit vlastnosti média i materiál potrubí, což vyžaduje delší stabilizační fázi pro přesné měření tlaku a detekci úniků. Navíc je třeba zabezpečit vhodné ochranné pomůcky a monitorovat klimatické vlivy, aby nedošlo k poškození zařízení nebo zkreslení výsledků tlakové zkoušky.

Bezpečnostní postup při tlakové zkoušce plynového potrubí zahrnuje:

• odstranění plynoměrů a regulátorů plynu před testem
• použití certifikovaných ucpávek pro utěsnění potrubí
• kontrolu těsnosti pomocí detektoru plynu během i po měření tlaku
• přizpůsobení postupu vlivu extrémních klimatických podmínek

Tip: Častou chybou je ponechání nevhodných zařízení na potrubí během tlakové zkoušky, což může vést k jejich poškození nebo chybné detekci úniků. Dodržování bezpečnostních opatření podle AFS 2023:13 kapitola 12 minimalizuje tato rizika.

Použité přístroje a metody měření během tlakové zkoušky

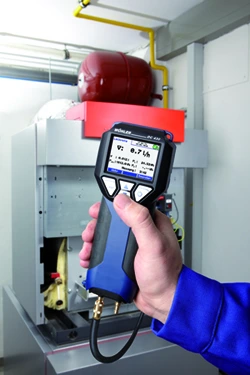

Pro přesné měření tlaku plynu během tlakové zkoušky plynovodu se používá digitální manometr Wöhler DC 430. Tento přístroj umožňuje měřit tlak s přesností ±0,1 % rozsahu, teplotu pomocí dvou externích čidel a relativní vlhkost vzduchu, což jsou klíčové parametry ovlivňující správnost a opakovatelnost výsledků tlakové zkoušky plynového potrubí. Měření teploty a vlhkosti pomáhá kompenzovat vliv okolních podmínek na tlak a tím zajistit přesnou interpretaci naměřených hodnot v souladu s normou TPG 704 01.

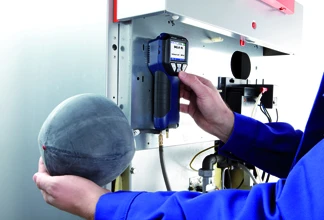

Detekce úniků plynu je nedílnou součástí bezpečnostního postupu tlakové zkoušky. K lokalizaci netěsností se nejčastěji používá kombinace elektronického detektoru plynu s citlivostí na koncentrace od 10 ppm a aplikace mýdlových bublinek ve spreji, která umožňuje vizuální identifikaci i velmi malých úniků. Tento dvojí způsob detekce výrazně minimalizuje riziko přehlédnutí netěsnosti a zvyšuje bezpečnost tlakové zkoušky.

Naměřené hodnoty tlaku, teploty a vlhkosti se zaznamenávají do přístroje Wöhler DC 430, který umožňuje přenos dat do počítače a tisk protokolů pomocí termotiskárny Wöhler TD 600. Tyto protokoly o tlakové zkoušce slouží jako oficiální doklad o provedení zkoušky a splnění bezpečnostních požadavků podle AFS 2023:13 kapitola 12.

Během tlakové zkoušky se zároveň provádí analýza rizik, která hodnotí možné nebezpečí spojené s provozem a testováním plynovodu. Tento krok je nezbytný pro plánování bezpečnostních opatření a prevenci havárií.

Tip: Častou chybou je nedostatečné ustálení teploty zkušebního média před měřením, což může zkreslit výsledky těsnostní zkoušky. Doporučuje se minimálně 15 minut stabilizace teploty, aby byla měření validní.

Pro koho se tlakové měření hodí: Pro plynovody s provozním tlakem do 10 kPa, kde je nutné přesné ověření těsnosti a pevnosti před uvedením do provozu. Pro koho ne: Pro velmi krátké plynovody do 3 m, kde může být vhodnější zkouška provozuschopnosti bez nutnosti tlakové zkoušky.

Celkově je správné měření a dokumentace výsledků klíčová pro bezpečnost a spolehlivost plynového systému. Dodržení předepsaných metod a použití certifikovaných přístrojů zajišťuje, že tlaková zkouška probíhá v souladu s platnými normami a minimalizuje riziko úniku plynu.

Časové fáze tlakové zkoušky a jejich význam

Technologický postup revize a tlakové zkoušky plynu zahrnuje několik přesně časově vymezených fází. Stabilizační fáze trvá zpravidla 10 minut a slouží k vyrovnání tlaku v plynovodu po jeho naplnění. Následná pevnostní zkouška trvá obvykle 15 minut a ověřuje, zda potrubí odolá provoznímu tlaku bez trvalé deformace či poškození.

Zkouška těsnosti plynovodu je nejdelší částí testování a trvá od 15 do 30 minut v závislosti na objemu plynovodu. Během této fáze probíhá měření tlaku plynu, které odhalí případné úniky a zajistí bezpečnost tlakové zkoušky. Celková doba tlakové zkoušky plynového potrubí tedy závisí na jeho délce a průměru, ale zpravidla nepřesahuje hodinu.

Tip: Na co si dát pozor – příliš rychlé ukončení stabilizační fáze může vést k nepřesným výsledkům měření a prodloužení celkového testování. Dodržení časových intervalů je klíčové pro spolehlivost protokolu o tlakové zkoušce.

Řešení nevyhovujících výsledků a opravy plynovodu

Nevyhovující výsledek tlakové zkoušky plynovodu signalizuje přítomnost úniku plynu nebo mechanického poškození potrubí, které vyžaduje okamžitý zásah. Postup řešení zahrnuje přesnou lokalizaci závady pomocí detektoru plynu nebo aplikace mýdlových bublin, následnou opravu a opakování zkoušky k ověření bezpečnosti systému.

Nejčastější chyby při tlakové zkoušce

Mezi nejčastější chyby patří nesprávné nastavení zkušebního tlaku, které může způsobit falešně pozitivní nebo negativní výsledky. Nedodržení minimální doby stabilizace tlaku 10 minut před měřením vede k nepřesným hodnotám v protokolu o tlakové zkoušce. Použití nevhodných nebo poškozených ucpávek způsobuje netěsnosti, jež mohou být mylně interpretovány jako závady potrubí.

• Nastavení zkušebního tlaku mimo rozsah 1-1,5 bar (100-150 kPa) u pevnostní zkoušky
• Nedodržení 10 minutové stabilizační fáze před měřením
• Použití ucpávek neodpovídajících normě TPG 704 01 nebo s viditelným poškozením

Tyto chyby vedou k opakovaným testům, zbytečným opravám a ohrožují bezpečnost plynovodu.

Opravy plynovodu po nevyhovujícím výsledku

Únik plynu je nutné odstranit podle přesné lokalizace závady – například výměnou poškozeného segmentu potrubí, utěsněním spoje nebo výměnou těsnění. Po opravě se provádí kontrola těsnosti plynovodu opětovným tlakem minimálně 1 bar, aby se potvrdilo odstranění netěsnosti. Opravy musí být realizovány v souladu s normou AFS 2023:13 kapitola 12 a TPG 704 01, aby byla zaručena dlouhodobá bezpečnost a spolehlivost.

Opakování zkoušky a kontrola těsnosti

Po opravách plynovodu následuje opakování tlakové zkoušky s dodržením všech parametrů: stabilizace tlaku 10 minut, pevnostní zkouška minimálně 15 minut pod tlakem 1 bar a těsnostní měření podle objemu a provozního tlaku (minimálně 15 až 30 minut). Měření tlaku plynu se provádí digitálním manometrem s přesností ±0,1 kPa a výsledky se zaznamenávají do protokolu o tlakové zkoušce. Součástí bezpečnostního postupu je pravidelná vizuální kontrola a detekce úniku plynu během zkoušky.

Tip: Na co si dát pozor – častou chybou je ukončení zkoušky před uplynutím minimální doby stabilizace tlaku, což vede k falešně nevyhovujícím výsledkům a zbytečným opravám.

Pro koho se to hodí: Postup řešení nevyhovujících výsledků a následné opravy doporučuji profesionálním instalatérům a revizním technikům; laikům se nedoporučuje provádět tlakové zkoušky a opravy plynovodu samostatně kvůli vysokému riziku úniku plynu a bezpečnostním nárokům.

Význam školení a kvalifikace personálu pro tlakové zkoušky

Kvalifikace personálu je nezbytná pro správné a bezpečné provedení tlakové zkoušky plynovodu podle platných norem, například AFS 2023:13 kapitola 12 a TPG 704 01. Školení pracovníků musí zahrnovat detailní znalost technologického postupu tlakové zkoušky, včetně přípravy potrubí, správného nastavení zkušebního tlaku a metod měření tlaku plynu s využitím digitálních manometrů, jako je Wöhler DC 430. Pouze kvalifikovaný personál dokáže přesně interpretovat výsledky zkoušky a správně vyplnit protokol o tlakové zkoušce, který je nezbytný pro ověření těsnosti a pevnosti plynovodu.

Bezpečnost tlakové zkoušky závisí na dodržování těchto zásad kvalifikovaného personálu:

• znalost norem AFS 2023:13 a TPG 704 01 a jejich aplikace v praxi
• schopnost identifikovat odchylky v měření tlaku plynu během stabilizační a testovací fáze
• znalost bezpečnostních opatření, jako je odpojení nevhodných prvků (plynoměry, regulátory) před zkouškou
• přesné vyplnění a archivace protokolu o tlakové zkoušce s jasnou interpretací výsledků a zaznamenáním naměřených hodnot

Tip: Častou chybou je nedostatečné proškolení nových pracovníků, což vede k nesprávnému nastavení zkušebního tlaku a chybám při detekci úniků plynu. Doporučuji pravidelně aktualizovat kvalifikaci a provádět školení zaměřená na praktické postupy a bezpečnostní rizika.

Tlaková zkouška plynovodu se hodí pro pracovníky s certifikací podle vyhlášky č. 85/1978 Sb. a zkušenostmi s měřením tlaků v rozsahu 5-15 kPa. Naopak není vhodná pro osoby bez odborného školení, protože nesprávné provedení může ohrozit bezpečnost zařízení i osob.

Časté dotazy k tlakové zkoušce plynovodu

Otázka: Jak probíhá tlaková zkouška plynovodu?

Tlaková zkouška začíná naplněním potrubí vzduchem nebo dusíkem a natlakováním minimálně na 1 bar. Následuje 10 minut stabilizace a 15 minut pevnostní zkoušky pod tlakem.

Otázka: Jak dlouho trvá tlaková zkouška plynovodu?

Stabilizační fáze trvá 10 minut, pevnostní zkouška 15 minut a zkouška těsnosti 15 až 30 minut podle objemu potrubí.

Otázka: Jaký je vhodný tlak pro tlakové testování plynovodu?

Pevnostní zkouška probíhá při minimálním tlaku 1 bar, těsnostní zkouška při 1,5násobku provozního tlaku, nejméně 5 kPa.

Otázka: Jak se provádí zkouška těsnosti plynovodu?

Po pevnostní zkoušce se tlak zvýší na 1,5× provozní tlak a měří se 15 až 30 minut podle velikosti plynovodu.

Otázka: Jaká jsou základní bezpečnostní opatření při tlakové zkoušce plynovodu?

Odstraňují se plynoměry, regulátory a spotřebiče, používají certifikované ucpávky a úniky se sledují detektorem plynu podle normy AFS 2023:13.

Otázka: Co dělat při nevyhovujícím výsledku tlakové zkoušky?

Je nutné najít a opravit únik, poté zkoušku opakovat, aby byla ověřena těsnost a bezpečnost plynovodu.

Otázka: Jaké přístroje se používají k měření během tlakové zkoušky?

Používá se digitální manometr (například Wöhler DC 430) a detektory plynu nebo mýdlové bubliny ke kontrole úniků.

Otázka: Jak ovlivňují teplotní podmínky průběh tlakové zkoušky?

Nízké teploty pod 0 °C prodlužují stabilizaci a mohou ovlivnit materiál potrubí, proto je potřeba upravit postup.

Otázka: Jaký je význam školení personálu při tlakových zkouškách?

Kvalifikovaný personál zajistí správné provedení zkoušky, dodržení bezpečnostních pravidel a správnou interpretaci výsledků.

Otázka: Jaký je časový rozsah těsnostní zkoušky podle velikosti plynovodu?

U plynovodů do 50 litrů trvá těsnostní zkouška 15 minut, u větších objemů až 30 minut, s prodloužením o 5 minut na každých započatých 100 litrů.

Otázka: Jak se vyplňuje protokol o tlakové zkoušce plynovodu?

Protokol obsahuje údaje o zkouškovém tlaku, době zkoušky, výsledcích měření a potvrzení o splnění bezpečnostních norem.

Otázka: Jaké jsou nejčastější chyby při tlakové zkoušce plynovodu?

Časté chyby jsou nesprávný zkušební tlak, nedostatečná stabilizace a použití nevhodných ucpávek, což vede k falešně negativním výsledkům.

Otázka: Jak probíhá kontrola těsnosti plynovodu po tlakové zkoušce?

Kontrola se provádí detektorem plynu nebo aplikací mýdlových bublinek na spoje a ucpávky, aby se odhalily i malé netěsnosti.

Otázka: Lze tlakovou zkoušku provádět plynem i kapalinou?

Tlaková zkouška plynovodu se dělá vzduchem nebo inertním plynem, zatímco kapalinové zkoušky jsou vhodné pro jiné typy potrubí.

Otázka: Jaký je postup tlakové zkoušky na plynovém potrubí krok za krokem?

Postup tlakové zkoušky plynovodu zahrnuje naplnění potrubí, natlakování, stabilizaci, pevnostní a těsnostní zkoušku s měřením tlaku a vypracováním protokolu podle ČSN.
