Význam vodičů L a N v elektroinstalaci a jejich správné zapojení

Správné rozlišení a zapojení vodičů L a N je klíčové pro bezpečnost a bezchybný chod elektroinstalace. Fázový vodič L přenáší elektrický proud, zatímco nulový vodič N slouží k jeho návratu, přičemž jejich barevné značení usnadňuje identifikaci a minimalizuje riziko chyb při instalaci. Dodržování těchto pravidel výrazně snižuje nebezpečí úrazu elektrickým proudem i poškození zařízení.

Co znamená označení vodičů L a N v elektroinstalaci?

Ve standardní elektroinstalaci označuje písmeno L fázový vodič, který přenáší elektrický proud pod napětím 230 V (v jednofázové síti) z rozvodné sítě do spotřebiče. Písmeno N označuje nulový vodič, který slouží jako návratová cesta proudu zpět do elektrické sítě a má potenciál blízký nule. Toto rozlišení je podle mezinárodních norem IEC zásadní pro správné a bezpečné zapojení elektrických zařízení.

Funkce vodičů L a N spočívá v uzavření elektrického obvodu: fázový vodič L přivádí střídavý elektrický proud, zatímco nulový vodič N je uzemněný a zajišťuje návrat proudu do zdroje. Podle normy IEC 60446 jsou vodiče označeny písmeny L (phase – fáze) a N (neutral – nulový vodič) a barevně odlišeny, aby se minimalizovalo riziko chyb při instalaci a údržbě elektroinstalace.

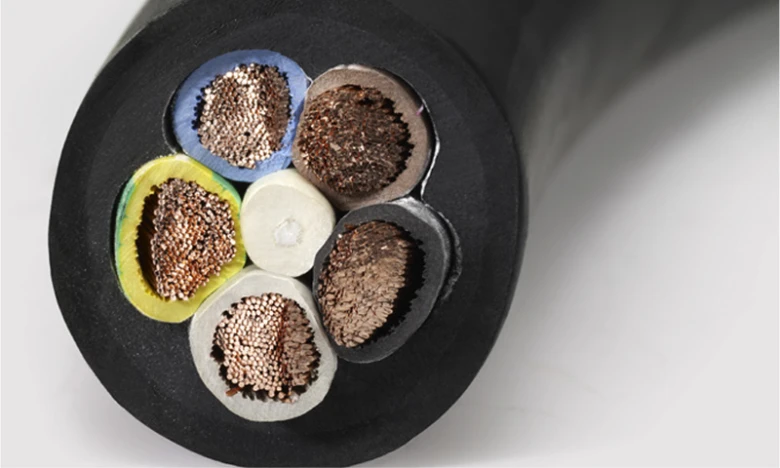

Barevné značení vodičů L a N je standardizováno takto: fázový vodič L má izolaci hnědou, černou nebo šedou barvu. V jednofázové síti 230 V se nejčastěji používá hnědá, v třífázové síti 400 V jsou fáze označeny jako L1 (hnědá), L2 (černá) a L3 (šedá). Nulový vodič N musí mít modrou izolaci, přičemž se preferuje světlá, nesytá modrá barva pro jednoznačnou identifikaci. Holé vodiče, které slouží jako nulové, musí být označeny modrým pruhem širokým 15-100 mm nebo zbarveny modře po celé délce, aby bylo zajištěno dodržení bezpečnostních norem.

Správná identifikace vodičů L a N podle barevného značení je nezbytná pro bezpečnost elektroinstalace a minimalizaci rizika úrazu elektrickým proudem. Nesprávné zapojení vodičů může vést k elektrickým zkratům, poškození zařízení nebo vážným úrazům. Proto je při instalaci nebo opravách nutné vždy ověřit funkci vodičů měřením napětí, protože barva izolace nemusí být stoprocentní zárukou správného zapojení.

Častá chyba: Použití vodičů bez odpovídajícího barevného označení nebo záměna vodiče L za N vede k nebezpečným situacím, například k nefunkční ochraně nebo zpětnému napětí na kovových částech zařízení. Proto je nutné vždy respektovat normy IEC a používat správné barvy.

Pro koho se to hodí: Správné značení vodičů L a N je nezbytné pro elektrikáře, revizní techniky a zkušené kutily, kteří pracují s elektroinstalací v domácnostech i průmyslu. Pro koho NE: Laici bez odpovídající kvalifikace by elektroinstalaci neměli upravovat bez odborné asistence, protože nesprávné zapojení může ohrozit život a majetek.

Správné barevné značení a označení vodičů L a N podle mezinárodních standardů zajišťuje bezpečný přenos elektrického proudu a usnadňuje měření a údržbu elektroinstalace. Dodržování těchto pravidel minimalizuje riziko úrazů i poruch elektrických zařízení.

Jaké jsou správné barvy vodičů L a N podle norem?

Barevné značení vodičů je klíčové pro bezpečnost a správnou funkci elektroinstalace. Podle platných evropských norem a norem IEC je barevné označení fázových vodičů a nulového vodiče standardizováno tak, aby umožnilo rychlou a jednoznačnou identifikaci. Fázové vodiče L1, L2 a L3 mají přiděleny barvy hnědou, černou a šedou, což usnadňuje jejich rozlišení v třífázových systémech. Nulový vodič (N) pak odpovídá světlé modré barvě. Toto barevné značení je závazné pro nové instalace i pro opravy, aby byla zachována elektroinstalační bezpečnost a snížilo se riziko záměny vodičů.

Tabulka barevných označení vodičů podle norem IEC a evropských standardů:

Dodržování těchto barevných standardů výrazně usnadňuje měření vodičů i následné servisní zásahy. Nesprávné barevné značení může vést k nebezpečným situacím v elektroinstalaci, například záměně fázového a nulového vodiče. Častou chybou bývá použití barvy modré pro fázový vodič nebo hnědé pro nulový, což je v rozporu s normami a může ohrozit provoz i bezpečnost uživatele.

Jaké jsou barvy pro vodiče fáze L1, L2 a L3?

Pro fázové vodiče platí jednoznačné barevné označení podle normy IEC: L1 je hnědý vodič, L2 je černý a L3 šedý. Toto značení pomáhá při správném zapojení třífázové elektrické sítě a minimalizuje riziko záměny vodičů při instalaci a měření vodičů.

Tip: Při práci na elektroinstalaci vždy ověřte barvu vodičů podle aktuálních norem IEC a evropských standardů. Nesprávné barevné značení je častou příčinou chyb při zapojení, které mohou vést k poruchám nebo bezpečnostním rizikům. Pro elektroinstalace v bytových domech se tento standard barevního značení doporučuje striktně dodržovat.

Jak identifikovat a změřit funkci vodičů L a N?

Pro správné určení funkce vodičů v elektroinstalaci je nezbytné použít vhodné měřicí přístroje a metody. Identifikace fázového vodiče L a nulového vodiče N podle barevného značení je základ, ale přesné ověření provede měření napětí. Bezpečnost při práci s vodiči je zásadní, proto doporučuji vždy používat kvalitní nástroje a dodržovat normy IEC.

Měření vodičů multimetr

Multimetr slouží k přesnému měření napětí mezi vodiči v elektroinstalaci. Při měření mezi fázovým vodičem L a ochranným vodičem PE multimetr obvykle ukáže hodnotu kolem 230 V, což potvrzuje, že vodič je pod napětím. Naproti tomu nulový vodič N vykazuje vůči ochrannému vodiči napětí blízké 0 V. Toto měření pomáhá jednoznačně odlišit vodič fáze od nulového vodiče, což je klíčové pro bezpečnost a správné zapojení v domácí elektroinstalaci. Barevné značení vodičů podle platných norem IEC usnadňuje orientaci, kdy fázový vodič má zpravidla hnědou nebo černou izolaci, nulový vodič modrou. Správné měření vodičů je základní prevencí před častou chybou – zaměněním vodiče L a N, což může vést k nebezpečným situacím.

Použití indikačního šroubováku

Indikační šroubovák je rychlý nástroj pro orientační zjištění, zda vodič obsahuje fázi. Při kontaktu s fázovým vodičem L indikační šroubovák signalizuje přítomnost napětí světlem nebo zvukem. Nicméně je třeba vzít v úvahu, že indikační šroubovák může reagovat i na indukované napětí v okolních vodičích, což může vést k falešně pozitivním výsledkům. Proto jeho použití nevyhovuje jako jediné měřicí zařízení při přesné identifikaci vodičů. Doporučuji ho kombinovat s multimetrem a nikdy se nespoléhat pouze na indikační šroubovák v otázce elektroinstalace bezpečnosti. Rozpoznání vodiče fáze a nulového vodiče podle barvy je důležité, ale ověření funkce měřením je nezbytné pro správné a bezpečné zapojení vodičů L a N.

Jak správně zapojit vodiče L a N v domácí elektroinstalaci?

Správné zapojení vodičů L a N v domácí elektroinstalaci je klíčové pro bezpečný a spolehlivý chod elektrického zařízení. Následující postupy a doporučení vám pomohou minimalizovat riziko úrazu a zajistit, že elektroinstalace odpovídá platným normám IEC.

Příprava na zapojení

Před jakýmkoliv zásahem do elektroinstalace vždy vypněte příslušný jistič, kterým odpojíte elektrický proud v daném okruhu. Tento krok je základem bezpečnosti při práci s elektrickým proudem. Doporučuje se používat kvalitní izolační rukavice, které zabrání přímému kontaktu s vodiči a minimalizují riziko úrazu elektrickým proudem. Připravte si také odpovídající nářadí, například izolační kleště a měřicí přístroje. Bezpečnost práce je zásadní, proto nikdy nepracujte bez ochranných pomůcek.

Postup zapojení vodičů

Jak správně zapojit vodiče L a N v domácí elektroinstalaci? Nejprve identifikujte jednotlivé vodiče podle barevného značení vodičů. Fázový vodič (L) má obvykle hnědou, černou nebo šedou izolaci, zatímco nulový vodič (N) bývá modrý. Připojte fázový vodič L na odpovídající fázové svorky elektroinstalace, které jsou určeny pro přívod elektrického napětí. Nulový vodič N napojte na nulové svorky, které slouží k uzemnění a návratu proudu. Při zapojení dbejte na pevné a správné usazení vodičů ve svorkách, aby nedocházelo k volným kontaktům, které mohou způsobit jiskření nebo přehřívání. Respektujte normy IEC, které stanovují pravidla pro barevné značení vodičů a jejich bezpečné zapojení.

1. Vypnutí jističe – odpojte proud v daném obvodu pro bezpečnou práci
2. Identifikace vodičů – rozpoznání fázového vodiče L a nulového vodiče N podle barev
3. Připojení vodiče L – připojte na fázové svorky v elektroinstalaci
4. Připojení vodiče N – připojte na nulové svorky podle barevného značení
5. Upevnění vodičů – zkontrolujte pevnost a správné usazení ve svorkách

Kontrola a testování

Po dokončení zapojení proveďte měření napětí vhodným měřicím přístrojem, abyste ověřili správné připojení vodičů L a N. Měření vodičů potvrdí, zda je elektroinstalace bezpečná a funkční. Zkontrolujte také, zda nedošlo k poškození izolace vodičů, což by mohlo ohrozit bezpečnost. Testování elektroinstalace by mělo vždy respektovat platné normy IEC a doporučení výrobce zařízení. Pravidelná kontrola minimalizuje riziko poruch a elektrických úrazů.

Častá chyba: Nesprávné připojení vodiče L na nulové svorky nebo obráceně může vést ke zkratu a ohrožení bezpečnosti.

Pro koho se to hodí: Tento návod je určen zkušenějším domácím kutilům nebo elektrikářům, kteří mají základní znalosti elektroinstalace. Pro laiky doporučuji konzultaci s odborníkem.

Bezpečnostní opatření při práci s vodiči L a N

Při manipulaci s vodiči L a N v elektroinstalaci je nezbytné dodržovat přesná bezpečnostní opatření podle platných norem IEC a evropských standardů. Před zahájením jakýchkoli prací je povinné vypnout přívod elektrického proudu v rozvodnici, čímž se eliminuje riziko zásahu elektrickým proudem. Fázový vodič L přenáší elektrický proud a bývá označen hnědou, černou nebo šedou barvou, zatímco nulový vodič N slouží jako návratová cesta proudu a má modrou izolaci. Nesprávné zapojení těchto vodičů, například záměna L za N, může způsobit poruchu jističů, poškození elektrických zařízení nebo vážný úraz elektrickým proudem.

Používání izolačních rukavic s minimální dielektrickou pevností 1000 V a nářadí s certifikovanou dielektrickou ochranou je při práci s elektroinstalací nezbytné. Izolace těchto pomůcek chrání před přímým kontaktem s vodiči pod napětím 230 V nebo 400 V. Správná identifikace vodičů podle barevného značení je klíčová pro bezpečný provoz a údržbu elektroinstalace. Fázové vodiče L1, L2 a L3 mají barvy hnědou, černou a šedou, nulový vodič N modrou, a ochranný vodič PE žlutozelenou kombinaci, jak stanoví norma IEC 60446.

Jaké chyby se často dělají při zapojení vodičů L a N

Častou chybou je zaměňování fázového vodiče L za nulový vodič N, což vede k nesprávné funkci jističů a ochranných prvků v elektrické síti TN a zvyšuje riziko úrazu. Další častou chybou je nedostatečné ověření vodičů měřením před zapojením, protože barevné označení nemusí vždy odpovídat skutečné funkci vodiče. Proto je nezbytné provádět měření napětí mezi vodiči: fázový vodič L by měl vykazovat napětí přibližně 230 V vůči nulovému vodiči N nebo ochrannému vodiči PE, který má napětí blízké 0 V.

Pro koho se to hodí vs pro koho ne: Správné zapojení a ověření vodičů L a N je nezbytné pro všechny, kdo pracují s domácí nebo průmyslovou elektroinstalací. Naopak práce na elektroinstalaci bez dostatečných znalostí, měřicích přístrojů a ochranných pomůcek není vhodná a představuje vysoké riziko úrazu.

Tip: Při práci s vodiči vždy používejte multimetr s funkcí měření napětí a odporu, nikoli pouze indikační šroubovák, protože ten může reagovat i na indukované napětí a poskytnout falešný výsledek. Dodržujte barevné značení podle normy IEC 60446 a pravidelně kontrolujte stav izolace vodičů, aby nedošlo k porušení bezpečnosti elektroinstalace.

Technické parametry vodičů L a N a jejich vliv na instalaci

Technické parametry vodičů L a N jsou klíčové pro bezpečnost a funkčnost elektroinstalace. Základ tvoří materiál jádra a kvalita izolace, které ovlivňují elektrický odpor, tepelnou odolnost i dlouhodobou spolehlivost. Kromě toho je nutné brát v potaz i fyzikální jev skinefekt, který mírně mění proudové rozložení uvnitř vodiče.

Jaké jsou základní technické parametry vodičů L a N?

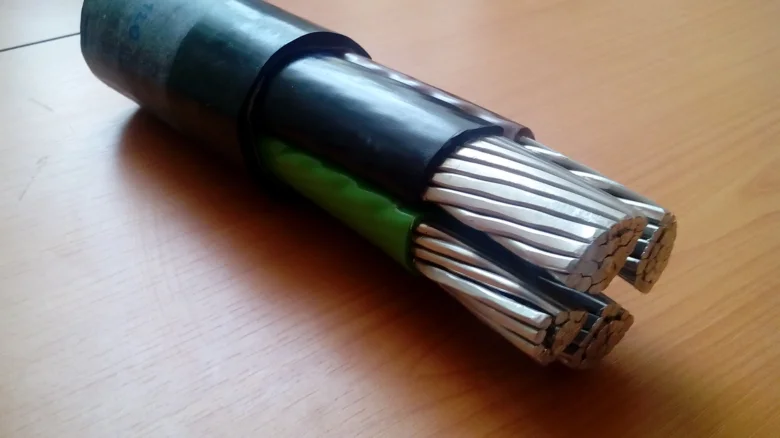

Vodiče označené písmeny L (fázový vodič) a N (nulový vodič) mají jádro vyrobené z mědi (Cu) nebo hliníku (Al). Měď se používá častěji pro svou nízkou elektrickou vodivost a má odpor přibližně 0,0178 Ω·mm²·m⁻¹, což zaručuje efektivní přenos elektrického proudu. Hliník je lehčí a levnější, avšak má vyšší odpor a méně vhodných vlastností pro delší vedení.

Izolace vodičů je nejčastěji z PVC nebo HDPE materiálu, které mají tepelnou odolnost v rozmezí 70-85 °C. Tato izolace chrání vodič před mechanickým poškozením a zajišťuje elektroinstalaci bezpečnost proti zkratu a úrazu elektrickým proudem. Normy IEC stanovují také normované průřezy vodičů, aby odpovídaly maximálním proudovým zatížením a délce vedení, což je nezbytné pro správné měření vodičů a minimalizaci ztrát.

Jak ovlivňuje skinefekt proud v vodičích L a N?

Skinefekt je fyzikální jev, který při frekvenci 50 Hz způsobuje, že elektrický proud v vodiči koncentruje více na povrchu než ve středu. Tento efekt znamená, že efektivní průřez vodiče se mírně snižuje, což vede k přibližně 1 % většímu proudovému zatížení na povrchu než v jádře vodiče. Přestože tento rozdíl je malý, může ovlivnit měření vodičů a celkovou účinnost přenosu elektrické energie.

V elektroinstalaci bezpečnost zajišťuje správný výběr průřezu a materiálu vodičů L a N, aby se minimalizovaly ztráty způsobené skinefektem i dalším odporovým úbytkem. Nedodržení těchto parametrů může vést ke zvýšenému zahřívání vodičů a potenciálnímu riziku poruchy instalace. Tento jev je důležitý zejména u delších kabelových tras a vyšších proudů.

Odborná rada: Při návrhu a revizi elektroinstalace respektujte normy IEC, které uvádějí doporučené normované průřezy vodičů pro různé aplikace a délky vedení. To pomůže předejít častým chybám při zapojení vodičů L a N, které mohou ohrozit funkčnost a bezpečnost celé instalace.

Normativní požadavky a legislativa pro vodiče L a N v ČR

V České republice platí pro elektroinstalace přísné normy a legislativní předpisy, které určují správné barevné značení vodičů a bezpečnostní zásady při instalaci. Normy ČSN EN 60446 a související IEC normy jasně definují, že fázový vodič L musí být označen specifickou barvou (obvykle hnědou, černou nebo šedou), zatímco nulový vodič N se označuje modrou barvou. Toto barevné značení vodičů usnadňuje identifikaci a zajišťuje bezpečnost elektroinstalace.

Legislativa ČR vyžaduje dodržování těchto bezpečnostních norem zejména při měření vodičů a při jejich instalaci v domácnostech i průmyslových objektech. Správné zapojení vodičů L a N je klíčové pro ochranu před úrazem elektrickým proudem a minimalizaci rizika požáru. Povinností každého elektrikáře je proto kontrolovat, zda instalace odpovídá platným normám a pravidelně provádět revize.

• ČSN EN 60446 stanovuje jednotné barevné označení vodičů v elektroinstalaci
• IEC normy doplňují požadavky na bezpečnost a funkčnost elektrické sítě
• Legislativa ČR ukládá povinnost používat správné značení vodičů L a N
• Bezpečnost elektroinstalace závisí na správném zapojení a kontrole vodičů

Proč je důležité správně zapojit vodiče L a N

Správné zapojení vodičů L a N minimalizuje riziko poruch a zajišťuje bezpečný chod elektrických zařízení. Nesprávné barevné značení nebo záměna vodičů může vést k nebezpečným situacím, proto je nezbytné respektovat platné normy a legislativu České republiky.

Doporučení pro identifikaci vodičů s poškozenou izolací

V situacích, kdy je barevné značení vodičů poškozené nebo zcela chybí, je třeba postupovat velmi opatrně a důsledně dbát na bezpečnost elektroinstalace. Význam vodičů L a N spočívá v odlišení fázového vodiče L, který vede elektrický proud, a nulového vodiče N, který slouží jako návratová cesta. Podle norem IEC má nulový vodič obvykle modrou izolaci, ale v případech poškozené izolace bývá jeho identifikace možná díky modrému pruhu nebo jiné viditelné značce na vodiči.

K určení vodiče L a N bez barevné izolace patří měření napětí mezi vodiči pomocí vhodného měřicího přístroje. Správné měření vodičů je zásadní nejen pro přesnou identifikaci, ale také pro elektroinstalace bezpečnost, aby se předešlo úrazu elektrickým proudem. Pro přesnou orientaci je rovněž důležité znát, jaké jsou barvy pro vodiče fáze L1, L2 a L3, protože tyto fáze mají odlišné barevné značení, které pomáhá v normálním provozu rozlišit jednotlivé vodiče.

Odborná rada: Při práci s vodiči bez barevné izolace doporučuji vždy použít vhodné izolační pomůcky a měřicí přístroje s dostatečnou přesností, protože chybná identifikace vodičů může vést k nebezpečným situacím. Častou chybou je spoléhání se pouze na vizuální kontrolu bez ověření měřením, což výrazně snižuje bezpečnost.

Vliv nesprávného zapojení vodičů L a N na funkci zařízení a rizika

Nesprávné zapojení vodičů L a N představuje závažné riziko pro bezpečnost elektroinstalace i správnou funkci elektrických zařízení. Fázový vodič L přivádí elektrický proud pod napětím 230 V (jednofázová síť) nebo 400 V (třífázová síť), zatímco nulový vodič N slouží jako návratová cesta proudu a je veden na nulový potenciál. Pokud dojde k záměně těchto vodičů, zařízení nemusí být správně odpojeno od fáze, což zvyšuje riziko úrazu elektrickým proudem až do hodnoty 230 V na částech přístupných uživateli.

Kromě nebezpečí úrazu může nesprávné zapojení způsobit poruchy elektrických zařízení. Elektronické komponenty jsou navrženy pro správné zapojení fázového a nulového vodiče; jejich obrácení může vyvolat zkraty, přehřátí vodičů s následným poškozením izolace a zvýšením rizika vzniku požáru. Podle norem IEC a evropských standardů musí být vodiče barevně označeny (hnědá/černá/šedá pro fázi L, modrá pro nulový vodič N), aby se minimalizovala pravděpodobnost chyb při instalaci a údržbě. Nesprávné barevné značení nebo záměna vodičů jsou hlavní příčinou poruch a nehod v domácích i průmyslových elektroinstalacích.

Jaké chyby se často dělají při zapojení vodičů L a N

• Zaměnění barev vodičů, například použití modrého vodiče jako fáze nebo hnědého jako nulového

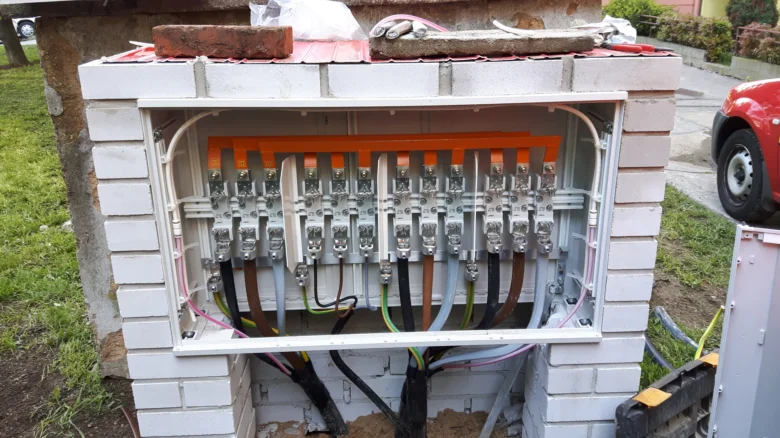

• Nesprávné připojení vodičů v rozvaděči, kdy fáze je připojena na svorku nulového vodiče a naopak
• Neprovádění pravidelných měření vodičů multimetry, která odhalují přerušené spoje či poškozenou izolaci
• Používání vodičů bez správného barevného označení, zejména v instalacích před rokem 2000

Tip: Při manipulaci s elektroinstalací vždy vypněte hlavní jistič a používejte nářadí s dielektrickou ochranou. Doporučuji nechat pravidelně ověřovat správnost zapojení a stav vodičů kvalifikovaným elektrikářem, aby byla zajištěna bezpečnost a dlouhodobá funkčnost zařízení.

Pro koho se to hodí: Správné zapojení vodičů L a N je nezbytné pro všechny domácí a průmyslové elektroinstalace, kde je potřeba zajistit bezpečnost uživatelů i spolehlivost zařízení.

Pro koho NE: V instalacích s nestandardními nebo neoznačenými vodiči bez odborné znalosti není vhodné provádět zásahy bez odborné pomoci, protože riziko úrazu a poškození zařízení výrazně roste.

Specifika barevného značení a použití vodičů L a N v různých elektrických sítích

Význam vodičů L a N v elektroinstalaci je klíčový pro bezpečnost a správnou funkci elektrické sítě. Fázový vodič L přenáší elektrický proud ze zdroje do spotřebiče, zatímco nulový vodič N slouží k návratu proudu zpět do zdroje a zároveň k zajištění ochrany před úrazem elektrickým proudem. Barevné značení vodičů je regulováno normami IEC, které stanovují jasná pravidla pro jejich rozlišení v různých typech elektrických sítí.

Elektrické sítě TN a TT využívají standardní barevné značení vodičů L a N. Fázové vodiče L jsou označené barvami hnědou, černou nebo šedou, zatímco nulové vodiče N mají modrou barvu izolace. Toto značení umožňuje bezpečné a jednoznačné rozpoznání vodičů během měření vodičů a instalace, což výrazně přispívá k elektroinstalace bezpečnosti.

U elektrických sítí IT může být označení vodičů odlišné, protože tyto sítě mají izolovaný nebo uzemněný vodič s jinými technickými parametry. Proto je nutné vždy konzultovat platné normy IEC a respektovat specifika dané sítě, aby nedošlo k chybám při zapojení.

Tip: Při měření vodičů a zapojování elektroinstalace vždy ověřte barevné značení podle typu elektrické sítě a příslušných norem IEC. Nesprávné rozpoznání vodičů L a N může vést k poruše zařízení nebo ohrožení bezpečnosti.

Pro správné zapojení vodičů L a N v domácí elektroinstalaci je nezbytné znát význam vodičů L a N a respektovat jejich barevné označení. To platí především u sítí TN a TT, kde je standardizované značení, zatímco v sítích IT je třeba věnovat zvýšenou pozornost platným normám.

Časté dotazy

Co znamená označení vodiče L v elektroinstalaci?

Vodič L označuje fázový vodič, který přenáší elektrický proud a je obvykle označen hnědou, černou nebo šedou barvou.

Jaká je standardní barva nulového vodiče N?

Nulový vodič N je standardně označen světlou modrou barvou podle evropských a IEC norem.

Jak mohu bezpečně identifikovat vodiče L a N?

Použijte multimetr pro měření napětí – mezi vodičem L a ochranným vodičem je 230 V, nulový vodič má 0 V. Indikační šroubovák není 100 % spolehlivý kvůli indukovanému napětí.

Jaký je postup pro správné zapojení vodičů L a N?

Nejdříve vypněte jistič, identifikujte vodiče podle barev, použijte izolační rukavice, připojte vodič L na fázové svorky a vodič N na nulové svorky, poté ověřte měřením.

Jaká jsou rizika nesprávného zapojení vodičů L a N?

Nesprávné zapojení může způsobit úraz elektrickým proudem, poškození elektrických zařízení a zvýšené riziko požáru.

Jaké jsou normativní požadavky pro barevné značení vodičů v ČR?

Platí norma ČSN EN 60446 a IEC, které určují barevné značení a bezpečnostní požadavky na elektroinstalace.

Co dělat, když je izolace vodiče poškozená nebo chybí?

Identifikujte vodič podle modrého pruhu nebo značky, případně měřením napětí a vždy dodržujte bezpečnostní opatření při manipulaci.

Jak se liší barevné značení vodičů v sítích TN, TT a IT?

V sítích TN a TT se používají standardní barvy (hnědá, černá, šedá pro L a modrá pro N), v sítích IT může být značení odlišné, vždy podle platných norem.

Jaký vliv má skinefekt na vodiče v elektroinstalaci?

Při frekvenci 50 Hz je proud na povrchu vodiče přibližně o 1 % vyšší než uprostřed, což ovlivňuje odpor a teplotu vodiče.

Jaké materiály jsou používány pro jádra vodičů L a N?

Nejčastěji se používá měď (Cu) a hliník (Al), měď má odpor 0,0178 Ω·mm²·m⁻¹ a hliník 0,0285 Ω·mm²·m⁻¹.

Jaké jsou tři hlavní druhy vodičů v elektrické instalaci a jejich funkce?

Tři hlavní druhy vodičů jsou fázový vodič (L), nulový vodič (N) a ochranný vodič (PE), přičemž každý má specifickou funkci v elektrickém obvodu.

Jaké je barevné označení vodičů L1, L2 a L3 v třífázové síti?

Vodiče L1, L2 a L3 jsou obvykle označeny barvami hnědou (L1), černou (L2) a šedou (L3) podle českých norem.

Jaká písmena se používají pro značení kabelů v elektrické instalaci?

Pro kabely se používají písmena L pro fázi, N pro nulový vodič a PE pro ochranný vodič.

Jaké je barevné značení nulového vodiče N v současných normách?

Nulový vodič N má podle platných norem modrou barvu izolace.

Jaké jsou bezpečnostní zásady při práci s vodiči L a N v domácí elektroinstalaci?

Před prací vždy vypněte napájení a ověřte pomocí zkoušečky, že vodiče L a N nejsou pod napětím.
