Hlavní poruchy elektromotorů: příčiny a prevence závad

Elektromotory často čelí různým poruchám, které ovlivňují jejich funkčnost a životnost. Nejčastější problémy zahrnují mechanické závady, jako je opotřebení ložisek, a elektrické poruchy v obvodech motoru. Správná diagnostika elektromotorů pomáhá tyto závady rychle odhalit a efektivně řešit.

Hlavní mechanické poruchy elektromotoru a jejich příčiny

Mechanické poruchy představují přibližně 2 % všech závad elektromotorů a nejčastěji jsou způsobeny degradací ložisek, nesouosostí a nevyvážeností rotoru. Přetížení motoru nad jmenovitý výkon a nedostatečná údržba vedou k mechanickému namáhání, které urychluje opotřebení klíčových komponent. Vibrace vznikající při těchto závadách lze přesně detekovat vibrační analýzou, což umožňuje včasnou diagnostiku a minimalizaci rizika vážných škod.

Poruchy ložisek

Ložiska degradují vlivem mechanického namáhání způsobeného přetížením, nesprávnou instalací a nedostatečným mazáním. Nedostatek maziva nebo jeho nekvalitní složení zvyšuje tření a teplotu, což urychluje opotřebení ložisek. Ložiskové proudy vznikají při nesymetrických elektrických obvodech nebo kapacitních proudech z polovodičových měničů, což poškozuje povrch ložisek a může vyvolat „zvuk tření“ rotoru o statorové plechy. Poruchy ložisek se projevují zvýšenými vibracemi v pásmu 1-2 kHz a změnou akustického signálu. Včasná diagnostika pomocí vibrační analýzy a modulů jako FASIT v analyzátoru ADASH VA5 Pro umožňuje automatickou identifikaci těchto poruch a prevenci rozsáhlých škod na rotoru i statoru.

Nesouosost a nevyváženost rotoru

Nesouosost hřídele a nevyváženost rotoru jsou hlavními zdroji nadměrných vibrací, které zvyšují mechanické namáhání ložisek a dalších součástí motoru. Nesouosost vzniká často nesprávnou instalací nebo opotřebením upevňovacích prvků s tolerancí nad 0,05 mm, zatímco nevyváženost může být důsledkem nerovnoměrného opotřebení rotoru nebo mechanického poškození. Vibrace při nevyváženosti mají dominantní složku na frekvenci otáček rotoru, zatímco nesouosost vykazuje charakteristické harmonické složky vibračního spektra. Tyto poruchy zkracují životnost motoru a zvyšují riziko selhání ložisek.

Hlavní příčiny mechanických poruch elektromotoru:

• Přetížení motoru nad 110 % jmenovitého výkonu způsobující zvýšené mechanické namáhání
• Nedostatečná nebo nesprávná údržba, zejména nedostatek maziva v ložiscích
• Nesprávná instalace vedoucí k nesouososti hřídele s tolerancí přesahující 0,05 mm
• Opotřebení ložisek vlivem ložiskových proudů a mechanického zatížení

Tip: Častou chybou je zanedbání pravidelné kontroly a mazání ložisek, což vede k předčasnému selhání motoru. Mechanické poruchy jsou častější u motorů provozovaných v režimu častých přetížení a s nedostatečnou údržbou, zatímco u správně instalovaných a pravidelně udržovaných motorů se vyskytují méně často.

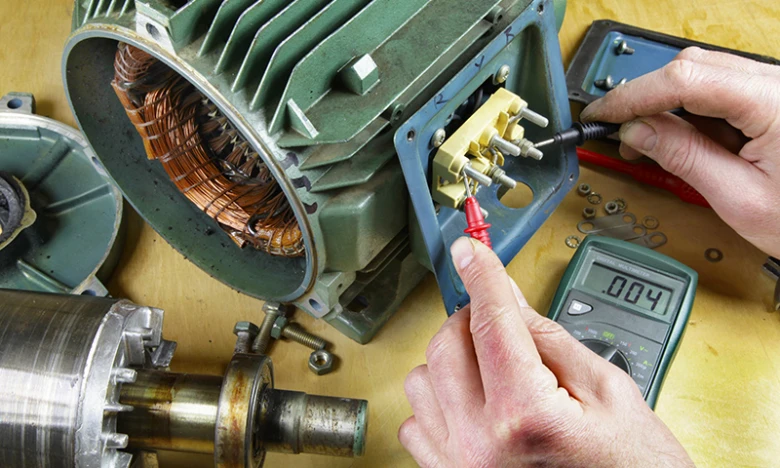

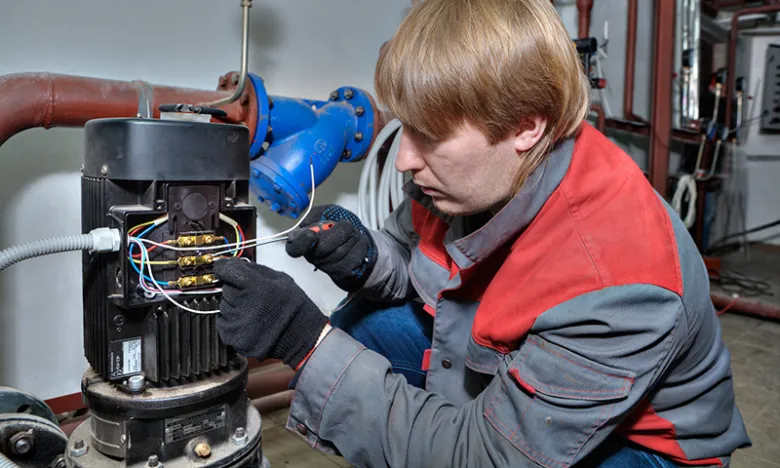

Elektrické poruchy izolace a zkratů ve vinutí elektromotoru

Elektrické poruchy vinutí představují nejčastější závady elektromotorů a výrazně snižují jejich provozní spolehlivost i výkon. Poškození izolace statoru, mezi-závitové a mezifázové zkraty způsobují lokální přehřívání, zvýšené vibrace a často vedou k neplánovanému odstavení zařízení. Následující část podrobně popisuje konkrétní příčiny, projevy a diagnostické metody těchto poruch.

Poškození izolace statoru

Poškození izolace statoru je hlavní příčinou mezi-závitových zkratů, které vznikají narušením elektrické bariéry mezi jednotlivými závity vinutí. Tento stav vyvolává lokální přehřátí motoru, protože zkratové proudy koncentrují teplo v malém objemu, což zrychluje degradaci izolace. Typické teplotní zvýšení v místě zkratu může dosahovat až 20-30 °C nad normální provozní teplotu. Poškozená izolace navíc umožňuje vznik svodových proudů v řádu jednotek až desítek miliampérů, které signalizují zhoršení stavu vinutí a riziko vážnějších závad. Pravidelné měření izolačního odporu a sledování svodových proudů patří k základním preventivním opatřením údržby elektromotorů.

Mezifázový zkrat a jeho projevy

Mezifázový zkrat vzniká při průrazu izolace mezi fázemi vinutí a způsobuje prudký nárůst proudu, který často překračuje 125 % jmenovitého proudu motoru. Tento jev vyvolává výrazné vibrace a tupý hluk, které lze detekovat vibrační analýzou i akustickým měřením. Rychlý nárůst teploty vinutí může být až o 40 °C vyšší než provozní teplota, což vede k aktivaci nadproudové ochrany a často k trvalému poškození vinutí. Pokud není porucha včas odhalena, může dojít k mechanickému poškození rotoru a statoru. Diagnostika elektromotorů proto zahrnuje pravidelné monitorování fázových i svodových proudů pomocí metod jako MCSA (Motor Current Signature Analysis), která umožňuje včasnou detekci těchto závad.

• mezi-závitový zkrat indikuje poškozená izolace statoru a lokální přehřátí
• mezifázový zkrat způsobuje prudký nárůst proudu nad 125 % jmenovité hodnoty a výrazné vibrace
• svodový proud v rozsahu jednotek až desítek mA signalizuje zhoršený stav izolace vinutí
• pravidelná údržba a diagnostika izolace statoru významně snižují riziko elektrických poruch

Tip: Častou chybou v praxi je zanedbávání pravidelné diagnostiky izolačního odporu a svodových proudů, což vede k náhlým poruchám motoru a výraznému navýšení nákladů na opravy.

Příčiny a dopady přehřívání elektromotoru

Přehřívání patří mezi hlavní příčiny poruch elektromotorů a významně snižuje jejich provozní spolehlivost. Zvýšená teplota způsobuje degradaci izolace statoru, která při překročení teploty 120 °C ztrácí své izolační vlastnosti a zkracuje životnost motoru. Proto je nezbytné monitorovat provozní podmínky, které vedou k přehřívání.

Vliv přetížení na teplotu motoru

Přetížení elektromotoru nastává, pokud proud překročí 125 % jmenovité hodnoty, což vede k rychlému nárůstu teploty vinutí a dalších komponent. Tento stav způsobuje zrychlenou degradaci izolačních materiálů a může vyvolat elektrické závady, jako jsou mezi-závitové zkraty. Diagnostika elektromotorů proto klade důraz na sledování proudového zatížení jako klíčového ukazatele rizika přehřátí a následných poruch.

Nesprávná ventilace a její následky

Nedostatečné chlazení motoru kvůli zaneseným nebo uzavřeným větracím otvorům omezuje odvod tepla, což vede k přehřívání. Zvýšená teplota urychluje stárnutí izolace statoru a zvyšuje pravděpodobnost vzniku elektrických závad, například poruch zemní izolace. Pro správnou údržbu elektromotorů je nutné pravidelně kontrolovat průchodnost větracích otvorů a správné nastavení ochranných relé, která zabrání dlouhodobému provozu motoru v přehřátém stavu.

• Měření teploty vinutí a okolního vzduchu během provozu
• Pravidelné čištění a kontrola větracích otvorů
• Nastavení ochranných přetížení relé na maximálně 125 % jmenovitého proudu

Tip: Častou chybou je zanedbání kontroly ventilace, což vede k nevratnému poškození izolace a předčasnému selhání motoru. Pro koho se to hodí: průmyslové provozy s vysokým zatížením elektromotorů, kde hrozí přetížení a omezené chlazení. Pro koho NE: malé hobby elektromotory s nízkým zatížením a dostatečnou ventilací.

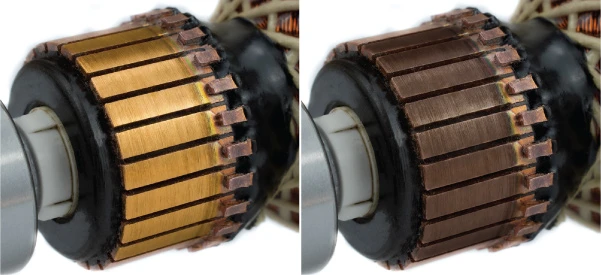

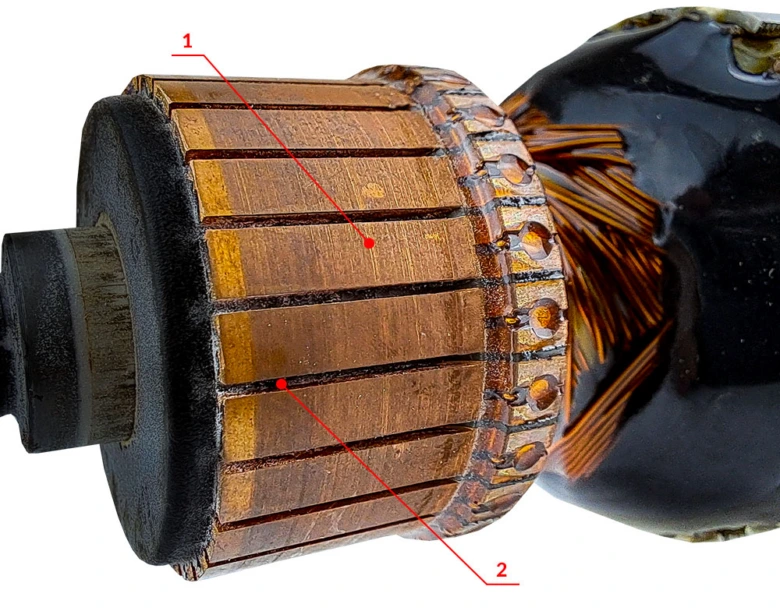

Poruchy komutátoru a uhlíkových kartáčů v elektromotorech

Poruchy komutátoru a uhlíkových kartáčů patří mezi typické poruchy elektromotoru, zejména u komutátorových motorů. Opotřebení kartáčů vede k nesprávnému kontaktu s komutátorem, což způsobuje elektrické závady a přerušení provozu motoru. Poškozený komutátor ovlivňuje funkci motoru tím, že snižuje účinnost přenosu elektrického proudu a může vést k přehřívání motoru. Pravidelná diagnostika elektromotorů by proto měla zahrnovat kontrolu stavu kartáčů a komutátoru. Údržba elektromotorů zahrnuje výměnu opotřebovaných uhlíkových kartáčů a kontrolu ložisek, která jsou klíčová pro správný mechanický chod. Na co si dát pozor: zanedbání výměny kartáčů a údržby komutátoru často vede k nákladné opravě motoru a zkrácení jeho životnosti. Provoz v náročných podmínkách vyžaduje častější kontrolu, zatímco u méně namáhaných motorů lze intervaly údržby prodloužit.

Metody diagnostiky a prevence poruch elektromotoru

Metody diagnostiky a prevence poruch elektromotoru umožňují včas odhalit jak mechanické poruchy, tak elektrické závady, čímž prodlužují životnost motoru a snižují riziko výpadků. Praktický návod na identifikaci příčin poruch elektromotoru zahrnuje několik klíčových technik, které se vzájemně doplňují.

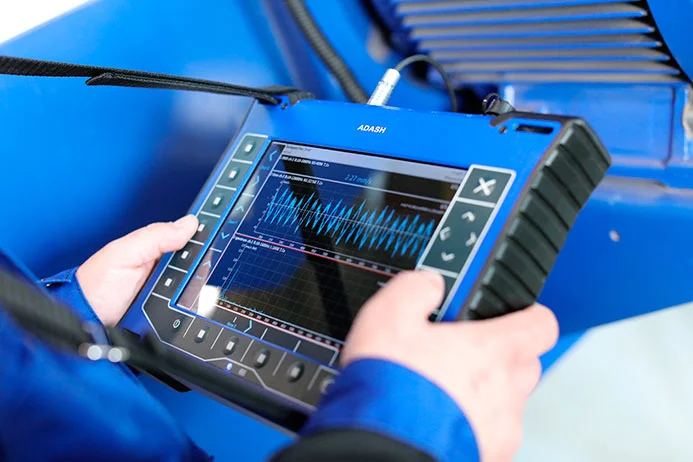

Vibrační analýza

Vibrační analýza patří mezi nejefektivnější metody diagnostiky elektromotorů pro detekci mechanických poruch. Pomocí měření vibračního spektra lze identifikovat nesouosost hřídele, nevyváženost rotoru a opotřebení ložisek. Pravidelná vibrační analýza pomáhá odhalit tyto problémy včas, což umožňuje cílenou údržbu elektromotorů a zamezuje vážným poruchám motoru.

Motor Current Signature Analysis (MCSA)

MCSA je diagnostická metoda zaměřená na měření proudu elektromotoru a analýzu jeho frekvenčních složek. Díky této technice lze detekovat poškození izolace vinutí statoru, které bývá příčinou elektrických závad. MCSA tak doplňuje vibrační analýzu tím, že odhaluje skryté poruchy motoru, přispívá k prevenci přehřívání motoru a umožňuje plánovat opravy ještě před vznikem závažnějších škod.

1. Instalace senzorů – umístění vibračních a proudových snímačů na motor
2. Sběr dat – kontinuální nebo periodické monitorování parametrů
3. Analýza signálů – vyhodnocení vibračních vzorů a proudu pro identifikaci závad
4. Preventivní údržba – plánování zásahů na základě zjištěných závad

Tip: Častou chybou při diagnostice je spoléhání se pouze na jednu metodu. Kombinace vibrační analýzy a MCSA poskytuje komplexnější obraz o stavu motoru. Tato kombinace se hodí zejména pro průmyslové provozy s vysokými nároky na spolehlivost, zatímco pro malé aplikace může být nákladově nevýhodná.

Vliv provozních podmínek na poruchovost elektromotorů

Vlhkost, prach a chemické prostředí patří mezi hlavní důvody poruch elektromotorů a výrazně ovlivňují jejich poruchovost. Vlhkost urychluje degradaci izolace statoru, což zvyšuje riziko elektrických závad a zkratů. Prach se usazuje na pohyblivých částech motoru a způsobuje mechanické poruchy, například zvýšené opotřebení ložisek. Chemické látky mohou korodovat kovové části a narušovat izolační materiály, což ještě zhoršuje provozní spolehlivost. Pro správnou diagnostiku elektromotorů a prevenci přehřívání motoru je nezbytná pravidelná údržba elektromotorů a ochrana proti nepříznivým vlivům prostředí.

Standardy a normy pro údržbu elektromotorů

Normy jsou zásadní v údržbě elektromotorů a určují parametry, které minimalizují riziko poruch motoru způsobených mechanickými poruchami nebo elektrickými závadami. Pro správný provoz elektromotoru je doporučeno nastavit ochranné prvky, například tepelnou ochranu, na 125 % jmenovitého proudu motoru. Mezinárodní norma IEC 60034 a česká ČSN EN 60034 stanovují pravidla pro diagnostiku elektromotorů a pravidelnou kontrolu izolace statoru. Tyto standardy pomáhají předcházet přehřívání motoru a dalším běžným závadám.

• Nastavení ochranných prvků na 125 % jmenovitého proudu
• Pravidelná kontrola izolace a stavu vinutí
• Dodržování normy IEC 60034 a ČSN EN 60034
• Protokoly pravidelné diagnostiky elektromotorů

Jaké jsou běžné závady elektromotorů a jejich příčiny

Dodržování těchto standardů výrazně snižuje hlavní důvody poruch elektromotorů a pomáhá identifikovat příčiny a typy poruch elektromotorů v průmyslovém prostředí.

Ekonomické aspekty poruch a údržby elektromotorů

Ekonomické dopady poruch elektromotorů často vedou k vysokým nákladům na opravy a neplánovaným výpadkům výroby. Pravidelná preventivní údržba elektromotorů výrazně snižuje riziko mechanických poruch a elektrických závad, čímž prodlužuje životnost motoru a minimalizuje náklady na opravy. Investice do údržby se proto brzy vrátí v podobě menšího počtu poruch motoru a vyšší provozní spolehlivosti. Zvláště v průmyslovém prostředí, kde přehřívání motoru a další dlouhodobé příčiny opotřebení patří mezi hlavní důvody poruch elektromotorů, je pravidelná diagnostika elektromotorů klíčová pro optimalizaci nákladů a prevenci selhání.

Hlavní důvody poruch elektromotorů a jak je řešit

Systematická údržba umožňuje včasnou identifikaci problémů a zabraňuje větším škodám, což výrazně snižuje ekonomické ztráty způsobené poruchami.

Časté dotazy

Jaké jsou nejčastější mechanické poruchy elektromotorů a jak je rozpoznat?

Nejčastější jsou poruchy ložisek, nesouosost a nevyváženost, které způsobují vibrace a hluk. Diagnostiku lze provádět vibrační analýzou.

Co způsobuje mezi-závitové zkraty ve vinutí elektromotoru?

Mezi-závitové zkraty vznikají poškozením izolace statorového vinutí, což vede k místnímu přehřátí a zvýšeným vibracím.

Jaký vliv má přehřívání na životnost elektromotoru?

Přehřívání při proudu nad 125 % jmenovité hodnoty zkracuje životnost izolace statoru a může vést k fatálním poruchám.

Jak často je třeba měnit uhlíkové kartáče u komutátorových motorů?

Uhlíkové kartáče jsou spotřební materiál a mění se podle opotřebení, obvykle každých několik stovek provozních hodin.

Jaké metody diagnostiky se používají pro odhalení poruch elektromotorů?

Používají se vibrační analýza, Motor Current Signature Analysis (MCSA), měření teploty a proudu a vizuální kontrola.

Jaké jsou doporučené normy pro nastavení ochranných prvků elektromotorů?

Ochranné prvky by měly být nastaveny na alespoň 125 % proudu plného zatížení, dle platných ČSN a IEC norem.

Jaký vliv mají provozní podmínky jako vlhkost a prach na elektromotory?

Vlhkost a prach zvyšují riziko degradace izolace a mechanického opotřebení, což vede k vyšší poruchovosti motorů.

Jaké jsou ekonomické výhody preventivní údržby elektromotorů?

Preventivní údržba snižuje náklady na opravy a neplánované výpadky, prodlužuje životnost motorů a zvyšuje spolehlivost provozu.

Jaké jsou specifické příčiny poruch u komutátorových motorů?

Typické jsou poškození komutátoru rýhami a opotřebení uhlíkových kartáčů, které ovlivňují funkci motoru.

Proč je důležitá správná ventilace elektromotoru?

Správná ventilace zabraňuje přehřívání, čímž chrání izolaci a prodlužuje životnost motoru.

Jaké jsou hlavní části elektromotoru a jak přispívají k jeho funkci?

Elektromotor se skládá ze statoru, rotoru, vinutí a ložisek; stator vytváří magnetické pole, rotor se otáčí a přenáší mechanickou energii.

Co může způsobit ztrátu výkonu elektromotoru a jak ji identifikovat?

Ztráta výkonu může být způsobena opotřebením ložisek, poškozením vinutí nebo nesprávným napětím; měřením proudové spotřeby a otáček lze problém diagnostikovat.

Jaký je základní princip fungování elektromotoru?

Elektromotor pracuje na principu elektromagnetické indukce, kdy elektrický proud v cívce vytváří magnetické pole, které otáčí rotor.

Jak se měří účinnost elektromotoru a jaké jsou typické hodnoty?

Účinnost se měří poměrem mechanického výkonu na hřídeli k elektrickému příkonu a běžné hodnoty účinnosti jsou mezi 85-95 %.

Jaké jsou hlavní kroky při preventivní údržbě elektromotoru?

Preventivní údržba zahrnuje kontrolu a mazání ložisek, čištění ventilace, kontrolu izolace vinutí a pravidelné měření elektrických parametrů.
