Jak přesně najít a označit vodovodní potrubí zakopané v zemi

Přesná lokalizace vodovodního potrubí před zahájením výkopových prací eliminuje riziko nákladných havárií a přerušení dodávek vody. K bezpečné detekci podzemních sítí využijte kombinaci geodetických podkladů, akustického vyhledávání nebo elektromagnetické lokalizace, která zajistí přesné určení trasy trubek v terénu.

Jak lokalizovat vodovodní potrubí pod zemí různými metodami

Efektivní lokalizace vodovodního potrubí pod zemí vyžaduje kombinaci moderní techniky a znalosti typu materiálu, ze kterého je trubka vyrobena. Pro úspěšné určení trasy, kde je vodovodní potrubí pod zemí, využíváme v praxi tyto osvědčené postupy:

• Detektor kovů pro železné materiály.
• Akustické vyhledávání pomocí citlivých mikrofonů.
• Elektromagnetická indukce pro trasování vodičů.
• Tradiční proutkaření pro orientační určení směru.

Detektor kovů a jeho využití

Pokud hledáte kovové potrubí, detektor kovů představuje základní nástroj pro rychlou detekci. Kvalitní přístroje dokáží spolehlivě identifikovat kovové potrubí až do hloubky uložení 1,5 metru. Tato metoda je velmi přesná u litinových nebo ocelových rozvodů, ovšem při práci s plastovými systémy je její efektivita nulová. Častá chyba: při hledání v blízkosti plotů nebo armatur může docházet k rušení signálu.

Akustické vyhledávání a mikrofony

Akustické vyhledávání potrubí využívá vysoce citlivý mikrofon, který snímá vibrace proudící vody nebo unikajícího vzduchu v trubkách. Pro dosažení nejlepších výsledků provádějte poslech povrchu v pravidelných rozestupech 50 až 60 centimetrů. Tato technika umožní identifikaci trasy v hloubce uložení 1 až 1,5 metru. Metoda se hodí pro techniky hledající úniky, ale není vhodná pro trubky bez tlaku.

Elektromagnetická indukce a proutkaření

Elektromagnetická indukce měří elektromagnetické záření generované sondou v potrubí, což přesně určí polohu trasy. Tradiční proutkaření využívá ocelový drát, který reaguje na anomálie v terénu, a slouží spíše jako doplňková metoda pro rychlý odhad. Odborná rada: Pro maximální bezpečnost při výkopových pracích vždy kombinujte více metod a následně proveďte správné označování podzemních sítí.

Jaké přístroje a nástroje použít pro detekci potrubí

Lokalizace vodovodního potrubí vyžaduje kombinaci správné techniky a vhodných přístrojů, které umožní přesný postup při hledání a označování vodovodních potrubí pod zemí bez nutnosti plošného kopání. Výběr nástroje závisí na materiálu trubek, hloubce uložení a typu půdy.

Detektory kovů

Klasický detektor kovů spolehlivě identifikuje kovové potrubí uložené do hloubky 1,5 metru. Tento přístroj reaguje na elektromagnetické pole vytvořené kovem, což zjednodušuje detekci potrubí pod zemí u starších ocelových či litinových rozvodů. U plastových trubek bez kovového vodiče je však jeho využití omezené.

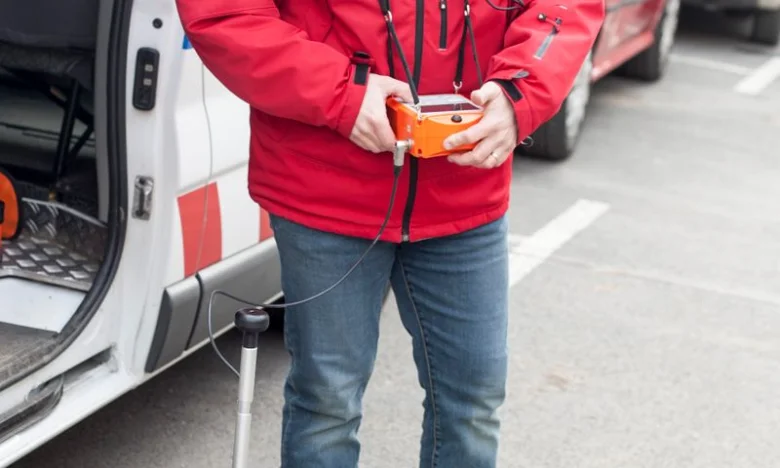

Akustické senzory a vyhledávače úniků

Akustický senzor identifikuje únik vody prostřednictvím citlivého mikrofonu, který zachycuje vibrace potrubí přenášené zeminou. Akustické vyhledávání potrubí je vysoce efektivní u trhlin, kde unikající médium vytváří specifický šum. Zařízení pracuje spolehlivě do hloubky 1,5 metru v závislosti na okolním hluku a typu podloží.

Lokátor PL-2000 a termokamery

Lokátor PL-2000 označuje potrubí mezi nejsilnějšími signály a umožňuje přesné trasování podzemních sítí. Pokud potřebujete najít a označit prasklé vodovodní potrubí v zemi s teplou vodou, termokamera detekce vody rychle odhalí tepelné anomálie na povrchu. Tato metoda je ideální pro rychlou lokalizaci bez narušení terénu.

Odborná rada: Při práci vždy dbejte na bezpečnost při výkopových pracích a před zahájením výkopu ověřte přesné označování podzemních sítí pomocí sondy, abyste předešli poškození sousedních vedení. Tato metoda se hodí pro profesionály a zkušené kutily, zatímco pro laiky bez zkušeností s interpretací signálů se doporučuje odborná asistence.

Jak správně označit nalezené vodovodní potrubí

Jakmile dokončíte lokalizaci vodovodního potrubí, je nutné trasu ihned trvale vyznačit, abyste předešli poškození při následných výkopových pracech. Správné označení vodovodního potrubí zakopané v zemi vám zajistí přehlednost i při dlouhodobém plánování stavebních úprav. Při vyhledávání s lokátorem typu PL-2000 se trasa vyznačuje v místech mezi dvěma nejsilnějšími signály, například mezi hydrantem a ventilem.

Značení barvami a značkami

Pro vizuální označování potrubí v terénu použijte vysoce odolné značkovací barvy ve spreji určené pro venkovní použití. Modrá barva představuje mezinárodní standard pro identifikaci vodovodních sítí. Po detekci naneste barvu v souvislé linii nebo v bodech s rozestupem 50 až 60 cm. Při samotném poslechovém průzkumu hlasitost přístroje neupravujte, místo nejsilnějšího signálu vždy označuje polohu potrubí nebo únik.

Použití Ground Plate, pointed rod a vrtných tyčí

Výběr nástroje pro značení závisí na typu podkladu, na kterém pracujete. Pro tvrdé povrchy, jako je asfalt, beton nebo dlažba, využijte Ground Plate, který zajistí přesné ukotvení bez rizika posunu. V travnatém nebo znečištěném terénu se pro spolehlivé označení trasy přímo do půdy využívají pointed rod nebo vrtné tyče. Na posledních 1,5 až 3 metrech trasy doporučuji použít monitor pro maximálně přesné určení místa.

Kontrola a údržba označení

1. Ověření trasy – zopakujte akustické vyhledávání potrubí podél celé vyznačené linie pro potvrzení přesnosti signálu.
2. Obnova značení – přetřete barvu po 14 dnech, pokud je terén vystaven silnému dešti nebo intenzivnímu provozu.
3. Dokumentace – zakreslete přesnou polohu trasy do plánku s odkazy na sousední úseky nebo červenou linii, což je klíčové pro bezpečnost při výkopových pracích.

Odborná rada: Častou chybou je nedostatečné označení úseků, kde se potrubí kříží s jinými sítěmi. V těchto místech vždy přidejte výrazný výstražný symbol. Tento postup se hodí pro profesionální stavební firmy i zkušené kutily, ale pro rozsáhlé průmyslové areály doporučuji využít certifikované geodetické zaměření. Na co si dát pozor: při akustickém vyhledávání berte v úvahu vnější hluk, jako je vítr nebo doprava, které mohou zkreslit výsledky měření.

Jak postupovat před zahájením výkopových prací

Před zahájením jakýchkoliv výkopových prací je nutné získat aktuální dokumentaci od správce sítě nebo příslušných úřadů. Tato dokumentace obsahuje přesnou polohu a hloubku uložení podzemních sítí, která slouží jako výchozí bod pro bezpečný výkop. V ČR se orientační hloubka uložení vodovodního potrubí pohybuje v rozmezí 80 až 120 cm. Pokud si nejste jistí přesným vedením, využijte měřicí přístroje pro ověření polohy potrubí v terénu, neboť správná lokalizace vodovodního potrubí výrazně snižuje riziko havárie. Bezpečnost při výkopových pracích musí být prioritou, proto vždy dodržujte postupy pro označování podzemních sítí.

• Vyžádejte si technické plány u příslušných úřadů a ověřte je měřicími přístroji.
• Ověřte trasu pomocí detekce potrubí pod zemí, například elektromagnetickou indukcí pro určení hloubky.
• V případě nejasností použijte akustické vyhledávání potrubí s dosahem vibrací až 100 metrů.
• Vyznačte trasu v terénu barvou nebo kolíky na základě nejsilnějšího signálu z lokátoru.

Odborná rada: Častá chyba je slepé spoléhání na staré plány, které nemusí reflektovat pozdější úpravy terénu. Pokud potřebujete zjistit, jak najít vodovodní potrubí pod zemí přesněji, kombinujte vizuální průzkum s moderní technikou, jako je termokamera pro detekci vody v potrubí s teplou vodou. Tento postup se hodí pro majitele nemovitostí plánující rekonstrukci, ale není náhradou za odborné vytyčení sítí u rozsáhlých stavebních projektů, kde je vyžadována certifikovaná dokumentace.

Otázka: Jak postupovat při hledání plastového potrubí?

Pro plastové potrubí je méně účinný běžný detektor kovů, proto se doporučuje akustické vyhledávání nebo elektromagnetická indukce. U PE trubek o průměru 32 mm, které se často používají pro zahradní rozvody, je vhodné kombinovat více metod detekce pro dosažení přesného výsledku.

Otázka: Proč je nutné ověřovat dokumentaci úřadů v terénu?

Stavební předpisy vyžadují uložení potrubí minimálně 0,5 metru pod bodem mrazu, což často vede k odchylkám od původní projektové dokumentace. Měření v terénu pomocí lokátorů zajistí, že při výkopových pracích nedojde k poškození infrastruktury, jejíž poloha se mohla v čase změnit.

Specifika detekce a označování v různých typech půdy

Klíčem k úspěšné lokalizaci vodovodního potrubí pod zemí je správná volba technologie vzhledem ke složení terénu, které přímo ovlivňuje šíření signálu. Jílovitá půda výrazně tlumí vibrace, což zásadně omezuje akustické vyhledávání potrubí a snižuje citlivost přístrojů, neboť vyšší frekvence jsou v takovém prostředí pohlcovány. Naopak písčitá půda díky své homogenní struktuře umožňuje přesnou detekci pomocí elektromagnetických lokátorů s minimálním rušením. Kamenitá půda představuje největší výzvu, protože odrazy signálu od větších balvanů komplikují interpretaci dat a zvyšují nároky na zkušenost operátora při kalibraci přístrojů.

• Jílovitá půda: omezuje šíření zvukových vln, proto volte spíše metody využívající elektromagnetickou indukci, která umožňuje určit umístění a hloubku potrubí z různých materiálů měřením elektromagnetického záření.
• Písčitá půda: poskytuje ideální podmínky pro detekci potrubí pod zemí díky minimálnímu rušení signálu, což usnadňuje použití akustických senzorů detekujících vibrace potrubí až do vzdálenosti 100 metrů.
• Kamenitá půda: ztěžuje interpretaci výsledků a vyžaduje pečlivější kalibraci přístrojů pro spolehlivé určení trasy, přičemž akustické detektory zde mají maximální hloubku pinpointingu 1 až 1,5 metru.

Odborná rada: Při práci v jílovitých půdách, kde selhává akustika, využijte pro přesnější lokalizaci vodovodního potrubí termokameru, pokud jsou splněny teplotní rozdíly mezi vodou a okolím. Častá chyba: podcenění vlivu vlhkosti v jílu, která může vytvořit falešné odezvy na přístrojích a vést k chybnému určení trasy. Pro koho se hodí: tyto metody využijí profesionálové při plánování výkopových prací, zatímco pro běžné domácí značení je vždy lepší spoléhat na oficiální dokumentaci sítí, která v ČR udává orientační hloubku uložení 80 až 120 cm.

Bezpečnostní pravidla při hledání a značení potrubí

Bezpečnost při výkopových pracích začíná důkladnou přípravou a respektem k existující infrastruktuře. Práce v terénu vyžaduje ochranné pomůcky, jako jsou pevná pracovní obuv, rukavice a ochranné brýle, které eliminují riziko úrazu při manipulaci s nářadím. Správný postup při hledání a označování vodovodních potrubí pod zemí vždy zahrnuje ověření polohy sítí v projektové dokumentaci.

Ochrana zdraví a majetku v terénu

Při detekci potrubí pod zemí se vyhněte používání těžké mechanizace v blízkosti vyznačených tras. Akustické vyhledávání potrubí nebo termokamera detekce vody vám umožní lokalizaci bez narušení celistvosti terénu.

• Před zahájením prací vždy zajistěte přesné označování podzemních sítí barevnými spreji nebo kolíky.
• Lokalizace vodovodního potrubí musí probíhat s vědomím, že ne každá trasa je v mapách zakreslena přesně.
• Častá chyba: slepé spoléhání na starou dokumentaci bez ověření přístroji, což vede k nehodám.
• Tato metoda se hodí pro majitele pozemků a kutily, pro složité průmyslové sítě se však neobejdete bez certifikované firmy.

Vliv klimatických podmínek na detekci potrubí

Klimatické podmínky zásadně ovlivňují úspěšnost, s jakou probíhá lokalizace vodovodního potrubí. Extrémní teploty a srážky mění fyzikální vlastnosti půdy, což komplikuje přesný návod na vyhledání vodovodního potrubí pod povrchem.

• Mráz výrazně snižuje účinnost termokamery, protože nízká teplota povrchu maskuje tepelný rozdíl mezi unikající vodou a okolní zeminou.
• Vysoká vlhkost půdy po dešti mění akustickou impedanci terénu, což negativně ovlivňuje šíření zvuku při akustické detekci potrubí.
• Častá chyba: provádění měření ihned po prudkém ochlazení, kdy zmrzlá horní vrstva půdy vytváří falešné odrazy signálu.

Odborná rada: Detekce potrubí pod zemí vykazuje nejvyšší přesnost při stabilních teplotách a mírné vlhkosti půdy, což zajišťuje optimální přenos akustických vln i tepelné záření.

Možnosti detekce starých a nefunkčních vodovodních potrubí

Metody detekce starých a nefunkčních rozvodů

Lokalizace vodovodního potrubí, které je dlouhodobě nefunkční, vyžaduje přesné přístrojové vybavení. Elektromagnetická indukce pomáhá lokalizovat staré potrubí na základě měření elektromagnetického pole. Pro dosažení spolehlivých výsledků při hledání využijte tyto metody:

• Akustické vyhledávání potrubí detekuje staré potrubí do hloubky uložení 1,5 m.
• Termokamera detekce vody odhalí úniky v místech, kde potrubí vykazuje zbytkovou vlhkost.
• Bezpečnost při výkopových pracích vyžaduje precizní označování podzemních sítí ihned po jejich nálezu.

Odborná rada: Častá chyba spočívá v ignorování nekovových materiálů, které vyžadují odlišný postup než běžné kovové trubky. Detekce potrubí pod zemí se nehodí pro plastové rozvody bez detekčního vodiče, u kterých proutkaření selhává a je nutné využít georadar.

Ekonomické aspekty metod detekce a označení potrubí

Výběr metody pro lokalizaci vodovodního potrubí závisí na vašem rozpočtu a typu materiálu trubek. Zatímco amatérské detekční metody, jako je proutkaření, jsou zdarma, jejich efektivita je nulová. Profesionální služby využívající lokátory, akustické vyhledávání potrubí nebo termokamery mají vyšší náklady, ale zaručují přesnost.

• Hobby detektor kovů: pořizovací cena 3 000 až 10 000 Kč, funguje pouze u kovových trubek.
• Profesionální lokátory: pronájem od 1 500 Kč za den, nezbytné pro přesné označování podzemních sítí.
• Specializované firmy: cena zákroku od 3 000 Kč, zahrnuje detekci potrubí pod zemí i protokol.

Odborná rada: Pro bezpečnost při výkopových pracích vždy investujte do ověřeného postupu při hledání a označování vodovodních potrubí pod zemí. Profesionální zásah se vyplatí zejména u plastových PE trubek, které běžné detektory neodhalí. Tato metoda je vhodná pro majitele nemovitostí, zatímco pro nárazové hledání v terénu se nevyplatí nákup drahého vybavení.
