Zjištění přesného umístění trubek topení ve zdi pomáhá předejít zbytečnému poškození při opravách nebo úpravách interiéru. K dispozici jsou moderní nástroje jako detektor trubek ve zdi či termokamera topení, které usnadňují lokalizaci rozvodů topení bez nutnosti bourání. Správná metoda výrazně zrychlí práci a minimalizuje riziko poškození instalace.
🔍 Nejdůležitější fakta
- Termokamery dokážou lokalizovat trubky topení s přesností 10×10 cm a citlivostí 0,1 °C.
- Standardní rozteč trubek podlahového topení se pohybuje mezi 10 a 30 cm podle typu místnosti.
- Průměr trubek pro podlahové topení je obvykle 17 × 2 mm, což je nejčastější volba.
- Maximální délka jednoho okruhu podlahového topení by měla být 80-120 metrů kvůli regulaci a průtoku.
- Magnetické a indukční detektory jsou vhodné pro rychlou detekci kovových trubek ve zdi bez nutnosti bourání.
Jak najít trubky topení ve zdi bez bourání
Jak najít trubky topení ve zdi bez bourání lze několika způsoby, které využívají různé fyzikální principy a přístroje. Mezi nejčastější metody patří použití termokamery, magnetického a indukčního detektoru, akustické detekce a mechanické sondy. Každá z nich nabízí jiné možnosti lokalizace topných trubek podle materiálu potrubí, tloušťky a vlhkosti stěny a dostupného vybavení.
Metoda termokamery pro lokalizaci trubek topení
Termokamera topení detekuje teplotní rozdíly na povrchu zdi s přesností lokalizace přibližně 10 × 10 cm a citlivostí 0,1 °C. Nejlépe funguje na suchých stěnách s tloušťkou do 30 cm při zapnutém topení, kdy jsou trubky vedoucí horkou vodu výrazně teplejší než okolní materiál. Při mokré stěně se však obraz rozmazává a přesnost výrazně klesá. Tato metoda umožňuje rychlé a bezkontaktní zjištění, kde vedou trubky topení ve zdi, aniž by bylo nutné bourání. Nevýhodou je omezená účinnost při malém teplotním rozdílu pod 5 °C mezi trubkami a stěnou.
Použití magnetu a indukčního detektoru při hledání kovových trubek
Magnetický detektor trubek ve zdi lokalizuje kovové trubky díky jejich feromagnetickým vlastnostem, přičemž magnet dokáže přitáhnout potrubí přímo na povrchu stěny s tloušťkou do 20 cm. Indukční detektor pracuje bez přímého kontaktu a dokáže odhalit kovové rozvody topení i v silnějších stěnách do 40 cm, kde magnet nepomůže. Tyto metody jsou ideální pro kovové trubky, například měděné nebo ocelové, ale nejsou vhodné pro plastové rozvody. Magnetické a indukční detektory usnadňují lokalizaci trubek bez bourání zdi, přičemž indukční detektor poskytuje přesnost lokalizace kolem 5 cm.
Akustická metoda detekce trubek topení ve zdi
Akustická detekce vody pomocí speciálního přístroje zaznamenává zvuk proudící vody v trubkách a pomáhá tak určit přesné místo vedení potrubí. Tato metoda je vhodná zejména při nízkých teplotních rozdílech nebo v mokrých stěnách, kde termokamera ztrácí účinnost. Přesnost lokalizace dosahuje přibližně 10 × 10 cm, což umožňuje efektivní vyhledání trubek bez bourání. Akustická metoda je účinná také pro plastové trubky, které magnetické a indukční detektory nezachytí, a je vhodná pro rozvody s tlakem vody nad 1 bar.
Mechanická sonda pro fyzické ověření umístění trubek
Artikulační sonda s tenkým hrotem lze protáhnout malým otvorem ve zdi a fyzicky najít potrubí uvnitř, což je užitečné zejména v případech, kdy jiné metody nejsou dostupné nebo nejsou přesné. Tato metoda je vhodná pro stěny s tloušťkou do 40 cm, ale vyžaduje opatrnost, aby nedošlo k poškození trubek nebo mokré stěny. Vizuální kontrola navíc pomáhá hledat známky přítomnosti topných trubek, jako jsou termostaty, radiátory, ventilační otvory a speciální armatury připojující trubky k radiátorům.
- Termokamera: přesnost lokalizace 10 × 10 cm, citlivost 0,1 °C, suchá stěna, zapnuté topení, tloušťka stěny do 30 cm
- Magnetický detektor: lokalizace kovových trubek, přímý kontakt, vhodné pro stěny do 20 cm, nevhodné pro plastové trubky
- Indukční detektor: bezkontaktní lokalizace kovu, vhodné pro stěny do 40 cm, přesnost lokalizace cca 5 cm
- Akustická detekce: lokalizace podle zvuku vody, účinná na mokré stěny a plastové trubky, přesnost 10 × 10 cm
- Mechanická sonda: fyzické ověření, vhodná pro stěny do 40 cm, nutná opatrnost při mokrých stěnách
Tip: Častá chyba je spoléhání se pouze na jednu metodu detekce bez ověření jinou, což může vést k nepřesnostem, zejména u plastových trubek, které magnetické a indukční detektory nezachytí. Doporučuji proto kombinovat metody podle materiálu potrubí, stavu stěny a dostupnosti přístrojů.
Jak používat termokameru k lokalizaci trubek topení
Pro přesné zjištění umístění trubek topení ve zdi je termokamera ideálním nástrojem, protože zobrazuje teplotní rozdíly s citlivostí až 0,1 °C. Topení ohřívá trubky, což vytváří teplotní anomálie na povrchu stěny čitelné právě díky termokameře. Vlhkost ve stěně však snižuje přesnost měření, proto je vhodné provádět lokalizaci, když je stěna suchá.
- Příprava stěny – zajistěte, aby byla stěna suchá a bez zakrytí nábytkem nebo závěsy, které by mohly bránit správnému snímání.
- Zapnutí topení – topení musí být zapnuté minimálně 30 minut před měřením, aby se trubky dostatečně ohřály.
- Nastavení termokamery – vyberte režim měření s rozlišením přibližně 10×10 cm a citlivostí na malé teplotní rozdíly.
- Skenování stěny – pomalu snímejte celou plochu stěny, kde chcete zjistit umístění trubek topení ve zdi, a sledujte teplotní mapu.
- Interpretace výsledků – teplejší linie na termogramu odpovídají vedení trubek, což umožňuje přesně určit místo rozvodu topení.
Tip: Pro lepší přesnost lokalizace topení použijte termokameru v kombinaci s magnetickým detektorem trubek nebo akustickou detekcí vody, zejména pokud chcete zjistit únik vody z trubek topení ve zdi.
Podrobnější návod na hledání trubek topení ve zdi lze nalézt na portálu eagri.cz, kde jsou popsány další metody a techniky lokalizace.
Jak fungují magnetické a indukční detektory trubek
Magnetický detektor
Magnetický detektor trubek ve zdi pracuje na principu přitahování feromagnetických materiálů, především ocelových trubek. Přístroj vytváří magnetické pole, které reaguje na kovové potrubí, a tím umožňuje přesnou lokalizaci rozvodu topení ukrytého ve zdi. Magnetický detektor je účinný zejména u ocelových trubek s průměrem od 15 mm výše, ale není schopen detekovat plastové nebo měděné rozvody, protože ty nereagují na magnetické pole. Přesnost lokalizace se pohybuje v řádu několika centimetrů, což stačí pro základní orientaci před bouráním nebo vrtáním.
Indukční detektor
Indukční detektor využívá elektromagnetickou indukci k bezkontaktní detekci kovových potrubí, zejména měděných a ocelových. Přístroj vysílá elektromagnetické vlny, které při průchodu kovovým materiálem vyvolávají sekundární proudy, jež detektor snímá a vyhodnocuje. Tento princip umožňuje přesné určení polohy trubek topení ve zdi i v případě, že jsou trubky obklopeny betonem nebo jinými stavebními materiály. Indukční detektory dosahují lokalizační přesnosti kolem 5 cm a jsou vhodné pro složité konstrukce, kde magnetický detektor selhává.
Tip: Magnetické a indukční detektory jsou vhodné pouze pro kovové rozvody topení. Pro plastové trubky, které magnetismus neovlivňují, doporučuji použít termokameru topení nebo akustickou detekci vody. Častou chybou je spoléhání se na magnetický detektor u plastových rozvodů, což vede k falešně negativním výsledkům.
Jak odhalit únik vody nebo prasklou trubku ve zdi
Únik vody z trubek topení ve zdi se obvykle projevuje vlhkostí a skvrnami na povrchu stěny, případně nepříjemným zápachem plísně. Pro přesnou lokalizaci takového úniku slouží termokamera topení, která detekuje chladnější oblasti způsobené unikající vodou, a akustická detekce vody, která lokalizuje únik podle charakteristického zvuku protékající kapaliny. Tyto metody umožňují lokalizaci úniku s přesností až 10×10 cm, což výrazně zjednodušuje opravu.
Tlaková zkouška rozvodu topení potvrzuje poškození trubek měřením poklesu tlaku v systému. Tento test je nezbytný, pokud vizuální známky a přístrojové měření naznačují podezření na prasklou trubku ve zdi. Častou chybou je ignorování prvních příznaků vlhkosti, které vedou k rozsáhlejším škodám.
Jak rozpoznat prasklou trubku topení ve zdi
Rozpoznání zahrnuje kombinaci vizuální kontroly, použití detektorů trubek ve zdi a tlakových testů. Magnetický detektor trubek pomáhá s lokalizací kovových částí rozvodu topení, zatímco termokamera poskytuje přehled o teplotních rozdílech ve zdi. Včasná detekce úniku vody z trubek topení ve zdi minimalizuje náklady na opravu a zabrání poškození konstrukce domu.
Tip: V případě podezření na únik vody nebo prasklou trubku ve zdi doporučuji neprodleně kontaktovat odborníka s přístroji na akustickou detekci a termokameru. Rychlá lokalizace a odstranění problému šetří čas i finance.
Jak lokalizovat trubky topení v různých typech zdí
Pro správnou lokalizaci trubek topení ve zdi je nezbytné zohlednit typ materiálu stěny, protože ovlivňuje účinnost a přesnost dostupných metod detekce. Beton, cihla a sádrokarton vyžadují specifické přístupy pro přesné určení umístění rozvodů topení.
Lokalizace v betonové zdi
Betonová zeď s tloušťkou nad 15 cm a případnou vlhkostí výrazně snižuje průchod infračerveného záření, což omezuje přesnost termokamer s citlivostí kolem 0,1 °C a rozlišením lokalizace cca 10×10 cm. Magnetický detektor trubek ve zdi má u betonu dosah omezený přibližně na 5 cm, proto se doporučuje kombinovat termokameru s magnetickou detekcí a akustickou metodou, která lokalizuje zvuk protékající vody. Mechanická sonda s tenkým hrotem umožní fyzické ověření polohy trubek přes malý vrt v betonu, ale vyžaduje přesné zaměření, aby nedošlo k poškození potrubí. Častou chybou je spoléhání se pouze na jednu metodu, což vede k nepřesnostem a riziku poškození.
Lokalizace v cihlové zdi
Cihlová zeď s tloušťkou stěny obvykle 10-15 cm lépe propouští teplo i magnetické pole, což usnadňuje detekci trubek topení. Termokamera poskytuje jasnější obraz o vedení rozvodů, zejména při zapnutém topení a suché stěně. Magnetický detektor s dosahem do 7 cm efektivně identifikuje kovové části instalace. Díky nižší hustotě materiálu a menší vlhkosti je lokalizace trubek ve zdi z cihel přesnější než u betonu. Pro přesnější určení je vhodné využít kombinaci termokamery a magnetického detektoru, případně doplnit mechanickou sondou pro kontrolu v místech s podezřením na rozvod. Tento postup se hodí pro rekonstrukce i běžnou údržbu topení.
Lokalizace v sádrokartonu
Sádrokartonová konstrukce o tloušťce 12,5 mm umožňuje snadnou mechanickou kontrolu a rychlou lokalizaci trubek topení. Mechanická sonda je zde ideální nástroj, protože lze přesně zjistit polohu trubek protáhnutím sondy skrz malý otvor bez rizika poškození. Magnetický detektor i termokamera mají u sádrokartonu vysokou přesnost díky nízké tloušťce materiálu a minimální vlhkosti. Tento způsob lokalizace je vhodný zejména pro rychlé vyhledání trubek ukrytých ve stěně, například při instalaci nebo opravách. Na co si dát pozor: při mechanické sondě je nutné postupovat pomalu a s citem, abyste neporušili rozvod. Prostor za sádrokartonem je často omezený, což usnadňuje přesné zaměření trubek.
Tip: Pro všechny typy zdí platí, že kombinace termokamery, magnetického detektoru a mechanické sondy poskytuje nejpřesnější výsledky lokalizace trubek topení ve zdi. V případě betonových zdí je vhodné přidat akustickou detekci pro potvrzení vedení rozvodů.
Pro koho se to hodí: Tento přístup je vhodný pro majitele nemovitostí, instalatéry a techniky provádějící údržbu či rekonstrukci topení.
Pro koho NE: Metody nejsou ideální pro amatéry bez zkušeností s detekční technikou, kteří by mohli poškodit potrubí nebo stěnu. V takovém případě doporučuji konzultaci s odborníkem.

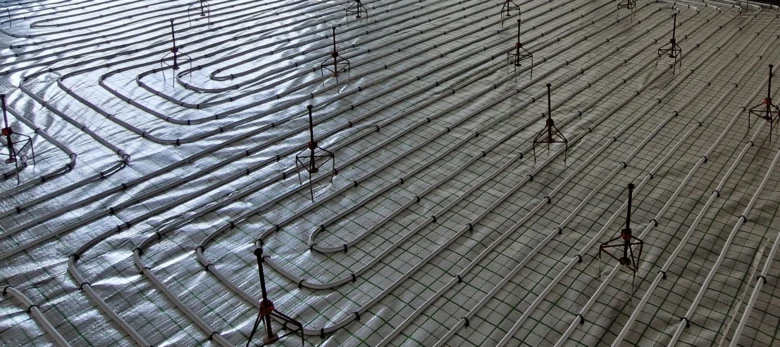

Jak určit délku a rozteč trubek podlahového topení
Standardní průměr trubek podlahového topení je obvykle 17 × 2 mm, což zajišťuje dostatečnou průchodnost vody a efektivní přenos tepla. Rozteč trubek se pohybuje mezi 10 až 30 cm a její volba přímo ovlivňuje tepelný výkon i komfort vytápění. Menší rozteč znamená vyšší výkon a rovnoměrnější rozložení tepla, což se hodí například v koupelnách, zatímco větší rozteč se využívá v obytných místnostech s nižší potřebou tepla.
Maximální délka okruhu podlahového topení by neměla přesáhnout 80 až 120 metrů. Delší okruhy by mohly způsobovat nerovnoměrné vytápění a problémy s regulací teploty. Při plánování rozvodu topení ve zdi je proto nezbytné správně určit délku trubek a rozteč podle typu místnosti a požadavků na výkon.
| Rozteč trubek (cm) | Doporučené použití | Vliv na výkon |
|---|---|---|
| 10-15 | Koupelny, koupelnové zóny | Zvýšený tepelný výkon |
| 20 | Obývací pokoje, ložnice | Vyvážený výkon a komfort |
| 25-30 | Chodby, méně vytápěné prostory | Nižší tepelný výkon |
Jak správně určit délku trubek na podlahové vytápění je zásadní pro efektivní lokalizaci topení a předcházení problémům jako je například únik vody z trubek topení ve zdi. Pro přesné zjištění umístění trubek lze využít detektor trubek ve zdi, magnetický detektor trubek nebo termokameru topení, které pomáhají bez bourání určit přesné vedení rozvodu topení. Akustická detekce vody pomůže odhalit případné prasklé nebo netěsné trubky.
Tipy na prevenci poškození trubek při vrtání a rekonstrukci
Při rekonstrukci či vrtání ve zdi je zásadní přesně zjistit umístění trubek topení, aby nedošlo k jejich poškození, které by vyústilo v nákladné opravy a komplikace. Použití detektoru trubek ve zdi výrazně snižuje riziko zásahu do rozvodu topení. Pro lokalizaci topení lze využít magnetický detektor trubek i termokameru topení, která odhalí tepelné stopy vedoucí trubkami. Akustická detekce vody pomáhá při podezření na únik v trubkách.
Tipy na odhalení vedení topení ve zdi
- Před vrtáním proveďte zkušební předvrtání malým vrtákem na místě mimo podezřelé trasy trubek
- Použijte detektor trubek nebo termokameru pro přesné vyznačení tras rozvodu topení
- Při nálezu trubek zastavte vrtání a přemístěte pracoviště, případně konzultujte odborníka
- Jak schovat trubky topení ve zdi při rekonstrukci: zvažte jejich přeložení do instalačních kanálů nebo použití speciálních krytek, které zajistí ochranu a přístupnost
- Zaměřte se na přesné určení místa trubek, protože nepravidelné vedení topení často vede k omylům a poškození
Tip: Nezapomeňte, že nepřesná lokalizace trubek topení ve zdi může vést k nečekaným závadám a významným finančním ztrátám. Proto je vhodné vždy použít vhodné detekční technologie a postupovat opatrně.
Časté dotazy
Jak najít trubky topení ve zdi bez bourání?
Použijte termokameru s přesností 10×10 cm, magnetický nebo indukční detektor pro kovové trubky, případně akustický detektor pro zvuk vody.
Jak poznat prasklou trubku ve zdi?
Sledujte vlhkost a skvrny na stěně, použijte termokameru k lokalizaci studených míst, potvrďte tlakem zkouškou.
Jaký je standardní průměr trubek podlahového topení?
Běžný průměr trubek je 17 × 2 mm, což je nejčastější velikost pro podlahové topení.
Jaká je doporučená rozteč trubek v koupelnách?
Pro koupelny se doporučuje hustota 10-15 cm pro lepší tepelný komfort.
Jak dlouhý by měl být jeden okruh podlahového topení?
Maximální délka jednoho okruhu je 80-120 metrů kvůli regulaci a optimálnímu průtoku.
Jak termokamera pomáhá lokalizovat trubky?
Zobrazuje teplotní rozdíly až s citlivostí 0,1 °C, což umožňuje najít trubky vedoucí horkou vodu.
Co dělat, když najdu trubky před vrtáním?
Vyznačte jejich trasu, použijte detektor k potvrzení a postupujte opatrně, abyste zabránili poškození.
Lze detekovat plastové trubky magnetickým detektorem?
Ne, magnetický detektor funguje pouze na kovové trubky, plastové trubky vyžadují jiné metody.
Jak lokalizovat trubky v betonové zdi?
Termokamera může mít nižší přesnost kvůli tloušťce a vlhkosti betonu, doporučuje se kombinace metod.
Kdy je vhodné konzultovat lokalizaci trubek s odborníkem?
Při nejistotě, komplikacích nebo náročnějších rekonstrukcích je vhodné obrátit se na specialistu na vytápění.
Jak zjistit umístění trubek topení v různých typech zdí, například v cihle nebo sádrokartonu?
Pro cihlové zdi použijte detektor kovových předmětů, u sádrokartonu často pomůže lehké poklepání a termokamera, která ukáže teplotní rozdíly do 1 °C.
Jak schovat trubky od topení při rekonstrukci, aby byly nenápadné?
Trubky lze schovat do drážek o hloubce minimálně 20 mm, které se následně zakryjí sádrokartonem nebo omítkou, přičemž je vhodné použít izolační pásky tloušťky 3 mm pro eliminaci zvuků.
