Jak správně zkontrolovat vadnou zapalovací cívku multimetrem

Vadná zapalovací cívka může způsobit problémy se startováním motoru i nerovnoměrný chod. Přesné měření odporu zapalovací cívky multimetrem pomůže odhalit poruchy dříve, než způsobí vážnější závady. Naučte se správný postup testu jiskry a vyhněte se častým chybám při diagnostice.

Jak připravit zapalovací cívku a multimetr k měření

Jak zkontrolovat zapalovací cívku multimetrem vyžaduje přesnou přípravu obou komponent – zapalovací cívky i měřicího přístroje. Nejprve odpojte zapalovací cívku od elektrického obvodu, aby nedošlo k ovlivnění měření jinými prvky a zabránilo se zkratům. Multimetr nastavte na měření odporu, což je základní parametr pro diagnostiku vadné zapalovací cívky.

Pro správný výsledek je doporučená teplota měření 20-25 °C, protože odpor cívky se mění s teplotou. Před samotným měřením si připravte schéma zapojení konkrétní zapalovací cívky, které poslouží k orientaci v jednotlivých vývodech a správnému připojení měřicích kabelů. Takto připravený postup umožní přesné měření odporu zapalovací cívky a napomůže odhalit případné závady.

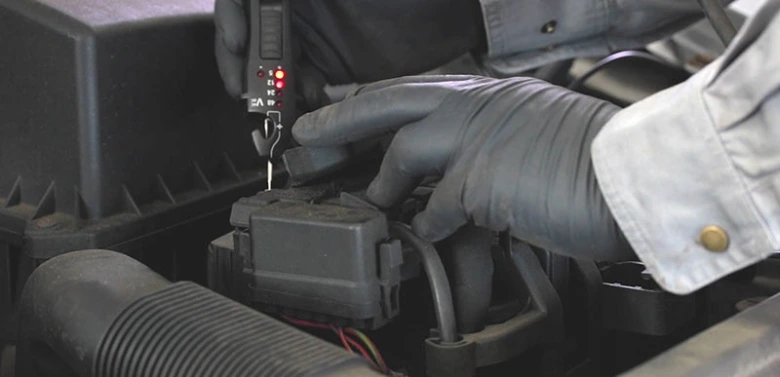

Jak správně otestovat zapalovací cívku multimetrem

Při měření odporu zapalovací cívky je klíčové nepřipojovat cívku k elektrickému obvodu a zajistit stabilní okolní teplotu. Použití schématu zapojení pomůže správně identifikovat primární a sekundární vinutí, jejichž odpor je třeba změřit. Tímto testem lze efektivně provést diagnostiku zapalovacích cívek a určit životnost jednotlivých dílů.


Jak změřit odpor primárního vinutí zapalovací cívky

Měření odporu primárního vinutí zapalovací cívky patří k základním diagnostickým úkonům při kontrole její funkčnosti. Správný postup a nastavení přístroje zajistí přesné výsledky, které odhalí případné poruchy cívky.

Jak připravit multimetr pro měření odporu primárního vinutí

Nejprve nastavte multimetr na měření odporu v rozsahu ohmů (Ω). Zkontrolujte, zda má multimetr dostatečně nabitou baterii, protože slabý zdroj může zkreslit hodnoty. Použijte měřicí kabely s čistými, nepoškozenými hroty, aby nedocházelo k falešným odpočetům. Při měření odporu zapalovací cívky je důležité mít stabilní kontakt na svorkách, proto pevně a přesně připojte sondy.

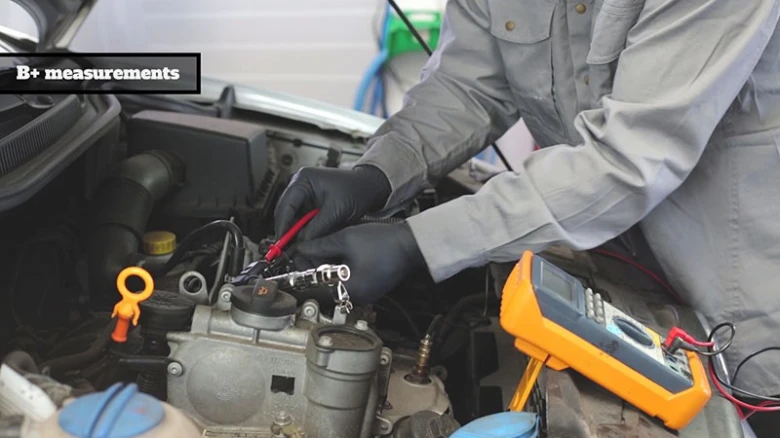

Kde a jak připojit měřicí kabely na primární vinutí

Měřicí kabely připojte mezi svorky označené plus (+) a minus (-), které odpovídají primárnímu vinutí zapalovací cívky. Toto vinutí má typický odpor v rozmezí 0,4 až 2 ohmy. Přesné zapojení kabelů je zásadní, protože nesprávné připojení může vést k chybné diagnostice nebo neúplnému měření. Pokud měření vykazuje hodnoty mimo uvedený rozsah, je pravděpodobná vadná zapalovací cívka.

Jak interpretovat naměřený odpor primárního vinutí

Normální odpor primárního vinutí se pohybuje mezi 0,4 a 2 Ω. Hodnoty nižší než 0,4 ohmu mohou indikovat zkrat ve vinutí, zatímco vyšší hodnoty nad 2 ohmy mohou znamenat přerušený obvod nebo poškození izolace. Takové závady snižují životnost zapalovacích cívek a mohou způsobit problémy s generováním jiskry. Diagnostika zapalovacích cívek tímto způsobem patří k nejspolehlivějším metodám testování funkčnosti před dalšími zásahy.

1. Nastavte multimetr na měření odporu – připravte zařízení a kabely pro přesné měření.
2. Připojte kabely mezi svorky + a – – zkontrolujte pevnost a správnost kontaktu.
3. Odečtěte a vyhodnoťte naměřenou hodnotu – porovnejte s normálním rozsahem 0,4-2 Ω.

Jak změřit odpor sekundárního vinutí zapalovací cívky

Měření odporu sekundárního vinutí je základním krokem při diagnostice vadné zapalovací cívky. Použití multimetru umožňuje přesně stanovit, zda odpor zůstává v normálním rozsahu, což je klíčové pro ověření funkčnosti cívky.

Jak správně připojit měřicí kabely pro měření sekundárního vinutí

1. Vypněte zapalování a odpojte zapalovací cívku od elektrického obvodu.
2. Nastavte multimetr na měření odporu (ohmů), ideálně v rozsahu nad 20 kΩ pro přesnější odečet.
3. Připojte červený měřicí kabel k výstupní svorce sekundárního vinutí, kterou obvykle tvoří svorka vedoucí k zapalovacím svíčkám.
4. Černý kabel připojte k zemnící části, tedy na kostru nebo záporný pól baterie.
5. Zaznamenejte hodnotu odporu, která by měla být mezi 6 000 a 15 000 Ω. Nesprávné připojení kabelů může zkreslit výsledky měření.

Co znamená odpor sekundárního vinutí v rozmezí 6 000 až 15 000 ohmů

Odpor sekundárního vinutí v tomto rozmezí obvykle potvrzuje, že zapalovací cívka je funkční a její vinutí není vnitřně poškozené ani zkratované. Hodnota pod 6 000 Ω může naznačovat skrat nebo narušení izolace, zatímco odpor nad 15 000 Ω znamená možné přerušení vinutí. Pro správnou diagnostiku zapalovací cívky je měření odporu klíčové, protože umožňuje odhalit vady bez nutnosti demontáže nebo složitých testů jiskry či napětí.

Tip: Při měření zapalovací cívky multimetrem vždy dbejte na bezpečnost a ujistěte se, že je zapalování vypnuté, aby nedošlo k poškození přístroje i cívky.

Jak provést test jiskry pro ověření funkčnosti cívky

Test jiskry představuje praktickou metodu, jak správně změřit funkčnost zapalovací cívky. Tento test využívá napětí kolem 25 000 V a aktivuje jej signál IGT, čímž simuluje reálné podmínky zapalování v motoru. Následující podsekce vysvětlí, jak test provést a proč je důležité dodržet správné napětí.

Jak provést test jiskry pomocí testovací svíčky

Připojte testovací svíčku ke konektoru výstupu zapalovací cívky. Při aktivaci signálu IGT zapalovací cívka vygeneruje test jiskry, která by měla být jasná, stabilní a dostatečně silná. Tato jiskra indikuje správnou funkčnost cívky a její schopnost generovat vysoké napětí potřebné pro zapálení směsi v motoru. Pokud je jiskra slabá nebo chybí, může to signalizovat vadnou zapalovací cívku, což je častý důvod problémů při diagnostice zapalovacích cívek. Test zapalovací cívky pomocí multimetru je doplňkový postup, avšak právě test jiskry poskytuje přímý náhled na výkon cívky v reálných podmínkách.

Proč je důležité testovat jiskru při napětí kolem 25 000 V

Napětí přibližně 25 000 V odpovídá skutečnému provoznímu zatížení zapalovací cívky během běžného provozu motoru. Pouze takové vysoké napětí umožňuje vytvořit jiskru dostatečně silnou pro spolehlivé zapálení směsi ve válci. Test jiskry cívky při tomto napětí odhalí, zda cívka dokáže dodávat potřebnou energii, což je klíčové pro životnost zapalovacích cívek a správnou funkci motoru. Při nižších napětích by test mohl vyhodnotit cívku nesprávně jako funkční, proto je měření cívky multimetrem často doplněno o praktický test jiskry pro komplexní diagnostiku zapalovacích cívek.

Tip: Na co si dát pozor při testu jiskry – bezpečnostní pravidla vyžadují práci s izolovanými nástroji a ochrannými pomůckami, aby nedošlo ke zranění vysokým napětím.

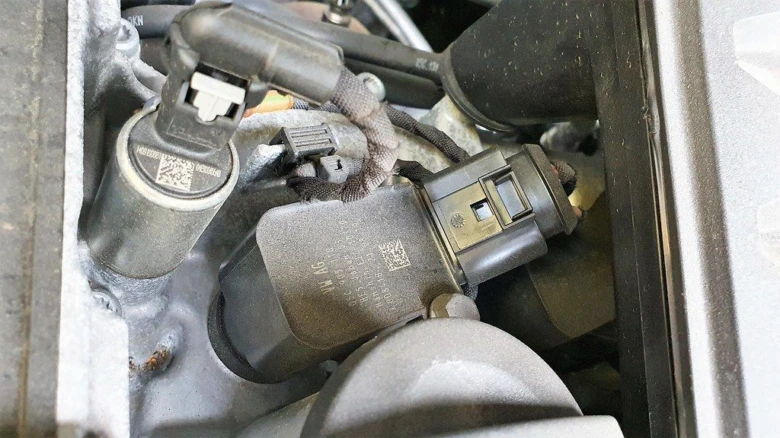

Jak vizuálně zkontrolovat zapalovací cívku na poškození

Vizuální kontrola zapalovací cívky je nezbytným krokem před měřením multimetrem. Tepelné poškození se projevuje modrošedým zbarvením plastového krytu a kovových částí, které vzniká při teplotách nad 149 °C. Takové zbarvení indikuje degradaci izolačních materiálů a zhoršení funkce cívky. Dále je nutné sledovat mikropraskliny v pryžovém krytu, které vedou k únikům vysokého napětí a mohou způsobit přerušení jiskry.

Kontrola by měla probíhat za dostatečného osvětlení a ideálně s použitím lupy, aby bylo možné odhalit i drobné trhliny a praskliny. Před inspekcí je nezbytné odstranit olej a jiné nečistoty z povrchu cívky, protože tyto kontaminanty snižují elektrický odpor a mohou způsobovat úniky napětí, což zkresluje výsledky měření. Olejové skvrny často zakrývají drobná poškození, která by jinak byla viditelná.

Tip: Častou chybou je vynechat vizuální kontrolu a okamžitě přistoupit k měření odporu multimetrem. Takový postup může vést k přehlédnutí mechanických závad, jako jsou mikrotrhliny nebo poškození izolace, které multimetrem nezjistíte, ale výrazně ovlivňují funkčnost zapalovací cívky.

Jak interpretovat výsledky měření podle modelu vozidla

Interpretace výsledků měření odporu zapalovací cívky závisí zásadně na modelu vozidla a výrobních specifikacích daného výrobce. Každý typ zapalovací cívky má stanovený rozsah odporu, který obvykle najdete v servisním manuálu nebo technické dokumentaci vozidla. Při měření cívky multimetrem je klíčové porovnat naměřené hodnoty právě s těmito doporučenými parametry. Odpor zapalovací cívky nesmí překročit výrobní specifikaci o více než 15 %, protože vyšší odchylky často signalizují poruchu izolace nebo vznik zkratu ve vinutí. Takové vady vedou k oslabení nebo úplné absenci jiskry při startu motoru.

Pokud po opakovaném měření zjistíte odpor, který přesahuje tento limit, je vhodné cívku vyměnit. Pro správnou diagnostiku zapalovacích cívek doporučuji měření provést ve vhodných podmínkách, kdy je cívka vychladlá a bez napájení. Test jiskry cívky může sloužit jako doplněk, ale měření multimetrem zůstává spolehlivým a přesným návodem, jak zjistit, zda je zapalovací cívka vadná multimetrem.

Tip: Vždy opakujte měření několikrát a ověřte kalibraci multimetru, aby výsledky odpovídaly skutečnému stavu cívky. Tím předejdete falešně pozitivním závěrům a zbytečným výměnám.

Doporučení pro práci s vysokonapěťovými komponenty

Při měření zapalovací cívky multimetrem je bezpečnost zásadní. Vysokonapěťové komponenty v zapalovacím systému mohou způsobit vážný elektrický úraz, pokud nedodržíte správná bezpečnostní opatření. Před jakoukoliv diagnostikou zapalovacích cívek vždy odpojte akumulátor vozidla nebo zařízení. Odpojení akumulátoru zabraňuje náhodnému průchodu vysokého napětí, které by mohlo poškodit vás i přístroj.

Používejte ochranné pomůcky, zejména izolační rukavice, které vás ochrání před přímým kontaktem s vysokým napětím. Bezpečnostní opatření při práci s vysokonapěťovými komponenty zapalovacího systému vždy dodržujte, i když provádíte jednoduché měření odporu zapalovací cívky.

• Odpojte akumulátor před započetím testu jiskry cívky či měření cívky multimetrem
• Používejte izolační rukavice a případně ochranné brýle
• Zkontrolujte správné nastavení multimetru, aby odpovídalo měření odporu zapalovací cívky
• Vyhněte se práci v mokrém prostředí, kde hrozí zvýšené riziko úrazu

Tip: Kontrola zapalovací cívky multimetrem vyžaduje nejen správnou techniku, ale také respekt k bezpečnostním pravidlům, která zabrání úrazům a poškození zařízení.

Jak kalibrovat multimetr pro přesné měření

Jak správně nastavit multimetr pro kontrolu zapalovací cívky

Kalibrace multimetru výrazně zlepšuje přesnost měření odporu zapalovací cívky, což je klíčové pro správnou diagnostiku vadné zapalovací cívky. Před měřením je proto nutné správně nastavit měřicí rozsah a zkontrolovat nulovou hodnotu přístroje. Následující postup usnadní měření zapalovací cívky multimetrem a pomůže přesně určit její stav.

1. Zapnutí multimetru – přepněte přístroj do režimu měření odporu (ohmmetru), často označeného symbolem Ω.
2. Nastavení měřicího rozsahu – vyberte rozsah, který odpovídá očekávané hodnotě odporu zapalovací cívky, obvykle mezi 0 a 20 kΩ, aby bylo měření co nejpřesnější.
3. Kontrola nulové hodnoty – spojte měřicí sondy a nastavte nulovací funkci, pokud ji multimetr má, aby se eliminovalo zkreslení způsobené odporem kabelů.
4. Ověření správného fungování – změřte známý rezistor nebo použijte kalibrační odpor k ověření přesnosti přístroje.
5. Připravení na měření – připojte sondy ke kontaktům zapalovací cívky a proveďte měření odporu.

Tip: Správná kalibrace multimetru je základem pro přesnou diagnostiku zapalovací cívky, protože nesprávný rozsah nebo nekorigovaná nula mohou vést k chybným závěrům o její životnosti.

Jak kontrolovat zapalovací cívku u hybridních a elektrických vozidel

Hybridní vozidla používají zapalovací cívky podobné těm u klasických spalovacích motorů, avšak jejich diagnostika vyžaduje přesné dodržení výrobních specifikací a často přístup k řídicí jednotce vozu. Měření odporu zapalovací cívky multimetrem musí probíhat na studeném motoru, s cívkou odpojenou od elektrického obvodu, aby nedošlo k poškození citlivé elektroniky hybridního systému. Doporučený rozsah odporu primárního vinutí je 0,4 až 2 Ω, sekundárního vinutí 6 000 až 15 000 Ω (6-15 kΩ), přičemž hodnoty mimo tento rozsah signalizují poruchu cívky nebo zkrat vinutí.

Test jiskry u hybridních vozidel se zpravidla neprovádí klasickým způsobem, protože přístup k zapalovací svíčce je omezený a řízení zapalování zajišťuje řídicí jednotka. Proto se funkčnost ověřuje pomocí specializovaných diagnostických přístrojů, které zaznamenávají signál IGT a kontrolují generování vysokého napětí až do 40 000 V potřebného k vytvoření jiskry. Absence správné odezvy v diagnostice indikuje vadnou cívku nebo poruchu řídicí jednotky.

Elektrická vozidla nemají zapalovací cívky, protože jejich pohon nevyužívá zážehový systém. Místo toho používají elektromotory, které nevyžadují jiskrové zapalování, a proto kontrola zapalovací cívky u těchto vozidel není relevantní. Diagnostika se zde zaměřuje na jiné komponenty elektrického pohonu.

Tip: Při měření odporu zapalovací cívky u hybridních vozidel používejte kalibrovaný multimetr s přesností na desetiny ohmu a vždy postupujte podle bezpečnostních pokynů výrobce. Nesprávné připojení nebo měření může poškodit řídicí jednotku nebo vést k falešně pozitivním výsledkům. Častou chybou je měření cívky bez odpojení od elektrického systému, což může způsobit zkrat nebo poškození multimetru.

Pro koho se kontrola zapalovací cívky multimetrem u hybridních vozidel hodí: pro mechaniky a diagnostiky vybavené odpovídajícími nástroji a přístupem k technické dokumentaci vozu. Pro běžné uživatele bez specializovaného vybavení je vhodnější svěřit kontrolu odbornému servisu. U elektrických vozidel je tato kontrola zcela nevhodná a zbytečná.

Tipy na použití speciálních diagnostických nástrojů kromě multimetru

Pro detailnější diagnostiku vadné zapalovací cívky je osciloskop nezbytným nástrojem. Na rozdíl od multimetru, který měří pouze statický odpor primárního a sekundárního vinutí, osciloskop zaznamenává a analyzuje časový průběh elektrických signálů během chodu motoru. Tento přístroj umožňuje odhalit přerušení vinutí, nestabilní jiskru nebo poruchy v řídicím signálu IGT, které multimetr standardně nezachytí.

Multimetr slouží k rychlému a přesnému měření odporu zapalovací cívky. Správný postup zahrnuje kontrolu primárního vinutí s odporem 0,4 až 2 Ω a sekundárního vinutí v rozmezí 6 000 až 15 000 Ω (6-15 kΩ) při pokojové teplotě 20-25 °C a odpojené cívce od elektrického systému. Tento test odhalí otevřený obvod, zkrat nebo přerušené vinutí, což jsou typické příčiny vadné zapalovací cívky.

Kromě osciloskopu a multimetru se v diagnostice zapalovacích cívek používají i další specializované nástroje:

• Testery jiskry cívky – simulují provozní podmínky a umožňují ověřit kvalitu jiskry s napětím až 25 000 V
• Digitální analyzátory zapalování – kombinují měření napětí, odporu a průběhu signálu pro komplexní diagnostiku
• Indikátory životnosti zapalovacích cívek – sledují opotřebení a předpovídají nutnost výměny na základě provozních parametrů

Tip: Při měření odporu zapalovací cívky multimetrem je nezbytná kalibrace přístroje podle výrobních specifikací, aby bylo možné přesně vyhodnotit hodnoty odporu. Nesprávně kalibrovaný multimetr může vést k falešně negativním výsledkům a přehlédnutí drobných závad. Osciloskop doporučuji využít zejména u motorů s nestabilní jiskrou nebo při podezření na přerušení vinutí, kdy základní měření odporu nestačí k přesné diagnostice.

Časté dotazy o kontrole zapalovací cívky multimetrem

Otázka: Jak zjistit vadnou zapalovací cívku multimetrem?

Změřte odpor primárního vinutí, který by měl být mezi 0,4 a 2 Ω, a sekundárního vinutí v rozmezí 6 000 až 15 000 Ω. Hodnoty mimo tyto limity signalizují vadnou zapalovací cívku vyžadující výměnu.

Otázka: Jak změřit cívku zapalování multimetrem?

Nastavte multimetr na měření odporu, přiložte sondy ke svorkám primárního nebo sekundárního vinutí a odečtěte hodnotu. Výsledek porovnejte s výrobními normami uvedenými v technické dokumentaci.

Otázka: Jak poznat špatné zapalovací cívky?

Špatná cívka má odpor mimo specifikovaný rozsah (primární 0,4-2 Ω, sekundární 6 000-15 000 Ω), žádnou jiskru při testu jiskry nebo viditelné poškození jako praskliny a zabarvení.

Otázka: Jak provést test jiskry zapalovací cívky?

Připojte testovací svíčku ke cívce, druhý konec uzemněte, připojte signál IGT a sledujte jiskru. Napětí jiskry dosahuje přibližně 25 000 V.

Otázka: Kdy vyměnit zapalovací cívku na základě měření?

Pokud odpor primárního či sekundárního vinutí přesáhne výrobní specifikace o více než 15 % nebo při absenci jiskry, je nutná výměna cívky.

Otázka: Jak kalibrovat multimetr pro měření zapalovací cívky?

Zapněte multimetr na ohmmetr, spojte sondy pro nulování a vyberte vhodný rozsah měření podle hodnot odporu cívky.

Otázka: Může vlhkost ovlivnit měření zapalovací cívky multimetrem?

Ano, vlhkost zhoršuje přesnost měření a může způsobit falešné výsledky. Měření provádějte v suchém prostředí při teplotě 20-25 °C.

Otázka: Jak často kontrolovat zapalovací cívky?

Kontrolu doporučuji provádět každých 60 000 až 100 000 mil (96 000-160 000 km) nebo při podezření na poruchy motoru.

Otázka: Jak poznat tepelné poškození zapalovací cívky?

Tepelné poškození se objeví jako modrošedé zabarvení kovových částí při teplotách nad 149 °C a poškození pryžového krytu.

Otázka: Jak kontrolovat zapalovací cívku u hybridních vozidel?

Hybridní vozy vyžadují specifickou diagnostiku a měření odporu, která se liší od klasických motorů. Použijte doporučené nástroje a postupy výrobce.

Otázka: Je možné použít osciloskop místo multimetru?

Ano, osciloskop poskytuje podrobnější diagnostiku signálů, zatímco multimetr slouží především pro měření odporu a základní kontrolu.

Otázka: Jak bezpečně pracovat s vysokonapěťovými komponenty?

Používejte izolační rukavice, odpojte akumulátor a pracujte v suchém prostředí, aby se minimalizovalo riziko úrazu elektrickým proudem.

Otázka: Jak změřit zapalovací cívku motorové pily?

Postup je stejný jako u automobilových cívek – změřte odpor primárního a sekundárního vinutí multimetrem při pokojové teplotě.

Otázka: Co znamená odpor sekundárního vinutí pod 6 000 Ω?

Odpor nižší než 6 000 Ω signalizuje možný zkrat vinutí, což indikuje vadnou zapalovací cívku vyžadující výměnu.

Otázka: Jak správně nastavit multimetr pro kontrolu zapalovací cívky?

Nastavte multimetr na ohmmetr, proveďte nulování sondami a vyberte rozsah odpovídající výrobním hodnotám odporu cívky.

Otázka: Jak poznat špatnou zapalovací svíčku?

Špatná svíčka má poškozené elektrody, usazeniny nebo nesprávný odpor, což negativně ovlivňuje funkci zapalovací cívky a motoru.

Tipy na měření zapalovací cívky multimetrem zahrnují kalibraci přístroje, měření v suchém prostředí a porovnání naměřených hodnot s výrobními specifikacemi. Kontrola zapalovací cívky multimetrem je základní diagnostikou pro odhalení vadných komponent a prodloužení životnosti zapalovacích cívek.
