Jak správně vybrat a připojit anténní zesilovač k anténě
Správný výběr a připojení anténního zesilovače výrazně ovlivní kvalitu signálu vaší televizní antény. Zvláště u DVB-T2 je důležité zohlednit parametry jako regulace zisku zesilovače a použití LTE700 filtru, které pomohou minimalizovat rušení. Kvalitní koaxiální kabel anténa pak zajistí stabilní přenos signálu bez výpadků.
📝 Hlavní myšlenky
- Doporučená úroveň signálu na vstupu do TV je 50-70 dBµV pro DVB-T2.
- Anténní zesilovač umístěte co nejblíže k anténě, ideálně venku nebo na půdě.
- Nepřekračujte zesílení 30 dB, aby nedošlo k přebuzení signálu a zhoršení kvality obrazu.
- Používejte kvalitní koaxiální kabely typu S31500 nebo CB130 s voděodolnými konektory.
- LTE700/5G filtry jsou klíčové pro potlačení rušení z mobilních sítí a udržení čistého signálu.
Jak vybrat správný anténní zesilovač pro DVB-T2
Jak správně vybrat anténní zesilovač pro TV signál závisí zejména na typu zesilovače, jeho regulaci zisku a schopnosti potlačit rušení. Pro DVB-T2 signál se doporučuje zesilovač s regulací zisku do 30 dB, aby nedocházelo k přebuzení signálu, které zhoršuje kvalitu příjmu. Anténní zesilovač napájí se v rozsahu 5 až 230 V a často obsahuje LTE700/5G filtr k eliminaci rušení z mobilních sítí.
Předzesilovače, pásmové i linkové zesilovače se liší v určení a umístění. Předzesilovač má regulaci zisku a umisťuje se co nejblíže k anténě, pásmový zesilovač zesiluje vybrané frekvence, zatímco linkový zesilovač upravuje signál na vedení. Regulace zisku zesilovače je klíčová, protože příliš vysoký zisk způsobuje přebuzení signálu a rušení.
| Typ zesilovače | Regulace zisku (dB) | Napájení (V) | Hlavní funkce |
|---|---|---|---|
| Předzesilovač | 3-30 | 5-24 | Zesílení signálu přímo u antény |
| Pásmový zesilovač | 10-35 | 5-230 | Selektivní zesílení vybraných frekvencí |
| Linkový zesilovač | 3-20 | 12-230 | Úprava signálu na koaxiálním kabelu |
Tip: Výběr anténního zesilovače s LTE700 filtrem se hodí tam, kde mobilní sítě ruší DVB-T2 signál. Naopak v oblastech s velmi silným signálem není vhodné použít zesilovač s vysokým ziskem kvůli riziku přebuzení.
Kde a jak umístit anténní zesilovač k anténě

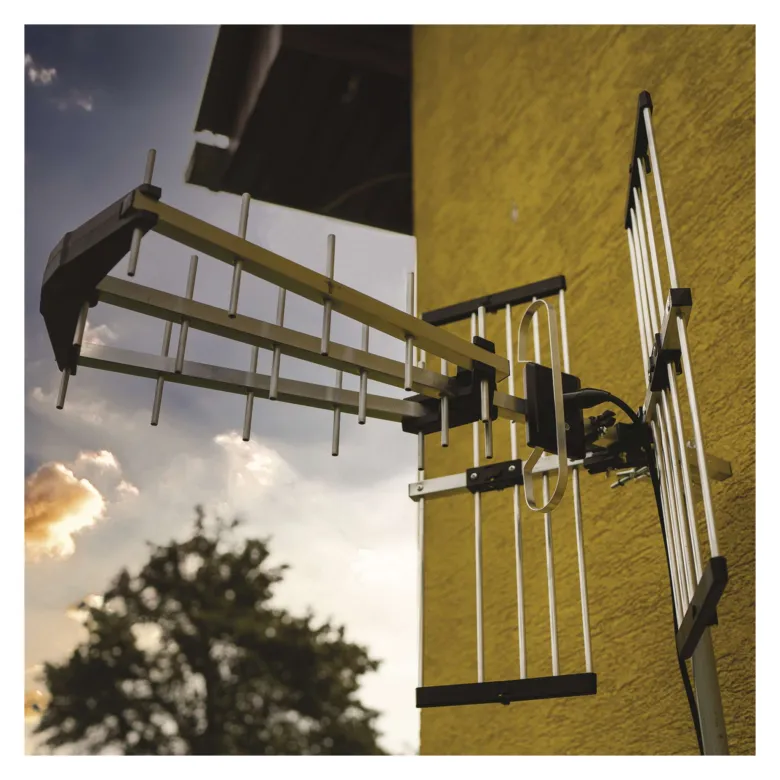

Kvalitní příjem televizního signálu výrazně ovlivňuje umístění anténního zesilovače. Pro maximální výkon je ideální instalovat anténní zesilovač TV co nejblíže k anténě, nejlépe přímo na venkovní stožár nebo na půdu, pokud je anténa na střeše. Umístění zesilovače pod střechou způsobuje ztrátu signálu až o 20-30 %, což může omezit účinnost zesílení.
Napájení zesilovače pomocí koaxiálního kabelu anténa může být realizováno na vzdálenost až 40 m, což umožňuje flexibilní umístění, ale přitom je třeba dbát na kvalitu kabelu, aby nedocházelo k přebuzení signálu nebo dalším ztrátám. Zesilovač s regulací zisku zesilovače pomůže přizpůsobit úroveň signálu a minimalizovat rušení, například z LTE700 filtrů.
- Umístěte zesilovač co nejblíže k anténě, ideálně venku
- Vyhněte se instalaci pod střechou kvůli úbytku signálu
- Použijte kvalitní koaxiální kabel anténa pro napájení zesilovače
- Zkontrolujte regulaci zisku zesilovače, aby nedošlo k přebuzení signálu
Jak správně umístit a zapojit anténní zesilovač pro lepší příjem

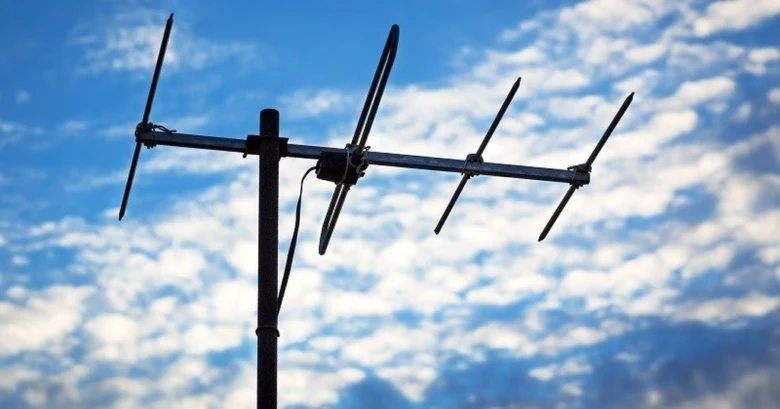

Postup připojení anténního zesilovače k venkovní anténě začíná upevněním zesilovače co nejblíže k anténě a následným připojením napájení přes koaxiální kabel. Tento způsob minimalizuje ztráty signálu a zajišťuje stabilní příjem DVB-T2 kanálů.
Jak správně připojit anténní zesilovač k anténě a televizi
Jak připojit anténní zesilovač a co je důležité při instalaci
Připojení anténního zesilovače k televizní anténě vyžaduje správné zapojení koaxiálního kabelu a zajištění stabilního napájení. Následující návod na připojení anténního zesilovače k televizní anténě vysvětluje postup krok za krokem.
Jak správně zapojit koaxiální kabel k anténnímu zesilovači
Připojení koaxiálního kabelu k anténnímu zesilovači musí být provedeno s kvalitními F konektory, které zajistí pevné a voděodolné spojení. Koaxiální kabel anténa by neměla přesáhnout délku 30 metrů, aby se předešlo výrazným ztrátám signálu a riziku přebuzení signálu zesilovače. F konektory se našroubují pevně, avšak bez přetahování, aby nedošlo k poškození závitu nebo kabelu. Konečné spojení musí být pevné, protože uvolněný konektor může způsobit rušení nebo výpadky příjmu. Pro instalaci venkovní DVB-T2 antény doporučuji použít kabely s kvalitní stíněnou konstrukcí, která minimalizuje rušení z okolí a LTE700 filtr, pokud je v oblasti silný LTE signál.
Jak správně napájet anténní zesilovač
Napájení zesilovače je klíčové pro udržení stabilního a čistého signálu. Existují tři hlavní způsoby napájení zesilovače: z klasické elektrické sítě 230 V, z televizoru nebo set-top boxu v rozsahu 5-12 V, nebo phantom napájení, které vede napájení přímo přes koaxiální kabel. Phantom napájení je vhodné při vzdálenostech do 40 metrů a usnadňuje umístění zesilovače na anténě bez samostatného zdroje. Při instalaci je nutné dbát na správnou polaritu a stabilní přívod napájení, protože špatné napájení zesilovače může způsobit kolísání signálu nebo úplnou ztrátu příjmu. Regulace zisku zesilovače by měla být nastavena tak, aby nedocházelo k přebuzení signálu, které snižuje kvalitu obrazu.
- Připojte koaxiální kabel s F konektory od antény k vstupu zesilovače.
- Připojte výstup zesilovače ke koaxiálnímu kabelu vedoucímu k televizoru.
- Zajistěte pevné a voděodolné spojení všech konektorů.
- Zapojte napájení zesilovače podle dostupné metody (230 V, 5-12 V z TV/set-top boxu, nebo phantom napájení).
- Nastavte regulaci zisku na zesilovači tak, aby nedocházelo k přebuzení signálu.
Tip: Častou chybou je použití příliš dlouhého koaxiálního kabelu bez dostatečného zesílení, což vede k oslabení signálu. Pro koho se to hodí: instalace venkovní DVB-T2 antény v oblasti s nižším signálem. Pro koho NE: v místech s velmi silným signálem bez rušení, kde zesilovač může způsobit přebuzení signálu.
Jak nastavit a kalibrovat regulaci zisku zesilovače
Regulace zisku anténního zesilovače TV je klíčová pro dosažení optimální kvality obrazu bez rušení. Nastavení by mělo být v rozmezí 3 až 35 dB, přičemž doporučuji nepřesahovat hranici 30 dB. Vyšší zisk často způsobuje přebuzení signálu, které vede ke ztrátě kvality obrazu a výpadkům příjmu.
Sílu signálu změříte v menu televizoru, kde sledujte hodnoty signálu před i po zapojení zesilovače přes koaxiální kabel anténa. Postup nastavení regulace zisku zesilovače:
- Zapojte napájení zesilovače a připojte jej k anténě
- Sledujte aktuální sílu signálu v televizním menu
- Postupně zvyšujte zisk zesilovače až do výrazného zlepšení signálu
- Pokud se objeví přebuzení signálu (blikání obrazu, kostičkování), snižte zisk pod tuto úroveň
- V případě silného LTE rušení zvažte použití LTE700 filtru
Jak zesílit signál TV antény bez rušení a ztráty kvality
Správná kalibrace regulace zisku zesilovače umožňuje zesílit signál TV antény bez přebuzení a rušení, čímž zajistíte stabilní a kvalitní příjem DVB-T2 signálu.

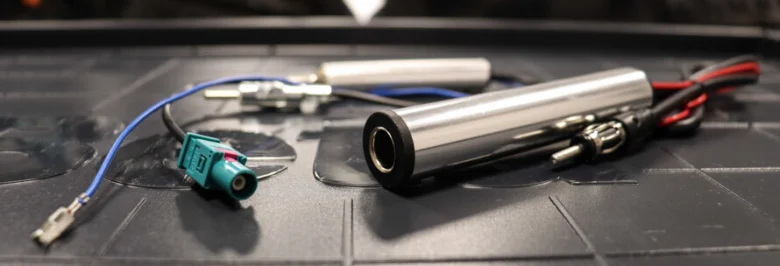

Jaký koaxiální kabel a konektory použít pro připojení
Pro správnou funkci anténního zesilovače TV je klíčový výběr vhodného koaxiálního kabelu a kvalitních konektorů k anténě. Tyto komponenty minimalizují útlum signálu a omezují rušení, což je nezbytné pro stabilní příjem DVB-T2 signálu.
Vliv vlhkosti a teploty na kvalitu kabelu
Koaxiální kabel anténa musí být odolný proti vlhkosti a teplotním výkyvům, které zvyšují útlum signálu. Vlhkost pronikající do izolace může způsobit zhoršení elektrických vlastností kabelu a tím i ztrátu kvality příjmu. Doporučuje se proto používat kabely s kvalitní izolací, například typy S31500 nebo CB130, které jsou určeny pro venkovní použití a mají nízký útlum. Voděodolné F konektory pomáhají zabránit pronikání vlhkosti na spoje a zároveň umožňují pevné a bezpečné připojení.
| Typ kabelu | Doporučená délka | Útlum signálu (dB/100 m) |
|---|---|---|
| S31500 | do 30 m | cca 6,5 dB |
| CB130 | do 30 m | cca 7,2 dB |
| Standardní | nad 30 m | výrazný nárůst útlumu |
Pro zachování kvality signálu se doporučuje délka kabelu maximálně 30 metrů. Při delším vedení roste riziko přebuzení signálu a zhoršení obrazu, proto je vhodné využít regulaci zisku zesilovače a správné napájení zesilovače.
Tip: Při výběru kabeláže a konektorů dbejte na odolnost vůči povětrnostním podmínkám a pečlivé utěsnění spojů, aby nedocházelo k degradaci signálu.
Jak napájet anténní zesilovač – možnosti a doporučení
Napájení anténního zesilovače je klíčové pro jeho správnou funkci a kvalitu příjmu signálu. Existují tři hlavní způsoby, jak napájet zesilovač. Prvním je přímé napájení ze sítě 230 V, které zajišťuje stabilní a silný zdroj energie vhodný pro venkovní zesilovače.

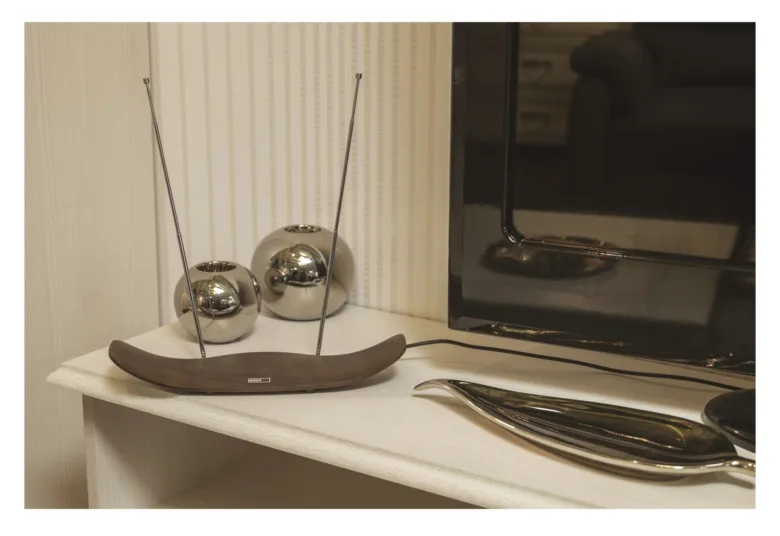

Druhou možností je využití napětí 5-12 V, které dodává televizor nebo set-top box přes koaxiální kabel anténa. Tento způsob se často používá u vnitřních zesilovačů a eliminuje potřebu samostatného napájecího adaptéru. Třetím způsobem je phantomové napájení, kdy proud pro napájení prochází koaxiálním kabelem společně se signálem. Tento způsob je vhodný při vzdálenosti zesilovače od zdroje do 40 metrů.
Jak připojit anténní zesilovač a co je důležité při instalaci
Při připojení zesilovače je nezbytné správně zapojit spínací vodič, který řídí zapnutí zesilovače. Nesprávné zapojení může vést k přebuzení signálu nebo nestabilnímu příjmu. Regulace zisku zesilovače pomáhá přizpůsobit úroveň signálu a zabránit rušení, například od LTE700 filtrů.
Tip: Pro správný příjem DVB-T2 antény se doporučuje zvolit zesilovač s možností regulace zisku a pečlivě dodržet pravidla pro napájení. Nevhodné zapojení spínacího vodiče patří mezi časté chyby, které mohou způsobit zhoršení kvality signálu.
Jak zabránit rušení signálu LTE/5G a používat filtry
Rušení signálu z mobilních sítí LTE a 5G představuje častý problém při používání anténního zesilovače TV. Pokud úroveň signálu překročí přibližně 75 dB, může dojít k přebuzení signálu a zahlcení tuneru, což výrazně zhoršuje kvalitu příjmu. LTE700/5G filtr se instaluje na koaxiální kabel anténa před samotný zesilovač, aby efektivně potlačil nežádoucí rušení z těchto mobilních sítí.
Pokud řešíte, jak zesílit signál TV antény bez rušení a ztráty kvality, je použití LTE700 filtru nezbytné i v případě antén s integrovaným LTE filtrem. Tento filtr zároveň pomáhá regulovat zisk zesilovače tak, aby nedocházelo k přebuzení signálu a zbytečným výpadkům.
Tip: Při zapojení zesilovače k anténě vždy umístěte LTE700/5G filtr před napájení zesilovače, protože jeho účinnost výrazně klesá, pokud je instalován za zesilovačem.
Časté chyby při výběru a zapojení anténního zesilovače
Při výběru anténního zesilovače TV a jeho zapojení se často přehlíží základní pravidla, která mohou vést k přebuzení signálu a zhoršení kvality obrazu. Přebuzení signálu nastává, pokud zesilovač poskytuje více než 30 dB zesílení, což způsobuje deformaci přijímaného signálu a rušení. Další chybou je řetězení zesilovačů, tedy zapojení více zesilovačů za sebou, které přebuzení ještě zhoršuje.
Jaké chyby se často dělají při zapojení anténního zesilovače
- Nevhodné umístění zesilovače daleko od antény vede k úbytku signálu přes koaxiální kabel anténa
- Špatné napájení zesilovače způsobuje nestabilitu a kolísání signálu
- Nepoužití LTE700 filtru v oblastech s LTE signálem zhoršuje příjem DVB-T2
- Chybějící regulace zisku zesilovače neumožňuje přizpůsobení zesílení aktuálním podmínkám
Tip: Při výběru a připojení anténního zesilovače je třeba zkontrolovat, zda je možné zisk nastavit tak, aby nedocházelo k přebuzení signálu, a zabránit řetězení zesilovačů. To výrazně zlepšuje kvalitu signálu a stabilitu příjmu.
Údržba a ochrana anténního zesilovače v náročných podmínkách
Údržba anténního zesilovače TV zahrnuje pravidelnou kontrolu konektorů a čištění, které zamezí degradaci signálu způsobené špínou nebo vlhkostí. Voděodolné kryty na konektorech ochrání zařízení před pronikáním vlhkosti, což je klíčové zejména při instalaci venkovní DVB-T2 antény. Při výběru anténního zesilovače a připojení je třeba zohlednit i správné napájení zesilovače a možnost regulace zisku zesilovače, aby se zabránilo přebuzení signálu.
Na co si dát pozor:
- zabezpečit koaxiální kabel antény proti vlhkosti a mechanickému poškození
- umístit zesilovač mimo přímé sluneční záření a chránit jej před extrémními teplotami
- používat LTE700 filtr při silném rušení LTE signálem
- pravidelně kontrolovat stav napájení zesilovače a konektorů
Tip: Jak správně umístit a zapojit anténní zesilovač pro lepší příjem zahrnuje také ochranu proti nepříznivému počasí, což prodlouží životnost zařízení a udrží stabilní kvalitu signálu.
Časté dotazy a odpovědi k anténním zesilovačům
Co je třeba vědět při výběru a zapojení anténního zesilovače
Otázka: Jak připojit anténní zesilovač k anténě?
Připojte koaxiální kabel anténa s F konektory od antény ke vstupu zesilovače, výstup pak k televizoru. Spoje chraňte voděodolným krytem, aby nedošlo k poškození vlhkostí.
Otázka: Jak vybrat správný anténní zesilovač?
Zvolte zesilovač s regulací zisku zesilovače do 30 dB a integrovaným LTE700 filtrem pro eliminaci rušení od LTE a 5G sítí.
Otázka: Kde umístit anténní zesilovač?
Umístěte jej co nejblíže k venkovní anténě, ideálně do 40 metrů od napájecího zdroje, například na půdu nebo do anténní skříně.
Otázka: Jak nastavit regulaci zisku zesilovače?
Zvyšujte zisk postupně a sledujte kvalitu obrazu v menu TV; zisk nepřekračujte 30 dB, aby nedošlo k přebuzení signálu.
Otázka: Jaký koaxiální kabel je nejlepší pro anténu?
Použijte kabely S31500 nebo CB130 s nízkým útlumem, délka kabelu by neměla přesáhnout 30 metrů, aby se minimalizovaly ztráty signálu.
Otázka: Jak napájet anténní zesilovač?
Napájení lze zajistit 230 V, 5-12 V z televizoru nebo set-top boxu, případně phantomovým napájením přes koaxiální kabel do vzdálenosti 40 m.
Otázka: Jak zabránit rušení signálu od LTE/5G?
Použijte LTE700 filtr umístěný před zesilovačem, ideálně co nejblíže k anténě, aby se rušení efektivně potlačilo.
Otázka: Co způsobuje přebuzení signálu?
Přebuzení nastává při zisku nad 30 dB nebo při řetězení více zesilovačů, vede ke zkreslení signálu a zhoršení kvality obrazu.
Otázka: Jak připojit více televizorů k jedné anténě?
Použijte rozbočovač co nejblíže k anténě a případně linkový zesilovač k vyrovnání ztrát signálu na delších kabelech.
Otázka: Jak chránit anténní zesilovač v extrémních podmínkách?
Zesilovač chraňte voděodolným krytem, pravidelně kontrolujte konektory a zabraňte přímému slunečnímu záření a mrazu.
Otázka: Jak dlouhý může být koaxiální kabel?
Optimální délka kabelu je do 30 metrů, delší vedení způsobuje výrazné zeslabení signálu a ovlivňuje kvalitu příjmu.
Otázka: Jak poznám, že mám správně nastavený zesilovač?
Kvalita obrazu je maximální a síla signálu v menu TV nepřesahuje 75 dBµV bez známek přebuzení.
Otázka: Je možné napájet zesilovač z TV?
Ano, některé zesilovače podporují napájení 5-12 V přímo z televizoru nebo set-top boxu pomocí koaxiálního kabelu.
Otázka: Jaký je rozdíl mezi předzesilovačem a pásmovým zesilovačem?
Předzesilovač je umístěný u antény s nižším ziskem (13-27 dB), pásmový zesilovač má vyšší zisk (19-35 dB) a vyžaduje přívod 230 V.
Otázka: Co je phantomové napájení?
Phantomové napájení umožňuje napájet zesilovač přes koaxiální kabel až do vzdálenosti 40 metrů bez nutnosti samostatného zdroje.
Odborná rada: Při výběru zesilovače se vyhněte modelům bez LTE700 filtru, pokud se nacházíte v oblasti s LTE/5G signálem. Přebuzení signálu často způsobuje nekvalitní obraz, proto regulujte zisk pozvolna a nepřekračujte doporučené hodnoty. Tento postup je vhodný pro většinu domácností s DVB-T2 anténou, ale méně užitečný pro velmi silné signály poblíž vysílače.
