Přístupy a metody stanovení vnitřního odporu baterie – přehled

Vnitřní odpor baterie přímo ovlivňuje její schopnost dodávat proud a vypovídá o celkovém stavu chemických článků. Přesné stanovení této hodnoty pomocí AC měření impedance nebo specializovaného testeru baterií odhalí degradaci kapacity dříve, než dojde k selhání zdroje. Správná diagnostika vnitřního odporu autobaterie vám umožní včas identifikovat potřebu výměny a předejít nečekaným potížím při startování.

Co je vnitřní odpor baterie a jaký má význam?

Vnitřní odpor baterie představuje souhrnný elektrický odpor, který klade článek průchodu elektrického proudu při vybíjení i nabíjení. Tento parametr se standardně vyjadřuje v jednotkách miliohm (mΩ) a přímo determinuje schopnost akumulátoru dodávat vysoké proudy bez výrazného poklesu napětí. Znalost vnitřního odporu baterie je klíčová pro pochopení jejího aktuálního výkonu a celkové kondice, přičemž hodnoty pod 5 mΩ značí skvělou kondici, zatímco hodnoty nad 30 mΩ indikují kritický stav vyžadující výměnu.

Co znamená vnitřní odpor baterie a jak ho měřit

Vysoký vnitřní odpor vede k nadměrnému zahřívání článku při zátěži, což urychluje degradaci chemických látek, sulfataci desek a korozi, čímž se přímo snižuje životnost baterie. Zatímco vnější odpor tvoří připojený spotřebič, vnitřní odpor vzniká v elektrolytu, elektrodách a separátorech. Pro stanovení vnitřního odporu baterie se v praxi využívají dva hlavní technické přístupy:

• DC pulzní metoda – měří úbytek napětí při náhlém zatížení definovaným proudovým impulzem.
• AC měření impedance – využívá střídavý signál o určité frekvenci pro rychlé určení vnitřního stavu bez nutnosti hlubokého vybití.

Odborná rada: Při měření olověného akumulátoru vždy používejte kalibrovaný tester baterií, jako je například Konnwei KW208, protože běžný multimetr nedokáže vnitřní odpor baterie přesně změřit kvůli vlastnímu odporu měřicích sond. Častá chyba: měření na nečistých nebo zoxidovaných pólech baterie, které zvyšuje přechodový odpor a zkresluje výsledky měření o desítky procent. Toto měření se hodí pro diagnostiku kondice autobaterie u starších akumulátorů, pro koho se však nehodí, jsou uživatelé bez základního povědomí o bezpečnosti práce s elektřinou.

Pro dosažení nejpřesnějších výsledků musí měření probíhat u plně nabité baterie, ideálně několik hodin až druhý den po nabití. Vybitá nebo částečně nabitá baterie vykazuje vždy vyšší vnitřní odpor, stejně jako baterie vystavená nízkým teplotám, při kterých odpor fyzikálně roste. Podle statistik životnosti autobaterií dosahuje 46 % baterií věku nad 7 let, zatímco 20 % selže již před dosažením 4 let provozu, což podtrhuje význam pravidelné diagnostiky pomocí specializovaných testerů.

Jaké jsou základní metody měření vnitřního odporu baterie?

Stanovení vnitřního odporu baterie vyžaduje volbu správné techniky podle typu článku a požadované přesnosti. Praktické metody stanovení vnitřního odporu baterie se dělí na stejnosměrné a střídavé postupy, které odlišně reagují na chemické procesy uvnitř článku.

Principy AC a DC měření

AC metoda měření impedance využívá střídavý proud o určité frekvenci, což umožňuje eliminovat vliv polarizačních efektů a získat stabilní hodnotu impedance. Oproti tomu DC pulzní metoda aplikuje na baterii krátkodobé stejnosměrné impulzy a měří okamžitý pokles napětí, ze kterého vypočítá odpor podle Ohmova zákona. AC impedanční spektroskopie poskytuje přesnější výsledky, protože lépe separuje ohmický odpor od elektrochemických dějů, zatímco DC metoda je vhodná pro rychlé testování v reálném provozu.

1. Připojení testeru baterií – zajistěte čistý kontakt s póly akumulátoru pro minimalizaci přechodového odporu.
2. Nastavení měřicí frekvence – u AC metod zvolte standardní frekvenci 1 kHz pro přesné měření vnitřního odporu autobaterie.
3. Aplikace zátěžového pulzu – u DC metod krátkodobě zatěžte článek známým proudem a zaznamenejte změnu napětí.
4. Výpočet výsledné hodnoty – odečtěte vnitřní odpor baterie z displeje přístroje nebo vypočítejte poměr změny napětí a proudu.

Odborná rada: Častá chyba při měření spočívá v použití zoxidovaných svorek, které zkreslují naměřené hodnoty. Metody se hodí pro diagnostiku kondice autobaterie, ale pro velmi malé knoflíkové články jsou méně vhodné kvůli vysoké citlivosti na šum.

Jak připravit baterii a podmínky pro správné měření?

Pro přesné měření vnitřního odporu baterie je klíčové dodržet standardizované podmínky, které eliminují vlivy okolního prostředí a chemického stavu elektrolytu. Správná příprava baterie a stabilizace teploty jsou nezbytné pro validní výstupy, které vypovídají o reálné kondici článku.

Jak správně nabít baterii před měřením vnitřního odporu?

Pro spolehlivé měření vnitřního odporu baterie musíte zajistit, aby byla baterie plně nabitá. Nabíjení by mělo probíhat podle specifikací výrobce až do dosažení plné kapacity, což zaručí, že chemické procesy uvnitř článku dosáhnou rovnovážného stavu. Po ukončení nabíjecího cyklu je nutné nechat baterii odpočinout po dobu 12 až 24 hodin. Tento časový interval je kritický pro stabilizaci napětí a vyrovnání vnitřních teplotních gradientů. Během této doby se také ustálí hustota elektrolytu, což je zásadní pro metody jako AC měření impedance nebo DC pulzní metoda. Častá chyba spočívá v měření ihned po odpojení nabíječky, kdy je vnitřní odpor autobaterie dočasně ovlivněn zbytkovým nábojem na elektrodách. Správná příprava baterie tak přímo určuje, zda bude naměřená hodnota odpovídat reálnému stavu, který definuje zbývající životnost baterie.

Jaké jsou optimální podmínky prostředí pro měření?

Měření vnitřního odporu baterie vyžaduje stabilní pokojovou teplotu ideálně kolem 20 °C. Teplota zásadně ovlivňuje vnitřní odpor baterie, neboť s klesající teplotou se zvyšuje viskozita elektrolytu a zpomaluje se kinetika iontů. Měření v mrazu nebo v blízkosti tepelných zdrojů vede k výraznému zkreslení výsledků, které pak nelze objektivně porovnat s referenčními hodnotami. Pro dosažení konzistentních výsledků při použití testeru baterií dodržujte následující pravidla:

• Udržujte baterii v suchém prostředí, aby nedošlo ke svodům mezi kontakty vlivem vlhkosti.
• Vyhněte se přímému slunečnímu záření, které lokálně zahřívá obal akumulátoru.
• Zajistěte čistotu kontaktů, protože oxidace zvyšuje přechodový odpor a znehodnocuje měření.

Tento postup se hodí pro běžnou údržbu vozového parku i servisní diagnostiku, zatímco není vhodný pro rychlé testování v terénu bez kontroly okolních podmínek.

Jak interpretovat výsledky měření vnitřního odporu?

Interpretace dat získaných pomocí testeru baterií představuje klíčový krok pro posouzení kondice autobaterie. Vnitřní odpor baterie se udává v miliomech (mΩ) a přímo ovlivňuje schopnost akumulátoru dodávat startovací proud. Pokud vás zajímá, jak zjistit vnitřní odpor baterie a co přesně čísla znamenají, využijte následující přehled. Vyšší naměřené hodnoty indikují chemickou degradaci elektrod a elektrolytu, což nevyhnutelně zkracuje zbývající životnost baterie.

Odborná rada: Při analýze výsledků vždy zohledněte teplotu okolí, protože měření odporu baterie vykazuje za mrazu přirozeně vyšší hodnoty. Častá chyba: uživatelé vyhodnocují stav ihned po jízdě, kdy je akumulátor zahřátý, což vede k falešně optimistickým výsledkům. Tento postup se hodí pro rychlou diagnostiku v servisu, ale pro přesné určení kondice autobaterie doporučuji měřit vždy v klidovém stavu při pokojové teplotě. Mějte na paměti, že zatímco AC měření impedance poskytuje rychlý přehled, DC pulzní metoda bývá v náročnějších aplikacích přesnější. Pro běžného řidiče je však vnitřní odpor baterie tabulka výše plně dostačujícím vodítkem pro plánování servisu.

Jaké faktory ovlivňují vnitřní odpor baterie?

Vnitřní odpor autobaterie představuje klíčový parametr, který přímo určuje schopnost akumulátoru dodávat startovací proud. Hlavní faktory ovlivňující vnitřní odpor zahrnují elektrochemické procesy uvnitř článků a vnější provozní podmínky. Zvýšené hodnoty odporu znemožňují efektivní přenos energie, což přímo zkracuje celkovou životnost baterie. Pro přesné stanovení kondice autobaterie nelze použít běžný multimetr, neboť ten neposkytuje dostatečně přesné výsledky. Doporučuji využít specializovaný tester baterií, jako je například Konnwei KW208, který měří odpor, napětí a stav baterie v jednom kroku.

Klíčové vlivy na stav a odpor akumulátoru

• Věk baterie postupně zvyšuje vnitřní odpor v důsledku degradace aktivních materiálů na elektrodách.
• Sulfatace elektrod vytváří na deskách vrstvu síranu olovnatého, která výrazně zhoršuje vodivost a zvyšuje odpor.
• Koroze desek snižuje aktivní plochu článku, čímž omezuje průtok proudu a navyšuje naměřené hodnoty impedance.
• Pokles teploty pod bod mrazu zpomaluje chemické reakce a dramaticky zvyšuje vnitřní odpor, což vede k poklesu startovacího výkonu.

Odborná rada: Při stanovení vnitřního odporu baterie vždy zohledněte okolní teplotu, protože měření při nízkých teplotách bez korekce poskytuje zkreslené výsledky. Měření provádějte vždy u plně nabité baterie, ideálně několik hodin až druhý den po nabití. Častá chyba spočívá v měření částečně vybitého akumulátoru, který vykazuje přirozeně vyšší vnitřní odpor, což vede k chybným závěrům o jeho životnosti. Tento postup se hodí sledovat u starších vozů, zatímco u zánovních baterií je vnitřní odpor stabilnější. Pro přesné určení kondice doporučuji kombinovat AC měření impedance nebo DC pulzní metodu pomocí certifikovaného testeru.

Otázka: Jak se liší životnost autobaterií v praxi?

Podle statistik tvoří baterie s životností méně než 4 roky 20 % případů, 5 až 7 let 34 % a více než 7 let 46 % kusů. Tyto údaje poskytují kontext pro očekávanou výdrž a potřebu včasné diagnostiky pomocí měření vnitřního odporu olověného akumulátoru.

Jaké přístroje a technologie se používají k měření?

Pro přesné stanovení kondice autobaterie a její životnosti je nezbytné zvolit správnou technologii, neboť běžný multimetr pro tyto účely nestačí. Specializovaný tester baterií využívá pokročilé algoritmy pro analýzu stavu článku v reálném čase.

Jak funguje digitální tester Konnwei KW208?

Konnwei KW208 představuje v současnosti nejdostupnější řešení pro měření vnitřního odporu autobaterie. Tento přístroj využívá DC pulzní metodu, při které do akumulátoru vyšle krátký elektrický impuls a následně vyhodnotí odezvu napětí. Díky tomu dokáže tester spolehlivě určit vnitřní odpor, aktuální napětí a celkovou kondici baterie. Cena přístroje se v českých e-shopech pohybuje kolem 1000 Kč, přičemž při nákupu na platformě Aliexpress jej lze pořídit pod 400 Kč, ovšem s dodací lhůtou okolo jednoho měsíce.

Odborná rada: Častá chyba spočívá v pokusu o měření vnitřního odporu baterie multimetrem. Multimetr měří pouze napětí naprázdno, což o reálném stavu baterie při zátěži nevypovídá vůbec nic.

Jaké další přístroje se používají pro měření vnitřního odporu?

Kromě základních testerů existují i pokročilé impedanční měřiče využívající AC měření impedance. Tyto přístroje jsou ideální pro přesné stanovení parametrů Li-ion baterií, kde je přesnost měření v řádech miliohmů klíčová. Profesionální servisní a laboratorní přístroje nabízejí vysokou přesnost a pokročilé funkce pro analýzu cyklů, avšak jejich cena se pohybuje v řádech tisíců až desetitisíců korun. Tyto nástroje jsou určeny především odborníkům, kteří potřebují detailní data o chemických procesech v článku.

Tip: Pro běžnou údržbu vozu se pro vás hodí spíše cenově dostupné DC testery, zatímco pro diagnostiku Li-ion akumulátorů v elektronice zvolte raději specializovaný AC impedanční měřič. Na co si dát pozor: vždy zajistěte čisté kontakty baterie, neboť nánosy oxidace zvyšují přechodový odpor a zkreslují naměřené výsledky testeru.

Jak se liší měření u různých typů baterií (olověné, Li-ion, NiMH)?

Správné stanovení vnitřního odporu baterie vyžaduje odlišný přístup podle chemického složení článku, protože každý typ reaguje na zátěž jinak. U olověných akumulátorů je klíčová DC pulzní metoda, která simuluje startovací proud a odhaluje reálný stav desek. Naproti tomu u Li-ion baterií se preferuje AC měření impedance při frekvenci 1 kHz, což eliminuje vliv chemických procesů a poskytuje přesnější údaje o kondici článku. NiMH baterie vykazují specifické elektrické vlastnosti, které vyžadují stabilní teplotní podmínky, jinak dochází k chybám v měření.

Metody měření vnitřního odporu baterie podle typu článku

Při rozhodování, jak změřit vnitřní odpor Li-ion baterie, vždy použijte kalibrovaný tester baterií určený pro danou chemii. Častá chyba: Použití běžného multimetru pro měření vnitřního odporu olověného akumulátoru vede k chybným výsledkům, protože multimetr nezohledňuje úbytek napětí při vysokém proudovém odběru. Tato metoda se hodí pro servisní techniky a pokročilé uživatele, kteří potřebují predikovat životnost baterie, zatímco pro běžné domácí použití stačí orientační testery napětí. Pokud však potřebujete přesně stanovit vnitřní odpor autobaterie pro diagnostiku startéru, doporučuji vždy provádět měření při teplotě kolem 20 stupňů Celsia.

Časté dotazy ohledně měření a interpretace vnitřního odporu baterie

Otázka: Co znamená vnitřní odpor baterie?

Vnitřní odpor baterie představuje elektrický odpor uvnitř článku, měří se v miliohmech (mΩ) a přímo ovlivňuje celkový výkon a zbývající životnost baterie.

Otázka: Jak změřit vnitřní odpor Li-ion baterie?

Pro Li-ion baterie se doporučuje AC měření impedance, které je přesnější, protože eliminuje vlivy chemických procesů a bere v úvahu střídavé proudy.

Otázka: Jak se počítá vnitřní odpor baterie?

Vnitřní odpor se stanoví jako poměr poklesu napětí k proudu během krátkého pulzu, přičemž výsledná hodnota se udává v mΩ.

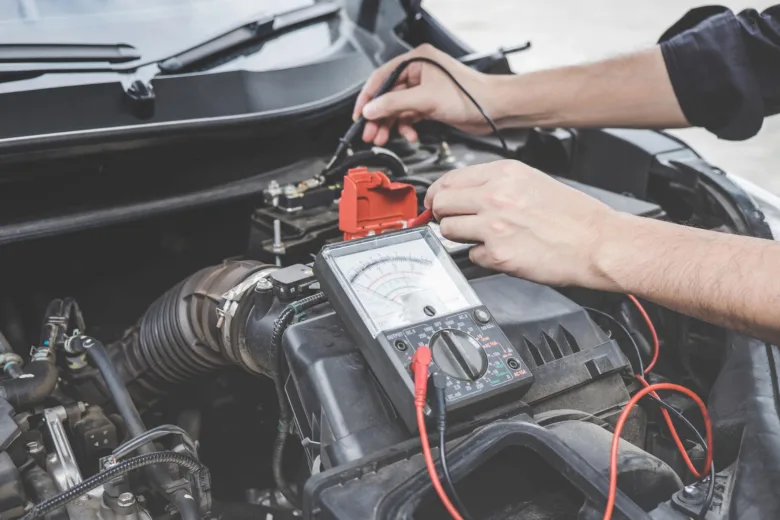

Otázka: Jak správně změřit vnitřní odpor baterie multimetrem?

Běžný multimetr není vhodný pro přesné měření, neboť nedokáže simulovat zátěž; k tomuto účelu je nezbytný specializovaný tester baterií.

Otázka: Proč je důležité měřit vnitřní odpor na plně nabité baterii?

Plně nabitá baterie vykazuje stabilní elektrické hodnoty, přičemž měření po 12 až 24 hodinách od nabití poskytuje nejpřesnější výsledky pro analýzu kondice.

Otázka: Jak teplota ovlivňuje vnitřní odpor baterie?

Pokles teploty pod 0 °C výrazně zvyšuje vnitřní odpor, což vede k poklesu startovacího proudu a nižšímu výkonu baterie při studených startech.

Otázka: Jaké jsou hlavní metody měření vnitřního odporu?

Mezi základní přístupy patří DC pulzní metoda a AC měření impedance, přičemž AC metoda je považována za standard pro přesné laboratorní výsledky.

Otázka: Jak interpretovat hodnoty vnitřního odporu?

Hodnota pod 5 mΩ značí výborný stav, 5 až 10 mΩ dobrou kondici, 10 až 30 mΩ nevyhovující stav a nad 30 mΩ kritický stav akumulátoru.

Otázka: Jaký vliv má stáří baterie na vnitřní odpor?

S přibývajícím věkem vnitřní odpor přirozeně roste v důsledku chemické degradace, koroze vnitřních kontaktů a postupné sulfatace elektrodových desek.

Otázka: Jaké přístroje se používají k měření vnitřního odporu?

Profesionální testery baterií, jako například model Konnwei KW208, měří odpor i napětí v reálném čase, přičemž jejich cena v ČR začíná zhruba na 1000 Kč.

Otázka: Jak se liší měření u olověných a lithium-iontových baterií?

Olověné akumulátory se často měří za zátěže pomocí pulzů, zatímco u lithium-iontových článků se preferuje AC měření impedance kvůli citlivosti na vybíjecí proudy.

Otázka: Jak dlouho by měla baterie odpočívat po nabití před měřením?

Dodržení doby 12 až 24 hodin je klíčové pro ustálení chemických procesů, což zajišťuje konzistentní měření vnitřního odporu baterie.

Otázka: Jaké jsou standardní normy pro měření vnitřního odporu baterií?

V průmyslu se nejčastěji využívá norma IEC 61960, která přesně definuje metodiku a podmínky pro testování vnitřního odporu lithium-iontových baterií.

Otázka: Jak lze pomocí testeru vnitřního odporu předpovědět životnost baterie?

Pravidelné měření a zjištění nárůstu vnitřního odporu o více než 20 % oproti původní hodnotě indikuje blížící se konec provozní životnosti baterie.

Otázka: Jak ovlivňuje typ baterie přístup k měření vnitřního odporu?

Články typu 18650 vyžadují specializované držáky a přesné přístroje, zatímco běžné AA baterie lze měřit testery s měřicím proudem kolem 100 mA.

Odborná rada: Častá chyba při měření vnitřního odporu autobaterie je ponechání zapnutých spotřebičů v autě, což zkresluje výsledky. Pro koho se tato metoda hodí: pro majitele vozů a modelářů, kteří chtějí předejít náhlému selhání. Pro koho se nehodí: pro osoby bez základních znalostí práce s napětím, u nichž hrozí zkrat při neodborné manipulaci.
