Jak správně změřit kapacitu baterie: kompletní návod a tipy

Přesné měření kapacity baterie vám odhalí její skutečný stav a pomůže předejít nečekaným výpadkům vašich zařízení. Pomocí multimetru a řízeného vybíjecího cyklu snadno určíte, zda napětí baterie odpovídá parametrům výrobce, nebo zda se blíží konec její životnosti.

Jak správně změřit napětí baterie multimetrem

Pro přesné zjištění aktuálního stavu energie využijte multimetr, který spolehlivě změří napětí baterie v klidovém stavu. Pamatujte, že napětí baterie pouze indikuje úroveň nabití, nikoliv celkovou kapacitu v ampérhodinách, kterou určí až zátěžový test. Pokud vás zajímá, jak změřit kapacitu baterie elektrokola, vždy začněte tímto základním měřením stejnosměrného napětí, které vám napoví, zda je článek nabitý.

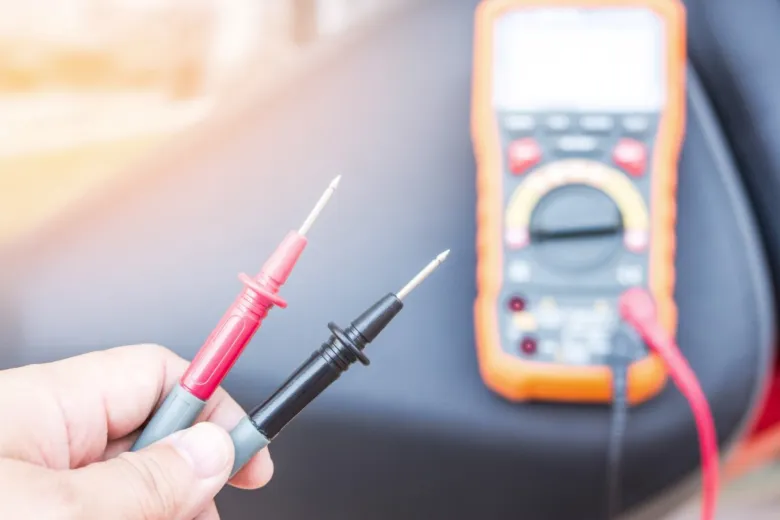

Postup měření napětí baterie multimetrem

1. Nastavení multimetru – otočte volič do sekce pro stejnosměrné napětí (označeno symbolem V s rovnou čárkou a třemi tečkami).
2. Příprava sond – zasuňte černý měřicí kabel do portu COM a červený kabel do portu označeného písmenem V.
3. Očištění kontaktů – otřete svorky baterie suchým hadříkem, abyste odstranili oxidaci nebo nečistoty bránící správnému kontaktu.
4. Připojení sond – přiložte černou sondu na záporný pól ( – ) a červenou sondu na kladný pól ( + ) baterie.
5. Odečet hodnoty – počkejte na ustálení číslic na displeji multimetru a zaznamenejte výsledné napětí.

Odborná rada: U plně nabité autobaterie očekávejte hodnotu kolem 12,6 V, zatímco u 36V Li-Ion baterie elektrokola se hodnota plného nabití pohybuje okolo 42 V. Častá chyba: při měření se nedotýkejte kovových částí sond prsty, protože tělesný odpor může zkreslit výsledek. Měření se hodí pro rychlou kontrolu stavu, ale není vhodné pro určení konce životnosti baterie, kde je nutné měřit pokles napětí pod zátěží.

Jak vyhodnotit stav a životnost baterie podle napětí

Interpretace napětí baterie představuje nejrychlejší způsob, jak zjistit kapacitu baterie a odhadnout její reálný technický stav bez nutnosti složité laboratorní diagnostiky. Podle principů popsaných v encyklopedických základech elektrochemie napětí baterie přímo indikuje její aktuální úroveň nabití.

Jak zjistit životnost baterie podle napětí?

U Li-Ion baterie elektrokola o nominálním napětí 36 V odpovídá plné nabití hodnotě 42 V. Pokud po plném nabití naměříte výrazně nižší hodnotu, životnost baterie může být snížena degradací článků. Poloviční nabití se pohybuje kolem 36 V, zatímco pokles napětí pod 30 V aktivuje ochranný obvod BMS, který baterii odpojí, aby nedošlo k jejímu hlubokému vybití. U běžné olověné autobaterie je plné nabití indikováno hodnotou 12,6 V. Pokles pod 12,4 V vyžaduje okamžité dobití, jinak hrozí sulfatace elektrod.

• Plně nabitá Li-Ion baterie: 42 V
• Střední nabití Li-Ion baterie: 36 V
• Kritické vybití Li-Ion baterie: pod 30 V
• Plně nabitá autobaterie: 12,6 V
• Nutnost dobití autobaterie: pod 12,4 V

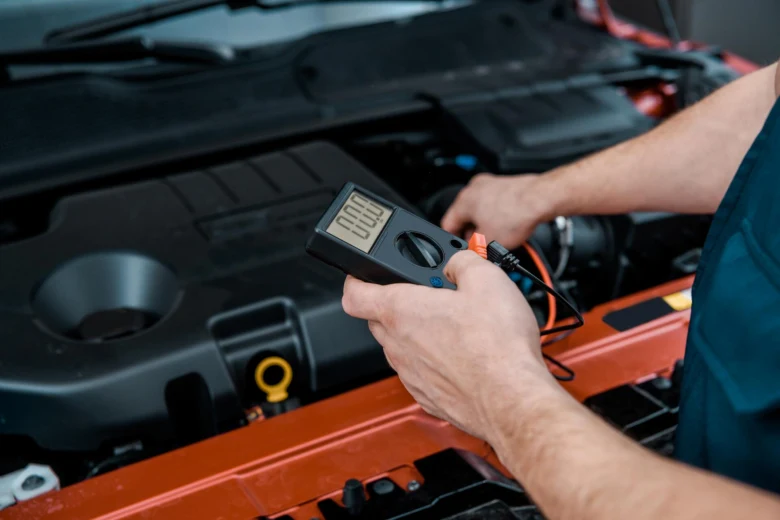

Jak poznat konec životnosti autobaterie?

Konec životnosti autobaterie spolehlivě poznáte, pokud klidové napětí trvale klesá pod 12 V, což značí ztrátu kapacity a riziko trvalého poškození. Pro přesné určení, jak zjistit stav a kapacitu baterie doma, doporučuji provést zátěžový test. Při něm autobaterii zatížíte proudem 25 A a sledujete pokles napětí. Pokud napětí klesne pod 10,5 V během velmi krátké doby, baterie již neudrží svou rezervní kapacitu.

Odborná rada: Častá chyba při měření je zanedbání teplotního vlivu. Měření kapacity baterie provádějte vždy při pokojové teplotě kolem 20 stupňů Celsia, protože při nízkých teplotách je vnitřní odpor baterie vyšší a naměřené napětí může být zkreslené. Tento postup se hodí pro majitele vozidel a elektrokol, kteří chtějí předejít nečekanému vybití, ale není vhodný pro diagnostiku poškozených článků v noteboocích či mobilech.

Více informací k tématu najdete v oficiálním zdroji: Wikipedie.

Jak provést zátěžový test baterie a co znamenají výsledky

Zátěžový test představuje nejspolehlivější způsob, jak zjistit skutečný stav a zbývající životnost baterie v reálném provozu. Zatímco běžný multimetr při měření napětí naprázdno ukáže pouze povrchové hodnoty, zátěž odhalí vnitřní odpor a schopnost článku dodávat potřebný proud.

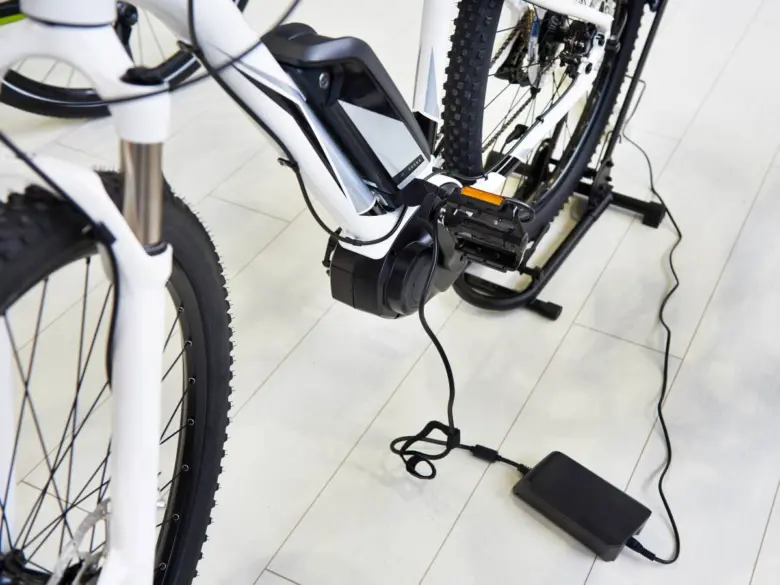

Jak provést zátěžový test baterie elektrokola?

U 36 V Li-Ion baterie elektrokola slouží zátěžový test k ověření stability napětí pod zátěží, která simuluje jízdu do kopce. Pokud při zapnutém motoru napětí baterie poklesne pod 33 V, signalizuje to vysoký vnitřní odpor článků a pokročilé opotřebení. Správné měření kapacity baterie v tomto případě vyžaduje připojení zátěžového členu nebo jízdu v terénu se sledováním napěťových špiček. Častá chyba: měření pouze v klidovém stavu, kdy napětí může vypadat zdravě, i když je kapacita kriticky nízká.

Jak interpretovat výsledky zátěžového testu autobaterie?

Profesionální testování autobaterie probíhá konstantním zatížením 25 A, přičemž sledujeme čas, za který napětí baterie poklesne na 10,5 V. Tato doba v minutách definuje rezervní kapacitu, která přímo vypovídá o startovací schopnosti vozu. Na co si dát pozor: test provádějte vždy při teplotě kolem 20 stupňů Celsia, protože teplotní vliv měření může výsledky výrazně zkreslit. Pokud autobaterie nedosáhne stanoveného času, její životnost baterie je u konce a hrozí selhání při prvních mrazech. Tento postup je vhodný pro majitele vozů, kteří chtějí zjistit stav a kapacitu baterie doma, avšak vyžaduje přesný zátěžový tester. Pro koho se test hodí vs pro koho NE: zátěžový test je ideální pro diagnostiku starších akumulátorů, ale u zcela nových, plně nabitých baterií může být zbytečně stresující.

Rozdíly v měření kapacity Li-Ion a olověných baterií

Způsob, jakým určíte reálný stav zdroje energie, závisí na jeho chemickém složení a konstrukci. U olověných autobaterií se kapacita udává v ampérhodinách (Ah) a často se ověřuje pomocí rezervní kapacity, která vyjadřuje počet minut, po které baterie udrží proud 25 A při napětí nad 10,5 V. Naproti tomu u Li-Ion baterií, které najdete v mobilních zařízeních či elektrokolech, je klíčové přesné sledování napětí baterie v průběhu celého vybíjecího cyklu.

Specifika měření různých typů baterií

• Olověné baterie: Kapacita se standardně měří zátěžovým testem, který simuluje startovací proud a ověřuje pokles napětí pod zátěží.
• Li-Ion baterie: Pro správné měření kapacity Li-Ion baterie je nutné použít dedikovaný tester, který provede řízené vybití a následné nabití na nominální hodnoty.
• Elektrokola: Pokud vás zajímá, jak změřit kapacitu baterie elektrokola, postup vyžaduje měření celkové dodané energie při definovaném odběru proudu.

Odborná rada: Při práci s olověnými akumulátory je častá chyba podcenění vlivu teploty na výslednou kapacitu, proto vždy provádějte měření při pokojové teplotě kolem 20 °C. Tento postup měření kapacity baterie multimetrem se hodí pro rychlý orientační test napětí, ale pro zjištění reálné Ah kapacity je nezbytný zátěžový tester. Zatímco u mobilů vám k odhadu životnosti baterie pomůže softwarová diagnostika, u olověných článků musíte fyzicky ověřit jejich schopnost udržet napětí při zátěži. Měření kapacity baterie se nehodí pro uživatele bez základního vybavení, jelikož neodborná manipulace s olověnými články může vést k jejich trvalému poškození.

Doporučené postupy a bezpečnost při měření baterií

Přesné měření kapacity baterie vyžaduje nejen kvalitní měřicí přístroje, ale také důslednou přípravu povrchů a dodržování bezpečnostních protokolů. Čisté svorky výrazně zlepšují elektrický kontakt a eliminují chyby způsobené přechodovým odporem, které by jinak zkreslily napětí baterie.

Jak kalibrovat multimetr pro přesné měření

Pravidelná kalibrace multimetru zaručuje přesnost naměřených hodnot, což je klíčové pro správné určení stavu, v jakém se nachází vaše Li-Ion baterie či olověný akumulátor. Před započetím práce vždy zkontrolujte integritu měřicích sond a nastavení nulového bodu.

1. Přepnutí voliče – nastavte multimetr do režimu měření stejnosměrného napětí (DC V).
2. Nastavení nulového bodu – propojte měřicí sondy k sobě a ověřte, zda displej ukazuje 0,00 V.
3. Kontrola rozsahů – zvolte rozsah vyšší, než je očekávané napětí baterie, abyste předešli poškození přístroje.
4. Ověření baterie v multimetru – ujistěte se, že interní napájení přístroje je dostatečné pro stabilní provoz.

Odborná rada: Častá chyba spočívá v měření zoxidovaných kontaktů, což vede k falešně nízkým výsledkům. Vždy očistěte svorky jemným smirkovým papírem nebo lihem.

Tento postup měření kapacity baterie multimetrem se hodí pro kutily provádějící diagnostiku doma, nikoliv však pro profesionální testování vysokokapacitních průmyslových úložišť, kde je nutný zátěžový test. Při manipulaci s bateriemi vždy používejte ochranné brýle a vyhněte se zkratování pólů kovovými předměty. Správná péče o měřicí přístroje prodlužuje jejich životnost a zajišťuje spolehlivé výsledky.

Vliv teploty na měření kapacity baterie

Přesnost měření kapacity baterie přímo souvisí s okolní teplotou, při které test provádíte. Ideální podmínky pro měření kapacity baterie představuje teplota v rozmezí 20 až 25 °C. Při nízkých teplotách dochází ke zvýšení vnitřního odporu, což uměle snižuje napětí baterie a zkresluje výsledky zátěžového testu. Naopak vysoké teploty mohou vést k dočasnému zvýšení chemické aktivity, což poskytuje nereálné hodnoty o stavu článku.

• Skladujte baterii před testem alespoň 4 hodiny při pokojové teplotě.
• Vyhněte se měření Li-Ion baterie ihned po nabíjení, kdy je teplota článku přirozeně zvýšená.
• Provádějte měření v suchém prostředí bez přímého slunečního záření.

Odborná rada: Častá chyba spočívá v měření kapacity baterie v mrazivém prostředí, kde naměřená hodnota neodpovídá reálné kapacitě pro běžný provoz. Pokud potřebujete přesný postup měření kapacity baterie multimetrem, vždy zohledněte tepelnou stabilizaci, abyste správně odhadli životnost baterie a předešli chybným závěrům o jejím konci. Toto měření se hodí pro diagnostiku technického stavu, ale není vhodné pro baterie vystavené extrémním vnějším vlivům.

Časté dotazy a odpovědi k měření kapacity baterie

Otázka: Jak měřit kapacitu baterie doma bez speciálního přístroje?

Použijte multimetr nastavený na stejnosměrné napětí, připojte černý hrot na záporný a červený na kladný terminál, změřte napětí a vyhodnoťte podle tabulek: například 12,6 V je plně nabitá autobaterie.

Otázka: Jak zjistím životnost baterie podle měření kapacity?

Životnost lze odhadnout podle poklesu napětí pod kritické hodnoty, například u Li-Ion baterií napětí pod 3,6 V v zátěži indikuje částečné opotřebení.

Otázka: Jak změřit kapacitu AA baterie?

Změřte napětí pomocí multimetru, plná AA baterie má napětí přibližně 1,5 V, výrazný pokles pod 1,2 V signalizuje vybití.

Otázka: Jak poznat konec životnosti autobaterie?

Pokud při zátěžovém testu proudem 25 A napětí klesne pod 10,5 V a doba rezervní kapacity je méně než 90 minut u 60 Ah baterie, je baterie na konci životnosti.

Otázka: Jak změřit kapacitu baterie elektrokola?

Měřte napětí v klidovém stavu, plně nabitá Li-Ion baterie má cca 42 V, při zátěži by nemělo klesnout pod 33 V.

Otázka: Jak správně kalibrovat multimetr pro měření baterie?

Nastavte multimetr na DC napětí, připojte sondy k referenčnímu zdroji, upravte nulový bod dle manuálu a ověřte hodnoty před měřením baterie.

Otázka: Jak ovlivňuje teplota přesnost měření kapacity baterie?

Optimální měření kapacity baterie probíhá při 18 až 25 °C, mimo tento rozsah může být výsledek nepřesný kvůli vlivu teploty na vnitřní odpor.

Otázka: Jak bezpečně manipulovat s bateriemi při měření kapacity?

Používejte ochranné rukavice, čistěte zoxidované svorky, vyhněte se zkratům a dodržujte správný postup připojení měřicích přístrojů.

Otázka: Jak zjistit kapacitu baterie telefonu?

Většina telefonů nabízí diagnostiku v nastavení, kapacitu lze také odhadnout přesným měřením napětí baterie, kdy plná kapacita odpovídá nominální hodnotě výrobce.

Otázka: Jaké jsou rozdíly v měření kapacity Li-Ion a olověných baterií?

Li-Ion se měří napětím a stavem nabití, olověné autobaterie vyžadují zátěžový test s měřením kapacity v ampérhodinách.

Otázka: Jak provést zátěžový test baterie a co znamenají výsledky?

Pro zátěžový test použijte odpor odpovídající kapacitě po dobu 1 hodiny a sledujte pokles napětí; pokud napětí klesne pod 1,0 V u článku 18650, kapacita je nízká.

Otázka: Jak kalibrovat měřicí přístroje pro přesné měření kapacity baterie?

Kalibraci multimetru proveďte pomocí přesného zdroje 1,5 V a odporu 10 Ω; nastavte přístroj tak, aby naměřené hodnoty odpovídaly standardům s odchylkou do 1 %.

Odborná rada: Častá chyba je měření napětí ihned po odpojení nabíječky, kdy je napětí falešně vysoké; vyčkejte alespoň 30 minut. Měření se hodí pro diagnostiku stavu, ale pro přesné zjištění kapacity v Ah je nutný vybíjecí tester.
