Jak správně zkontrolovat snímač diferenčního tlaku DPF
Snímač diferenčního tlaku DPF je klíčový pro správnou funkci filtru pevných částic a předčasná kontrola dokáže zabránit vážným poruchám. Správná diagnostika a měření diferenčního tlaku DPF hodnot vám pomůže odhalit závady včas a ušetřit náklady na opravy. Naučíte se, jak provést kontrolu snímače tlaku efektivně a přesně.
🔍 Nejdůležitější fakta
- Snímač diferenčního tlaku měří tlakový rozdíl před a za DPF filtrem, což pomáhá odhadnout jeho zanesení.
- Vadný snímač způsobuje příznaky jako rozsvícená kontrolka motoru a nouzový režim s omezením výkonu.
- Diagnostika zahrnuje kontrolu tlakových hadiček, analýzu živých dat a reakci snímače při různých otáčkách motoru.
- Správné hodnoty diferenčního tlaku se liší podle stavu filtru a provozních podmínek vozidla.
- Pro fyzickou kontrolu je potřeba zkontrolovat stav hadiček, membrány snímače a elektroniky, ideálně s diagnostickým přístrojem.
Co je snímač diferenčního tlaku a jak funguje
Snímač diferenčního tlaku měří rozdíl tlaků výfukových plynů před a za filtrem pevných částic (DPF). Tento tlakový rozdíl přímo odráží míru zanesení filtru nespalitelným popílkem. Snímač obsahuje membránu, na kterou působí tlak z obou stran přes dvě tlakové trubičky vedoucí výfukové plyny. Membrána se ohýbá podle velikosti rozdílu tlaků a tím mění elektrický odpor polovodičového pásku připevněného k membráně. Změna odporu se převádí na elektrický signál, který řídicí jednotka motoru využívá pro přesné řízení regenerace DPF.
Součástí snímače je také elektronický filtr, který vyhlazuje pulzace tlaků způsobené nepravidelným prouděním výfukových plynů. Tento filtr zabraňuje kolísání signálu a zajišťuje stabilní měření. Levnější náhradní snímače často elektronický filtr postrádají, což vede k chybám v diagnostice a nesprávné funkci regenerace filtru.
Membrána a tlakové hadičky jsou klíčové pro přesné měření diferenčního tlaku DPF hodnot. Kontrola snímače proto zahrnuje test snímače diferenčního tlaku a důkladnou kontrolu tlakových hadiček na praskliny, uvolnění nebo zanesení kondenzátem a sazem. Vadný snímač diferenčního tlaku může způsobit nesprávné diagnostické údaje, což vede k častým nebo nedokončeným regeneracím filtru a zvýšené spotřebě paliva.
Jak funguje a jak se kontroluje snímač diferenčního tlaku
Při diagnostice se ověřují hodnoty diferenčního tlaku DPF a elektrické signály ze snímače, aby bylo možné zjistit jeho funkčnost. Kontrola zahrnuje sledování reakce snímače při různých otáčkách motoru a porovnání naměřených dat s očekávanými hodnotami. Diagnostika také vyžaduje kontrolu tlakových hadiček, protože jejich poškození nebo ucpání může zkreslit měření.
Tip: Častou chybou je přehlížení stavu tlakových hadiček, které se mohou prasknout nebo uvolnit, což vede k falešným hodnotám diferenčního tlaku a nesprávné regeneraci DPF. Proto je kontrola hadiček stejně důležitá jako samotný test snímače.
Diagnostické kódy závad jako P2452, P2453 a P2454 pomáhají přesně identifikovat poruchy snímače diferenčního tlaku. Pro správnou funkci a dlouhou životnost filtru doporučuji používat originální snímače s elektronickým filtrem, které zajišťují stabilní a přesné měření.
Snímač diferenčního tlaku je nezbytný pro správnou regeneraci DPF a udržení optimálního výkonu motoru. Pravidelná kontrola snímače a jeho tlakových hadiček je klíčová zejména u vozidel starších než 5 let, kde se poruchy snímače a jeho vedení vyskytují častěji. Pro vozidla s novým nebo bezproblémovým DPF snímačem není častá kontrola nutná, pokud neprojevují diagnostické chyby.
Typické příznaky vadného snímače diferenčního tlaku
Vadný snímač diferenčního tlaku způsobuje konkrétní poruchy, které přímo ovlivňují funkci filtru pevných částic (DPF) a provoz motoru. Mezi hlavní příznaky patří rozsvícení kontrolky motoru (kód chyby často P2452 až P2454), aktivace nouzového režimu s omezením výkonu motoru na přibližně 50-60 % běžného výkonu a zvýšená spotřeba paliva až o 10-15 % v důsledku nesprávných hodnot diferenčního tlaku. Časté nebo předčasné regenerace DPF, které probíhají i při nízkém zatížení motoru, rovněž signalizují poruchu snímače.
Nelogicky vysoké hodnoty diferenčního tlaku, například přesahující 2000 Pa při běžném provozu, často indikují poškození snímače nebo netěsnosti tlakových hadiček DPF. Tyto nesprávné údaje vedou k nesprávnému vyhodnocení stavu filtru a mohou způsobit zbytečné spouštění regenerace nebo dokonce předčasné vyřazení DPF z provozu.
Návod na kontrolu snímače diferenčního tlaku
- Rozsvícená kontrolka motoru – signalizuje chybu snímače, často s diagnostickými kódy P2452, P2453, P2454
- Aktivace nouzového režimu – omezení výkonu motoru na 50-60 % běžného výkonu pro ochranu motoru
- Zvýšená spotřeba paliva – až o 10-15 % kvůli nesprávným hodnotám diferenčního tlaku a častým regeneracím
- Časté regenerace filtru DPF – spouštění i při nízkém zatížení motoru nebo krátké intervaly mezi regeneracemi
- Nelogicky vysoké hodnoty diferenčního tlaku – přes 2000 Pa při nízkém zatížení, nesoulad s reálným stavem filtru
Správná diagnostika snímače diferenčního tlaku vyžaduje měření živých dat pomocí diagnostického přístroje, kontrolu integrity tlakových hadiček (hledání prasklin, uvolnění nebo zanesení kondenzátem a sazem) a porovnání naměřených hodnot s technickými normami výrobce. Častá chyba je zaměňování poruchy snímače za závadu samotného DPF, což vede k zbytečné výměně filtru.
Tip: Provoz vozidel starších 5 let vykazuje vyšší riziko závad na snímači a tlakových hadičkách, proto se doporučuje pravidelná kontrola při každé servisní prohlídce. Provozovatelé vozidel s častými problémy regenerace DPF by měli nejprve ověřit stav snímače diferenčního tlaku, než přistoupí k drahým opravám filtru.
Správná funkce snímače je zásadní pro optimální regeneraci a dlouhou životnost DPF. Proto je nezbytné používat originální snímače s elektronickým filtrem signálu, které minimalizují chyby měření způsobené pulzacemi výfukových plynů.

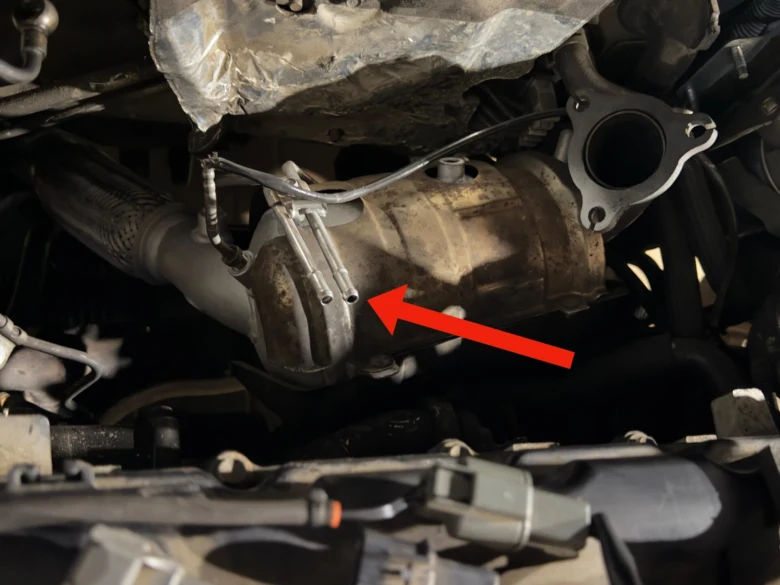

Jak zkontrolovat tlakové hadičky a jejich stav
Tlakové hadičky snímače diferenčního tlaku DPF jsou klíčové pro přesné měření diferenčního tlaku DPF hodnoty. Praskliny nebo uvolnění těchto hadiček často vedou k chybám měření a nesprávné diagnostice DPF snímače. Zanesení hadiček může dále ovlivnit správnou funkci snímače tlaku a zkomplikovat test snímače diferenčního tlaku. Pro správnou kontrolu snímače diferenčního tlaku u DPF doporučuji pravidelně vizuálně prohlédnout hadičky na praskliny, netěsnosti a pevné usazení, zároveň je vhodné ověřit, zda nejsou zanesené nečistotami nebo deštěm. Taková údržba snižuje riziko vadného snímače diferenčního tlaku a prodlužuje životnost celého systému.
Krok za krokem: Jak fyzicky otestovat snímač diferenčního tlaku
Kontrola snímače diferenčního tlaku DPF vyžaduje systematický přístup zahrnující vizuální prohlídku, test tlakových hadiček, měření elektrického signálu a následné vyhodnocení dat pomocí diagnostického přístroje. Níže najdete detailní návod, jak správně zkontrolovat snímač diferenčního tlaku u DPF.
Příprava na kontrolu
Nejprve si připravte diagnostický přístroj schopný měřit elektrický signál snímače tlaku DPF. Dbejte na bezpečnost – motor musí být vypnutý a vozidlo zajištěné proti pohybu. Zajistěte přístup ke snímači a tlakové hadičky, které spojují snímač s filtrem pevných částic.
Kontrola tlakových hadiček
Vizuálně zkontrolujte tlakové hadičky na praskliny, uvolnění nebo zanesení nečistotami. Prasklé nebo uvolněné hadičky mohou způsobit nesprávné hodnoty diferenčního tlaku DPF. Pečlivě prověřte také spoje hadiček, aby nedocházelo k únikům vzduchu.
Měření elektrického signálu snímače
- Připojte diagnostický přístroj k snímači diferenčního tlaku.
- Spusťte měření a sledujte elektrický signál, který odpovídá diferenčnímu tlaku DPF.
- Porovnejte naměřené hodnoty s doporučenými diferenčními tlak DPF hodnotami uvedenými v technické dokumentaci vozidla.
- Pokud signál vykazuje nestabilitu nebo mimořádné odchylky, může jít o vadný snímač diferenčního tlaku.
Vyhodnocení a další kroky
Na základě naměřených hodnot rozhodněte o nutnosti čištění nebo výměny snímače. Častá chyba je přehlížení závad tlakových hadiček, které mohou neprávem vést k výměně celého snímače. Provoz s vadným snímačem narušuje správnou regeneraci filtru pevných částic a může způsobit vyšší emise.
Jak interpretovat živá data ze snímače v diagnostickém softwaru
Jak správně interpretovat živá data ze snímače diferenčního tlaku v diagnostickém softwaru vám umožní přesně vyhodnotit stav filtru pevných částic (DPF) a funkci samotného snímače. Živé hodnoty se mění podle aktuální fáze provozu vozidla a typu motoru, proto je klíčové znát jejich správný rozsah.
Jak správně číst živá data ze snímače diferenčního tlaku
Živá data ze snímače tlaku DPF zobrazují aktuální diferenční tlak v pascalech (Pa), který diagnostický software průběžně sleduje. Při volnoběhu motoru se obvykle pohybují kolem 10 Pa, při běžné jízdě stoupají na 40 až 60 Pa a během regenerace filtru mohou dosáhnout až 150 Pa. Tyto hodnoty závisí na typu vozidla a provozní fázi – například u některých dieselových motorů mohou být na volnoběhu hodnoty nižší. Správná interpretace živých dat pomáhá odhalit nesrovnalosti, které mohou signalizovat vadný snímač diferenčního tlaku nebo problémy s DPF filtrem.
| Fáze provozu | Typické hodnoty diferenčního tlaku (Pa) | Význam hodnoty |
|---|---|---|
| Volnoběh | 5-15 | Normální nízký tlak |
| Běžná jízda | 40-60 | Standardní provozní tlak |
| Regenerace DPF | 100-150 | Zvýšený tlak při regeneraci |
Nejčastější problémy při interpretaci dat ze snímače diferenčního tlaku
Chybná diagnostika DPF snímače často vzniká kvůli neznalosti správných diferenčních tlaků v různých režimech provozu vozidla. Další častou příčinou jsou nesprávná data způsobená špatnou kalibrací snímače nebo poškozenými tlakových hadičkami DPF. Takové nesprávné hodnoty mohou vést k falešným závěrům o stavu filtru a zbytečným servisním zásahům, které zvyšují náklady na opravu. Proto při kontrole snímače tlaku DPF doporučuji vždy ověřit správnost kalibrace a stav tlakových vedení.
Doporučené hodnoty diferenčního tlaku pro různé fáze provozu
Doporučené hodnoty diferenčního tlaku se liší podle fáze provozu filtru pevných částic (DPF) a jsou klíčové pro správnou diagnostiku a kontrolu snímače tlaku DPF. Při volnoběhu motoru by měl být diferenční tlak kolem 10 Pa, což značí nízký odpor filtru. Během běžné jízdy se hodnoty pohybují okolo 50 Pa, což odráží normální průchod výfukových plynů filtrem. Regenerace DPF zvyšuje tlak až na zhruba 150 Pa, protože filtr se čistí od nahromaděných pevných částic.
Pravidelná kontrola snímače diferenčního tlaku DPF pomáhá odhalit případné závady, například vadný snímač diferenčního tlaku nebo ucpání filtru, které se projeví výrazným zvýšením tlaku. Správné hodnoty snímače diferenčního tlaku u DPF jsou proto nezbytné pro efektivní test snímače diferenčního tlaku a celkovou diagnostiku DPF snímače.
| Fáze provozu | Doporučený diferenční tlak (Pa) | Význam hodnoty |
|---|---|---|
| Volnoběh | 8-12 | Nízký odpor, čistý filtr |
| Běžná jízda | 40-60 | Normální provoz filtru |
| Regenerace DPF | 120-160 | Zvýšený tlak, aktivní čištění filtru |
Jak zkontrolovat hodnoty snímače diferenčního tlaku DPF
Pro správnou kontrolu hodnot snímače diferenčního tlaku je potřeba měřit tlakové hodnoty v jednotlivých fázích provozu a porovnat je s doporučenými normami. V případě výrazného odchýlení od těchto hodnot je vhodné provést diagnostiku DPF snímače nebo kontrolu tlakových hadiček DPF, které mohou ovlivnit výsledky měření.
Možnosti kalibrace snímače a její doporučená frekvence
Kalibrace snímače diferenčního tlaku je nezbytná zejména při výměně snímače nebo pokud diagnostika DPF snímače ukazuje nesprávné diferenční tlak DPF hodnoty. Výrobce vozidla obvykle doporučuje provádět kalibraci každých 50 000 km, což pomáhá zajistit přesnost naměřených dat a správnou funkci filtru pevných částic. Správná kontrola snímače tlaku DPF a jeho kalibrace patří k základním krokům prevence problémů s regenerací filtru.
Jak se provádí kontrola snímače diferenčního tlaku v autě
- Připojte diagnostický přístroj k palubnímu systému vozidla a načtěte hodnoty diferenčního tlaku
- Porovnejte naměřené hodnoty s doporučenými parametry výrobce
- Pokud hodnoty neodpovídají, proveďte test snímače diferenčního tlaku nebo jeho kalibraci
- V případě podezření na vadný snímač diferenčního tlaku je vhodné zajistit jeho výměnu a následnou kalibraci
Tip: Kalibrace snímače by se měla provést vždy po výměně, jinak hrozí nesprávné údaje, které mohou zkomplikovat regeneraci filtru pevných částic. Doporučuji konzultovat postup s autorizovaným servisem.
Tipy na prevenci poškození snímače a tlakových hadiček
Tipy pro kontrolu snímače diferenčního tlaku DPF filtru
- Provádějte vizuální kontrolu tlakových hadiček na praskliny, uvolnění a zanesení kondenzátem nebo sazem při každé diagnostice snímače diferenčního tlaku
- Vyvarujte se nadměrnému ohýbání, tahání a kroucení tlakových hadiček během servisu, protože mechanické poškození je častou příčinou nesprávných hodnot
- Při testu snímače diferenčního tlaku ověřte, že naměřené diferenční tlak DPF hodnoty odpovídají specifikacím výrobce vozidla a reagují na změny otáček motoru
- Vyměňte tlakové hadičky při prvních známkách poškození nebo ztvrdnutí, protože zanedbané hadičky zkracují životnost snímače a mohou způsobit falešné chyby
- Používejte originální snímače s integrovaným elektronickým filtrem pro správné vyhlazení signálu a minimalizaci chyb v měření
Tip: Pravidelná vizuální kontrola a pečlivá manipulace s tlakových hadičkami a snímačem diferenčního tlaku umožní včas odhalit mechanické závady a zabrání falešným diagnostickým chybám, které by mohly vést k nesprávné regeneraci filtru pevných částic.
Časté dotazy (FAQ)
Časté dotazy (FAQ) k správné kontrole snímače diferenčního tlaku
Otázka: Jak často je potřeba kontrolovat snímač diferenčního tlaku DPF?
Kontrolu snímače tlaku DPF doporučujeme provádět při každé servisní prohlídce nebo přibližně každých 20 000 km.
Otázka: Jaké jsou správné hodnoty diferenčního tlaku při volnoběhu a běžné jízdě?
Diferenční tlak DPF hodnoty by měly být kolem 10 Pa při volnoběhu a 50 Pa během běžné jízdy, přičemž při regeneraci mohou dosahovat až 150 Pa.
Otázka: Co znamená rozsvícená kontrolka motoru v souvislosti se snímačem diferenčního tlaku?
Rozsvícení kontrolky často značí vadný snímač diferenčního tlaku, který poskytuje nesprávné údaje a ovlivňuje diagnostiku DPF snímače.
Otázka: Jak poznám, že jsou tlakové hadičky snímače poškozené?
Poškození tlakových hadiček lze odhalit vizuální kontrolou prasklin, uvolnění nebo zanesení, což ovlivňuje přesnost měření diferenčního tlaku.
Otázka: Jak otestovat snímač diferenčního tlaku pomocí diagnostického přístroje?
Připojte diagnostický přístroj ke snímači a sledujte živá data během různých otáček motoru, poté je porovnejte s doporučenými hodnotami.
Otázka: Co dělat, pokud jsou naměřené hodnoty diferenčního tlaku mimo doporučené limity?
V případě odchylek je vhodná výměna snímače za originální díl nebo jeho odborné vyčištění, aby byla zachována správná funkce DPF.
Otázka: Je možné kalibrovat snímač diferenčního tlaku sám?
Kalibraci snímače tlaku DPF by měl provádět odborný servis, zvláště po výměně nebo při zjištění nesprávných dat.
Otázka: Jaký vliv má vadný snímač na emise vozidla?
Vadný snímač diferenčního tlaku způsobuje nesprávnou regeneraci filtru pevných částic, což vede ke zvýšeným emisím a porušení emisních norem.
Otázka: Může nesprávná funkce snímače ovlivnit spotřebu paliva?
Ano, chybné údaje často vedou k častějším regeneracím DPF, což zvyšuje spotřebu paliva.
Otázka: Jak zabránit poškození snímače diferenčního tlaku a tlakových hadiček?
Pravidelná vizuální kontrola a opatrná manipulace s tlakové hadičkami prodlužují životnost snímače a minimalizují riziko poškození.
Otázka: Co je to nouzový režim v souvislosti se snímačem diferenčního tlaku?
Nouzový režim omezuje výkon motoru, pokud diagnostika DPF snímače detekuje vadný snímač nebo nesprávné hodnoty tlaku.
Otázka: Jak poznat, že DPF filtr je potřeba vyčistit nebo vyměnit?
Pokud diferenční tlak DPF hodnoty přesahují 150 Pa při regeneraci, signalizuje to zanesení filtru vyžadující čištění nebo výměnu.
Otázka: Jak zkontrolovat snímač diferenčního tlaku správně?
Návod na kontrolu snímače diferenčního tlaku zahrnuje vizuální kontrolu hadiček, diagnostiku pomocí přístroje a porovnání naměřených hodnot s normami výrobce.
