Jak určit fázi a nulový vodič několik způsobů pro elektrikáře
Určení fáze a nulového vodiče je základním krokem při práci s elektroinstalací, který zajišťuje bezpečnost a správnou funkci zařízení. Elektrikářům pomáhají různé metody včetně použití zkoušečky napětí či speciálních měřicích přístrojů, které přesně identifikují jednotlivé vodiče. Správné rozlišení vodičů minimalizuje riziko úrazu i poškození elektroinstalace.
💡 Klíčové informace
- Fázový vodič (L) je v jednofázové síti 230 V nejčastěji hnědý, nulový vodič (N) má modrou izolaci.
- Kontrolní světlo s žárovkou pomůže určit fázi, ale je nutná maximální opatrnost kvůli riziku úrazu.
- Metoda s bramborem využívá 1 MΩ odpor a dva 50 cm dráty, výsledky jsou viditelné za 5-10 minut.
- Indikační šroubovák může reagovat i na indukované napětí, proto není stoprocentně spolehlivý.
- Elektroinstalace po roce 2009 by měla mít nulový vodič přivedený do vypínačové krabice podle normy ČSN 33 2130.
Jak rozpoznat fázi a nulový vodič podle barevného značení
Jak poznat fázi a nulový vodič podle barevného značení představuje základní krok při práci s elektroinstalací podle platné ČSN normy 33 2000-5-51 a mezinárodního standardu IEC 60446. V současných jednofázových instalacích 230 V je fázový vodič (L) označen hnědou barvou, nulový vodič (N) modrou a ochranný vodič (PE) žlutozelenou izolací. V třífázových rozvodech 400 V jsou fáze barevně rozlišeny jako L1 (hnědá), L2 (černá) a L3 (šedá). Toto barevné značení je závazné a usnadňuje bezpečnou identifikaci vodičů při montáži i údržbě elektroinstalace.
V elektroinstalacích instalovaných před rokem 2000 se však často vyskytují vodiče bez jednotného barevného značení, například černé nebo bílé vodiče, což vyžaduje vždy ověřit funkci vodičů měřením. Barva izolace není stoprocentní zárukou správného zapojení, protože může dojít k chybám při instalaci nebo opravách.
| Funkce vodiče | Barva podle IEC a ČSN | Popis |
|---|---|---|
| Fázový vodič (L) | Hnědá (jednofázová), hnědá/černá/šedá (třífázová) | Vodič přivádějící střídavé napětí 230 V nebo 400 V |
| Nulový vodič (N) | Modrá | Vodič vracející proud zpět do rozvodné sítě |
| Ochranný vodič (PE) | Žlutozelená | Vodič pro ochranu před úrazem elektrickým proudem |
Jak se značí fáze L a nulový vodič N v elektroinstalaci
Barevné značení vodičů podle ČSN normy výrazně zjednodušuje orientaci v elektroinstalaci a minimalizuje riziko chybného zapojení. Elektrikář by však nikdy neměl spoléhat pouze na barvu izolace, protože nesprávné zapojení nebo starší instalace mohou vést k záměně vodičů. Proto je nezbytné vždy ověřit funkci vodičů pomocí měřicích přístrojů, jako je zkoušečka napětí nebo multimetr.
Tip: Častou chybou je spoléhání se výhradně na barevné značení bez ověření měřením, což může vést k nebezpečnému záměně fáze a nuláku. Proto doporučuji vždy kombinovat vizuální kontrolu s měřením napětí.
Pro koho se barevné značení hodí: Pro novější a správně provedené elektroinstalace s platnou ČSN normou.
Pro koho není spolehlivé: Pro starší elektroinstalace bez jednotného barevného značení nebo po neodborných opravách, kde je nutné vždy použít měření vodičů.
Bezpečnost práce s elektřinou vyžaduje, aby elektrikář používal barevné značení jako první orientační krok a následně potvrdil identifikaci vodičů měřicím přístrojem. Pouze tak lze bezpečně určit, který vodič je fáze a který nulák.
Jak určit fázi a nulový vodič pomocí měřicích přístrojů
Pro správné určení fázového (L) a nulového (N) vodiče v elektroinstalaci je nezbytné využít specializované měřicí přístroje, které poskytují přesné a bezpečné výsledky. Mezi nejčastěji používané nástroje patří multimetr, zkoušečka napětí a indikační šroubovák. Každý z těchto přístrojů má specifické využití a omezení, která je nutné respektovat, zejména z hlediska bezpečnosti práce s elektřinou.
Jak používat multimetr k určení fáze a nulového vodiče
Multimetr umožňuje přesné měření napětí mezi vodiči. Standardní síťové napětí mezi fázovým vodičem (L) a nulovým vodičem (N) v jednofázové 230V síti by mělo být přibližně 230 V AC. Postup je následující: jedna měřicí sonda se připojí na podezřelý fázový vodič, druhá na nulový vodič nebo ochranný vodič (PE). Pokud multimetr ukáže napětí kolem 230 V, vodič připojený k první sondě je fázový, zatímco vodič na druhé sondě je nulový. Pokud je mezi vodiči napětí blízké nule, jedná se pravděpodobně o nulový vodič nebo ochranný vodič. Tento způsob měření vyžaduje znalost správného připojení sond a dodržení bezpečnostních pravidel, včetně používání izolačních rukavic a ověření stavu měřicího přístroje. Barevné značení vodičů (hnědá, černá nebo šedá pro fázi a modrá pro nulák) by mělo být vždy ověřeno měřením, protože barevná izolace nemusí být spolehlivá, zejména ve starších instalacích.
Použití zkoušečky a indikačního šroubováku při identifikaci fáze
Zkoušečka napětí je rychlý nástroj, který indikuje přítomnost napětí na vodiči pomocí světelné nebo zvukové signalizace. Při přiložení zkoušečky na fázový vodič se rozsvítí kontrolka, zatímco na nulovém vodiči by kontrolka neměla svítit. Indikační šroubovák funguje na podobném principu, ale reaguje i na indukované napětí, což může vést k falešně pozitivním výsledkům a nesprávné identifikaci vodiče. Proto se indikační šroubovák nehodí jako jediný nástroj pro určení fáze a nuláku a výsledky měření je vhodné ověřit multimetrickým měřením. Při práci se zkoušečkou a indikačním šroubovákem je nutné používat izolační rukavice a nepřijít do kontaktu s holými vodiči. Kontrola funkčnosti přístrojů před použitím je rovněž nezbytná pro zajištění bezpečnosti.
- Tip: Pro maximální spolehlivost určení fáze a nulového vodiče doporučuji kombinovat měření zkoušečkou napětí a multimetrickým měřením a vždy výsledky vzájemně ověřit.
Podle odborných zdrojů, například portálu Eagri.cz, správné a bezpečné používání měřicích přístrojů výrazně snižuje riziko úrazu elektrickým proudem a minimalizuje chyby při identifikaci vodičů.
Praktické metody určování fáze a nuláku bez měřicích přístrojů
Pro elektrikáře existují způsoby určení fáze a nulového vodiče i bez speciálních měřicích přístrojů. Praktický postup pro rozpoznání fáze a nulového vodiče lze realizovat například pomocí kontrolního světla nebo netradiční metody s bramborem. Vždy však dodržujte bezpečnost práce s elektřinou a používejte izolační rukavice.

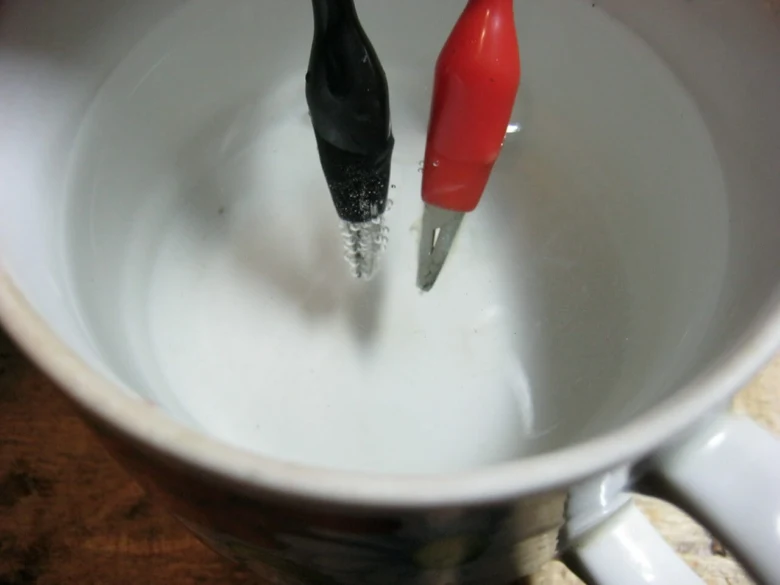

Metoda s bramborem pro určení fáze a nuláku
Tato metoda využívá brambor jako přírodní odpor s hodnotou přibližně 1 MΩ a dva asi 50 cm dlouhé dráty. Vodiče se připojí k bramboru, který se chová jako rezistor v obvodu. Po 5-10 minutách se na základě reakce – například změny barvy nebo slabého elektrického jiskření – pozná, který vodič je fázový a který nulový. Metoda je pomalá a méně přesná, ale v nouzi může posloužit tam, kde není k dispozici zkoušečka napětí nebo jiné vybavení.
Na co si dát pozor: často se zapomíná na správné upevnění drátů a na to, že nesprávná manipulace může vést k chybnému určení. Proto je třeba postupovat opatrně a neexperimentovat s živými vodiči bez vypnutí jističe.
Použití kontrolního světla k identifikaci fáze

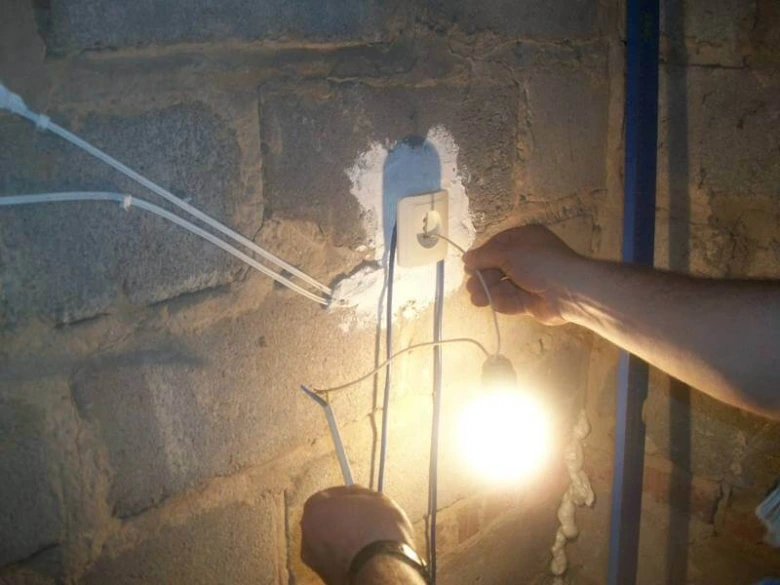

Kontrolní světlo představuje jednoduchý nástroj, který pomáhá rychle určit fázový vodič v elektroinstalaci. Připojí se mezi zkoumaný vodič a zemnící vodič. Pokud kontrolní světlo svítí, vodič je fázový. Tato metoda patří k nejběžnějším způsobům určení fáze a nulového vodiče v terénu bez sofistikovaného měřícího přístroje.
Bezpečnost práce s elektřinou je nezbytná – vždy používejte izolační rukavice a před manipulací vypněte jistič. Nesprávné připojení či dotek vodičů může způsobit úraz elektrickým proudem. Kontrolní světlo neidentifikuje nulový vodič, proto je vhodné tuto metodu kombinovat s barevným značením vodičů nebo dalšími způsoby.
- Kontrolní světlo pomáhá určit fázový vodič snadno a rychle
- Nulový vodič identifikujte pomocí barevného značení
- Dodržujte bezpečnostní opatření při práci s elektroinstalací
Tyto způsoby identifikace fází a nuláku jsou užitečné zejména tam, kde není k dispozici zkoušečka napětí nebo jiné profesionální vybavení.
Bezpečnostní postupy a ochrana při práci s vodiči
Bezpečnost při určování fáze a nulového vodiče je zásadní kvůli riziku úrazu elektrickým proudem. Před jakoukoliv manipulací je nutné vždy vypnout jistič, který odpojí napájení konkrétního obvodu. Bez tohoto kroku hrozí smrtelné nebezpečí i při použití měřicích přístrojů, protože i zdánlivě neaktivní vodič může být pod napětím.
Pro ochranu používejte izolační rukavice s certifikací dle ČSN EN 60903, které odolávají průrazu napětí až do 1000 V. Dále je nezbytné používat dielektrické nářadí s izolační vrstvou odpovídající normě ČSN EN 60900, například šroubováky a kleště s minimální izolační vrstvou 1000 V. Tyto ochranné pomůcky snižují riziko průrazu proudu při kontaktu s fázovým vodičem i nulovým vodičem, což je klíčové zejména při práci v rozvodných krabicích.
Jaké chyby se často dělají při určování fáze a nulového vodiče
- Nevypnutí jističe před měřením elektroinstalace, což je nejčastější příčina úrazu elektrickým proudem
- Používání neizolovaného nebo mechanicky poškozeného nářadí, které nezaručuje dielektrickou ochranu
- Ignorování barevného značení vodičů, přestože podle IEC jsou fázové vodiče označeny hnědou, černou nebo šedou barvou a nulový vodič modrou
- Práce bez vhodných izolačních rukavic a dalších ochranných pomůcek, které jsou povinné při manipulaci s živými částmi
Tip: Dodržování těchto bezpečnostních pravidel, včetně vypnutí jističe a používání certifikovaných izolačních pomůcek, výrazně snižuje riziko úrazu a zajišťuje přesné a bezpečné určení fázového a nulového vodiče.
Kontrola elektroinstalace a doplnění nulového vodiče ve vypínačích
Elektroinstalace ve starších objektech často nemají nulový vodič ve vypínačích, což komplikuje například instalaci chytrých zařízení. Následující postupy vám pomohou zjistit, zda nulový vodič ve vypínači je, a jak případně doplnit jeho chybějící část.
Specifika elektroinstalace podle období
Elektroinstalace realizované do roku 1996 často neobsahují nulový vodič ve vypínačové krabici. Mezi lety 1996 a 2009 je pravděpodobnost přítomnosti vodiče N přibližně 50 %. Norma ČSN 33 2130 od roku 2009 již doporučuje přivádět nulový vodič do vypínačů pro zlepšení bezpečnosti a kompatibility s moderními zařízeními.

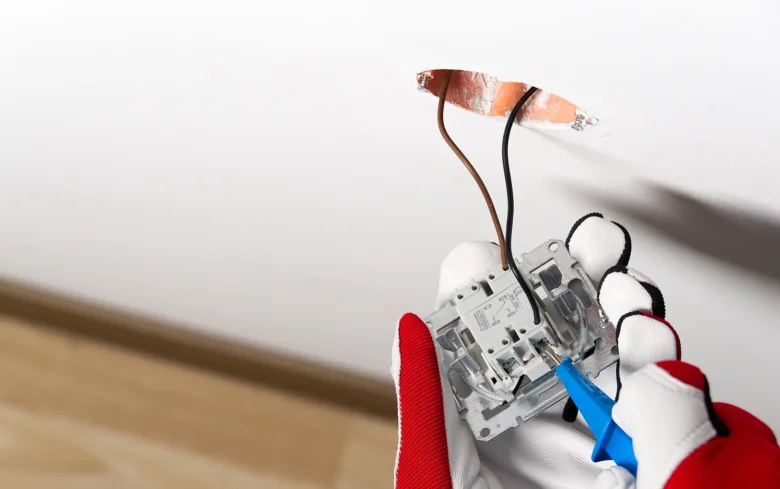

Kontrola vypínačových krabic
Praktický postup pro rozpoznání fáze a nulového vodiče začíná fyzickou kontrolou vypínačové krabice. Po vypnutí jističe a ověření beznapětí zkoušečkou napětí lze bezpečně zjistit přítomnost nulového vodiče podle barevného značení vodičů a připojení. Bezpečnost práce s elektřinou musí být při této kontrole vždy prioritou.

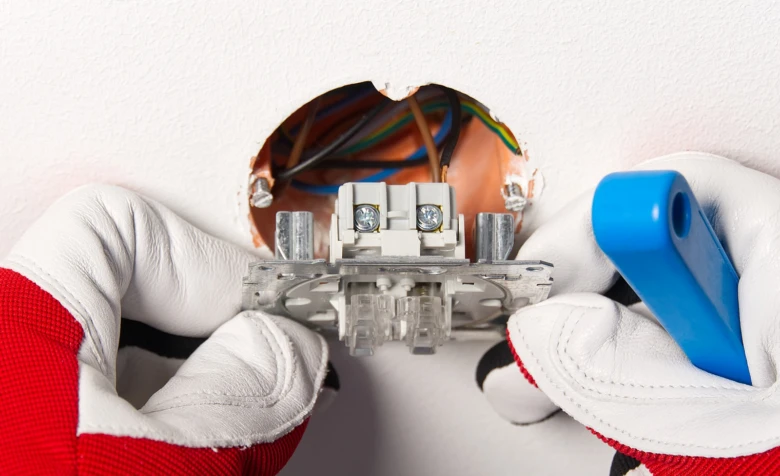

Doplnění nulového vodiče a chytré vypínače
Doplnění nulového vodiče ve vypínači vyžaduje zásah do rozvodu a přívod vodiče z rozvaděče, což zvyšuje náklady a složitost práce. Alternativou jsou moderní chytré vypínače, které umí fungovat bez nulového vodiče, ale vyžadují minimální příkon 3-5 W pro správný provoz.
Tip: Při doplňování nulového vodiče se vyvarujte záměny s fázovým vodičem, častá chyba vede k nefunkčnosti zařízení nebo bezpečnostním rizikům.
Dopady záměny fáze a nulového vodiče v instalaci
Záměna vodičů v elektroinstalaci, konkrétně fázového vodiče a nulového vodiče, představuje vážné riziko pro bezpečnost práce s elektřinou. Nesprávné propojení může vést k nežádoucímu průchodu elektrického proudu tam, kde by neměl být, což výrazně zvyšuje pravděpodobnost úrazu elektrickým proudem. Také může způsobit poruchy zařízení a nesprávnou funkci ochranných prvků. V domácí elektroinstalaci se fáze L a nulový vodič N značí barevným rozlišením, ale při nedostatečné kontrole pomocí zkoušečky napětí často dochází k chybám.
Jaké chyby se často dělají při určování fáze a nulového vodiče
Častou chybou je spoléhání pouze na barevné značení vodičů bez ověření měřením. Nesprávné určení fáze a nuláku může vést k nebezpečným situacím, proto doporučuji vždy použít spolehlivou zkoušečku napětí a při nejistotě svěřit kontrolu kvalifikovanému elektrikáři.
Tip: Při podezření na záměnu vodičů v elektroinstalaci neprovádějte vlastní opravy, ale raději kontaktujte odborníka. Rychlá a správná diagnostika minimalizuje riziko úrazu i poškození zařízení.
FAQ – Časté dotazy k určení fáze a nulového vodiče
Otázka: Jak poznat fázi a nulák?
Fázový vodič má obvykle hnědou nebo černou izolaci, nulový vodič modrou. Měření napětí mezi nimi pomocí multimetru potvrdí přítomnost 230 V, což určuje fázi.
Otázka: Jak určit sled fází?
Sled fází v třífázové elektroinstalaci zjistíte měřením napětí mezi jednotlivými fázemi a nulou, přičemž L1 je hnědá, L2 černá a L3 šedá.
Otázka: Jak se značí fáze L a nulový vodič N?
Podle barevného značení vodičů je fáze označena hnědou, černou nebo šedou barvou; nulový vodič má modrou izolaci.
Otázka: K čemu slouží nulový vodič?
Nulový vodič zajišťuje uzavření elektrického obvodu a bezpečný odvod proudu zpět do rozvodné sítě.
Otázka: Jak určit fázi a nulový vodič pomocí zkoušečky?
Zkoušečka napětí ukáže svítící indikátor na fázovém vodiči, nulový vodič nesvítí. Při měření vždy dodržujte bezpečnost práce s elektřinou a používejte izolační rukavice.
Otázka: Jaké jsou bezpečnostní postupy při určování vodičů?
Vypněte jistič, používejte izolační nástroje a rukavice, nedotýkejte se holých vodičů a ověřte stav elektroinstalace před měřením.
Otázka: Co dělat, když není nulový vodič ve vypínači?
Je nutné doplnit nulový vodič z rozvaděče nebo použít chytré vypínače bez nuláku s minimálním příkonem 3-5 W.
Otázka: Jak funguje metoda s bramborem pro určení fáze?
Vodiče připojené přes odpor 1 MΩ do bramboru způsobí ztmavnutí řezu na fázi během 5-10 minut.
Otázka: Je indikační šroubovák spolehlivý?
Indikační šroubovák může reagovat na indukované napětí, proto není stoprocentně spolehlivý; přesné určení vyžaduje měření multimetrem.
Otázka: Jak určit vodiče bez barevného značení?
Použijte měření multimetrem nebo kontrolní světlo a dodržujte bezpečnostní pravidla, barevné značení chybí v některých starších instalacích.
Otázka: Jaké chyby se často dělají při určování fáze a nuláku?
Častá chyba je spoléhání pouze na barevné značení bez měření, nedodržení bezpečnostních opatření a záměna vodičů.
Otázka: Jak určit sled fází v třífázovém rozvodu?
Měřte napětí mezi fázemi a nulou, barevné značení pomůže identifikovat L1 (hnědá), L2 (černá) a L3 (šedá).
Otázka: Jak správně používat zkoušečku napětí?
Připojte ji ke vodiči, sledujte indikátor, používejte izolační rukavice a vypněte jistič před započetím práce.
Otázka: Jak kontrolovat nulový vodič ve vypínači?
Po vypnutí jističe otevřete krabici a ověřte přítomnost modrého vodiče společně s žlutozeleným ochranným vodičem.
Otázka: Jaké jsou možnosti chytrých vypínačů bez nulového vodiče?
Modely jako Sonoff ZigBee Mini-L2 Extreme fungují bez nuláku, avšak vyžadují minimální příkon 3-5 W a nejsou vhodné pro nízkopříkonové LED žárovky.
Praktický postup pro rozpoznání fáze a nulového vodiče
Zkontrolujte barevné značení vodičů, následně proveďte měření napětí multimetrem nebo zkoušečkou napětí s dodržením bezpečnostních pravidel, jako je vypnutí jističe a použití izolačních ochranných pomůcek.
Tip: Pro elektrikáře je klíčové nepodlehnout pouze barevnému značení a vždy ověřit vodiče měřením, čímž se vyhnete nebezpečným chybám v elektroinstalaci.
