Normy a tabulky izolačního odporu kabelů přehled a hodnoty

Izolační odpor je klíčovým parametrem pro bezpečnost a spolehlivost elektroinstalací. Normy a tabulky izolačního odporu kabelů stanovují minimální hodnoty, které musí měření splnit, a zároveň pomáhají správně interpretovat naměřené výsledky včetně případné korekce izolačního odporu. Dodržení těchto pravidel je nezbytné pro prevenci poruch a zajištění dlouhé životnosti kabelů.

Základní normy pro izolační odpor kabelů

Normy upravující izolační odpor kabelů stanovují minimální hodnoty, které musí kabely splňovat pro zajištění bezpečné elektroinstalace a spolehlivého provozu. V České republice je klíčovou normou ČSN 33 1600, která definuje technické požadavky na instalace včetně měření izolačního odporu. Pro konkrétní typy kabelů a jejich izolaci platí ČSN EN 60502-2, která specifikuje konstrukční i elektrické parametry včetně minimálních hodnot izolačního odporu. Norma ČSN EN 60204 se zaměřuje na bezpečnost elektrických zařízení strojů a rovněž obsahuje pravidla pro kontrolu izolace. Mezinárodní standardy IEC pak sjednocují metodiku měření izolačního odporu a stanovují obecné požadavky platné globálně.

Tyto normy umožňují přesnou korekci izolačního odporu podle typu izolace kabelů a testovacího napětí, přičemž minimální izolační odpor se běžně pohybuje mezi 2 a 7 MΩ v závislosti na konkrétním použití a délce kabelu.

Izolacni odpor kabelu – normy a doporučené hodnoty

Normy pro měření a hodnocení izolačního odporu kabelu vycházejí z charakteristik typu izolace a délky vedení. PVC izolace obvykle vyžaduje vyšší minimální hodnoty než PE či XLPE, což ovlivňuje i korekci naměřených hodnot. Dodržování těchto norem zaručuje bezpečnost elektroinstalace a prevenci poruch.

Jak číst tabulky izolačního odporu kabelů podle norem

Tabulka izolačního odporu kabelu podle českých norem obsahuje minimální hodnoty vyjádřené v jednotkách MΩ·km, které určují hranice správné funkce izolace. Tyto tabulky slouží k porovnání s výsledky měření izolačního odporu, jež se provádí megohmmetrem při definovaném testovacím napětí. Pro správné čtení tabulek izolacniho odporu kabelu je klíčové pochopit, že hodnoty představují minimální akceptovatelné úrovně odporu na jeden kilometr kabelu při referenční teplotě 20 °C.

Normy izolačního odporu stanovují různé limity podle typu izolace kabelu, například PE izolace vyžaduje vyšší minimální hodnoty než PVC. Při měření izolačního odporu je třeba zohlednit korekci izolačního odporu na teplotu, protože izolační vlastnosti materiálů klesají s rostoucí teplotou. Hodnoty pod minimálními normami signalizují možné poškození izolace a riziko snížené bezpečnosti elektroinstalace.

Jak číst tabulky izolacniho odporu kabelu

• Identifikujte typ kabelu a jeho izolace uvedený v tabulce
• Najděte odpovídající minimální hodnotu izolačního odporu v MΩ·km
• Porovnejte naměřený izolační odpor po korekci na 20 °C s touto hodnotou
• Hodnoty nižší než minimální indikují nutnost revize či opravy izolace

Tip: Častá chyba je neprovádět korekci izolačního odporu na teplotu, což může vést k nesprávnému hodnocení stavu kabelu.

—

Otázka: Jak číst tabulky izolacniho odporu kabelu?

Tabulky izolačního odporu kabelu podle norem uvádějí minimální hodnoty v MΩ·km pro různé typy izolací. Pro správné vyhodnocení výsledků měření je třeba naměřené hodnoty upravit na referenční teplotu 20 °C a porovnat je s tabulkovými limity.

Otázka: Jaké jsou minimální hodnoty izolačního odporu kabelu podle norem?

Minimální hodnoty izolačního odporu se liší podle typu izolace a jsou uvedeny v normách, například 2 MΩ pro základní izolaci až po 1000 MΩ·km pro PE izolaci. Tyto hodnoty jsou základem pro posouzení kvality izolace.

Otázka: Jak urcit izolacni odpor kabelu podle ceskych a mezinarodnich norem?

Izolační odpor kabelu se určuje měřením megohmmetrem při definovaném testovacím napětí a následnou korekcí na 20 °C. Výsledná hodnota se porovnává s požadavky českých a mezinárodních norem uvedených v příslušných tabulkách.

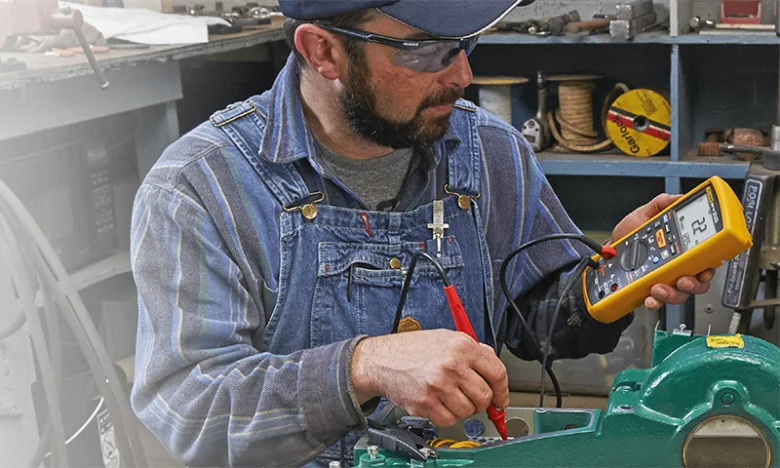

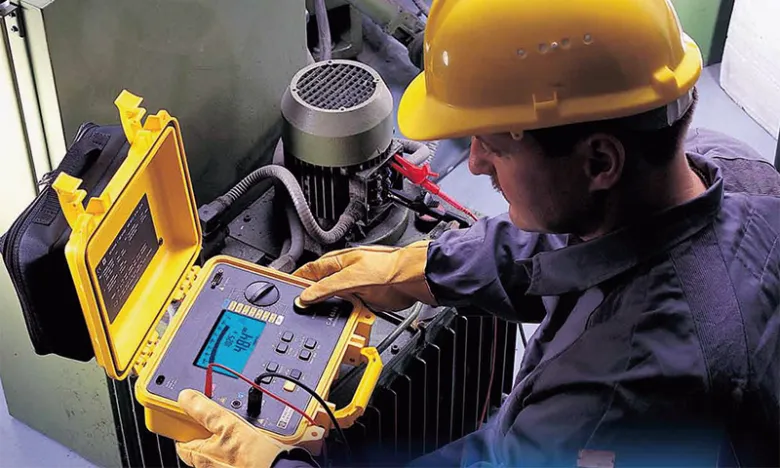

Jak správně měřit izolační odpor kabelů

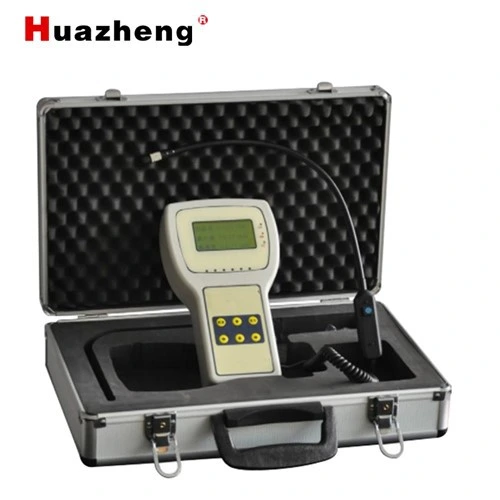

Měření izolačního odporu kabelů je zásadní pro ověření bezpečnosti elektroinstalace a její správné funkce. K tomuto účelu se používá megohmmetr, který aplikuje testovací napětí v rozsahu 500 V až 1000 V, v závislosti na typu kabelu a příslušných normách. Standardní doba měření se pohybuje kolem 1 minuty, což umožňuje stabilní a přesný odečet izolačního odporu.

Postup měření izolačního odporu kabelu je následující:

1. Příprava kabelu – odpojte napájení a zkontrolujte, zda je kabel bez viditelných poškození.
2. Připojení megohmmetru – připojte měřicí vodiče k vodičům kabelu a ochrannému vodiči podle pokynů výrobce přístroje.
3. Nastavení testovacího napětí – vyberte vhodné napětí v rozsahu 500 V až 1000 V podle normy a typu izolace kabelu.
4. Měření – spusťte měření a zaznamenejte hodnotu po uplynutí doby 1 minuty.
5. Vyhodnocení výsledků – porovnejte naměřené hodnoty s tabulkami izolačního odporu podle českých norem, které stanovují minimální izolační odpor pro různé druhy izolace kabelů.

Tip: Při měření izolačního odporu je nutné zajistit, aby kabel nebyl zatížen a nevykazoval vlhkost, která by mohla ovlivnit výsledky. Naopak v případě starších kabelů s poškozenou izolací může být naměřený odpor nižší než norma požaduje, což signalizuje nutnost opravy nebo výměny.

Podrobnější informace o normách a měření izolačního odporu kabelů naleznete na Wikipedia.

Jak určit izolační odpor kabelu podle českých a mezinárodních norem

Normy izolačního odporu kabelů uvádějí minimální hodnoty, které musí kabel splňovat, aby byla elektroinstalace považována za bezpečnou. Výsledky měření je nutné vždy vyhodnotit podle tabulek, které zohledňují druh izolace a provozní podmínky. Tyto tabulky slouží jako základ pro korekci izolačního odporu a rozhodnutí o dalším postupu údržby nebo oprav.

Jak teplota ovlivňuje hodnoty izolačního odporu?

Teplota má zásadní vliv na hodnoty izolačního odporu kabelů. S rostoucí teplotou izolační odpor klesá, což může vést k nepřesným výsledkům, pokud se naměřené hodnoty nekorigují na standardní referenční teplotu 20 °C. Pro správné měření izolačního odporu je proto nezbytné provést korekci, která umožní porovnání výsledků podle platných norem a tabulek minimálních hodnot izolačního odporu kabelů.

Metody korekce izolačního odporu

Korekce izolačního odporu upravuje naměřené hodnoty na referenčních 20 °C, aby odpovídaly normám izolačního odporu. Nejčastěji se používá teplotní korekční vzorec:

• Určete teplotu kabelu při měření (T_m)
• Naměřený izolační odpor označte jako R_m
• Proveďte korekci podle vzorce R_20 = R_m × 10^K×(T_m – 20), kde K je teplotní koeficient závislý na typu izolace kabelu
• Porovnejte korigovanou hodnotu R_20 s minimálními hodnotami izolačního odporu podle norem

Tip: Při měření izolačního odporu kabelu – normy a doporučené hodnoty vyžadují korekci, protože bez ní mohou výsledky nesprávně indikovat stav izolace. Korekce zajišťuje konzistenci a spolehlivost testu.

Minimální hodnoty izolačního odporu pro různé izolace

Minimální hodnoty izolačního odporu kabelů se liší podle typu použité izolace a jsou přesně stanoveny normami izolačního odporu. Správné hodnoty zajišťují bezpečnost elektroinstalace a pomáhají odhalit vady izolace při měření izolačního odporu. Níže uvedená tabulka shrnuje minimální izolační odpor pro běžné typy izolací kabelů podle platných norem.

Normy pro silikonové a gumové izolace

Normy izolačního odporu stanovují odlišné minimální hodnoty pro silikonovou a gumovou izolaci vzhledem k jejich specifickým vlastnostem. Silikonová izolace, používaná při vyšších teplotách, musí dosahovat minimálně 200 MΩ·km, zatímco gumová izolace má nižší limit kolem 100 MΩ·km kvůli své pružnosti a použití v flexibilních kabelech. Dodržování těchto norem je klíčové pro bezpečnost a spolehlivost elektroinstalací.

Tip: Při měření izolačního odporu je nutné provést korekci izolačního odporu podle teploty, protože hodnoty se mohou výrazně měnit v závislosti na okolním prostředí.

Časté dotazy o normách a měření izolačního odporu kabelů

Otázka: Jaký je normovaný izolační odpor kabelů podle ČSN?

Minimální hodnota izolačního odporu pro základní izolaci je 2 MΩ, pro přídavnou izolaci 5 MΩ a pro zesílenou izolaci 7 MΩ podle ČSN 33 1600.

Otázka: Jak se měří izolační odpor kabelů?

Izolační odpor se měří pomocí megohmmetru při testovacím napětí 500 V až 1000 V po dobu minimálně 1 minuty.

Otázka: Proč je důležité korigovat izolační odpor na 20 °C?

Izolační odpor klesá s rostoucí teplotou, proto korekce na referenční teplotu 20 °C zajišťuje srovnatelnost výsledků.

Otázka: Jaké jsou minimální hodnoty izolačního odporu pro kabely s PE izolací?

Pro kabely s izolací z polyetylenu (PE) je minimální izolační odpor obvykle 1000 MΩ·km při 20 °C.

Otázka: Jak dlouho trvá standardní měření izolačního odporu?

Standardní doba měření izolačního odporu je 1 minuta, někdy až 10 minut pro detailnější diagnostiku.

Otázka: Jaké napětí se používá pro měření izolačního odporu kabelů?

Nejčastěji se používají testovací napětí 500 V, 750 V a 1000 V podle typu kabelu a normy.

Otázka: Jaký vliv má vlhkost na izolační odpor kabelů?

Vlhkost snižuje izolační odpor a může indikovat degradaci izolace, proto je důležitá pravidelná kontrola.

Otázka: Jak často by se měřil izolační odpor kabelů?

Doporučená frekvence měření je 6 měsíců až 1 rok, zvláště u kabelů s olověnou izolací častěji.

Otázka: Co znamená hodnota izolačního odporu vyšší než 999 MΩ?

Hodnota nad 999 MΩ svědčí o velmi dobrém stavu izolace a vysoké bezpečnosti elektroinstalace.

Otázka: Jak správně připojit měřicí vodiče při měření?

Jeden pól měřicího napětí se připojuje na ochranný vodič, druhý na pracovní vodiče; správné připojení je klíčové pro validní měření.

Otázka: Jak interpretovat výsledky měření izolačního odporu?

Výsledky se porovnávají s tabulkami norem; hodnoty pod minimem mohou signalizovat poruchu izolace.

Otázka: Jaké jsou typy izolací kabelů a jejich vliv na izolační odpor?

Izolace PE, PVC, silikonová a gumová mají různé minimální hodnoty izolačního odporu stanovené normami.

Otázka: Jaké jsou možné chyby při měření izolačního odporu?

Chyby mohou vzniknout nesprávným připojením vodičů, nevhodnou teplotou nebo krátkou dobou měření.

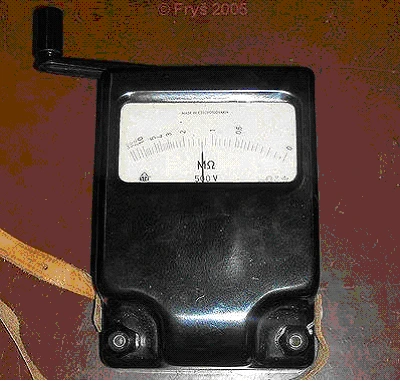

Otázka: Co je megohmmetr a jak funguje?

Megohmmetr je přístroj pro měření izolačního odporu pomocí stejnosměrného vysokého napětí v rozsahu 250 V až 5 kV.

Otázka: Jaké jsou normy pro měření izolačního odporu v ČR?

V ČR platí normy ČSN 33 1600, ČSN EN 60502-2 a ČSN EN 60204, které stanovují postupy a minimální hodnoty.

Otázka: Jaký je vliv stáří kabelů na izolační odpor?

S věkem kabelů může izolační odpor klesat, proto se doporučuje pravidelná kontrola a případná výměna.

Otázka: Jaké jsou moderní metody sledování izolačního odporu?

Používají se digitální a IoT zařízení pro kontinuální monitoring a včasnou detekci poklesu izolačního odporu.

Otázka: Jaký je rozdíl mezi základní, přídavnou a zesílenou izolací?

Základní izolace má minimální odpor 2 MΩ, přídavná 5 MΩ a zesílená 7 MΩ podle platných norem.

Otázka: Jak se provádí korekce izolačního odporu na teplotu?

Pomocí korekčních faktorů nebo vzorců upravujeme naměřené hodnoty na referenčních 20 °C pro přesné srovnání.

Otázka: Kdy je izolační odpor považován za nedostatečný?

Pokud hodnota klesne pod minimální hodnotu stanovenou normou (např. pod 2 MΩ pro základní izolaci), izolace je nevyhovující.
