Montáž kolektorů podlahového vytápění vyžaduje přesné nastavení a správné vyvážení průtoků, které zajistí rovnoměrné rozložení tepla v místnosti. Klíčovou roli hrají průtokoměry a regulace topení, jež umožňují optimalizovat výkon a zvýšit úsporu energie. Dodržení správného postupu montáže přispívá k dlouhodobé spolehlivosti celé otopné soustavy.
🔑 Klíčové body
- Podlahové vytápění používá trubky z materiálů PEX nebo PE-RT s roztečí obvykle 10 cm.
- Teplota topné vody se pohybuje mezi 30-45 °C pro optimální provoz.
- Délka jednoho topného okruhu by neměla překročit 100-120 metrů.
- Vyvážení kolektorů se provádí pomocí průtokoměrů a regulačních ventilů pro rovnoměrné rozložení tepla.
- Doporučený interval čištění otopné soustavy je 7-10 let s použitím chemických přípravků ředěných 1 litr na 200 litrů vody.
Základní principy montáže kolektorů podlahového vytápění

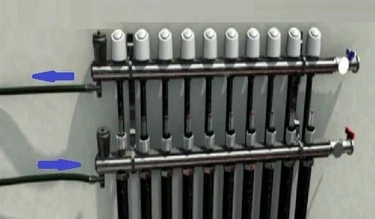

Kolektor podlahového vytápění funguje jako centrální distribuční a regulační jednotka, která umožňuje přesné vyvážení průtoku a optimalizaci teploty topné vody v systému. Obsahuje průtokoměry s přesností ±5 %, které monitorují objem vody v litrech za minutu, a regulační ventily ovládané servopohony s časem reakce do 90 sekund. Tyto prvky upravují průtok v jednotlivých topných okruzích tak, aby každý okruh dosahoval požadovaného výkonu bez přetápění či podtopení. Správná montáž kolektorů je klíčová pro rovnoměrné rozložení tepla a efektivní provoz celého systému.
Pro připojení se používají trubky TH RED o průměru 16 mm, které se napojují na rozdělovač upevněný v nástěnné nebo podmítkové skříni s minimální hloubkou 120 mm pro snadný přístup. Montáž vyžaduje přesné utažení kompresních svěrných šroubení a dodržení poloměru ohybu trubek minimálně 80 mm, aby nedošlo k poškození. Důležité je také umístění kolektoru v blízkosti topných okruhů, ideálně do vzdálenosti do 3 metrů, aby se minimalizovaly tlakové ztráty.
Regulace topení probíhá pomocí servopohonů řízených teplotními čidly umístěnými přímo v místnosti nebo v podlaze. Servopohony s napájením 230 V a životností přes 50 000 cyklů ovládají ventily, které udržují teplotu topné vody v rozmezí 30-45 °C. Tento systém zajišťuje stabilní teplotu podlahy a optimální tepelný výkon, přičemž průtokoměry umožňují přesné nastavení průtoků v rozmezí 0,3 až 3 l/min na jednotlivých větvích.
Principy montáže a vyvážení kolektorů v podlahovém topení
Vyvážení kolektorů znamená nastavení průtokoměrů a regulačních ventilů tak, aby každý topný okruh měl optimální průtok odpovídající jeho délce a ploše, což zabraňuje přetápění nebo nedostatečnému vytápění. Maximální délka jednoho topného okruhu by neměla překročit 100-120 metrů, aby se zajistila rovnoměrná teplota a minimalizovaly tlakové ztráty. Nesprávné vyvážení vede k nerovnoměrnému rozložení tepla a zvýšené spotřebě energie až o 15 %.
Montáž kolektorů proto zahrnuje pečlivé seřízení průtoků pomocí integrovaných průtokoměrů s možností nastavení v krocích po 0,1 l/min a regulačních ventilů s přesností ±2 %. Vyvážení se provádí podle hydraulického výpočtu, který zohledňuje délku a rozteč trubek, výkon jednotlivých okruhů a požadovanou teplotu. Pro domácí instalace je vhodné použít kolektory s minimálně 6 okruhy, maximálně však 12 okruhy, aby byla zajištěna dostatečná kontrola a jednoduchá údržba.
Tip: Častou chybou je nedostatečné utažení kompresních šroubení, které vede k únikům vody a snížení tlaku v systému. Dále je třeba dbát na správné umístění servopohonů, aby nedocházelo k jejich přehřívání a zkrácení životnosti.
Vyvážený a správně namontovaný kolektor je vhodný pro systémy s plochou vytápěné podlahy do 250 m² a pro topné okruhy s výkonem 30-60 W/m². Naopak není vhodný pro velmi malé plochy pod 20 m², kde je efektivnější použití lokálního topení, ani pro systémy s extrémně dlouhými okruhy přes 120 m bez meziregulace.
Montáž kolektorů a jejich vyvážení představují základ pro dlouhodobě spolehlivý, úsporný a komfortní provoz podlahového vytápění. Dodržení přesných parametrů a použití kvalitních komponent zajistí rovnoměrné rozložení tepla a optimální spotřebu energie.
Materiály a komponenty používané při montáži kolektorů
Montáž kolektorů podlahového vytápění vyžaduje kvalitní materiály pro zajištění spolehlivého a efektivního provozu. Pro rozvody teplonosné kapaliny se používají trubky PEX nebo PE-RT s doporučenou roztečí 10 cm, která zajišťuje rovnoměrné rozložení tepla a optimální výkon systému. Trubky se upevňují pomocí spon a lišt pro upevnění, přičemž spotřeba spon se pohybuje mezi 7 až 40 kusy na metr čtvereční v závislosti na typu podlahy a rozteči trubek. Tepelná izolace podlahy je nezbytná pro minimalizaci tepelných ztrát; využívá se polystyren EPS 100Z o tloušťce 8-10 cm, který se pokládá nad nevytápěné prostory. Dilatační pásy zabraňují praskání betonové mazaniny vlivem tepelných roztažností. Servopohony podlahového vytápění a průtokoměry pomáhají při regulaci topení a vyvážení okruhů.
| Materiál/komponenta | Specifikace | Funkce |
|---|---|---|
| Trubky PEX, PE-RT | Rozteč 10 cm | Rozvod teplonosné kapaliny |
| Spony a lišty | 7-40 ks/m² | Upevnění trubek |
| Izolace polystyren EPS 100Z | Tloušťka 8-10 cm | Tepelná izolace podlahy |
| Dilatační pás | Podél okrajů podlahy | Prevence praskání betonové mazaniny |
Návod na montáž kolektorů podlahového vytápění

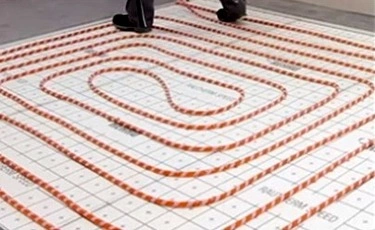

Při montáži kolektorů je klíčové správné upevnění trubek a instalace izolačních vrstev podle doporučení výrobce a odborných zdrojů jako je Eagri.cz. Pro správné vyvážení podlahového topení je nutné věnovat pozornost montáži průtokoměrů a servopohonů, které umožňují regulaci průtoku a teploty v jednotlivých okruzích.
Tip: Častou chybou při montáži kolektorů je nedostatečné upevnění trubek, což vede k jejich posunu a nerovnoměrnému rozvodu tepla. Montáž kolektorů podlahového vytápění se hodí pro moderní nízkoteplotní systémy, ale není ideální pro starší objekty s vysokými nároky na rychlé vytápění.
Více informací k tématu najdete v oficiálním zdroji: Ministerstvo zemědělství ČR.
Postup montáže kolektorů podlahového vytápění krok za krokem
Montáž kolektorů podlahového vytápění vyžaduje přesný postup od přípravy montážního místa až po správné nastavení průtokoměrů pro vyvážení systému. Následující návod popisuje instalaci kolektoru podlahového vytápění krok za krokem, aby bylo dosaženo optimální regulace topení a rovnoměrného rozložení tepla.
Jak probíhá příprava montážního místa pro kolektory podlahového vytápění?
Montážní místo musí být pevné, stabilní a dobře přístupné, ideálně na zdi nebo v instalační skříni s minimálním prostorem pro připojení trubek TH RED 16 mm a servopohonů. Doporučená výška upevnění rozdělovače je 120-150 cm nad podlahou pro pohodlné ovládání ventilů a průtokoměrů. Před montáží zkontrolujte dokončenou tepelnou izolaci podlahy, která by měla mít minimální tloušťku 8 cm polystyrenu EPS 100Z nad nevytápěnými prostory, aby se zabránilo tepelným ztrátám.
Jak upevnit rozdělovač kolektorů na stěnu nebo do skříně?
Rozdělovač upevněte pomocí šroubů a hmoždinek do zdi nebo instalační skříně, která musí být dimenzována pro počet připojených okruhů (maximálně 10-12). Pevné a vodorovné uchycení je nutné pro stabilitu a správnou funkci systému. Ujistěte se, že kolem rozdělovače je dostatek prostoru pro manipulaci s regulačními ventily a servopohony, které jsou nezbytné pro přesné nastavení průtoků.
Jak připojit trubky TH RED 16 mm k rozdělovači a zajistit těsnost?
Trubky TH RED 16 mm připojte k rozdělovači pomocí kompresních svěrných šroubení, která je nutné utáhnout rovnoměrně momentem odpovídajícím doporučení výrobce. Správné dotažení zajistí těsnost spoje a minimalizuje riziko úniku vody. Při montáži dbejte na to, aby délka topného okruhu nepřekročila 100-120 metrů, což zajišťuje rovnoměrný průtok a efektivní vytápění. Častou chybou je nedostatečné utažení šroubení, které může vést k netěsnostem a následným opravám.
Jak nastavit průtokoměry pro vyvážení kolektorů podlahového vytápění?
Nastavení průtokoměrů provádějte podle délky a hydraulických parametrů jednotlivých topných okruhů. Optimální průtok pro okruhy do 100 metrů se pohybuje v rozmezí 1,5-3 l/min, přičemž delší okruhy vyžadují vyšší průtoky. Vyvážení pomocí průtokoměrů a regulačních ventilů zajistí rovnoměrné rozložení tepla a zabrání přetápění nebo podtápění místností. Pro správné vyvážení je nezbytné zohlednit délku okruhu a tlakové ztráty v systému.
Tip: Pro koho se vyvážení hodí nejvíce? Systémy s více než 4 topnými okruhy a rozměry ploch nad 50 m² vyžadují precizní vyvážení. Naopak u malých instalací do 30 m² s jedním okruhem může být vyvážení méně kritické, ale stále doporučené pro úsporu energie a komfort.
Dodržení těchto kroků zajistí správnou funkci kolektorů podlahového vytápění a dlouhodobou spolehlivost systému.
Nastavení průtokoměrů a vyvážení kolektorů
Nastavení průtokoměrů a vyvážení kolektorů podlahového vytápění je klíčové pro rovnoměrné rozložení tepla a efektivní provoz systému. Správná kalibrace a regulace průtoku v jednotlivých topných okruzích zajišťuje, že každý segment podlahového vytápění funguje podle svého návrhu.
Postup kalibrace průtokoměrů
Kalibrace průtokoměrů na kolektoru podlahového vytápění začíná kontrolou nulové polohy a správného osazení v kolektoru. Průtokoměr měří průtok topné vody v daném okruhu, proto je nutné jej nastavit podle projektovaných hodnot průtoku. Kalibraci provádíte nastavením škály průtokoměru tak, aby odpovídala reálnému průtoku, který se určuje podle délky a požadovaného výkonu okruhu. Po montáži kolektorů podlahového vytápění je vhodné ověřit funkčnost průtokoměrů před zapojením servopohonů.
Doporučené hodnoty průtoků
Optimální průtok v topném okruhu závisí na jeho délce, která by neměla přesahovat 100-120 metrů pro zajištění správného výkonu. Doporučené hodnoty průtoku se pohybují mezi 0,3 až 0,6 litru za minutu na metr délky okruhu. Příliš vysoký průtok může způsobit nerovnoměrné vyhřívání a zvýšené náklady, příliš nízký průtok pak nedostačující teplotní komfort. Délka okruhu ovlivňuje také tlakové ztráty, které je třeba brát při nastavení v úvahu.
Tipy na vyvážení systému
Vyvážení kolektorů podlahového vytápění zajistíte správným nastavením regulačních ventilů, které regulují průtok v jednotlivých topných okruzích. Použití servopohonů podlahového vytápění umožňuje automatickou regulaci teploty a průtoku podle aktuální potřeby. Pro správné nastavení vyvážení je vhodné:
- nastavit průtokoměry na doporučené hodnoty podle délky okruhu
- postupně uzavírat nebo otevírat regulační ventily pro dosažení rovnoměrného průtoku
- kontrolovat teplotu povrchu podlahy pro eliminaci studených nebo přehřátých míst
Tip: Častou chybou při vyvážení podlahového topení je nesprávné nastavení ventilů bez ověření skutečného průtoku průtokoměrem. To vede k nerovnoměrnému rozložení tepla a vyšší spotřebě energie. Vyvážení podlahového topení se hodí zejména do nových či rekonstruovaných objektů s přesně navrženou délkou okruhů, naopak v starších systémech bez možnosti přesné regulace může být komplikované.
Nejčastější chyby při montáži a vyvážení kolektorů
Při montáži kolektorů podlahového vytápění bývá častou chybou překročení doporučené délky topného okruhu, která by neměla přesáhnout 120 metrů. Delší okruhy způsobují nerovnoměrné vytápění místností a komplikují správnou regulaci topení. Nesprávné utažení kompresních svěrných šroubení vede k únikům vody, což ohrožuje funkčnost celého systému a může způsobit poškození konstrukce podlahy. Nedostatečné vyvážení průtokoměrů podlahového vytápění způsobuje problémy s výkonem a nerovnoměrnou distribuci tepla.
Nejčastější chyby při montáži a vyvážení kolektorů podlahového topení
- Překročení délky topného okruhu nad 120 m
- Nesprávné utažení kompresních svěrných šroubení
- Použití nevhodných materiálů při montáži kolektorů podlahového vytápění
- Nedostatečné vyvážení průtokoměrů podlahového vytápění
- Špatné upevnění trubek bez dostatečné tepelná izolace podlahy
Tip: Správné vyvážení podlahového topení vyžaduje přesné nastavení průtokoměrů a použití servopohonů podlahové vytápění pro optimální regulaci. Na co si dát pozor, je rovněž kvalita montáže kolektorů podlahového vytápění, která přímo ovlivňuje dlouhodobou spolehlivost systému.
Údržba a ochrana kolektorů podlahového vytápění
Pravidelná údržba kolektorů podlahového vytápění zahrnuje čištění otopné soustavy přibližně každých 7 až 10 let. K tomu se používají speciální čisticí kapaliny, které se ředí v poměru 1 litr na 200 litrů vody. Po chemickém čištění je nezbytné aplikovat inhibitor, který zabraňuje korozi a dalšímu usazování nečistot.
Tlakové zkoušky se provádějí podle normy DIN EN 1264-4 s tlakem 3 až 6 barů po dobu 24 hodin. Tyto testy zajišťují těsnost systému a předcházejí únikům vody. Správné odvzdušňování kolektorů a celého topného okruhu je klíčové pro optimální regulaci topení a funkci servopohonů podlahového vytápění.
- Čištění otopné soustavy provádějte minimálně jednou za 7-10 let
- Používejte čisticí kapaliny ředěné 1:200
- Aplikujte inhibitor pro ochranu před korozí
- Provádějte tlakové zkoušky dle DIN EN 1264-4 s tlakem 3-6 bar po 24 hodinách
- Zajistěte důkladné odvzdušnění systému po údržbě
Jak správně nastavit vyvážení kolektorů v systému podlahového vytápění
Správné nastavení podlahového vytápění závisí na přesném vyvážení kolektorů, které zahrnuje kontrolu průtokoměrů podlahové vytápění a regulaci topení tak, aby teplotní izolace podlahy fungovala efektivně a bylo možné optimálně řídit průtok vody v jednotlivých topných okruzích.
Rozdíly mezi typy kolektorů a jejich integrace s dalšími systémy
Montáž kolektorů podlahového vytápění zahrnuje výběr mezi třícestnými a dvoucestnými kolektory, které se liší konstrukcí i provozními vlastnostmi. Správné vyvážení podlahového topení závisí na vhodném typu kolektoru a jeho integraci s dalšími topnými systémy jako jsou tepelná čerpadla či kondenzační kotle.
Výhody a nevýhody třícestných kolektorů
Třícestný kolektor umožňuje přesnou regulaci teploty topné vody a je vhodný pro plochy až 250 m² s více topnými okruhy. Servopohon podlahové vytápění automatizuje jeho nastavení, což zlepšuje komfort a šetří energii. Nevýhodou může být prudký pokles teploty při rychlých změnách průtoku, což vyžaduje pečlivé vyvážení kolektorů podlahového vytápění.
Charakteristika dvoucestných kolektorů
Dvoucestný kolektor disponuje jednodušší konstrukcí a je ideální pro menší plochy do 190-200 m² bez radiátorového systému. Má nižší pořizovací cenu, ale regulace topení není tak přesná jako u třícestných kolektorů. Tento typ je často volen pro základní podlahové vytápění s menším počtem topných okruhů.
Integrace s tepelnými čerpadly a kondenzačními kotli
Podlahové vytápění s třícestnými i dvoucestnými kolektory nejlépe funguje s nízkoteplotními zdroji tepla, jako jsou tepelná čerpadla a kondenzační kotle, které dodávají topnou vodu o teplotě 30-45 °C. Meteorologický senzor reguluje teplotu topné vody podle venkovních podmínek, čímž optimalizuje provoz a snižuje náklady na energii.
| Typ kolektoru | Plocha vhodná pro použití | Regulace topení | Cena |
|---|---|---|---|
| Třícestný kolektor | Do 250 m² | Přesná, servopohon | Vyšší |
| Dvoucestný kolektor | Do 190-200 m² | Jednodušší, méně přesná | Nižší |
| Integrace s TČ a kotli | Nízkoteplotní provoz 30-45 °C | Meteorologický senzor | Optimalizovaná spotřeba |
Tip: Při návrhu a vyvážení kolektorů v podlahovém vytápění zvažte velikost topné plochy a počet okruhů, aby se předešlo časté chybě v podobě nevyvážených průtoků, které snižují účinnost systému. Pro větší objekty doporučuji třícestné kolektory s automatizovanou regulací pomocí servopohonů, zatímco menší prostory zvládne dvoucestný kolektor s manuálním nastavením.
Doporučení pro integraci podlahového vytápění s dalšími topnými systémy spočívá v zajištění kompatibility nízkoteplotního zdroje tepla a využití meteorologických senzorů pro regulaci, což zvyšuje efektivitu a komfort vytápění.
Časté dotazy
Jak často je potřeba čistit otopnou soustavu podlahového vytápění?
Doporučený interval čištění je každých 7-10 let s použitím chemických přípravků ředěných v poměru 1 litr na 200 litrů vody.
Jaká je doporučená teplota topné vody v podlahovém vytápění?
Teplota topné vody by se měla pohybovat mezi 30 a 45 °C, což je optimální pro efektivní vytápění a kombinaci s tepelnými čerpadly.
Jaká je maximální délka jednoho topného okruhu?
Maximální délka topného okruhu by neměla překročit 100-120 metrů, aby bylo zajištěno rovnoměrné rozložení tepla.
Co znamená vyvážení kolektorů v podlahovém vytápění?
Vyvážení kolektorů znamená nastavení průtoků jednotlivých topných okruhů pomocí průtokoměrů a ventilů pro rovnoměrné rozložení tepla.
Jak se správně nastavují průtokoměry na kolektoru?
Průtokoměry se kalibrují nastavením nulového průtoku, ověřením měření a úpravou hodnot podle doporučení výrobce.
Jaké jsou nejčastější chyby při montáži kolektorů podlahového vytápění?
Nejčastější chyby jsou překročení délky okruhu přes 120 m, nesprávné utažení kompresních šroubení a nedostatečné vyvážení průtoků.
Jaký je rozdíl mezi třícestným a dvoucestným kolektorem?
Třícestné kolektory jsou vhodné pro plochy až 250 m² s přesnou regulací, dvoucestné jsou jednodušší a vhodné pro plochy do 190-200 m².
Jak integrovat podlahové vytápění s tepelnými čerpadly?
Podlahové vytápění s nízkou teplotou topné vody 30-45 °C je ideální pro kombinaci s tepelnými čerpadly, což zvyšuje energetickou efektivitu.
Jak se provádí tlaková zkouška podlahového vytápění?
Tlaková zkouška se provádí při tlaku 3-6 bar po dobu 24 hodin podle normy DIN EN 1264-4.
Jak odstranit vzduchové bubliny ze systému podlahového vytápění?
Vzduchové bubliny se odvzdušňují pomocí odvzdušňovacích ventilů na kolektoru, doporučuje se pravidelná kontrola a případné doplnění vody.
Jaká je minimální tloušťka betonu nad podlahovým topením pro správnou montáž kolektorů?
Minimální tloušťka betonu by měla být alespoň 30 mm nad trubkami, aby byla zajištěna správná tepelná vodivost a ochrana trubek.
Kolik metrů trubky se obvykle používá na jeden topný okruh podlahového vytápění?
Délka trubky na jeden okruh by neměla přesáhnout 100 metrů, aby bylo možné udržet optimální tlak a průtok vody.
Jak správně provést seřízení průtokoměrů na kolektoru podlahového vytápění?
Průtokoměry nastavte podle doporučených hodnot průtoku pro každý okruh, obvykle v rozmezí 1,5 až 3 litry za minutu, aby byl zajištěn rovnoměrný ohřev.
Jaký je správný postup při montáži kolektoru podlahového vytápění krok za krokem?
Nejdříve upevněte kolektor na stěnu, připojte přívodní a vratné potrubí, namontujte průtokoměry a regulační ventily, a nakonec proveďte tlakové zkoušky systému.
Jaká je konstrukční výška podlahového topení včetně kolektorů a izolace?
Celková konstrukční výška by měla být minimálně 70 mm, zahrnující trubky, izolaci a vrchní vrstvu betonu.
Jak integrovat kolektor podlahového vytápění s tepelným čerpadlem?
Kolektor se připojuje na výstupní okruh tepelného čerpadla s regulací teploty kolem 35-45 °C pro efektivní provoz systému.
Jak probíhá uvedení systému kolektorů podlahového vytápění do provozu?
Po montáži se provede tlaková zkouška, následně se nastaví průtoky na kolektorech a systém se postupně zapíná s kontrolou teplot a průtoků.
Jaká je doporučená příprava podlahy před montáží kolektorů podlahového vytápění?
Podlaha musí být rovná, čistá a suchá, s položení vhodné tepelné izolace o tloušťce minimálně 50 mm pro minimalizaci tepelných ztrát.
