Tlaková zkouška vodovodního systému představuje klíčový krok k ověření těsnosti a mechanické odolnosti rozvodů před jejich trvalým zakrytím. Správně provedený postup s využitím zkušební pumpy odhalí skryté netěsnosti v instalaci, čímž předejdete nákladným opravám v budoucnu. Tento návod vám poskytne přesný přehled o přípravě a realizaci zkoušky vodovodního potrubí v souladu s technickými normami.
Rychlý přehled
- Tlaková zkouška vodovodního systému se provádí dvakrát – na studenou a teplou vodu, aby se ověřila bezchybnost instalace.
- Správný tlak při zkoušce je obvykle kolem 1,5 MPa (15 bar) a zkouška trvá minimálně 30 minut.
- Příprava zahrnuje naplnění systému vodou, odstranění vzduchu a připojení zkušební pumpy.
- Vzduch je odváděn povolením kohoutku v nejvyšším bodě systému, aby bylo možné zcela naplnit potrubí.
- Tlaková zkouška pomáhá odhalit netěsnosti a předchází poškození stavebních konstrukcí způsobených únikem vody.
Jak správně připravit vodovodní systém na tlakovou zkoušku
Správná příprava vodovodního systému na tlakovou zkoušku spočívá v úplném naplnění potrubí vodou, důkladném odvzdušnění a následném připojení zkušební pumpy pro dosažení předepsaných parametrů. Pokud vás zajímá, jak připravit vodovodní systém na tlakovou zkoušku, musíte zajistit, aby v celém vnitřním rozvodu nezůstaly žádné vzduchové kapsy, které by zkreslily výsledky měření. Způsob, jak se provádí tlaková zkouška vnitřního vodovodu, vyžaduje pečlivost, neboť i malý únik vzduchu může vést k chybnému vyhodnocení těsnosti spojů.
Naplnění systému vodou
Naplnění vodou představuje základní krok, kdy do uzavřeného vodovodního systému vháníte médium pomocí hadice napojené na hlavní přívod nebo plnicí ventil. Je nezbytné, aby tlaková zkouška postupovala pomalu, čímž se předejde vzniku rázů v potrubí. Ujistěte se, že jsou všechny uzavírací ventily v cestě otevřené, aby voda mohla volně proudit do všech větví systému a vytěsnila veškerý volný prostor uvnitř instalace.
Odvzdušnění systému
Odvzdušnění systému je klíčové pro přesné zjištění netěsností vodovodního systému. Vzduch odchází přes kohoutek umístěný v nejvyšším bodě instalace, který necháte otevřený tak dlouho, dokud z něj nezačne vytékat pouze voda bez bublin. Častá chyba: nedostatečné odvzdušnění vede k falešným výsledkům, protože stlačitelný vzduch v potrubí způsobuje pokles tlaku, který může být mylně považován za únik vody.
Připojení zkušební pumpy
Po naplnění a odvzdušnění systému odpojte plnicí hadici a na vhodný vývod připojte zkušební pumpu. Zkušební pumpa vodovod natlakuje na požadované tlakové parametry vodovodu definované projektem či normou.
- Uzavření systému – po naplnění vodou zajistěte všechny vývody a kohoutky.

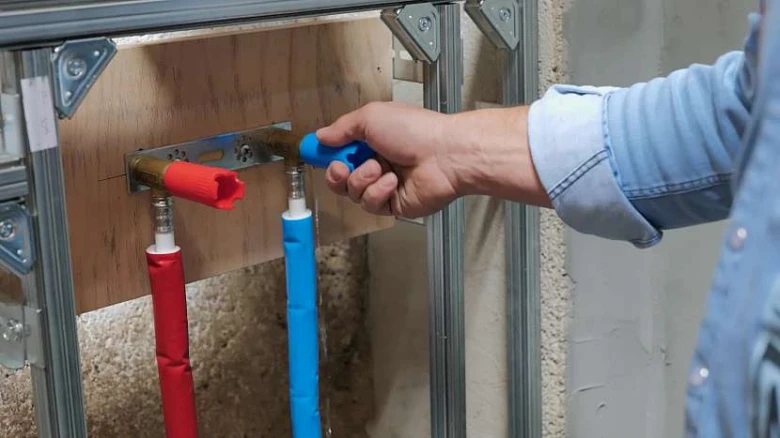

- Připojení manometru – instalujte měřicí přístroj pro přesnou kontrolu stability tlaku.
- Natlakování – pomocí pumpy postupně zvyšujte tlak na hodnotu specifikovanou pro daný typ potrubí.
- Kontrola spojů – vizuálně prověřte všechna místa, kde by mohlo dojít k úniku.
Odborná rada: Vždy dbejte na bezpečnost tlakové zkoušky a používejte pouze certifikované vybavení, které odpovídá maximálnímu zkušebnímu tlaku vašeho systému.
Krok za krokem postup tlakové zkoušky vodovodního systému
Správný postup tlakové zkoušky vodovodního systému vyžaduje pečlivou přípravu a důsledné dodržení technických parametrů. Tlaková zkouška postup rozděluje na dvě základní fáze, které ověřují integritu potrubí pro studenou i teplou vodu před finálním zakrytím instalací do stěn či podlah.
Zkouška na studenou vodu
První fáze zkoušky probíhá na rozvodech pro studenou vodu. Po napuštění systému z nejnižšího bodu a odvzdušnění přes nejvýše položený výtokový ventil zkušební pumpa vodovod natlakuje na hodnotu odpovídající 1,5násobku nejvyššího provozního tlaku. Celý proces zkoušky vodovodního potrubí trvá minimálně 30 minut, během kterých sledujete stabilitu manometru na zkušební pumpě. Pokud tlak klesá, indikuje to netěsnosti vodovodního systému v některém ze spojů. Dbejte na bezpečnost tlakové zkoušky a zajistěte, aby všechny konce potrubí byly pevně zaslepeny certifikovanými zátkami.
Zkouška na teplou vodu
Následně se provádí zkouška tlaku vodovodního systému pro teplou vodu. Tento okruh vyžaduje stejnou pozornost, neboť materiál potrubí reaguje na teplotní rozdíly a dilataci. Tlaková zkouška probíhá obdobně, kdy zkušební pumpa vodovod udržuje systém pod zkušebním tlakem po dobu minimálně 30 minut. Sledujte, zda se neobjevuje netěsnost v místech přechodek, u armatur nebo v místech napojení na ohřívač vody. Podle doporučení Státního zdravotního ústavu (SZÚ) je nezbytné používat pouze certifikované materiály vhodné pro styk s pitnou vodou, které odolávají stanoveným tlakovým parametrům vodovodu.
Vyhodnocení výsledků
- Vizuální kontrola – prověřte všechny spoje, tvarovky a přechodky, zda se na nich neobjevují stopy vlhkosti nebo kapky vody.
- Zápis hodnot – zaznamenejte do protokolu dosažený zkušební tlak, počáteční a konečný čas měření a případné poklesy tlaku.
- Dokumentace tlakové zkoušky – vytvořte finální protokol o zkoušce, který slouží jako nezbytný podklad pro kolaudační účely a doklad o bezchybné montáži.
| Fáze zkoušky | Minimální doba trvání | Cíl kontroly |
|---|---|---|
| Rozvod studené vody | 30 minut | Těsnost spojů a armatur |
| Rozvod teplé vody | 30 minut | Těsnost spojů a armatur |
Odborná rada: Častá chyba je nedostatečné odvzdušnění systému před začátkem měření, které způsobuje falešný pokles tlaku v důsledku stlačitelnosti zbylého vzduchu. Pro koho se zkouška hodí: pro všechny majitele nemovitostí při instalaci či rekonstrukci vnitřních rozvodů. Pro koho se nehodí: pro neodborníky bez potřebné zkušební techniky a kalibrovaného manometru, zde vždy doporučuji konzultaci s instalatérem nebo odbornou firmou.
Více informací k tématu najdete v oficiálním zdroji: Státní zdravotní ústav (SZÚ). Tento článek má informativní charakter a nenahrazuje odbornou lékařskou péči ani odborný technický dozor. Při zdravotních potížích konzultujte lékaře a při instalacích vždy postupujte podle platných norem ČSN.
Jaké jsou doporučené hodnoty tlaku a doba trvání zkoušky
Standardní tlaková zkouška vodovodního systému vyžaduje dosažení zkušebního přetlaku 1,5 MPa, což představuje hodnotu odpovídající 15 barům. Správná příprava a postup tlakové zkoušky vodovodu pro kolaudaci zahrnuje postupné zvyšování tlaku pomocí zařízení, kterým je ruční nebo elektrická zkušební pumpa vodovod. Jaký tlak by měl být při tlakové zkoušce vnitřního vodovodu, určují technické normy ČSN EN 806-4, které definují bezpečnostní rezervy pro rozvody, kde cirkuluje studená voda i teplá voda.
| Parametr zkoušky | Doporučená hodnota |
|---|---|
| Zkušební přetlak | 1,5 MPa (15 bar) |
| Doba trvání zkoušky | minimálně 30 minut |
| Přípustný pokles tlaku | 0,02 MPa (0,2 bar) |
Otázka, jak dlouho trvá tlaková zkouška vodovodu, má jasnou odpověď v podobě minimální doby 30 minut pro každý uzavřený okruh. Během této doby sledujte manometr a zaznamenávejte stabilitu tlaku v systému. Odborná rada: Častá chyba spočívá v nedodržení doby ustálení teploty vody po napuštění systému, což způsobuje tepelnou roztažnost a vede k falešným výsledkům při měření. Pokud tlak během zkoušky klesne o více než 0,02 MPa, je nutné prověřit těsnost všech spojů, přechodek a armatur. Tato zkouška vodovodního potrubí je klíčová pro bezpečnost tlakové zkoušky a dlouhodobou provozní spolehlivost instalace.
Otázka: Pro koho je tato zkouška nezbytná a pro koho nikoliv?
Tlaková zkouška je nezbytná pro každého, kdo provádí novou instalaci nebo rekonstrukci vnitřního vodovodu, neboť slouží jako průkaz těsnosti systému pro kolaudační řízení. Tato zkouška se naopak nehodí pro provizorní opravy nebo systémy, které nejsou určeny k trvalému provozu pod tlakem, kde by vysoký zkušební tlak mohl poškodit staré a nevyhovující potrubí.
Otázka: Jak postupovat při zkoušce oddělených okruhů?
Tlaková zkouška se provádí vždy samostatně pro okruh, kde proudí studená voda, a následně pro okruh, kde proudí teplá voda, protože tyto větve jsou v systému hydraulicky odděleny. Každý z těchto okruhů musí být po napuštění a odvzdušnění podroben samostatnému měření tlaku po dobu minimálně 30 minut, aby byla zajištěna validita výsledků pro celou instalaci.
Tento článek má informativní charakter a nenahrazuje odbornou lékařskou péči či odborný dohled při instalatérských pracích. Při technických potížích konzultujte odborníka nebo autorizovanou montážní firmu.
Používané nástroje a zkušební pumpy pro tlakovou zkoušku
Při zjišťování, jaké nástroje jsou potřeba pro tlakové zkoušky vodovodních přípojek, se zaměřte na výběr spolehlivé techniky, která zajistí přesné výsledky pro kolaudaci. Základem je zkušební pumpa vodovod, která spolehlivě vytvoří požadovaný zkušební přetlak v celém potrubním systému.

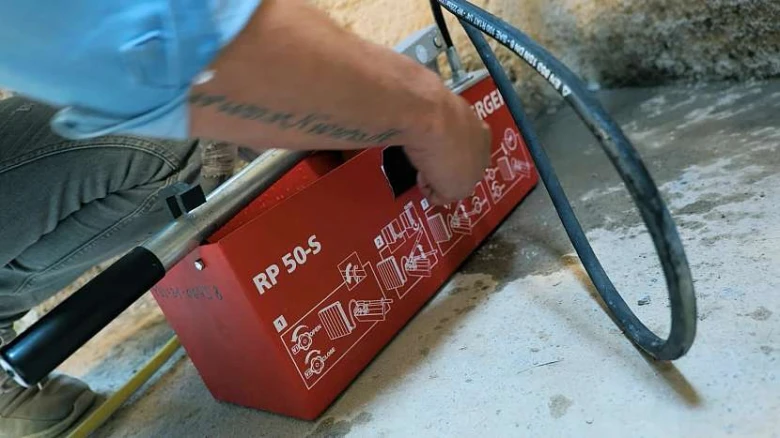

Ruční zkušební pumpy
Ruční pumpa představuje nejběžnější vybavení pro ověření těsnosti domovních rozvodů. Toto zařízení funguje na principu manuálního pákového mechanismu, kterým obsluha postupně zvyšuje tlak v systému až na hodnotu kolem 2 MPa. Při realizaci platí, že ruční pohon umožňuje citlivé dávkování tlaku, což je klíčové pro správný postup tlakové zkoušky vodovodního systému. Pro kontrolu stability tlaku v čase je nutné použít přesný tlakoměr s rozlišením 0,01 MPa.
Elektrické zkušební pumpy
Elektrická pumpa je ideální volbou pro rozsáhlé instalace, kde by manuální tlakování bylo příliš zdlouhavé. Tyto přístroje automaticky udržují nastavené tlakové parametry vodovodu, což výrazně zrychluje proces provádění zkoušky vodovodního potrubí.
- Zkušební pumpa pro vytvoření tlaku.
- Tlakoměr pro přesné měření poklesu tlaku.
- Uzavírací armatury a zátky pro izolaci úseků.
- Připojovací hadice s vysokou odolností.
Odborná rada: Častou chybou je použití nevhodných těsnění u měřicích přístrojů, které pod tlakem propouštějí, což vyvolává falešný dojem netěsnosti celého systému. Před zahájením vždy zkontrolujte integritu všech spojů mezi pumpou a potrubím, čímž zvýšíte bezpečnost tlakové zkoušky.
Bezpečnostní opatření při provádění tlakové zkoušky
Bezpečnostní opatření během tlakové zkoušky jsou klíčová pro prevenci úrazů a škod na majetku. Dodržení stanovených postupů minimalizuje rizika spojená s náhlým uvolněním energie při selhání potrubí.
Kontrola stavu potrubí před zkouškou
Důkladná kontrola potrubí je základem pro úspěšné provedení tlakové zkoušky vodovodního systému. Před zahájením práce vizuálně prověřte všechny spoje, tvarovky a upevňovací prvky. Ujistěte se, že potrubí nevykazuje známky koroze nebo mechanického poškození. Správný postup tlakové zkoušky vodovodního systému vyžaduje, aby byly všechny konce potrubí řádně zaslepeny a odvzdušněny. Častá chyba: opomenutí kontroly upevnění potrubí, které se může pod tlakem prudce pohnout.
Použití ochranných pomůcek
Bezpečnost při práci vyžaduje ochranné pomůcky, které vás ochrání před stříkající vodou nebo úlomky materiálu při případné havárii. Vždy používejte ochranné brýle a pracovní rukavice. Při manipulaci se zkušební pumpou pro vodovod dbejte na to, aby v blízkosti tlakového zařízení nestály nepovolané osoby.
Dodržování maximálního tlaku
Nepřekračujte maximální tlak stanovený projektovou dokumentací, obvykle se při zkoušce potrubí pohybuje v rozmezí 1,0 až 1,5 MPa. Zvýšené tlakové parametry vodovodu by mohly vést k destrukci systému.
- Sledujte hodnoty na manometru v reálném čase.
- Udržujte bezpečný odstup od natlakovaných větví.
- Ověřte, že zkušební pumpa vodovod je v dobrém stavu.
Jak odhalit a opravit netěsnosti po tlakové zkoušce
Úspěšná tlaková zkouška vodovodního systému vyžaduje nejen kalibrovanou zkušební pumpu, ale také pečlivou vizuální kontrolu všech spojů a armatur. Pokud při měření zaznamenáte pokles tlaku na manometru, musíte okamžitě přistoupit k systematické lokalizaci úniku v celém úseku instalace.
Detekce netěsností
Při zkoušce vodovodního potrubí sledujte manometr zkušební pumpy po dobu minimálně 30 minut od dosažení zkušebního přetlaku, který obvykle činí 1,5násobek provozního tlaku. Pokud tlak klesá, je indikována netěsnost v systému, kterou nelze ignorovat. Zaměřte se na vizuální kontrolu všech armatur, přechodek a lisovaných či pájených spojů, kde se často objevuje vlhkost nebo kapky vody. Kontrola poklesu tlaku musí probíhat v časovém úseku stanoveném normou ČSN EN 806-4, aby byla zajištěna bezpečnost tlakové zkoušky i dlouhodobá integrita instalace.
Základní opravy netěsností
- Dotažení závitových spojů pomocí vhodného nářadí, jako jsou instalatérské kleště nebo stranové klíče, s citem pro materiál.
- Výměna poškozených těsnění u šroubení, pokud vykazují známky zpuchření, deformace nebo mechanického poškození.
- Výměna vadného kusu potrubí nebo tvarovky v případě zjištění trhliny v materiálu nebo nekvalitního svaru.
Jakmile je zjištěna netěsnost, oprava musí být provedena odborníkem, který zajistí správné použití těsnicích materiálů, jako jsou teflonové pásky, těsnicí nitě nebo konopí s pastou. Následně vždy opakujte postup tlakové zkoušky, abyste ověřili těsnost nového spoje a stabilitu celého systému.
Častá chyba: Podcenění vizuální kontroly po opravě, která vede k opětovnému selhání systému pod provozním tlakem. Pamatujte, že neodborné zásahy do tlakových řadů představují riziko havárie a vytopení objektu.
Odborná rada: Tlaková zkouška se hodí pro ověření těsnosti nově instalovaných rozvodů v novostavbách či po rekonstrukci, ale není vhodná pro diagnostiku starých, zkorodovaných ocelových potrubí, kde může vysoký zkušební tlak způsobit okamžité prasknutí materiálu. V takovém případě konzultujte postup s odborníkem na rekonstrukce vodovodních systémů. Dokumentace tlakové zkoušky by měla být vždy zaznamenána protokolem, který potvrzuje dosažené tlakové parametry vodovodu v čase.
