Servopohon: Jak funguje, typy a praktické příklady využití

Servopohon využívá zpětnou vazbu k přesnému řízení polohy, rychlosti i krouticího momentu, což umožňuje jeho široké uplatnění v automatizaci. Rozdílné typy servopohonů se liší konstrukcí i principem činnosti, přičemž každý typ najde specifické využití podle požadavků aplikace. Porozumění těmto základům usnadní správný výběr a efektivní nasazení servomotorů.

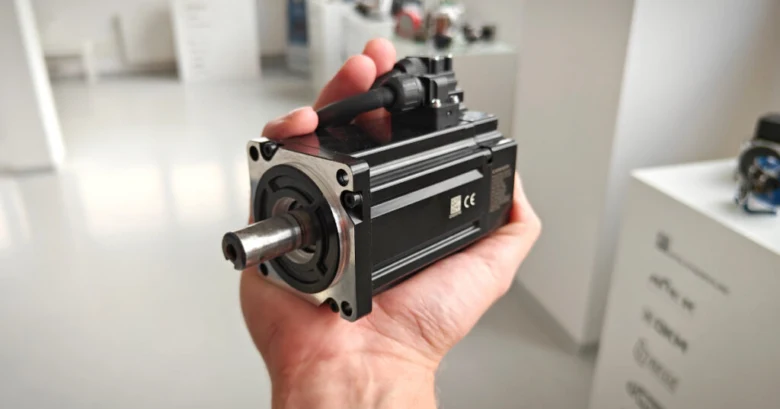

Co je servopohon a jaký je jeho základní princip činnosti

Servopohon je zařízení určené k přesnému řízení polohy, rychlosti a krouticího momentu pohybových částí pomocí servomotoru s uzavřenou regulační smyčkou. Princip servopohonu spočívá v neustálém porovnávání požadovaného pohybu s aktuálním stavem díky zpětné vazbě, která zajišťuje korekci odchylek v reálném čase. Tím se dosahuje vysoké přesnosti a spolehlivosti pohybu.

Regulační smyčka servopohonu funguje tak, že snímač polohy přenáší informace o aktuální poloze motoru do řídicí jednotky, která ji porovnává s požadovanou polohou. Pokud je rozdíl, servomotor upraví svůj krouticí moment a rychlost tak, aby polohu upravil správným směrem. Tento princip umožňuje využití servopohonů v náročných aplikacích, například v průmyslové automatizaci nebo vzduchotechnice.

• Servopohon pracuje s přesností v řádu jednotek mikrometrů
• Zpětná vazba zajišťuje stabilitu a přesnou kontrolu
• Servomotor řídí polohu, rychlost i krouticí moment
• Typy servopohonů se liší dle napájení a aplikace

Co je to servopohon a jak funguje

Servopohon se využívá všude tam, kde je požadována precizní regulace pohybu, například v robotice nebo výrobních linkách. Jeho klíčovým prvkem je zpětná vazba, která umožňuje okamžitou korekci odchylek od nastavené hodnoty. Výsledkem je stabilní a přesný pohyb i při měnících se podmínkách.

Jak funguje servopohon: princip zpětnovazební regulace

Servopohon pracuje na principu zpětnovazební regulace, která umožňuje přesné řízení polohy, rychlosti a krouticího momentu podle požadavků řídicího systému. Zpětná vazba přichází ze snímačů pozice, jako jsou enkodéry a resolvery, jejichž elektrické signály vyhodnocuje servo řízení. Tento uzavřený regulační systém průběžně porovnává požadovanou polohu s aktuální a upravuje výkon servomotoru tak, aby dosáhl přesné polohy i při změnách zatížení nebo vnějších vlivech.

Role enkodérů v servopohonech

Enkodéry převádějí mechanický pohyb rotoru servomotoru na digitální signál s vysokým rozlišením, často v řádu jednotek mikrometrů. Tyto informace o poloze, směru a rychlosti otáčení umožňují řídicímu systému přesně kontrolovat pohyb servopohonu a minimalizovat odchylky od požadované polohy. V praxi to znamená, že servopohon může udržet polohu s přesností až 0,01° nebo lepší, což je zásadní například u CNC strojů nebo robotických aplikací.

Resolver jako zpětnovazební prvek

Resolver funguje jako analogový snímač úhlu natočení rotoru, který poskytuje robustní a spolehlivý signál i v náročných podmínkách, například při vysokých teplotách nebo silném elektromagnetickém rušení. Jeho přesnost typicky dosahuje 0,1° a díky své konstrukci má dlouhou životnost bez nutnosti kalibrace. Resolvery se proto často využívají v průmyslových servopohonech, kde je vyžadována stabilita a odolnost.

Vliv zpětné vazby na přesnost a řízení

Kvalita a typ snímače pozice přímo ovlivňují schopnost servopohonu udržet požadovaný krouticí moment a přesnost pohybu. Servo řídicí jednotka analyzuje data ze snímačů a upravuje napájení servomotoru v reálném čase, čímž zajišťuje rychlou odezvu a minimalizaci chyb. Přesnost řízení polohy může dosahovat jednotek mikrometrů, což je nezbytné například ve vzduchotechnice pro regulaci klapek nebo v automatizovaných výrobních linkách.

Tip: Při výběru servopohonu věnujte pozornost typu snímače pozice a jeho rozlišení, protože nesprávný výběr může vést k nestabilní regulaci a zvýšenému opotřebení mechanických částí. Častou chybou je podcenění významu zpětné vazby, což omezuje přesnost a životnost servopohonu.

Typy servopohonů podle mechanického provedení a ovládání

Servopohony se liší mechanickým provedením i způsobem ovládání. Základní rozdělení zahrnuje zdvihové, klapkové a rotační typy, které se následně ovládají pomocí 2-3 polohového nebo spojitého řízení. Níže popisuji jejich charakteristiky včetně konkrétních příkladů a parametrů.

Zdvihové servopohony

Zdvihové servopohony pracují pomocí posuvného pohybu, který je vhodný pro přesné řízení ventilů nebo hydraulických prvků. Typicky se využívají v hydraulických systémech, kde je potřeba přesný lineární pohyb. Tento typ servopohonu umožňuje regulaci s vysokým krouticím momentem a zpětnou vazbou přes servomotor.

Klapkové servopohony

Klapkové servopohony otáčejí klapky do úhlu obvykle 90°, což je ideální pro vzduchotechniku nebo regulaci průtoku. Model ARM 343 ProClick představuje příklad s dobou otočení 120 sekund, vhodný pro přesné polohování. Tento typ servopohonu využívá 3bodové nebo spojité ovládání podle potřeby aplikace.

Rotační servopohony

Rotační servopohony umožňují otáčení větší než 90°, často až 360°, a využívají se v průmyslových aplikacích, například v CNC strojích. Jejich napájení a zpětná vazba přes servomotor zaručují přesné a rychlé řízení polohy.

Příklady servopohonů s konkrétními parametry a použitím

Při výběru servopohonu je nezbytné znát přesné technické parametry a konkrétní oblasti použití. Následující příklady představují různé typy servopohonů s uvedením krouticího momentu, doby otočení, napájení a ceny, což umožňuje přesnější pochopení principu činnosti a praktických možností využití.

Model ARM 343 ProClick a jeho použití v kotlích na tuhá paliva

Servopohon ARM 343 ProClick nabízí dobu otočení 90° za 120 sekund, což odpovídá pomalému a přesnému řízení klapek v kotlích na tuhá paliva. Tento model umožňuje efektivní regulaci přívodu vzduchu, čímž optimalizuje spalování a snižuje spotřebu paliva. Napájení je 24 V DC, běžné ve vzduchotechnice, a konstrukce je robustní pro dlouhodobý provoz v náročných podmínkách. ARM 343 ProClick je vhodný pro aplikace vyžadující pomalý pohyb s vysokou přesností, avšak není určen pro rychlé nebo opakované změny polohy.

Servopohon Lufberg DA03S: krouticí moment 3 Nm a bezpečnostní zpětná pružina

Model Lufberg DA03S disponuje krouticím momentem 3 Nm a je vybaven zpětnou pružinou, která při výpadku napájení automaticky vrátí klapku do bezpečné výchozí polohy. Tento bezpečnostní prvek je nezbytný v aplikacích, kde nesmí dojít k nebezpečné poloze zařízení. Napájení je 24 V AC/DC, což odpovídá standardům průmyslové automatizace. DA03S se uplatní především u vzduchotechnických klapek do průměru 200 mm s průtokem do 500 m³/h. Častou chybou je poddimenzování krouticího momentu, což vede k předčasnému opotřebení a poruchám servopohonu.

Servopohon Lufberg DA08N24: vyšší krouticí moment a indikace polohy

Servopohon Lufberg DA08N24 nabízí krouticí moment 8 Nm a je vybaven pomocným spínačem pro přesnou indikaci polohy klapky či ventilu. Napájení je 24 V AC/DC, což umožňuje snadnou integraci do standardních řídicích systémů. Tento model je vhodný pro ovládání větších vzduchotechnických klapek a ventilů, kde je potřeba vyšší síla a přesná zpětná vazba. DA08N24 se hodí do průmyslových aplikací i náročnějších vzduchotechnických systémů.

Servopohon Schischek EXMAX 5.10: průmyslový standard s vysokou cenou

Servopohon Schischek EXMAX 5.10 nabízí krouticí moment 5 Nm a dobu otočení přibližně 30 sekund. Napájení je 230 V AC, což umožňuje přímé napojení na běžné průmyslové sítě. Cena tohoto modelu je kolem 36 855 Kč bez DPH, což odráží jeho robustnost a spolehlivost v náročných průmyslových aplikacích a vzduchotechnice. EXMAX 5.10 je vhodný pro větší instalace, kde je požadována dlouhodobá životnost a přesná regulace, ale pro menší nebo domácí systémy může být finančně neefektivní.

Tip: Při výběru servopohonu vždy zvažte požadovaný krouticí moment a rychlost otáčení vzhledem k aplikaci. Poddimenzování vede ke zvýšenému opotřebení a poruchám, zatímco předimenzování znamená zbytečné náklady. Servopohony s bezpečnostní zpětnou pružinou, jako Lufberg DA03S, jsou vhodné pro kritické aplikace, kde je nutné zajistit bezpečný návrat do výchozí polohy. Naopak pro rychlé a přesné pohyby v průmyslu jsou vhodnější modely s vyšším krouticím momentem a napájením 230 V AC, například Schischek EXMAX 5.10.

Výhody a nevýhody jednotlivých typů servopohonů

Servopohony vynikají vysokou přesností a spolehlivostí díky zpětné vazbě, kterou poskytuje servomotor. Tyto vlastnosti zajišťují přesné řízení polohy a krouticího momentu servopohonu, což je klíčové například v průmyslové automatizaci nebo vzduchotechnice. V praxi se setkáte s různými typy servopohonů – elektrickými, hydraulickými a pneumatickými – které se liší principem činnosti a napájením servopohonů.

Jaké jsou výhody a nevýhody jednotlivých typů servopohonů

• 3bodové ovládání je jednodušší a levnější, vhodné pro základní aplikace s méně náročnou regulací
• Spojité ovládání umožňuje plynulou regulaci a jemné nastavení polohy, ale vyžaduje složitější řízení a vyšší náklady
• Elektrické servopohony nabízejí čistý provoz a přesné řízení, avšak mají vyšší cenu a vyžadují pravidelnou údržbu elektroniky
• Hydraulické servopohony poskytují vysoký krouticí moment servopohonu, ale jejich údržba je náročnější a mohou být hlučné
• Pneumatické servopohony jsou rychlé a jednoduché, ale méně přesné a vhodné spíše pro méně kritické aplikace

Tip: Častou chybou je podcenění nároků na údržbu u elektrických a hydraulických servopohonů, což může vést k poruchám a snížení spolehlivosti. Pro jednoduché aplikace s omezeným rozpočtem se vyplatí zvolit 3bodové ovládání, zatímco pro přesné řízení je vhodnější spojité ovládání.

Jak vybrat servopohon podle aplikace a technických požadavků

Výběr servopohonu závisí především na krouticím momentu, rychlosti otáčení a napájení servopohonů. Krouticí moment servopohonu musí odpovídat zátěži – například ve vzduchotechnice pro ovládání klapek do 200 mm postačuje moment 2-3 Nm. Rychlost pohybu a přesnost řízení ovlivňují volbu typu servomotoru se zpětnou vazbou, která zajišťuje kontrolu polohy a síly.

Při výběru servopohonu je nutné zohlednit také provozní podmínky, jako jsou teplota, vlhkost a prostředí, aby zařízení správně fungovalo a nevznikaly poruchy. Typ ovládání (analogové, digitální nebo PWM) by měl být kompatibilní s řídicím systémem.

Častá chyba: podcenění krouticího momentu vede k přetížení servopohonu a zkrácení jeho životnosti. Výběr servopohonu podle aplikace proto vyžaduje přesné stanovení parametrů a předpokládaných podmínek provozu.

Jak servopohon ovládá pohyb – princip a typy

Servopohon pracuje na principu zpětné vazby, kdy servomotor průběžně upravuje polohu podle signálu z řídicího systému. Typy servopohonů zahrnují elektrické, pneumatické a hydraulické, přičemž každý typ má specifické vlastnosti a vhodnost pro různé průmyslové aplikace.

Napájení a elektrické zapojení servopohonů

Servopohony se nejčastěji napájejí stejnosměrným nebo střídavým napětím 24 V AC/DC a 230 V AC. Napájení servopohonů v této úrovni zajišťuje optimální výkon a spolehlivost v průmyslových i vzduchotechnických aplikacích. Základní elektrické zapojení využívá tři vodiče: modrý (nulový vodič), hnědý a černý. Hnědý a černý vodič určují směr otáčení servomotoru, což umožňuje přesné řízení pohybu a polohy.

Praktické pokyny pro zapojení servopohonu

• Připojte modrý vodič k nulovému bodu napájecího zdroje.
• Hnědý vodič připojte na fázi pro jeden směr otáčení.
• Černý vodič slouží k přepnutí směru otáčení servopohonu.
• Dodržujte správné napájení podle typu servopohonu, aby nedošlo k poškození zařízení.

Toto elektrické zapojení je základem pro servopohon princip řízení přesné polohy s využitím zpětné vazby servomotoru. Pro různé typy servopohonů – elektrické, hydraulické a pneumatické – se liší nejen technika napájení, ale i vlastnosti jako krouticí moment servopohonu a možnosti regulace. Například v průmyslu a vzduchotechnice převládají elektrické servopohony díky jednoduchému a spolehlivému napájení.

Doporučení pro instalaci a údržbu servopohonů

Pro správnou instalaci servopohonu je nezbytné nejprve ověřit kompatibilitu servomotoru s daným systémem, zejména z hlediska napájení servopohonů a požadovaného krouticího momentu servopohonu. Pevné uchycení zajistí stabilitu a přesnost pohybu, což je klíčové pro správnou funkci a dlouhou životnost zařízení. Elektrické připojení musí respektovat výrobní specifikace a správně zapojit zpětnou vazbu servomotoru pro efektivní regulaci.

Údržba servopohonů zahrnuje pravidelnou kontrolu mechanických částí, mazání kluzných a točných prvků a kontrolu elektrických spojů. V provozech jako je servopohon vzduchotechnika mohou provozní podmínky vyžadovat častější revize kvůli prachu a vlhkosti.

1. Kontrola kompatibility – ověřte parametry servopohonu včetně typu, napájení a krouticího momentu vůči požadavkům zařízení
2. Pevné uchycení – zajistěte stabilní montáž, aby nedocházelo k vůli a vibracím
3. Elektrické připojení – připojte podle schématu včetně správného zapojení zpětné vazby servomotoru
4. Pravidelná kontrola – sledujte opotřebení, korozi a čistotu pohyblivých částí
5. Mazání – aplikujte vhodné mazivo na ložiska a kluzné plochy podle doporučení výrobce

Tip: Častou chybou je podcenění elektrického připojení zpětné vazby, což vede k nepřesné regulaci pohybu servopohonu.

Servopohony vhodné pro průmysl vyžadují pečlivou údržbu, zatímco jednodušší typy v domácích aplikacích snesou méně častou kontrolu.

Srovnání servopohonů s krokovými motory

Servopohon a krokový motor představují dva základní typy pohonů s odlišnými technickými parametry a oblastmi využití. Servopohon dosahuje přesnosti polohy v řádu jednotek až desítek mikrometrů díky uzavřené regulační smyčce se zpětnou vazbou, která kontinuálně porovnává požadovaný a skutečný stav. Krouticí moment servopohonu zůstává konstantní i při nízkých otáčkách, což je klíčové například ve vzduchotechnice nebo průmyslové automatizaci. Cena servopohonů se pohybuje obvykle od 6 000 Kč do 37 000 Kč bez DPH v závislosti na výkonu a funkcích. Naproti tomu krokový motor nabízí jednodušší konstrukci bez zpětné vazby a nižší pořizovací náklady, což jej předurčuje pro méně náročné aplikace s nižší přesností.

Typy servopohonů s příklady použití

• Elektrické servopohony – využívají se v robotice, CNC strojích a přesné výrobě, kde je potřeba řídit polohu s vysokou dynamikou a přesností; typické napájení je 24 V DC nebo 230 V AC
• Hydraulické servopohony – vhodné pro aplikace vyžadující krouticí momenty řádově stovek až tisíců Nm, například v těžkém průmyslu nebo stavebních strojích
• Pneumatické servopohony – používají se pro rychlé a jednoduché pohyby, například ve vzduchotechnice nebo balicích linkách, s krouticím momentem do několika Nm

Tip: Častou chybou je podcenění nároků na údržbu servopohonů, která zahrnuje pravidelnou kontrolu zpětnovazebních snímačů a servo řízení. Servopohony jsou vhodné pro aplikace vyžadující vysokou přesnost, stabilní krouticí moment a zpětnou vazbu, například v průmyslové výrobě či vzduchotechnice. Pro méně náročné úlohy, kde je prioritou nízká cena a jednoduchost, doporučuji krokový motor.

Časté dotazy

Co je servopohon a k čemu slouží?

Servopohon je zařízení pro přesné řízení polohy a rychlosti motoru pomocí zpětnovazební smyčky, využívané v automatizaci a regulaci.

Jaký je základní princip činnosti servopohonu?

Principem je uzavřená regulační smyčka se zpětnou vazbou, která porovnává požadovaný pohyb s aktuálním a upravuje chod motoru.

Jaké jsou hlavní typy servopohonů?

Existují zdvihové, klapkové a rotační servopohony, dále 2-3 polohové a spojité ovládání podle signálu.

Jaký krouticí moment je vhodný pro vzduchotechnické klapky do 200 mm?

Pro tyto klapky postačuje servopohon s krouticím momentem kolem 2-3 Nm.

Jaké napájení se nejčastěji používá u servopohonů?

Nejčastější napájení je 24 V AC/DC nebo 230 V AC, s vodiči modrý, hnědý a černý pro správný směr otáčení.

Jaké jsou výhody servopohonů oproti krokovým motorům?

Servopohony mají vyšší přesnost a lepší dynamiku, ale jsou dražší a vyžadují složitější údržbu.

Jak správně instalovat servopohon?

Instalace vyžaduje kontrolu kompatibility, pevné uchycení, správné elektrické připojení a pravidelnou údržbu.

Co znamená zpětná vazba u servopohonu?

Zpětná vazba pomocí enkodérů nebo resolverů poskytuje informace o poloze a rychlosti pro přesné řízení pohybu.

Jaká je doba otočení servopohonu ARM 343 ProClick?

Tento model má dobu otočení 90° za 120 sekund, vhodný pro kotle na tuhá paliva.

Kolik stojí servopohon Schischek EXMAX 5.10?

Cena tohoto servopohonu se pohybuje kolem 36 855 Kč bez DPH.

Jaký je princip zpětnovazební regulace u servopohonů?

Servopohon využívá zpětnou vazbu, obvykle z enkodéru či potenciometru, která umožňuje přesné řízení polohy v 3 krocích: měření polohy, porovnání s požadovanou hodnotou a korekce pohybu.

Jaké jsou hlavní druhy servopohonů podle mechanického provedení?

Existují 3 základní typy: elektrické, hydraulické a pneumatické servopohony, lišící se zdrojem energie a vhodností pro různé aplikace.

Jak vybrat servopohon podle konkrétní aplikace?

Při výběru je třeba zohlednit 4 faktory: požadovaný krouticí moment, rychlost, přesnost polohování a typ ovládání (analogové či digitální).

Jaké jsou bezpečnostní normy a standardy pro instalaci servopohonů?

Instalace musí splňovat normu ČSN EN 60204-1, která stanovuje 3 hlavní požadavky na elektrickou bezpečnost, ochranu proti přetížení a správné uzemnění.

Jaké jsou doporučené kroky pro údržbu servopohonu?

Údržba zahrnuje 3 základní kroky: pravidelnou kontrolu mechanických spojů, čištění a mazání pohyblivých částí a kontrolu elektrických připojení minimálně jednou za 6 měsíců.
