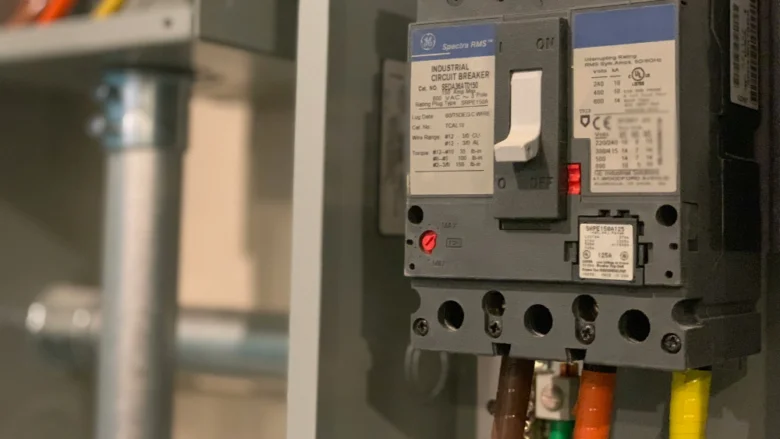

Výpočet výkonu jističe podle proudu: přesný návod a příklady
Správný výpočet výkonu elektrického jističe podle proudu je klíčový pro bezpečný a spolehlivý provoz elektroinstalace. Základním parametrem je jmenovitý proud, který musí odpovídat zátěži a zároveň respektovat charakteristiku jističe i bezpečnostní rezervu. Přesné určení těchto hodnot zabrání přetížení a zajistí optimální ochranu zařízení.
🔍 Nejdůležitější fakta
- Jednofázové napětí v ČR je standardně 230 V, třífázové 3×230 V.
- Výkon jističe se počítá podle vzorce P = U × I pro jednofázové rozvody.
- Pro třífázové rozvody platí vzorec P = 3 × U × I při cos φ = 1.
- Typické hodnoty jističů v domácnostech jsou 10 A, 16 A, 20 A, 25 A a 32 A.
- Bezpečnostní rezerva a účiník (cos φ) ovlivňují správný výběr jističe.
- Pravidelná revize jističů se doporučuje každých 5 let.
Jak spočítat výkon elektrického jističe podle proudu
Výkon elektrického jističe podle proudu vypočítáte jednoduše podle vzorce P = U × I, kde P je výkon ve wattech, U je napětí ve voltech a I je proud v ampérech. Pro jednofázový rozvod se napětí standardně počítá jako 230 V, zatímco u třífázového rozvodu se používá součin 3 × 230 V (tedy 400 V efektivně). Výpočet výkonu jističe podle proudu tak přímo závisí na hodnotě jmenovitého proudu a typu rozvodu.
Praktické příklady výkonu pro běžné jističe:
- Výpočet výkonu pro 10 A jistič – P = 230 V × 10 A = 2 300 W (2,3 kW) u jednofázového rozvodu
- Výpočet výkonu pro 16 A jistič – P = 230 V × 16 A = 3 680 W (3,7 kW) u jednofázového rozvodu
- Výpočet výkonu pro 25 A jistič – P = 230 V × 25 A = 5 750 W (5,75 kW) u jednofázového rozvodu
U třífázového rozvodu výkon spočítáte podle vzorce P = √3 × U × I × cos φ, kde cos φ je účiník, často kolem 0,9. Tento výpočet je zásadní pro správný výběr jističe s ohledem na charakteristiku jističe a bezpečnostní rezervu. Výpočet proudu jističe a výkonu podle napětí je základním krokem při dimenzování elektrických rozvodů.
Typické hodnoty a charakteristiky jističů v domácnostech
Typické hodnoty a charakteristiky jističů v domácnostech určují správný výběr a bezpečný provoz elektrických zařízení. V této části se zaměříme na běžné proudové hodnoty a charakteristiky jističů používaných v domácích instalacích.
Typické proudové hodnoty jističů v domácnostech
V domácnostech se nejčastěji používají jističe s jmenovitým proudem 10 A, 16 A, 20 A, 25 A a 32 A. Hodnota 16 A obvykle postačuje pro osvětlení a běžné zásuvky, zatímco 25 A jistič najdete u silněji zatížených spotřebičů, například elektrických sporáků nebo bojlerů. Jistič s proudem 10 A zvládne zátěž do přibližně 2,3 kW (jednofázový rozvod, 230 V), 16 A jistič pak až kolem 3,7 kW – to je praktický výpočet proudu jističe pro světla a osvětlení. Pro třífázový rozvod se hodnoty násobí třemi, což umožňuje vyšší výkon.
| Jmenovitý proud (A) | Maximální výkon (kW) při 230 V jednofázově | Poznámka |
|---|---|---|
| 10 | 2,3 | Osvětlení, malé spotřebiče |
| 16 | 3,7 | Zásuvky, běžné spotřebiče |
| 25 | 5,7 | Sporáky, varné desky |
Charakteristiky jističů a jejich význam v domácnostech
Charakteristika jističe určuje rychlost vypnutí při překročení jmenovitého proudu (In) a ovlivňuje bezpečnostní rezervu. Charakteristika B spouští při 3-5násobku In, hodí se proto pro domácnosti s malým náběhovým proudem, například u osvětlení. Charakteristika C vypíná při 5-10násobku In a je nejběžnější v bytech, protože zvládá krátkodobé náběhy běžných spotřebičů bez zbytečného vypínání. Charakteristika D se aktivuje až při 10-20násobku In a využívá se u zařízení s vysokými náběhovými proudy, například elektromotorů.
| Charakteristika | Spouštěcí proud (násobek In) | Použití |
|---|---|---|
| B | 3-5 | Osvětlení, citlivé obvody |
| C | 5-10 | Většina domácích spotřebičů |
| D | 10-20 | Motory, transformátory |
Tip: Pro domácí použití doporučuji jističe s charakteristikou C, které nabízejí optimální rovnováhu mezi ochranou a provozní spolehlivostí. Častou chybou je volba charakteristiky B pro zásuvky, což může vést k častému vypínání při běžném náběhu spotřebičů. Výpočet výkonu pro 16A jistič odpovídá přibližně 3,7 kW při jednofázovém rozvodu, což je užitečná orientační hodnota při plánování elektrické instalace.
Výpočet výkonu pro jednofázové a třífázové rozvody
Výpočet výkonu jističe se liší podle typu elektrického rozvodu – jednofázového nebo třífázového. U jednofázového rozvodu se výkon (P) vypočítá jednoduše jako součin napětí (U) a proudu (I) podle vzorce P = U × I. Standardní napětí v domácnostech činí 230 V, proto například jistič s jmenovitým proudem 25 A umožní připojení zařízení s výkonem zhruba 5,75 kW (230 V × 25 A).
U třífázového rozvodu je zapotřebí zahrnout i účiník (cos φ), který vyjadřuje poměr skutečného výkonu k výkonu zdánlivému. Vzorec pro výpočet výkonu je P = 3 × U × I × cos φ. Při napětí 400 V, proudu 25 A a ideálním účiníku 1 dosáhne výkon jističe přibližně 17,3 kW (3 × 400 V × 25 A × 1).
Výpočet výkonu jističe podle proudu – základní postup
- Určete typ rozvodu – jednofázový (230 V) nebo třífázový (400 V).
- Zjistěte jmenovitý proud jističe – například 16 A nebo 25 A.
- Stanovte hodnotu účiníku (cos φ), obvykle mezi 0,8 až 1,0 (pro osvětlení často 1).
- Vypočítejte výkon pomocí příslušného vzorce – pro jednofázový P = U × I, pro třífázový P = 3 × U × I × cos φ.
- Zohledněte charakteristiku jističe a bezpečnostní rezervu pro reálné zatížení.
Tip: Pro výpočet jističe pro světla a osvětlení se často používá cos φ = 1, což zjednodušuje výpočet. Při použití kalkulačky výkonu jističe podle proudu lze rychle zjistit maximální elektrický výkon, který jistič bezpečně pojme.
Na co si dát pozor: nezapomeňte, že skutečné zatížení může být vyšší kvůli bezpečnostní rezervě a charakteristice jističe, proto je vhodné volit jistič s přiměřenou rezervou. Výpočet výkonu pro 16A jistič potom pomůže určit odpovídající maximální zatížení až kolem 3,7 kW u jednofázového rozvodu.
Bezpečnostní rezervy a doporučené postupy při výběru jističe
Při výpočtu výkonu elektrického jističe podle proudu je nezbytné přidat bezpečnostní rezervu a zohlednit provozní podmínky, aby bylo zajištěno spolehlivé a bezpečné fungování elektrické instalace. Následující podsekce vysvětlují klíčové aspekty, které ovlivňují správný výběr jističe.
Zohlednění soudobosti spotřebičů
Soudobost spotřebičů znamená, že ne všechny elektrické přístroje v domácnosti nebo provozu běží současně na plný výkon. Při výpočtu proudu jističe proto není nutné sčítat jmenovitý proud všech spotřebičů přímo. Výpočet proudu zohledňuje soudobost pomocí koeficientů, které snižují celkový proud na realistickou hodnotu. Tento přístup umožňuje efektivnější dimenzování jističe a snižuje náklady na instalaci bez snížení bezpečnosti.
Doporučená bezpečnostní rezerva a dimenzování
Pro bezpečný provoz se doporučuje přidat bezpečnostní rezervu 20-25 % k vypočtenému proudu, čímž se zvýší jmenovitý proud jističe nad aktuální zatížení. Navíc je vhodné, aby souvislé zatížení nepřekročilo 80 % jmenovitého proudu jističe. To prodlužuje životnost zařízení a zabraňuje častému spouštění jističe. Správný výběr jističe zahrnuje také koordinaci s průřezem vodiče, protože jmenovitý proud jističe nesmí překročit maximální proudovou zatížitelnost kabelu.
- Přidat 20-25 % bezpečnostní rezervu k vypočtenému proudu
- Omezit souvislé zatížení na max. 80 % jmenovitého proudu jističe
- Zkontrolovat, že jmenovitý proud jističe odpovídá průřezu vodiče
- Vybrat jistič podle charakteristiky vhodné pro typ zatížení a rozvod (jednofázový nebo třífázový rozvod)
Koordinace a selektivita jističů
Selektivita jističů znamená, že při poruše vypne pouze jistič nejblíže ke zdroji problému, a ne hlavní jistič celé instalace. To zabraňuje zbytečnému výpadku větší části rozvodu. Při výpočtu a výběru jističe je proto nutné zajistit, aby charakteristika jističe byla kompatibilní s ostatními jistícími prvky v systému. Správná koordinace minimalizuje riziko nevhodného vypnutí a zvyšuje bezpečnost elektrického rozvodu.
Tip: Pro přesný výpočet výkonu jističe podle proudu lze využít specializovanou kalkulačku výkonu jističe podle proudu, která automatizuje započítání bezpečnostní rezervy i soudobosti spotřebičů.
Praktické příklady výpočtu výkonu jističe pro různé proudy
Výpočet výkonu jističe podle proudu je základní postup pro správný výběr zařízení v jednofázovém i třífázovém rozvodu. Pro jednofázový jistič se výkon vypočítá podle vzorce P = U × I, kde U je napětí (230 V) a I jmenovitý proud jističe. Níže uvádím konkrétní příklady, které usnadní orientaci při výběru jističe pro konkrétní zatížení, například pro světla a osvětlení.
- Jistič 10 A – výkon přibližně 2,3 kW, vhodný pro menší zásuvkové okruhy nebo osvětlení.
- Jistič 16 A – výkon kolem 3,7 kW, často používaný pro standardní domácí spotřebiče.
- Jistič 25 A – výkon zhruba 5,75 kW, vhodný pro větší zátěže, jako jsou kuchyňské spotřebiče.
- Třífázový jistič 3×25 A – výkon cca 17,3 kW, ideální pro průmyslové nebo větší domácí rozvody.
| Jmenovitý proud (A) | Typ rozvodu | Výkon (kW) |
|---|---|---|
| 10 | Jednofázový | 2,3 |
| 16 | Jednofázový | 3,7 |
| 25 | Jednofázový | 5,75 |
| 3×25 | Třífázový | 17,3 |
Tip: Při výpočtu proudu jističe nezapomeňte započítat bezpečnostní rezervu a charakteristiku jističe, aby nedocházelo k častému vypínání při běžném provozu. Výpočet výkonu jističe podle proudu pomáhá předejít přetížení okruhu a tím i nebezpečí požáru.
Výpočet jističe pro světla a osvětlení
Pro osvětlení v domácnosti se obvykle počítá s nižší spotřebou, proto 10A nebo 16A jističe často postačují. Tímto způsobem lze snadno vypočítat, kolik kW na 25A jistič můžete připojit, a správně dimenzovat elektrický rozvod.
Dopady nerovnoměrného zatížení fází v třífázových rozvodech
Nerovnoměrné zatížení fází v třífázových rozvodech způsobuje, že některé fáze vedou proud výrazně vyšší než ostatní. Tento stav vede k přetížení konkrétních fází, což zvyšuje riziko vypnutí jističe, tepelných poškození kabeláže a zkratu. Přetížení ovlivňuje charakteristiku jističe, protože proud na přetížené fázi může překročit jmenovitý proud, zatímco ostatní fáze jsou podvyužité. Takové disproporční zatížení snižuje účinnost rozvodu a může způsobit zvýšené ztráty energie i zkrácení životnosti elektrických zařízení.
Důsledky nerovnoměrného zatížení fází v třífázových rozvodech
Nerovnoměrné zatížení způsobuje zvýšení proudové zátěže na přetížených fázích nad jmenovitý proud jističe, což může vést k jeho častému vypínání. Přetížení fází zvyšuje i riziko lokálního přehřátí vodičů a tím i možné poškození izolace. Navíc se narušuje správná funkce jističů s charakteristikou C, které jsou v domácnostech nejčastější, protože jejich vypínací proud je nastaven na 5-10násobek jmenovitého proudu. Nerovnoměrné zatížení také snižuje účinnost třífázového rozvodu, protože některé fáze pracují blízko maxima, zatímco jiné jsou podstatně méně zatížené.
Doporučené postupy pro rovnoměrné rozložení zatížení ve třech fázích
Pro správný výpočet výkonu jističe podle proudu a zajištění bezpečnostní rezervy je nezbytné rovnoměrně rozdělit spotřebiče mezi všechny tři fáze. Rovnoměrné zatížení fází snižuje riziko přetížení a zajišťuje optimální provozní podmínky třífázového rozvodu. Doporučuje se:
- Měřit proudy na jednotlivých fázích pomocí ampérmetrů nebo proudových kleští pro přesný výpočet zatížení
- Nepřidělovat silné spotřebiče (například bojler, elektrický sporák) pouze na jednu fázi
- Používat jističe s charakteristikou C, které odpovídají typu zátěže a umožňují krátkodobé proudové špičky při rozběhu motorů
- Zachovat bezpečnostní rezervu minimálně 10 % nad maximálním vypočteným proudem pro souvislé zatížení
- Pravidelně kontrolovat a aktualizovat rozložení zatížení při přidávání nových spotřebičů
Tip: Nerovnoměrné zatížení fází může způsobit nejen časté vypínání jističe, ale i zvýšené tepelné namáhání kabelů, což je častá chyba při instalacích v rodinných domech s nevyváženým připojením spotřebičů.
Rovnoměrné rozložení zatížení je vhodné zejména v domácnostech s třífázovým rozvodem, kde se využívají spotřebiče s vyšším příkonem. Naopak v jednofázových instalacích nebo malých objektech s minimem třífázových spotřebičů není tento požadavek tak kritický. Pro správný návrh a kontrolu rovnoměrnosti zatížení doporučuji vždy konzultaci s kvalifikovaným elektrikářem.
Postup změny velikosti hlavního jističe u distributora
Změna velikosti hlavního jističe vyžaduje podání žádosti u distributora elektřiny, která musí obsahovat veškerou potřebnou technickou dokumentaci. Mezi tyto dokumenty patří výpočet proudu jističe, jeho jmenovitý proud a charakteristika jističe, včetně bezpečnostní rezervy odpovídající typu rozvodu – tedy jednofázového nebo třífázového. Distributor na základě těchto podkladů posoudí, zda je změna možná a jaký bude termín realizace.
- Příprava technické dokumentace – zahrnuje výpočet výkonu jističe podle proudu a specifikaci stávajícího rozvodu
- Podání žádosti u distributora – žádost obsahuje všechny technické údaje a údaje o odběrném místě
- Schválení a vyčíslení poplatků – distributor stanoví cenu za změnu a informuje o možných termínech
- Realizace změny velikosti jističe – provádí ji oprávněná firma v dohodnutém termínu
Tip: Změnu kapacity jističe doporučuji plánovat s dostatečným předstihem, protože celý proces může trvat i několik týdnů. Na co si dát pozor: neúplná dokumentace často způsobuje prodlevy v schválení.
Doporučení pro dimenzování jističů v moderních instalacích
Moderní elektrické instalace musejí zohlednit rostoucí požadavky zařízení jako je elektromobilita a tepelná čerpadla, které vyžadují vyšší proudy jističů a robustnější kabeláž. Elektromobilita přináší nutnost dimenzování jističů s větší bezpečnostní rezervou, protože nabíjecí stanice často pracují s proudy nad 16 A, což je běžná hodnota pro osvětlení nebo menší spotřebiče. Tepelné čerpadlo zpravidla vyžaduje jistič s vyšším jmenovitým proudem, obvykle v rozmezí 20 až 32 A, v závislosti na výkonu zařízení a typu třífázového nebo jednofázového rozvodu.
Při výpočtu jističe pro konkrétní zatížení je nutné zohlednit charakteristiku jističe a příslušný výpočet proudu jističe, který zahrnuje nejen maximální výkon spotřebičů, ale i bezpečnostní rezervu pro spolehlivý provoz.
- Použijte dimenzování jističů podle aktuálních parametrů spotřebičů, zejména elektromobilních nabíječek a tepelných čerpadel
- Zvolte odpovídající kabeláž s ohledem na proudový odběr a délku vedení
- Preferujte odborné poradenství při výpočtu jističe pro motor i další výkonné spotřebiče
- Pamatujte, že výpočet výkonu pro 16A jistič se liší od dimenzování pro 10A jistič kvůli rozdílnému maximálnímu zatížení v kW
Tip: Dimenzování jističů pro moderní technologie vyžaduje přesný výpočet proudu a bezpečnostní rezervu, aby instalace byla bezpečná a funkční.

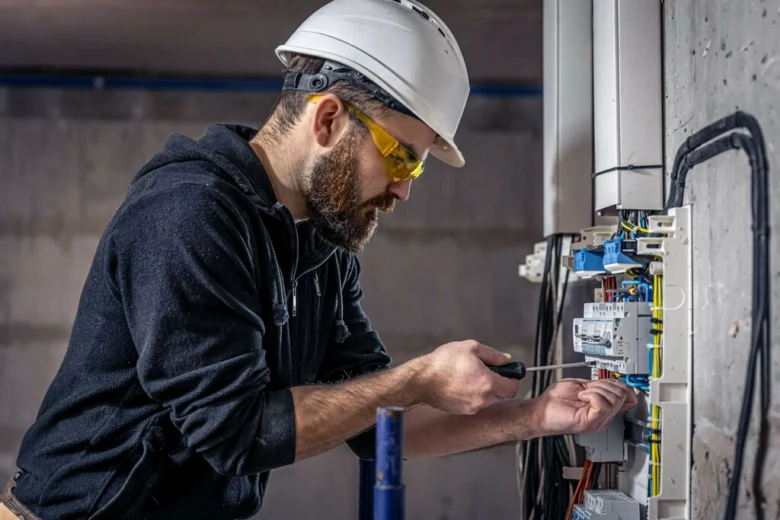

Testování a revize jističů v domácnostech
Pravidelná revize elektrotechniky v domácnostech zahrnuje i kontrolu elektrických jističů, která by měla probíhat minimálně jednou za pět let. Tato doba zajišťuje, že jističe zůstanou funkční a správně dimenzované podle aktuálního zatížení v jednofázovém nebo třífázovém rozvodu. Výpočet proudu jističe a jeho charakteristika ovlivňují bezpečnostní rezervu, kterou je nutné respektovat, aby nedošlo k přetížení či nechtěnému vybavení jističe.
Testování jističů by měl provádět kvalifikovaný elektrikář, který může ověřit výkon jističe podle proudu a zjistit například, kolik udrží 10A jistič v konkrétním obvodu. Nedodržení této odborné revize představuje riziko poškození elektroinstalace a možného požáru.
- Provádět periodickou kontrolu jističů každých 5 let
- Zajistit odborné testování výkonu a funkčnosti jističe
- Věnovat pozornost správnému výpočtu jističe pro konkrétní zatížení
- Nechat elektrikáře zkontrolovat charakteristiku jističe a bezpečnostní rezervu
Jak spočítat jistič pro motor podle proudu
Při výpočtu jističe pro motor je třeba vzít v úvahu jak jmenovitý proud motoru, tak také bezpečnostní rezervu, aby byla zajištěna spolehlivost provozu bez zbytečných výpadků.
Časté dotazy k výpočtu výkonu jističe podle proudu
Pro výpočet výkonu elektrického jističe podle proudu použijte základní vzorec P = U × I, kde P je výkon ve wattech, U napětí ve voltech a I proud v ampérech. U jednofázového rozvodu je napětí 230 V, u třífázového rozvodu se výkon počítá jako P = √3 × U × I × cos φ, přičemž cos φ je účiník, který ovlivňuje skutečný výkon. Při dimenzování jističe se doporučuje přidat bezpečnostní rezervu 10-25 % nad vypočtený proud, aby se zabránilo nežádoucímu vypínání.
FAQ k výpočtu výkonu jističe podle proudu
Otázka: Kolik kW odpovídá 25A jističi?
Jednofázový jistič 25 A při 230 V odpovídá výkonu přibližně 5,75 kW.
Otázka: Jak se vypočítá velikost jističe?
Velikost jističe se určuje podle maximálního proudu zařízení zvýšeného o bezpečnostní rezervu 20-25 %.
Otázka: Kolik kW udrží 10A jistič?
10 A jistič na 230 V zvládne výkon kolem 2,3 kW.
Otázka: Jak určit výkon podle proudu?
Výkon zjistíte vzorcem P = U × I, kde U je napětí a I proud.
Otázka: Jaký jistič potřebuji pro spotřebič 3000 W?
Pro 3000 W spotřebič se doporučuje jistič s proudem minimálně 16 A.
Otázka: Proč je důležitý účiník (cos φ) při výpočtu jističe?
Účiník ovlivňuje skutečné zatížení, u motorů bývá mezi 0,7 a 0,95, což je třeba zohlednit.
Otázka: Jak často se doporučuje revize jističů?
Revize by měla probíhat přibližně každých 5 let odborníkem.
Otázka: Co znamená charakteristika jističe B, C a D?
Charakteristika B vypíná při 3-5násobku jmenovitého proudu, C při 5-10násobku, D při 10-20násobku.
Otázka: Jak přidat bezpečnostní rezervu při výběru jističe?
Rezerva 20-25 % nad vypočtený proud zabraňuje častému vypínání.
Otázka: Jak řešit nerovnoměrné zatížení fází?
Nerovnoměrnost odstraníte rovnoměrným rozložením spotřebičů mezi fáze.
Otázka: Jaký jistič je vhodný pro osvětlení?
Pro osvětlení se běžně používá jistič 10 A (cca 2,3 kW).
Otázka: Lze použít stejný jistič pro motor a odporovou zátěž?
Pro motory jsou vhodnější jističe s charakteristikou C nebo D, pro odporovou zátěž B.
Otázka: Co je to selektivita jističů?
Selektivita zajišťuje, že při poruše vypne nejbližší jistič, nikoli celý systém.
Otázka: Jaký je typický proud hlavního jističe v rodinném domě?
Obvyklý hlavní jistič má hodnotu 3×25 A nebo 3×32 A.
Otázka: Jaký vliv má elektromobilita na dimenzování jističů?
Elektromobilita zvyšuje požadavky na proud, proto je potřeba silnější jističe.
Otázka: Jak se vypočítá výkon jističe pro třífázový rozvod?
Výkon se počítá podle vzorce P = √3 × U × I × cos φ, kde U je napětí fáze a cos φ účiník.
Otázka: Jaká je doporučená bezpečnostní rezerva při dimenzování jističe?
Doporučuje se rezerva 10-20 % nad vypočtený proud pro spolehlivost.
Otázka: Jak změnit velikost hlavního jističe u distributora energie?
Změnu hlavního jističe je nutné sjednat s distributorem, který posoudí technické možnosti.
