Jak správně určit odpor vinutí elektromotoru krok za krokem

Určení odporu vinutí elektromotoru patří mezi základní úkony při diagnostice jeho stavu a funkčnosti. Správné měření, ať už u asynchronního nebo jednofázového motoru, pomáhá odhalit případné závady v izolaci či vinutí. Návod krok za krokem vysvětlí, jak použít multimetr a vyhodnotit naměřené hodnoty přesně a bezpečně.

Jak připravit elektromotor a měřicí přístroj na měření odporu vinutí

Pro správné určení odporu vinutí elektromotoru je nezbytné předem připravit motor i měřicí přístroj. Elektromotor musí být bezpečně odpojen od napájení a vinutí suché, zatímco měřicí přístroj vyžaduje kalibraci pro přesné měření.

Příprava elektromotoru před měřením odporu vinutí

Před měřením je třeba elektromotor zcela odpojit od elektrické sítě, aby nedošlo k úrazu nebo poškození přístroje. Vinutí elektromotoru musí být chladné a bez vlhkosti, protože vlhkost může zkreslit výsledky měření izolačního odporu vinutí motoru. Povrch vinutí očistěte od prachu a mastnoty, aby měřicí sondy dobře přiléhaly a poskytly spolehlivá data. Při připojování měřicích kabelů dodržujte bezpečnostní pravidla a používejte izolované nástroje.

Kalibrace měřicího přístroje před měřením

Kalibrace měřicího přístroje, například multimetru nebo megohmmetru, je nezbytná pro eliminaci chyb a získání spolehlivých hodnot odporu vinutí asynchronního motoru. Nejprve proveďte nulování přístroje podle návodu výrobce. Poté ověřte přesnost měření pomocí referenčního odporu, což zajistí správné vyhodnocení měření. Správná kalibrace zvyšuje přesnost a pomáhá například při měření motoru multimetrem nebo při diagnostice stavu vinutí, kdy je třeba poznat spálený motor.

1. Odpojte elektromotor – zajistěte, aby byl zcela bez napětí
2. Očistěte vinutí – odstranění vlhkosti a nečistot
3. Připravte měřicí přístroj – vyberte vhodný přístroj (multimetr, megohmmeter)
4. Proveďte nulování přístroje – kalibrace pro eliminaci chyb
5. Ověřte přístroj pomocí referenčního odporu – potvrzení přesnosti měření

Tip: Při měření odporu vinutí jednofázového motoru se vyplatí vždy zkontrolovat i minimální izolační odpor motoru, protože jeho snížení může indikovat poškození vinutí.

Krok za krokem postup měření odporu vinutí elektromotoru

K přesnému určení odporu vinutí elektromotoru je nutné dodržet správný postup měření. Následující návod popisuje krok za krokem, jak změřit odpor vinutí elektromotoru s využitím čtyřvodičové metody, která minimalizuje chyby způsobené měřicími kabely. Součástí je i doporučení zaznamenat teplotu vinutí, protože ovlivňuje výslednou hodnotu odporu.

Příprava elektromotoru pro měření

Nejdříve odpojte elektromotor od elektrické sítě, aby bylo měření bezpečné a nehrozilo poškození přístrojů či úraz. Zajistěte, aby motor byl v klidovém stavu bez napětí. Zaznamenejte teplotu vinutí, protože odpor vinutí asynchronního motoru se mění s teplotou – například při zvýšení o 10 °C může odpor narůst přibližně o 4 %. Tento údaj umožní přesnější vyhodnocení výsledků a korekci naměřených hodnot.

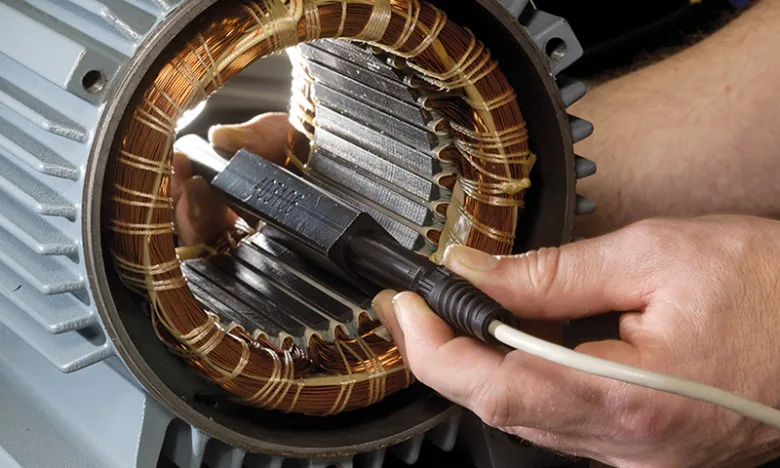

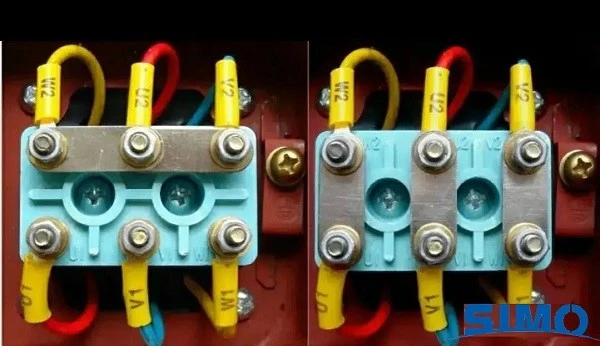

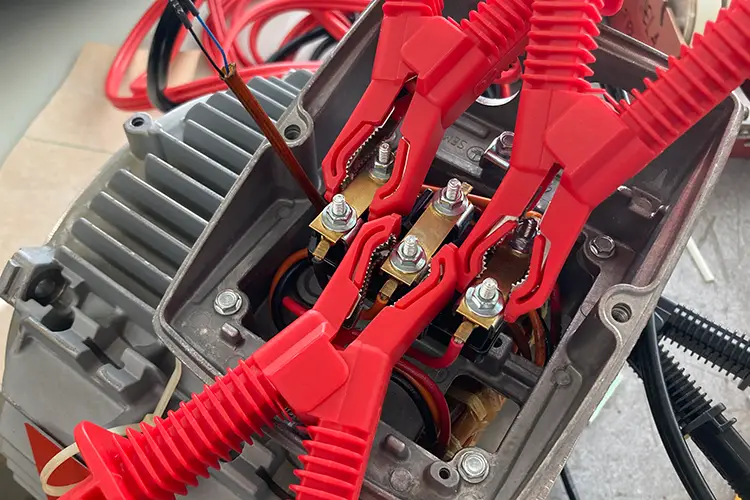

Připojení měřicích kabelů a volba metody

Pro měření odporu vinutí elektromotoru použijte multimetr s funkcí měření nízkých odporů a připojte měřicí kabely podle čtyřvodičové metody. Tato technika eliminuje vliv odporu samotných kabelů a kontaktů, čímž zvyšuje přesnost měření. Připojte dva vodiče k jednomu konci vinutí a dva další k druhému konci – multimetr tak odečte jen skutečný odpor vinutí elektromotoru, nikoliv kabelů.

Samotné měření a záznam hodnot

1. Zapněte multimetr a nastavte jej na měření odporu vhodného rozsahu.
2. Připojte měřicí kabely podle čtyřvodičové metody.
3. Počkejte několik sekund, než se hodnota ustálí.
4. Zaznamenejte hodnotu odporu a připojenou teplotu vinutí, která je nutná pro pozdější výpočet korekce.

Tento postup měření odporu vinutí elektromotoru zajistí spolehlivý a přesný výsledek, který pomáhá odhalit například spálený motor nebo poruchy izolace. Pro měření jednofázových motorů platí stejný princip s přizpůsobením na počet vinutí.

Tip: Častou chybou je nezaznamenání teploty vinutí, což může vést k nesprávnému posouzení stavu motoru. Tento postup se hodí pro všechny typy elektromotorů, ale pro motor s vážně poškozenou izolací doporučuji doplnit měření izolačního odporu vinutí motoru.

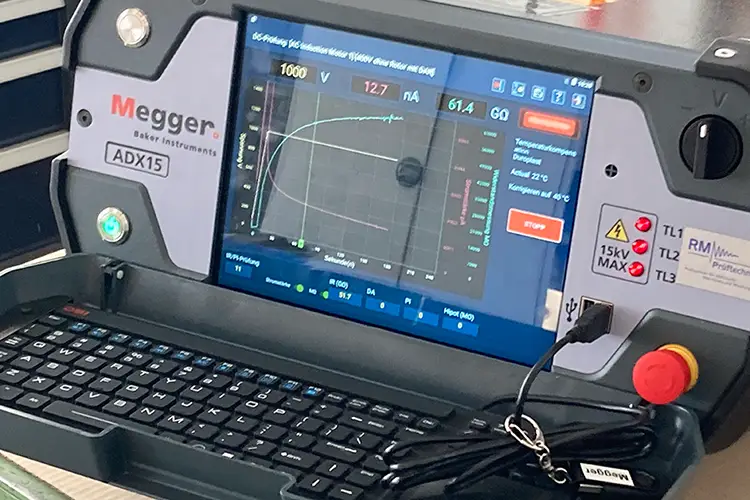

Jak správně změřit izolační odpor a jeho význam

Izolační odpor vinutí motoru představuje elektrický odpor mezi vodiči vinutí a zemí nebo mezi jednotlivými závity. Jeho správné změření je klíčové pro zajištění bezpečnosti a dlouhodobé spolehlivosti elektromotoru. K tomuto účelu se používá megohmmeter, přístroj, který umožňuje aplikovat vysoké testovací napětí a přesně změřit odpor izolace.

Testovací napětí megohmmetru se volí podle typu motoru a jeho napájení, zpravidla v rozmezí 500 až 1000 V. Příliš nízké napětí nemusí odhalit drobné poruchy izolace, příliš vysoké by mohlo poškodit motor. Doba měření je standardně 60 sekund, což zajistí stabilní a spolehlivý výsledek. Pravidelné měření izolačního odporu pomáhá včas detekovat degradaci izolace, která může vést ke spálení motoru nebo jeho poruše.

• Izolační odpor měří megohmmeter aplikací testovacího napětí 500-1000 V
• Doba měření je minimálně 60 sekund pro stabilní hodnotu
• Minimální izolační odpor motoru by měl být obvykle nad 1 MΩ, závisí na specifikaci výrobce
• Měření odporu vinutí elektromotoru multimetrem je vhodné pro kontrolu odporu vodičů, nikoliv izolace

Jak změřit a vyhodnotit odpor vinutí a izolační odpor motoru

Pro správné určení stavu vinutí je potřeba kombinovat měření odporu vinutí multimetrem s měřením izolačního odporu megohmmeterem. Tak lze spolehlivě odhalit poruchy jako je snížený izolační odpor, který signalizuje vlhkost nebo poškození izolace. Pro koho se měření hodí: provozovatelé průmyslových motorů a údržbáři. Naopak méně vhodné je pro laiky bez znalostí, kde nesprávné zacházení s vysokým testovacím napětím může být nebezpečné.

Jak vyhodnotit naměřené hodnoty odporu a identifikovat závady

Vyhodnocení naměřených hodnot odporu vinutí elektromotoru je klíčové pro odhalení vad a správnou diagnostiku stavu izolace. Níže popisuji základní normy a parametry, které je nutné znát pro správnou interpretaci výsledků.

Normy a minimální hodnoty izolačního odporu

Podle standardů by minimální izolační odpor vinutí elektromotoru měl být alespoň 1000 Ω na volt jmenovitého napětí při 25 °C. Pro motor s napětím 400 V to znamená minimálně 0,4 MΩ. Nižší hodnoty signalizují sníženou izolaci, která může být příčinou vadného vinutí a potenciálně vést ke spálení motoru.

Význam polarizačního indexu (PI)

Polarizační index (PI) vyšší než 2 značí zdravý stav izolace. Hodnota PI menší než 2 indikuje zvlhnutí, karbonizaci nebo jiné poškození vinutí. PI je proto důležitý ukazatel, jak poznat spálený motor či závady na vinutí.

Vliv teploty a vlhkosti na měření

Teplota vinutí výrazně ovlivňuje izolační odpor – s rostoucí teplotou odpor klesá. Vlhkost navíc snižuje izolační odpor a může způsobit falešně nízké hodnoty. Proto je nutné měření provádět za standardních podmínek nebo výsledky korigovat.

• měření odporu je vhodné provádět při teplotě kolem 25 °C
• před měřením zkontrolujte suchost vinutí a okolí
• nízký izolační odpor signalizuje potřebu další diagnostiky nebo opravy

Jaký by měl být správný odpor vinutí elektromotoru? Závisí na typu motoru a jmenovitém napětí, ale základní pravidlo je minimálně 1000 Ω na volt. Hodnoty výrazně pod touto mezí často znamenají vadné vinutí nebo karbonizaci izolace.

Jak ověřit stav vinutí elektromotoru pomocí měření odporu? Kombinujte hodnoty izolačního odporu a polarizačního indexu, sledujte vliv vlhkosti a teploty a vyhodnocujte naměřené výsledky podle zmíněných norem.

Doporučené intervaly měření a péče o vinutí elektromotoru

Pro správné určení odporu vinutí elektromotoru je klíčové pravidelné měření, jehož interval závisí na provozních podmínkách motoru. U motorů pracujících v náročném prostředí, například při vysoké vlhkosti nebo teplotách nad 40 °C, doporučuji provádět měření odporu vinutí elektromotoru každých 6 měsíců. V méně zatížených provozech postačí interval 12 měsíců. Pravidelné měření pomáhá odhalit pokles izolačního odporu vinutí motoru, což je varovný signál před možným spálením motoru.

Jak ověřit stav vinutí elektromotoru pomocí měření odporu

Pro udržení dobrého stavu vinutí je nutná i správná údržba vinutí, která zahrnuje:

• čištění motoru od prachu a nečistot, které mohou snižovat izolační vlastnosti
• kontrolu a případnou výměnu ložisek, jež ovlivňují mechanické namáhání vinutí
• pravidelné měření izolačního odporu, které doplňuje měření odporu vinutí asynchronního motoru
• sledování teploty motoru během provozu pro včasné odhalení přehřívání

Tip: Častá chyba je vynechání pravidelného měření, což může vést k náhlému porušení vinutí a drahé opravě. Pro motor s častým startováním a zastavováním se doporučuje kratší interval měření.

Kalibrace měřicích přístrojů před měřením odporu

Přesnost měření odporu vinutí asynchronního motoru výrazně závisí na správné kalibraci měřicích přístrojů, jako jsou multimetry a megohmmetry. Pravidelná kalibrace zajišťuje spolehlivost výsledků a umožňuje přesné určení stavu vinutí, což je klíčové například při diagnostice izolačního odporu vinutí motoru nebo při měření motoru multimetrem. Nezkalibrovaný přístroj může zkreslit hodnoty a ztížit rozpoznání například spáleného motoru.

1. Připravte kalibrační zdroj – použijte referenční odpor s přesnou hodnotou, ideálně certifikovaný standard.
2. Připojte měřicí přístroj – zapojte multimetr nebo megohmmeter ke kalibračnímu zdroji.
3. Porovnejte naměřenou hodnotu – ověřte, zda odpovídá referenční hodnotě v rámci zadané tolerance.
4. Nastavte přístroj – upravte kalibraci podle potřeby podle manuálu přístroje.
5. Zkontrolujte opakovaně – měření opakujte několikrát, aby byla jistota přesnosti.

Tip: Pravidelná kalibrace měřicího přístroje je standardní postup, který výrazně zvyšuje přesnost měření a přispívá k včasnému odhalení poruch vinutí.

Specifické postupy měření odporu vinutí u různých typů elektromotorů

Měření odporu vinutí asynchronního motoru

Odpor vinutí asynchronního motoru se měří jednotlivě na každé fázi pomocí digitálního multimetru, který by měl mít přesnost alespoň ±0,1 %. Typické hodnoty odporu vinutí u nízkonapěťových motorů se pohybují v řádu desítek až stovek miliOhmů (mΩ). Při měření je nezbytné odpojit motor od napájení a zajistit izolaci svorek. Čtyřvodičová metoda měření eliminuje vliv přechodových odporů a kabeláže, což zvyšuje přesnost výsledků. U asynchronních motorů je běžná chyba nesprávné připojení měřicích vodičů, které může způsobit falešně vysoké nebo nízké hodnoty.

Měření odporu vinutí synchronního motoru

Synchronní motory obsahují statorová vinutí a samostatné budicí vinutí rotoru, které vyžaduje oddělené měření. Odpor statorových vinutí se měří obdobně jako u asynchronních motorů, přičemž hodnoty bývají v podobném rozsahu. Budicí vinutí rotoru má obvykle vyšší odpor, často v řádu jednotek ohmů, a měří se izolovaně, aby nedošlo k ovlivnění výsledků. Při diagnostice je nutné zkontrolovat jak stator, tak rotor, protože porucha budicího vinutí může vést k nesprávné funkci motoru. Pro přesnost se doporučuje měření provádět při pokojové teplotě 20-25 °C a výsledky korigovat podle teplotních koeficientů.

Měření odporu vinutí krokového motoru

Krokové motory mají více cívek, obvykle 2 až 6, které je nutné měřit jednotlivě. Každá cívka má odpor v rozsahu jednotek až desítek ohmů v závislosti na velikosti motoru a počtu závitů. Pro přesné určení stavu vinutí se doporučuje použít čtyřvodičovou metodu a měřit odpor každé cívky zvlášť. Nesprávné měření může vést k přehlédnutí zkratu mezi závity nebo přerušeného vinutí, což negativně ovlivňuje přesnost polohování motoru. Při měření je nutné zajistit, aby cívky nebyly připojeny k řídicímu systému, a motor byl odpojen od napájení.

Měření izolačního odporu vinutí elektromotoru

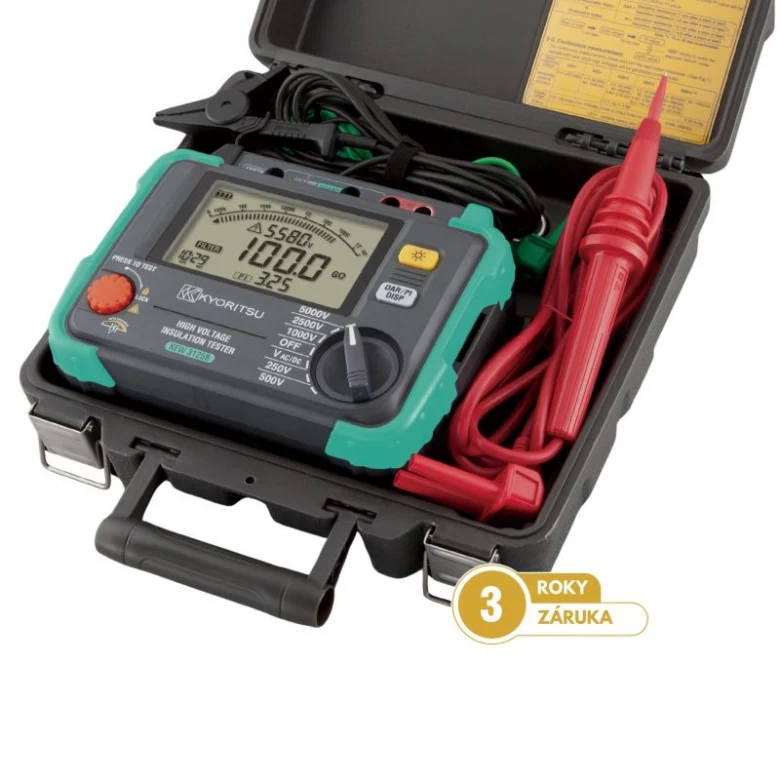

Pro měření izolačního odporu vinutí elektromotoru se používají megohmmetry s volitelným testovacím napětím od 250 V do 5 kV DC, přičemž volba napětí závisí na jmenovitém napětí motoru. Minimální izolační odpor by měl být alespoň 1000 ohmů na volt jmenovitého napětí motoru při teplotě vinutí 25 °C, například pro motor s napětím 400 V to znamená minimálně 0,4 MΩ. Měření probíhá po dobu 60 sekund, aby se eliminovaly přechodné absorpční jevy. Výsledky je nutné korigovat na standardní teplotu, protože izolační odpor klesá s rostoucí teplotou vinutí. Při hodnotách nižších než doporučených je vhodné provést vysoušení nebo opravu izolace.

Tip: Častá chyba při měření odporu vinutí je nedostatečné odpojení motoru od napájení, což vede k nesprávným hodnotám a může poškodit měřicí přístroj. Při měření izolačního odporu dbejte na správné uzemnění a bezpečnostní postupy.

Pro koho se to hodí: Tento postup je vhodný pro údržbáře a servisní techniky, kteří provádějí pravidelnou diagnostiku elektromotorů v průmyslových provozech. Pro koho NE: Pro laiky bez potřebného vybavení a znalostí, protože nesprávné měření může vést k poškození motoru nebo zranění.

Časté dotazy (FAQ) o měření odporu vinutí elektromotoru

Otázka: Jaký je správný odpor vinutí jednofázového elektromotoru?

Správný odpor vinutí jednofázového motoru závisí na jeho výkonu a konstrukci, obvykle se pohybuje mezi 1 a 10 ohmy. Pro přesné měření odporu vinutí asynchronního motoru je vhodná čtyřvodičová metoda, která eliminuje vliv měřicích kabelů.

Otázka: Jak se měří odpor vinutí elektromotoru multimetrem?

Měření motoru multimetrem provádějte pomocí čtyřvodičové metody, tedy připojením měřicích kabelů na příslušné svorky vinutí a zaznamenáním hodnoty spolu s teplotou vinutí pro správnou korekci naměřených dat.

Otázka: Jaká je správná doba měření izolačního odporu?

Standardní doba měření izolačního odporu vinutí motoru je 60 sekund, což umožňuje eliminovat přechodné jevy a získat stabilní hodnotu odporu.

Otázka: Jaký je minimální izolační odpor pro motor s napětím 400 V?

Minimální izolační odpor motoru s napětím 400 V by měl činit alespoň 0,4 megaohmu (MΩ) při teplotě 25 °C, což odpovídá 1000 ohmům na volt jmenovitého napětí.

Otázka: Jak ovlivňuje teplota hodnoty odporu vinutí?

Odpor vinutí i izolační odpor klesá se vzrůstem teploty, proto se naměřené hodnoty často přepočítávají na standardních 25 °C nebo 40 °C, aby byla měření srovnatelná.

Otázka: Co znamená nízký polarizační index (PI)?

Polarizační index nižší než 2 ukazuje na poškozenou izolaci vinutí, často způsobenou zvlhnutím, mechanickým poškozením nebo stářím materiálu.

Otázka: Jak často by se měl měřit odpor vinutí elektromotoru?

Interval měření závisí na provozních podmínkách: v náročných provozech každých 6 měsíců, v běžných 12 měsíců a v lehčích provozech až po 24 měsících.

Otázka: Jak kalibrovat multimetr před měřením odporu?

Kalibrace multimetru probíhá připojením kalibračního standardu a porovnáním naměřených hodnot s referencí, aby bylo zajištěno přesné a spolehlivé měření.

Otázka: Jak poznat, že je vinutí elektromotoru spálené?

Spálené vinutí vykazuje nízký odpor vinutí, výrazně snížený izolační odpor a polarizační index blízký hodnotě 1, což signalizuje vážné poškození.

Otázka: Lze měřit odpor vinutí bez demontáže motoru?

Ano, odpor vinutí elektromotoru lze změřit přímo na svorkách motoru bez demontáže, avšak přesnost může být nižší kvůli vlivu připojené kabeláže.

Otázka: Jaké testovací napětí se používá pro měření izolačního odporu?

Pro měření izolačního odporu se běžně používá testovací napětí 500 až 1000 V DC u nízkonapěťových motorů, u vysokonapěťových motorů může dosahovat i několika kilovoltů.

Otázka: Jak správně zaznamenat naměřené hodnoty?

Zaznamenejte hodnotu odporu vinutí, izolační odpor, teplotu při měření a čas, aby bylo možné výsledky správně interpretovat a sledovat vývoj stavu motoru.

Otázka: Jaký je význam měření izolačního odporu?

Měření izolačního odporu pomáhá odhalit vady izolace vinutí elektromotoru, čímž předchází poruchám a zvyšuje bezpečnost provozu.

Otázka: Jaké jsou běžné vady vinutí zjištěné měřením odporu?

Časté vady zahrnují zvlhnutí izolace, karbonizaci způsobenou přehřátím, mechanické trhliny a znečištění olejem nebo prachem, které snižují izolační odpor vinutí.

Otázka: Co je čtyřvodičová metoda měření odporu?

Čtyřvodičová metoda využívá dva vodiče pro přívod proudu a dva samostatné vodiče pro měření napětí, čímž eliminuje vliv odporu kabelů a svorek a zajišťuje přesné hodnoty odporu.
