Návod jak správně připojit síťovou zásuvku RJ45 podle schématu

Správné zapojení RJ45 zásuvky vyžaduje přesné dodržení barevného schématu T568B, které zajišťuje spolehlivý přenos dat v síťovém kabelu typu kroucený pár. K dosažení stabilního spojení bez ztráty paketů využijete kvalitní odizolovací nástroj a krimpovací kleště RJ45 pro pevné usazení vodičů do zářezových polí.

Jak připravit a odizolovat kabel pro připojení zásuvky RJ45

Pro úspěšné zapojení síťové zásuvky RJ45 musíte vnější plášť kabelu odstranit v délce 5 až 8 cm, aby bylo možné vodiče pohodlně uspořádat podle standardu T568B. Samotnou izolaci jednotlivých žil odstraňte maximálně na 1 cm, čímž zajistíte pevný kontakt v zářezovém poli a minimalizujete riziko zkratu nebo ztráty datového signálu.

Postup přípravy kabelu k instalaci

Správná manipulace se síťovým kabelem je základem pro stabilní přenos dat. Dodržujte tento postup pro bezpečné odizolování:

• Odstraňte vnější plášť kabelu v délce 5 až 8 cm pomocí odizolovacího nástroje nebo opatrným naříznutím nožem, aniž byste poškodili vnitřní izolaci vodičů.

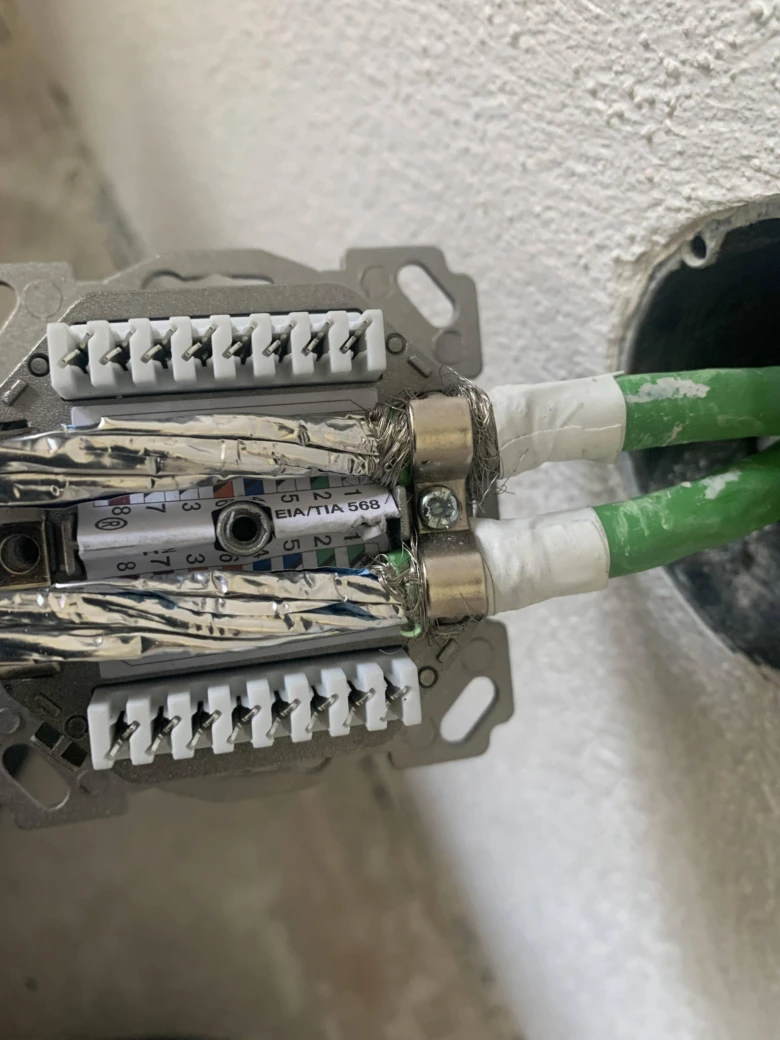

• U stíněných kabelů typu STP opatrně odviňte stínění kabelu a fólii, kterou následně přehněte přes vnější plášť, aby byla zajištěna správná funkce uzemnění.
• Ponechte kroucení jednotlivých párů co nejblíže k zářezovému poli, protože právě kroucený pár minimalizuje elektromagnetické rušení přenášených signálů.
• Vodiče narovnejte pouze v nezbytném rozsahu pro jejich vložení do svorek zásuvky, přičemž izolaci z jednotlivých žil neodstraňujte, neboť zářezové pole zásuvky si ji prořízne samo.

Odborná rada: Častou chybou při přípravě je přílišné rozpletení párů v délce několika centimetrů před vstupem do zásuvky, což výrazně zvyšuje přeslechy mezi vodiči a snižuje výslednou rychlost sítě. Na co si dát pozor: při odizolování vnějšího pláště nesmíte poškodit izolaci jednotlivých vodičů ani měděné jádro, jinak hrozí oxidace spoje nebo přerušení spojení. Tento postup instalace je vhodný pro všechny běžné kategorie kabelů Ethernet, jako jsou Cat5e, Cat6 či Cat6a, ať už provádíte zapojení síťové zásuvky RJ45 v domácnosti nebo kanceláři. Pokud pracujete se stíněným kabelem, dbejte na to, aby se stínění dotýkalo kovových částí zásuvky určených k odvodu statické elektřiny.

Jak správně zapojit vodiče podle standardu T568B (a rozdíly od T568A)

Pro správné zapojení síťové zásuvky RJ45 musíte zvolit jeden z mezinárodně uznávaných standardů, které definují barevné schéma vodičů pro kabel typu kroucený pár. Podle technické dokumentace, jako je například záznam na Wikipedia.org o konektoru RJ45, jsou oba standardy elektricky rovnocenné, liší se pouze v pořadí párů.

Základní pořadí barev u T568A a T568B

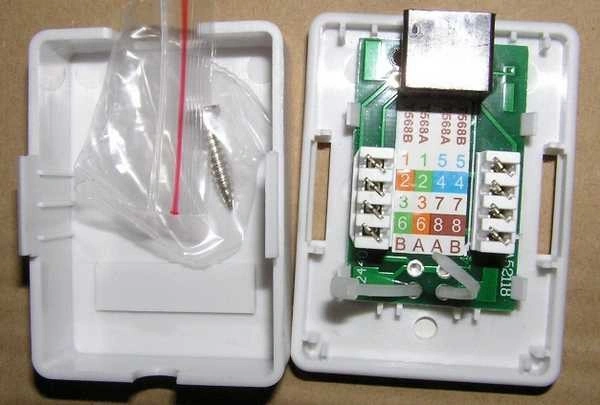

Při instalaci datové zásuvky vždy hledejte barevné značení přímo na svorkovnici, které odpovídá schématu zapojení RJ45 zásuvky. Standard T568B je v České republice dominantní a většina profesionálních instalací jej využívá jako výchozí volbu. Hlavní rozdíl mezi zapojením RJ45 A a B spočívá v záměně zeleného a oranžového páru vodičů. Zatímco T568A začíná zelenou barvou, T568B upřednostňuje oranžovou. Pro úspěšnou montáž síťové zásuvky RJ45 je nutné dodržet zvolené schéma na obou koncích kabelu, jinak vytvoříte křížený spoj, který v moderních sítích s funkcí Auto-MDIX sice funguje, ale není standardní.

Praktický výběr mezi T568A a T568B

Při rozhodování, jak propojit zásuvku RJ45 podle T568A nebo T568B schématu, se řiďte existující kabeláží v objektu. Pokud již máte v budově rozvedenou síť podle standardu T568B, striktně jej dodržujte i u všech nových zásuvek, abyste předešli nekonzistenci. Standard T568A se v praxi vyskytuje minimálně, často jen ve specifických vládních či starších amerických instalacích. Odborná rada: Vždy používejte krimpovací kleště RJ45 pro zařezání vodičů do samořezných kontaktů zásuvky a po dokončení proveďte kontrolu připojení RJ45 pomocí testeru síťových kabelů. Častá chyba: kombinování různých standardů na jedné lince, což může vést k degradaci rychlosti přenosu u kabelů kategorie Ethernet 6 a vyšší. Toto zapojení se hodí pro běžné domácí i firemní sítě, zatímco pro specifické průmyslové aplikace vyžadující křížení kabelů se již dnes téměř nepoužívá.

Více informací k tématu najdete v oficiálním zdroji: Wikipedie.

Postup připojení vodičů do svorek síťové zásuvky RJ45 krok za krokem

Správné zapojení síťové zásuvky RJ45 vyžaduje precizní práci s jednotlivými páry vodičů. Pro dosažení maximální přenosové rychlosti a stability sítě se v České republice standardně využívá T568B schéma. Při instalaci postupujte systematicky, aby nedošlo k poškození měděných jader nebo uvolnění kontaktů.

1. Odstranění vnější izolace – odizolujte přibližně 30 až 40 mm vnějšího pláště síťového kabelu kroucený pár, abyste získali dostatečnou délku pro manipulaci s jednotlivými páry.
2. Příprava vodičů – jednotlivé vodiče narovnejte a zkraťte na délku 10 až 12 mm tak, aby po zasunutí do svorek zásuvky zůstala izolace vodiče 3 až 5 mm nad úrovní kontaktu.

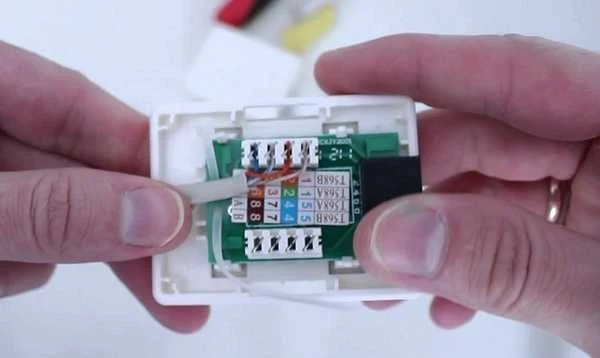

3. Vložení vodičů do svorek – každý barevný vodič vložte do odpovídající drážky podle schématu T568B, které je vždy vyznačeno přímo na těle zásuvky.
4. Zatlačení vodičů – pomocí zařezávacího nástroje nebo hrany krimpovacích kleští RJ45 zatlačte vodiče do svorek zásuvky, dokud mikro nože neproříznou izolaci a pevně neuchytí měděné jádro.
5. Fixace a uzavření – zajistěte kabel proti vytržení pomocí integrované svorky nebo plastového krytu zásuvky, čímž zajistíte mechanickou odolnost spoje.

Odborná rada: Častou chybou při montáži síťové zásuvky RJ45 je přílišné rozpletení kroucených párů u samotného kontaktu. Ponechte zákrut párů co nejblíže svorkám, ideálně do vzdálenosti 10 mm, aby nedocházelo k přeslechům a ztrátě kvality signálu u vyšších kategorií kabelů Ethernet.

Tento postup zapojení síťové zásuvky RJ45 krok za krokem je vhodný pro běžné instalace v domácnostech i kancelářích. Instalace se hodí pro uživatele, kteří budují strukturovanou kabeláž, ale není doporučena pro osoby bez základní zručnosti, protože nesprávné zaříznutí může vést k nefunkčnosti sítě. Po dokončení montáže vždy proveďte kontrolu připojení RJ45 pomocí testeru síťových kabelů, který ověří správnost zapojení všech osmi pinů.

Použité nástroje a tipy pro bezpečnou a pevnou montáž zásuvky

Nástroje a doporučení pro úspěšnou montáž zásuvky

Kvalitní zapojení RJ45 zásuvky vyžaduje správné nářadí, které zajistí dlouhodobou stabilitu přenosu dat. Pro instalaci budete potřebovat sadu základních pomocníků, kteří vám usnadní postup zapojení síťové zásuvky RJ45 krok za krokem. Základem jsou krimpovací kleště RJ45, které spolehlivě zafixují vodiče do zářezových polí a zajistí pevné spojení bez rizika oxidace kontaktů. Po dokončení montáže je nezbytné provést kontrolu pomocí zařízení, jako je tester síťových kabelů, který ověří funkčnost zásuvky a správnost pořadí vodičů podle T568B schématu.

Při práci s komponenty dbejte na následující vybavení a postupy:

• Nůž na izolaci – slouží k šetrnému odstranění pláště kabelu bez poškození měděných žil.
• Krimpovací kleště RJ45 – zajistí pevné spojení vodičů v zářezových konektorech typu LSA.
• Tester síťových kabelů – ověřuje funkčnost zásuvky a identifikuje případné zkraty či přerušení.
• Šroubovák nebo zařezávač – pomáhá při fixaci kabelu v datové zásuvce, pokud není použit automatický mechanismus.

Odborná rada: Častou chybou při instalaci je přílišné odizolování krouceného páru, což zvyšuje riziko přeslechů mezi linkami. Vodiče ponechte zakroucené až těsně k zářezovému poli. Tato instalace je vhodná pro běžné domácí rozvody kategorie 5e nebo 6, avšak pro náročné průmyslové instalace s vysokým stíněním STP doporučuji konzultaci s odborníkem na strukturovanou kabeláž.

Jak otestovat funkčnost zásuvky po zapojení a řešení běžných chyb

Po dokončení instalace je nezbytné provést ověření, zda zapojení síťové zásuvky RJ45 odpovídá normě a zajišťuje přenos dat. Provozní stav sítě ověříte pomocí diagnostických nástrojů, které odhalí případné chyby zapojení dříve, než zásuvku uzavřete do zdi.

Použití testeru kabelů

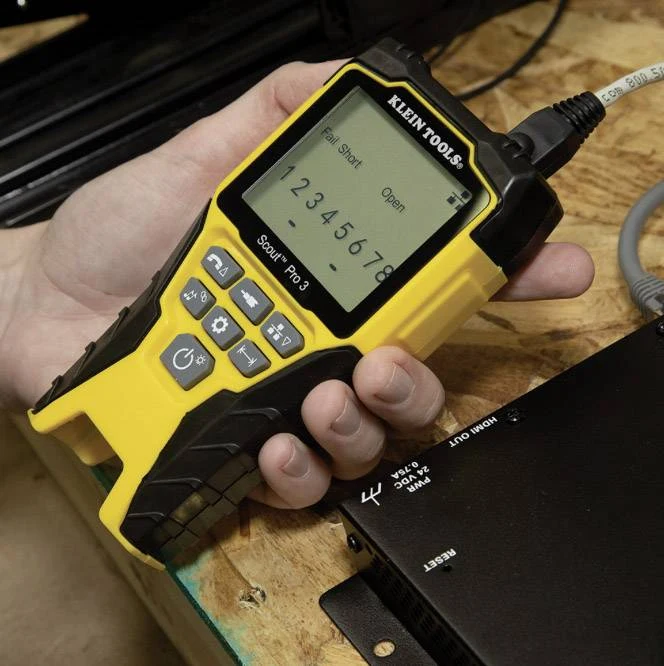

Pro ověření funkčnosti využijte tester síťových kabelů, který spolehlivě zkontroluje kontinuitu vodičů v instalaci. Propojte testovanou zásuvku s aktivním prvkem nebo druhou zásuvkou pomocí propojovacího kabelu o délce 0,5 až 5 metrů. Tester vysílá signál do jednotlivých žil a na displeji či pomocí LED diod indikuje správné pořadí podle T568B schématu. Pokud tester ukazuje přerušení obvodu nebo prohozené páry, dochází k nefunkčnosti přenosu dat. Správně zapojený síťový kabel kroucený pár musí vykazovat shodu všech osmi vodičů v přímém pořadí. Pokud tester nehlásí kontinuitu, znamená to, že signál neprochází celou trasou.

Řešení běžných chyb

Při práci s datovými rozvody se nejčastěji setkáte s problémy způsobenými nepozorností při zařezávání vodičů do svorkovnice. Pokud tester indikuje chybu, zaměřte se na následující body:

• Nedostatečné zaříznutí: Vodič není dostatečně zatlačen do zářezového kontaktu, což brání průchodu elektrického signálu.
• Záměna vodičů: Při zapojení došlo k prohození barev podle schématu T568B, což vede k chybám v párování.
• Poškození izolace: Přílišné odizolování krouceného páru může způsobit zkrat nebo přeslechy mezi vodiči.
• Mechanické poškození: Při manipulaci s krimpovacími kleštěmi RJ45 došlo k přelomení vnitřní měděné žíly.

Odborná rada: Častá chyba při zapojování zásuvek spočívá v přílišném odstranění vnější izolace kabelu, což snižuje odolnost proti elektromagnetickému rušení. Tento postup se hodí pro techniky s měřicí technikou, ale pro začátečníky není vhodný, pokud nemají k dispozici tester pro finální kontrolu. Vždy zkontrolujte, zda jsou všechny páry správně zařezány až na doraz, aby byl zajištěn trvalý kontakt.

Typy síťových zásuvek a jejich vhodné použití v domácnosti

Výběr správné technologie ovlivňuje stabilitu vaší domácí sítě. Zásadní je sladit kategorii kabeláže s parametry zásuvky, aby nedocházelo k degradaci signálu a byla zajištěna optimální kvalita signálu.

Kategorie síťových kabelů a jejich rychlost přenosu

Kategorie kabelů Ethernet zásadně určuje propustnost dat v síti. Zatímco starší kategorie 3 zvládne pouze 100 Mbit/s, kategorie 5 dosahuje 1 Gbit/s. Pro náročnější aplikace, jako je streamování 4K videa, doporučuji kategorii 6, která podporuje rychlost až 10 Gbit/s. Při instalaci vždy ověřte, zda stínění STP vs UTP odpovídá vašemu prostředí, aby nedocházelo k elektromagnetickému rušení.

Typy síťových zásuvek a jejich montážní varianty

Síťová zásuvka RJ45 se liší počtem výstupů a způsobem instalace. Pro instalaci do zdi volíte podomítkové krabice s minimální hloubkou 40 mm, pro lištové rozvody jsou ideální zásuvky na povrch. Populární je zapojení datové zásuvky ABB nebo Schneider, které nabízejí vysokou mechanickou odolnost a přehledné barevné značení podle T568B schématu. Odborná rada: Při montáži dbejte na to, abyste kroucený pár kabelů nerozplétali více než na 13 mm, jinak riskujete ztrátu datových paketů a snížení kvality signálu.

PAA: Kolik zásuvek může být na jeden okruh?

Na jeden datový okruh lze zapojit maximálně 4 až 6 síťových zásuvek RJ45, pokud je signál veden hvězdicovitě z centrálního switche. Přetížení okruhu řetězením zásuvek vede k výraznému rušení a poklesu rychlosti přenosu. Tento způsob zapojení se v moderních sítích nehodí, protože znemožňuje efektivní diagnostiku pomocí testeru síťových kabelů při výpadku jedné větve.

PAA: Jak propojit zásuvky mezi sebou?

Propojení mezi zásuvkami realizujte vždy přes aktivní prvek, tedy switch, nikoliv přímým propojením kabelů. Pokud potřebujete propojit koncový bod, použijte patch kabel odpovídající kategorie, který zakončíte pomocí krimpovací kleště RJ45. Při instalaci vždy dodržujte stejný standard zapojení na obou koncích, aby byla zachována integrita krouceného páru. Častá chyba: Použití odlišných schémat (kombinace T568A a T568B) na jednom kabelu vytvoří křížený spoj, který v moderních zařízeních s funkcí Auto-MDIX sice fungovat může, ale snižuje spolehlivost sítě.

Pro koho se to hodí vs pro koho NE: Samostatná montáž síťové zásuvky se hodí pro technicky zdatné uživatele s odpovídajícím vybavením (tester, krimpovací kleště). Pro uživatele, kteří nemají zkušenosti s jemnou mechanickou prací nebo nedisponují testerem pro kontrolu kontinuity, je vhodnější využít služeb profesionálního technika, aby předešli riziku špatného kontaktu v mikro nožích zásuvky.

Specifika zapojení stíněných (STP) a nestíněných (UTP) kabelů do zásuvky

Při instalaci datové zásuvky musíte nejdříve zvolit správný typ kabelu, protože zapojení síťové zásuvky RJ45 se liší podle přítomnosti stínění. Nestíněný kabel (UTP) je vhodný pro běžné domácí instalace, kde nehrozí silné elektromagnetické rušení. Naproti tomu stíněný kabel (STP) obsahuje kovovou fólii nebo opletení, které vyžaduje odborné uzemnění zásuvky. Pokud stínění správně neuzemníte, může se chovat jako anténa a kvalitu přenosu dat naopak zhoršit.

Pro úspěšné kroucený pár RJ45 zapojení vždy dodržujte T568B schéma, které je v České republice standardem pro počítačové sítě. Při práci s STP kabely dbejte na to, aby se stínění kabelu dotýkalo kovového rámečku zásuvky určeného pro odvod rušivých vlivů.

Odborná rada: Častou chybou je nedostatečné odizolování stínění u STP kabelů, což vede ke zkratu mezi páry nebo nefunkčnímu uzemnění. Pro kontrolu správného zapojení vždy použijte tester síťových kabelů, který ověří kontinuitu všech osmi žil.

Pro koho se co hodí: Nestíněné UTP kabely využijete v běžných obytných prostorech bez velkého množství souběžných silových vedení. Stíněné STP kabely instalujte pouze v průmyslových objektech nebo místech s vysokou koncentrací rušivých zařízení, kde je zajištěno kvalitní uzemnění celé trasy.

Doporučená údržba a revize síťových zásuvek po instalaci

Pravidelná údržba síťové zásuvky výrazně prodlužuje její životnost a zajišťuje stabilitu přenosu dat. I když je samotné zapojení RJ45 zásuvky provedeno precizně podle T568B schématu, může časem dojít k oxidaci kontaktů nebo mechanickému uvolnění vodičů. Doporučuji provádět vizuální kontrolu a čištění kontaktů alespoň jednou ročně, zejména v prašném prostředí. K odstranění nečistot používejte výhradně stlačený vzduch nebo prostředky určené pro elektroniku, nikdy nepoužívejte vlhké utěrky.

Ověření funkčnosti sítě

Po každém zásahu do instalace je nezbytné provést testování zásuvky pomocí testeru síťových kabelů, který odhalí případné zkraty nebo přerušené páry. Pokud řešíte, jak správně zapojit více síťových zásuvek RJ45 mezi sebou, pamatujte na dodržení maximální délky kabeláže 90 metrů pro trvalou linku.

• Provádějte kontrolu spojů minimálně jednou za 12 měsíců.
• Používejte kvalitní tester síťových kabelů pro ověření propustnosti všech osmi vodičů.
• Čištění kontaktů provádějte pouze při odpojeném napájení.
• Sledujte fyzický stav izolace, pokud instalujete síťový kabel kroucený pár v namáhaných prostorech.

Odborná rada: Častou chybou je nadměrné ohýbání kabelů přímo u vstupu do zásuvky, což vede k únavě materiálu. Pro koho se tato instalace hodí? Pro každého, kdo vyžaduje stabilní gigabitovou síť. Pro koho se nehodí? Pro uživatele, kteří vyžadují neustálé fyzické přemísťování zásuvek, kde je vhodnější použít flexibilní patch panely. Správná péče o síťové prvky vám ušetří čas při hledání výpadků konektivity.

Časté dotazy

Jak správně odizolovat síťový kabel pro připojení zásuvky RJ45?

Odizolujte vnější plášť kabelu na délku 5-8 cm a jednotlivé vodiče na cca 1 cm, zachovejte co nejvíce kroucení páru blízko zásuvky.

Jaký je rozdíl mezi zapojením T568A a T568B?

T568B a T568A se liší pořadím dvou párů vodičů; v ČR se běžně používá T568B, který je kompatibilní s většinou zařízení.

Jak dlouhé by měly být vodiče při zasunutí do zásuvky RJ45?

Vodiče se upravují na délku 10-12 mm a zasunují tak, aby izolace byla 3-5 mm nad kontaktem zásuvky.

Jaké nástroje potřebuji pro montáž síťové zásuvky RJ45?

Nejdůležitější jsou krimpovací kleště pro pevné spojení a tester kabelů pro kontrolu funkčnosti.

Jak otestovat funkčnost připojené zásuvky RJ45?

Použijte tester kabelů s délkou testovacího kabelu 0,5-5 metrů, který ověří kontinuitu a správné zapojení vodičů.

Kolik zásuvek RJ45 lze připojit na jeden okruh?

Na jeden okruh lze připojit více zásuvek, ale délka kabelu by neměla překročit 90 metrů pro zachování kvality signálu.

Jak propojit více síťových zásuvek RJ45 mezi sebou?

Zásuvky se propojují přímým kabelem podle stejného standardu, aby nedocházelo k nesouladu signálu a rušení.

Jaké chyby se nejčastěji dělají při zapojení RJ45 zásuvky?

Nejčastější chyby jsou špatné pořadí vodičů, nedostatečné zasunutí vodičů do svorek a poškození izolace.

Jaký je rozdíl mezi stíněnými a nestíněnými kabely u RJ45?

Stíněné kabely (STP) vyžadují správné uzemnění zásuvky k eliminaci rušení, na rozdíl od nestíněných (UTP).

Jak často je potřeba provádět údržbu síťových zásuvek?

Doporučuje se kontrola a testování zásuvek minimálně jednou ročně pro dlouhodobou spolehlivost.

Jaký je správný postup pro ukončení stíněného kabelu (STP) v zásuvce RJ45?

Při zapojení STP kabelu je třeba stínění připojit k uzemňovací svorce zásuvky, což je krok číslo 4 v návodu na montáž, aby se zajistila správná ochrana proti rušení.

Jaké jsou doporučené maximální délky kabelů mezi zásuvkami RJ45 pro zachování kvality signálu?

Maximální délka kabelu mezi dvěma zásuvkami by neměla překročit 90 metrů podle standardu Ethernet, aby se předešlo ztrátě signálu.
