Topný systém bez čerpadla funguje na principu přirozené cirkulace topení, kdy teplejší voda stoupá a studenější klesá díky rozdílu teplot. Tento způsob distribuce tepla využívá správně navrženou hydrauliku topného systému a často spolupracuje s nízkoteplotními radiátory. Výsledkem je efektivní ohřev bez potřeby elektrické energie, což ocení majitelé energeticky úsporných domů i rekreačních objektů.
🔑 Hlavní body
- Topný systém bez čerpadla pracuje na principu přirozené cirkulace vody bez mechanické podpory.
- Optimální teplota průtoku vody v takovém systému je 45-55 °C pro moderní nízkoteplotní radiátory.
- Starší radiátory vyžadují vyšší teplotu vody, až 60-70 °C, což ovlivňuje efektivitu systému.
- Použití topných systémů bez čerpadla je vhodné především pro menší objekty s jednoduchou instalací.
- Přechod na systémy s čerpadlem může zvýšit komfort a úsporu energie, například až o 35 % v nákladech.
Jak přesně funguje topný systém bez čerpadla
Topný systém bez čerpadla funguje na principu přirozené cirkulace vody, při které teplá voda o teplotě 45-55 °C stoupá vzhůru díky nižší hustotě, zatímco studená voda klesá dolů. Tento rozdíl hustoty vody vytváří uzavřený oběh, který umožňuje efektivní distribuci tepla bez potřeby elektrického čerpadla. Jak funguje topení bez čerpadla tedy spočívá v důmyslném využití fyzikálních vlastností vody a správné hydraulice topného systému.
Princip přirozené cirkulace
Přirozená cirkulace topení využívá základní fyzikální zákonitosti, kdy teplota topné vody ovlivňuje její hustotu. Voda zahřátá na 45-55 °C má nižší hustotu a proto v potrubí stoupá vzhůru směrem k radiátorům. Po předání tepla do místnosti voda vychladne, její hustota se zvýší a klesá zpět do kotle či zdroje tepla. Tento oběh vody zajišťuje trvalý pohyb bez čerpadla a umožňuje provoz topného systému s nízkou spotřebou energie. Přirozená cirkulace topení je proto základem provozu topných radiátorů bez čerpadla.
Hydraulické zákonitosti
Efektivita topného systému bez čerpadla závisí na správné hydraulice topného systému, která je ovlivněná několika faktory. Délka potrubí přímo ovlivňuje odpor proudění vody, proto je vhodné udržovat rozvody co nejkratší. Průměr trubek musí být dostatečný, aby umožnil volný průtok vody přirozenou cirkulací; běžně se používají větší průměry než u systémů s čerpadlem. Výškový rozdíl mezi kotlem a nejvyšším radiátorem je klíčový, protože větší rozdíl zvyšuje tlakový spád a podporuje cirkulaci. Nízkoteplotní radiátory v takovém systému pracují efektivně díky stabilní teplotě topné vody okolo 50 °C.
- Délka potrubí ovlivňuje hydraulický odpor
- Průměr trubek musí být přizpůsoben přirozenému průtoku
- Výškový rozdíl mezi kotlem a radiátory zajišťuje tlakový spád
- Hydraulika topného systému je základ efektivity vytápění
Tip: Častá chyba je použití příliš úzkých trubek, které výrazně omezují přirozenou cirkulaci a snižují účinnost topení bez čerpadla. Tento systém se hodí zejména pro menší objekty s jednoduchou rozvodnou sítí a dostatečným výškovým rozdílem, nikoli pro rozsáhlé vícepatrové budovy.
Jaké typy radiátorů jsou vhodné pro systémy bez čerpadla
Pro topné systémy bez čerpadla je klíčové zvolit správný typ radiátorů, které umožní efektivní přenos tepla při nižších teplotách topné vody. Nízkoteplotní radiátory a deskové radiátory představují ideální volbu díky své konstrukci a schopnosti pracovat v režimu přirozené cirkulace topení. Naopak starší radiátory často vyžadují výrazně vyšší teplotu průtoku, což snižuje efektivitu vytápění v takových systémech.
Typy radiátorů vhodné pro nízkoteplotní topné systémy bez čerpadla
Nízkoteplotní deskové radiátory jsou navrženy tak, aby fungovaly efektivně při teplotách průtoku topné vody mezi 45 a 55 °C. Jejich konstrukce umožňuje velkou plochu pro přenos tepla, což podporuje rychlé a rovnoměrné vytápění prostoru při nižší teplotě topné vody. Díky tomu hydraulika topného systému pracuje přirozeně bez nutnosti podpory čerpadlem. Nižší teplota topné vody znamená také úspory energie a snížení provozních nákladů. Tyto radiátory mají navíc nižší tepelnou setrvačnost, což zvyšuje komfort vytápění.
Nevhodnost starších radiátorů pro systémy bez čerpadla
Staré radiátory vyžadují k dosažení požadovaného výkonu vyšší teplotu průtoku topné vody, obvykle kolem 70 °C. V topných systémech bez čerpadla však tato potřeba zvyšuje spotřebu energie a může negativně ovlivnit efektivitu vytápění. Vyšší teplota topné vody zároveň ztěžuje přirozenou cirkulaci topení, čímž se snižuje výkon radiátorů bez podpory čerpadla. To vede k nerovnoměrnému rozložení tepla a potenciálním problémům s komfortem v interiéru.
| Typ radiátoru | Teplota průtoku topné vody | Výhody | Nevýhody |
|---|---|---|---|
| Nízkoteplotní deskové radiátory | 45-55 °C | Efektivní přenos tepla, úspora energie, podpora přirozené cirkulace | Vyšší pořizovací náklady |
| Staré radiátory | Až 70 °C | Nižší pořizovací cena | Vyšší spotřeba energie, horší efektivita bez čerpadla |
| Topné radiátory bez čerpadla | Závisí na typu | Jednoduchost instalace, nižší provozní náklady | Omezená flexibilita, potřeba správné hydrauliky |
Výhody a nevýhody topných systémů bez čerpadla
Topné systémy bez čerpadla fungují na principu přirozené cirkulace vody v topné soustavě, kdy teplá voda stoupá vzhůru a studená klesá zpět do kotle. Tento princip výrazně ovlivňuje ekonomiku i komfort provozu. Níže uvádím konkrétní výhody a nevýhody tohoto řešení, které pomohou rozhodnout, zda je vhodné pro váš objekt a potřeby vytápění.
Ekonomické výhody topných systémů bez čerpadla
Topný systém bez čerpadla má výrazně nižší pořizovací náklady, protože nevyžaduje mechanické součásti jako čerpadlo, což zjednodušuje instalaci i hydrauliku topného systému. Nízké nároky na údržbu vyplývají z absence pohyblivých částí, které by mohly selhat nebo vyžadovat pravidelný servis. Tento systém je vhodný pro menší objekty do přibližně 100 m², kde díky správně navrženým nízkoteplotním radiátorům a teplotě topné vody mezi 45 a 55 °C lze dosáhnout dostatečného tepelného komfortu. Topné radiátory bez čerpadla využívají přirozenou cirkulaci vody, čímž šetří energii za elektrickou pohonnou jednotku a snižují provozní náklady.
Nevýhody a omezení topných systémů bez čerpadla
Hlavním omezením je maximální efektivní rozsah vytápěné plochy, který obvykle nepřesahuje 100 m². Komfort vytápění je omezen pomalejší reakcí systému na změny teplot, protože přirozená cirkulace vody nemůže rychle distribuovat teplo. Systém vyžaduje vyšší provozní teploty topné vody, často v rozmezí 60 až 70 °C, což zvyšuje spotřebu energie a náklady na palivo nebo elektřinu. Vyšší teplota průtoku je nutná zejména u starších radiátorů, které nejsou optimalizované pro nízkoteplotní provoz. Navíc topné radiátory bez čerpadla často nezajistí rovnoměrné rozložení tepla v rozsáhlejších objektech, což omezuje jejich vhodnost pro větší domy nebo prostory s vyšší tepelnou ztrátou.
- nízké pořizovací náklady díky absenci čerpadla
- nízké nároky na údržbu bez mechanických částí
- vhodné pro vytápění ploch do 100 m²
- jednodušší a levnější hydraulika topného systému
- pomalejší reakce na změny teplot a nižší komfort vytápění
- nutnost vyšších teplot topné vody (60-70 °C) zvyšuje spotřebu energie
- omezená rovnoměrnost rozložení tepla v rozsáhlejších objektech
Tip: Topný systém bez čerpadla se hodí pro dobře izolované malé domy, chaty nebo rekreační objekty, kde není potřeba rychlá regulace teploty ani rozsáhlý topný výkon. Naopak není vhodný pro větší rodinné domy s vyšší tepelnou ztrátou nebo tam, kde je požadován vysoký komfort a rychlá odezva topení.
Jak se liší systém bez čerpadla od systému s čerpadlem
Topný systém bez čerpadla pracuje na principu přirozené cirkulace topení, kdy teplá voda stoupá vzhůru díky nižší hustotě a následně se ochlazená voda vrací zpět do kotle. Tento způsob distribuce tepla nevyžaduje mechanické čerpadlo, což snižuje investiční a provozní náklady. Naopak topný systém s čerpadlem využívá mechanickou sílu k rychlejšímu a rovnoměrnějšímu rozvodu tepla, což zvyšuje komfort vytápění a efektivitu vytápění až o 35 %.
Rozdíly mezi topným systémem s čerpadlem a bez něj jsou patrné v hydraulice topného systému i v požadavcích na teplotu topné vody. Systémy bez čerpadla často vyžadují nižší teplotu vody a vhodné umístění nízkoteplotních radiátorů, aby cirkulace správně fungovala. Naopak systémy s čerpadlem umožňují flexibilnější návrh i vyšší teploty vody, což zlepšuje provozní komfort.
| Parametr | Topný systém s čerpadlem | Topný systém bez čerpadla |
|---|---|---|
| Komfort | Vysoký, rychlé reakce | Nižší, pomalejší ohřev |
| Úspora energie | Až 35 % díky řízenému průtoku | Nižší, ale bez nákladů na čerpadlo |
| Náklady na instalaci | Vyšší, nutnost čerpadla a elektro | Nižší, jednodušší instalace |
| Efektivita vytápění | Vysoká, vhodná pro větší budovy | Omezená na menší nebo dobře izolované objekty |
Jak se vytápí dům bez čerpadla v topném systému
Topný systém bez čerpadla distribuuje teplo přirozenou cirkulací, kdy teplá voda proudí vzhůru přes topné radiátory bez čerpadla a ochlazená voda klesá zpět do kotle. Tento princip snižuje náklady na provoz, ale vyžaduje pečlivé dimenzování a správnou montáž, aby byla zajištěna dostatečná cirkulace.
Tip: Na co si dát pozor – častá chyba je použití příliš malých průměrů potrubí nebo nevhodné umístění radiátorů, což může výrazně omezit přirozenou cirkulaci a snížit efektivitu vytápění.
Topný systém bez čerpadla se hodí především pro menší domy s dobrou tepelnou izolací a nízkoteplotními radiátory. Pro větší objekty nebo tam, kde je požadován vyšší komfort, se doporučuje systém s čerpadlem.
Možnosti integrace obnovitelných zdrojů energie do systému bez čerpadla
Integrace solárních kolektorů do systému bez čerpadla
Solární kolektory lze efektivně připojit k topnému systému bez čerpadla pro přímý ohřev topné vody, přičemž teplota průtoku by měla být udržována v rozmezí 45-55 °C, což odpovídá optimálním parametrům nízkoteplotních systémů. Hydraulická integrace musí zajistit přirozenou cirkulaci vody bez vzniku přetlaků či zpětných toků, které by mohly poškodit komponenty nebo snížit účinnost. Pro správnou funkci se používají speciální zpětné ventily a expanzní nádoby, které vyrovnávají tlakové změny v systému.

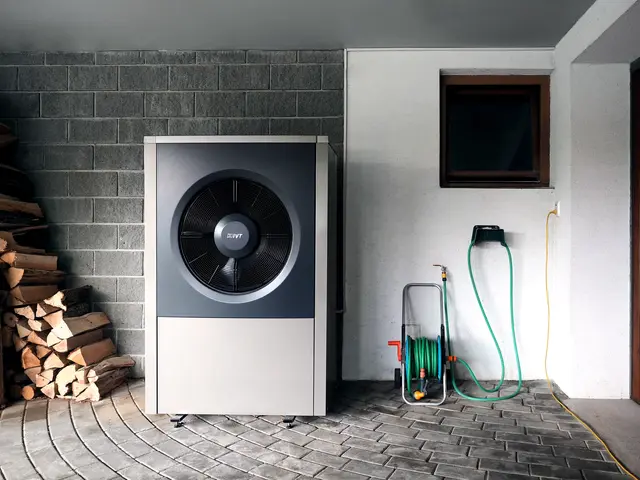

Využití tepelných čerpadel s nízkoteplotními radiátory
Tepelná čerpadla vzduch/voda nebo země/voda lze za předpokladu správné hydrauliky integrovat i do topných systémů bez čerpadla. Nízkoteplotní radiátory s velkou přenosovou plochou umožňují efektivní vytápění při teplotách průtoku 45-55 °C, což je ideální rozsah pro moderní tepelná čerpadla s COP přes 4,5. Regulace teploty topné vody pomocí termostatických ventilů a topné křivky zabraňuje přehřívání a zajišťuje dlouhodobou životnost zařízení.
Hydraulická optimalizace a bezpečnost provozu
Správná hydraulika topného systému bez čerpadla je klíčová pro udržení plynulého přirozeného oběhu vody a prevenci poruch. Používají se vhodně dimenzované potrubí s minimálním hydraulickým odporem a správně umístěné odvzdušňovací ventily. Expanzní nádoba musí být dimenzována na objem topné vody a maximální provozní tlak, aby se zabránilo přetlakům. Hydronické vyvážení systému pomáhá optimalizovat průtoky a zvyšuje efektivitu vytápění.
Regulace teploty a ochrana systému
Regulace teploty topné vody je nezbytná pro zachování efektivity a bezpečnosti provozu systému bez čerpadla. Termostatické ventily a pokojové regulátory udržují teplotu v doporučeném rozmezí 45-55 °C, což zároveň prodlužuje životnost radiátorů a ostatních komponent. Ochranné prvky, jako jsou pojistné ventily a teplotní čidla, zabraňují přehřátí a přetlaku, které by mohly vést k poškození systému.
Tip: Náročnější instalace topného systému bez čerpadla s integrovanými obnovitelnými zdroji vyžaduje přesný projekt a odbornou hydraulickou optimalizaci, proto doporučuji konzultaci s kvalifikovaným specialistou.
Jak probíhá údržba a jaká je životnost topných systémů bez čerpadla
Pravidelná údržba topného systému bez čerpadla zásadně prodlužuje jeho životnost, která při správné péči často přesahuje 30 let. Údržba spočívá především v pravidelných revizích a odvzdušnění, jež zlepšují přirozenou cirkulaci topné vody a tím i efektivitu vytápění. Nízkoteplotní radiátory a správně navržená hydraulika topného systému umožňují, aby teplota topné vody byla optimální, což snižuje riziko poruch.
Častou chybou je zanedbání odvzdušnění, které způsobuje nerovnoměrné rozložení tepla a může vést k poškození radiátorů bez čerpadla. Proto doporučuji provádět údržbu nejméně jednou ročně před topnou sezónou.
- Kontrola těsnosti – ověřte, zda nedochází k únikům vody v systému
- Odvzdušnění radiátorů – odstraňte vzduchové bubliny, které brání cirkulaci
- Revize hydrauliky – zkontrolujte stav potrubí a ventilů
- Nastavení teploty topné vody – optimalizujte pro nízkoteplotní radiátory
- Kontrola efektivity vytápění – sledujte rovnoměrnost tepelného rozložení
Jak funguje topení bez čerpadla
Topné systémy bez čerpadla využívají přirozenou cirkulaci topení, kdy teplejší voda stoupá vzhůru a chladnější klesá. Tento princip je vhodný pro menší objekty s jednoduchou hydraulikou, kde není třeba složitých čerpadel. Vhodnost takového systému závisí na správném návrhu a pravidelné údržbě, aby bylo zajištěno bezproblémové vytápění bez rizika zastavení oběhu.
Praktické tipy pro optimalizaci topení bez čerpadla
Pro optimalizaci topného systému bez čerpadla je klíčové správné nastavení teploty topné vody. Doporučená teplota průtoku se pohybuje mezi 45-55 °C, což zvyšuje efektivitu vytápění a snižuje spotřebu energie. Nízkoteplotní radiátory lépe využijí přirozenou cirkulaci topení a zajistí rovnoměrný výkon radiátorů v interiéru.
Pravidelné odvzdušnění topného systému bez čerpadla je nezbytné pro zajištění správné hydrauliky topného systému. Odvzdušněné potrubí a radiátory umožňují lepší cirkulaci teplé vody a tím i vyšší efektivitu vytápění bez nutnosti mechanického čerpadla.
Tipy na efektivní provoz topení bez čerpadla
- Nastavte teplotu topné vody na 45-55 °C pro optimální výkon a úspory energie
- Pravidelně odvzdušňujte radiátory a potrubí, aby se zabránilo vzniku vzduchových zámků
- Vyměňte staré radiátory za nízkoteplotní modely určené pro přirozenou cirkulaci topení
- Sledujte hydrauliku topného systému a zajistěte správný průtok topné vody bez přerušení
Tip: Častá chyba spočívá v příliš vysoké teplotě topné vody, která snižuje efektivitu a zvyšuje náklady. Pro koho je topný systém bez čerpadla vhodný? Hodí se hlavně do menších objektů s jednoduchou instalací a nízkými tepelnými ztrátami, naopak není ideální pro rozsáhlé rozvody s velkými vzdálenostmi.
Časté dotazy
Jak funguje topný systém bez čerpadla?
Topný systém bez čerpadla funguje na principu přirozené cirkulace teplé vody, kdy voda o teplotě 45-55 °C stoupá vzhůru a studená klesá dolů díky rozdílům v hustotě vody.
Jaká je optimální teplota průtoku v topném systému bez čerpadla?
Optimální teplota průtoku je 45-55 °C u moderních nízkoteplotních radiátorů, starší radiátory vyžadují až 70 °C.
Jaké typy radiátorů jsou vhodné pro systémy bez čerpadla?
Vhodné jsou nízkoteplotní deskové radiátory s velkou přenosovou plochou, staré litinové radiátory jsou méně vhodné kvůli potřebě vyšších teplot.
Jaké jsou hlavní výhody topných systémů bez čerpadla?
Výhodou jsou nižší instalační náklady a menší potřeba údržby, systém je vhodný pro menší objekty s jednoduchou instalací.
Jaké jsou nevýhody topných systémů bez čerpadla?
Nevýhodou je omezený komfort vytápění, nutnost vyšších teplot průtoku a omezení velikosti vytápěných prostor.
Kdy je vhodné použít topný systém bez čerpadla?
Systém bez čerpadla je vhodný pro malé až střední objekty s jednoduchou topnou soustavou a tam, kde není potřeba vysoký komfort.
Jak se liší topný systém bez čerpadla od systému s čerpadlem?
Systémy s čerpadlem mají vyšší komfort a efektivitu, s úsporami energie až 35 %, ale jsou nákladnější na instalaci a servis.
Jak probíhá údržba topného systému bez čerpadla?
Údržba zahrnuje pravidelné odvzdušnění radiátorů, kontrolu těsnosti a teploty průtoku, životnost systému může přesáhnout 30 let.
Lze do systému bez čerpadla integrovat solární kolektory?
Ano, solární kolektory lze připojit, ale je nutná správná hydraulická integrace a regulace teploty pro bezpečný provoz.
Jak optimalizovat provoz topného systému bez čerpadla pro úsporu energie?
Doporučuje se nastavit teplotu průtoku na 45-55 °C, pravidelně odvzdušňovat radiátory a měnit staré radiátory za nízkoteplotní.
Jaký je maximální doporučený výkon topného systému bez čerpadla pro efektivní fungování?
Maximální výkon by neměl překročit cca 10 kW, aby bylo zajištěno správné přirozené proudění bez potřeby čerpadla.
Jaký je optimální sklon potrubí pro zajištění cirkulace vody v topném systému bez čerpadla?
Doporučuje se sklon potrubí alespoň 0,5 % (5 mm na 1 m), aby voda mohla samovolně cirkulovat gravitací.
Jaký materiál potrubí je nejvhodnější pro topný systém bez čerpadla?
Nejčastěji se používá měď nebo plast PEX, které mají dobrou tepelnou vodivost a umožňují spolehlivou cirkulaci bez čerpadla.
Jak lze zlepšit účinnost topného systému bez čerpadla pomocí nízkoteplotních radiátorů?
Použití nízkoteplotních radiátorů umožňuje snížit teplotu průtoku na cca 40-50 °C, čímž se zlepšuje účinnost a šetří energie.
Jaká je doporučená údržba expanzní nádoby v topném systému bez čerpadla?
Expanzní nádobu je vhodné kontrolovat minimálně jednou ročně, přičemž tlak vzduchu by měl být cca 0,2 MPa (2 bar).
