Jak správně zvolit průřez vodiče podle výkonu a napětí
Správný průřez vodiče je klíčový pro bezpečný přenos elektrického výkonu a minimalizaci úbytku napětí v elektrickém vedení. Výběr závisí nejen na velikosti proudu, ale také na délce kabelu a dovoleném zatížení vodiče. Přesný výpočet průřezu kabelu pomáhá předejít přehřívání a poruchám elektroinstalace.
💡 Důležité na úvod
- Elektrický proud se vypočítá jako podíl výkonu a napětí, např. pro 5 kW a 230 V je to cca 21,7 A.
- Dovolený úbytek napětí by neměl překročit 5 %, u kritických zařízení doporučeně 2 %.
- Měděné vodiče mají měrný odpor cca 0,0172 Ω·mm²/m, hliníkové 0,028 Ω·mm²/m.
- Dovolený proud pro měděný vodič 2,5 mm² je 24 A při uložení pod omítkou.
- Standardní průřezy vodičů jsou například 2,5 mm², 4 mm², 6 mm², 10 mm² a 16 mm².
Jak správně vypočítat průřez vodiče podle elektrického výkonu
Elektrický proud se spočítá jako poměr elektrického výkonu a napětí. Pro jednofázovou síť platí vzorec I = P / U, kde I je proud v ampérech, P výkon ve wattech a U napětí ve voltech. V třífázové síti je třeba zohlednit také účinník (cos φ) a využít vzorec I = P / (U × √3 × cos φ). Z vypočteného proudu se určí průřez vodiče tak, aby jeho dovolený proud odpovídal zatížení a zároveň byl minimalizován úbytek napětí.
- Výpočet proudu – použijte vzorec I = P / U pro jednofázovou síť nebo I = P / (U × √3 × cos φ) pro třífázovou.
- Určení dovoleného proudu vodiče – zjistěte maximální proud, který vodič vydrží bez přehřátí.
- Výběr průřezu vodiče – zvolte průřez podle tabulek, které uvádějí dovolený proud a měrný odpor vodiče.
- Kontrola úbytku napětí – ověřte, že úbytek napětí na vedení nepřekročí povolenou hodnotu (obvykle do 3 %).
Příklad výpočtu průřezu vodiče pro jednofázovou síť
| Parametr | Hodnota | Poznámka |
|---|---|---|
| Elektrický výkon (P) | 5000 W | Spotřebič o výkonu 5 kW |
| Napětí (U) | 230 V | Standardní jednofázové napětí |
| Elektrický proud (I) | 21,7 A | I = 5000 / 230 |
| Doporučený průřez | 4 mm² | Podle tabulek pro měděný vodič |
Tip: Pro správný výběr průřezu vodiče podle výkonu vždy zohledněte typ vodiče (měděný nebo hliníkový) a délku vedení, abyste předešli nadměrnému úbytku napětí a přehřívání vodiče.

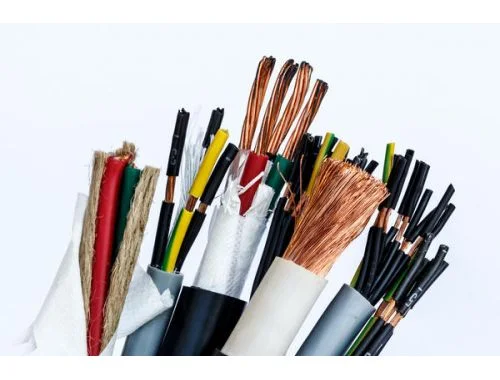

Materiály vodičů a jejich vliv na výběr průřezu
Materiál vodiče výrazně ovlivňuje výběr správného průřezu, protože jeho elektrické vlastnosti určují, jak velký průřez je potřeba pro bezpečný a efektivní přenos proudu. Měděné a hliníkové vodiče se liší především měrným odporem a dovoleným proudem, což má přímý dopad na dimenzování kabelu.
Jaký vliv má měď na výběr průřezu vodiče?
Měděný vodič má měrný odpor přibližně 0,0172 Ω·mm²/m, což je výrazně nižší než u hliníku. Díky této vlastnosti může mít měděný vodič menší průřez při stejném dovoleném proudu, což snižuje úbytek napětí a ztráty energie. Tento materiál je ideální pro instalace, kde je omezený prostor nebo je potřeba vyšší spolehlivost. Měď také lépe odolává mechanickému namáhání a korozi.
Jaký vliv má hliník na výběr průřezu vodiče?
Hliníkový vodič má měrný odpor kolem 0,028 Ω·mm²/m, což znamená, že pro stejný proud musí mít jeho průřez větší hodnotu než měděný vodič. Vyšší odpor způsobuje větší úbytek napětí, proto se při výpočtu průřezu kabelu podle výkonu a délky vedení u hliníku počítá s rezervou. Hliník má ale nižší hmotnost a cenu, což ho činí vhodným pro dlouhé rozvody, kde je třeba minimalizovat váhu a náklady.
Jak správně spojovat měděné a hliníkové vodiče?
Spojování měděných a hliníkových vodičů vyžaduje použití speciálních spojek, které minimalizují přechodový odpor a riziko přehřívání. Nesprávné spojení vede ke zvýšenému odporu, což může způsobit jiskření nebo požár. Použití správných spojek zaručuje bezpečný kontakt a dlouhodobou spolehlivost instalace. Vždy je nutné dodržovat platné normy a doporučení výrobců materiálů.
- Výhody měděného vodiče: nižší měrný odpor, menší průřez, vyšší mechanická odolnost
- Nevýhody měděného vodiče: vyšší cena, větší hmotnost
- Výhody hliníkového vodiče: nižší cena, nižší hmotnost
- Nevýhody hliníkového vodiče: vyšší měrný odpor, nutnost většího průřezu, složitější spojování s mědí
Tip: Při výběru průřezu elektrického vodiče zvažte nejen výkon, ale i materiál, protože měrný odpor ovlivňuje dovolený proud vodiče a celkový úbytek napětí v instalaci.
Výběr průřezu vodiče podle délky vedení a úbytku napětí
Výběr správného průřezu vodiče podle elektrického výkonu nelze oddělit od vlivu délky vedení a dovoleného úbytku napětí. Tyto faktory společně určují, jak velký průřez vodiče je nutný, aby instalace fungovala bezpečně a efektivně.
Jak spočítat průřez vodiče podle délky vedení a úbytku napětí?
Vzorec pro výpočet průřezu vodiče zohledňuje délku vedení, dovolený úbytek napětí, elektrický proud a měrný odpor materiálu vodiče:
S = ρ × k × L × I / (U × ΔU% / 100)
kde S je průřez vodiče v mm², ρ měrný odpor vodiče (pro měděný vodič 0,0178 Ω·mm²/m), k koeficient pro jednosměrný nebo obousměrný proud (k=2 pro jednosměrný), L délka vedení v metrech, I proud v ampérech, U jmenovité napětí ve voltech a ΔU% maximální dovolený úbytek napětí v procentech.
Pro příklad 5 kW spotřebič při 230 V a délce vedení 40 m s dovoleným úbytkem napětí 5 % vychází proud I = 5000 W / 230 V ≈ 21,7 A. Dosazením do vzorce se doporučuje průřez vodiče cca 4 mm².
- Výpočet proudu – spočítat proud podle P a U (I = P/U)
- Určení délky vedení – změřit nebo odhadnout vzdálenost od zdroje k spotřebiči
- Volba dovoleného úbytku napětí – obvykle 3-5 % podle typu instalace
- Dosazení do vzorce – vypočítat minimální průřez vodiče
| Parametr | Hodnota |
|---|---|
| Výkon (P) | 5000 W |
| Napětí (U) | 230 V |
| Proud (I) | 21,7 A |
| Délka vedení (L) | 40 m |
| Dovolený úbytek (%) | 5 % |
| Měrný odpor (ρ) | 0,0178 Ω·mm²/m |
| Doporučený průřez (S) | 4 mm² |
Jaký vliv má délka vedení na dimenzování vodiče?
Délka vedení přímo ovlivňuje velikost úbytku napětí, protože čím delší je kabel, tím větší je jeho celkový elektrický odpor. Vyšší odpor zvyšuje úbytek napětí, což může vést k poklesu výkonu spotřebiče a snížení bezpečnosti instalace. Proto je při delších trasách nutné zvětšit průřez vodiče, aby se kompenzoval odpor a úbytek napětí nepřekročil dovolenou mez. Při zanedbání tohoto pravidla hrozí nejen špatná funkčnost spotřebičů, ale i riziko přehřátí vodiče.
Odborná rada: Při výběru průřezu vodiče se vždy řiďte platnými normami a zvažte délku vedení i plánovaný dovolený úbytek napětí. To platí zejména pro měděné vodiče, které mají menší měrný odpor než hliníkové a umožňují menší průřezy při stejném zatížení.

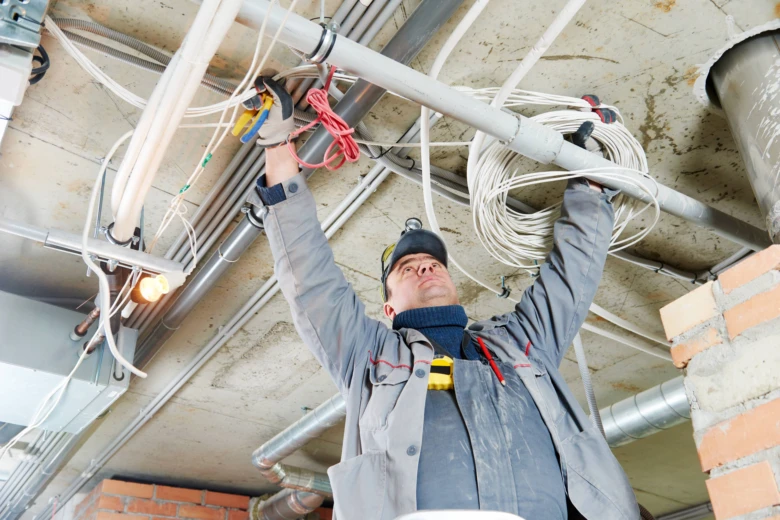

Dovolený proud a vliv způsobu uložení vodiče
Dovolený proud vodiče závisí především na jeho průřezu, materiálu a způsobu uložení. Průřez vodiče určuje maximální proudovou zátěž, kterou může bezpečně přenést bez nadměrného ohřevu. Měděný vodič s průřezem 2,5 mm² například snese dovolený proud 24 A při uložení pod omítkou, zatímco v lištách je to pouze 20 A kvůli horší ventilaci a vyšší teplotě okolí. Zvýšení teploty prostředí snižuje dovolený proud vodiče, proto je třeba při dimenzování zohlednit i teplotní podmínky.
Tipy, jak správně určit průřez vodiče podle elektrického proudu
Při výpočtu průřezu kabelu doporučuji používat tabulky dovolených proudů, které zohledňují způsob uložení a materiál vodiče. Pro přehled uvádím příklad dovolených proudů měděných vodičů v různých uložení:
| Průřez vodiče (mm²) | Pod omítkou (A) | V liště (A) | V trubce (A) |
|---|---|---|---|
| 2,5 | 24 | 20 | 22 |
| 4 | 32 | 28 | 30 |
| 6 | 41 | 36 | 39 |
Pro správný výběr průřezu vodiče podle proudu a napětí je nezbytné zvážit nejen výkon spotřebiče, ale i délku vedení a možné úbytky napětí. To zajistí bezpečný a efektivní provoz elektrické instalace.
Výběr průřezu vodiče podle okolní teploty a speciálních podmínek
Výběr správného průřezu vodiče podle elektrického výkonu nezávisí pouze na hodnotě proudu a napětí, ale také na okolních podmínkách, které ovlivňují dovolený proud vodiče. V této části se zaměříme na vliv teploty okolí a konstrukce kabelu na dimenzování průřezu.
Jak okolní teplota ovlivňuje výběr průřezu vodiče?
Teplota okolí přímo snižuje dovolený proud vodiče, protože s rostoucí teplotou roste i měrný odpor materiálu, což zvyšuje úbytek napětí a riziko přehřívání. Při teplotách nad 30 °C je nutné průřez vodiče zvětšit, aby bylo zachováno bezpečné zatížení. Například při 40 °C je doporučené zvětšení průřezu o 10 až 15 % oproti hodnotám určeným pro 30 °C. Tento korekční faktor je klíčový pro přesný výpočet průřezu kabelu a správný výběr průřezu vodiče podle proudu.
Jak se liší zatížitelnost vícežilových kabelů oproti jednožilovým?
Vícežilové kabely vykazují nižší proudovou zatížitelnost než jednožilové, protože jednotlivé vodiče v kabelu vzájemně ovlivňují své tepelné podmínky a hůře odvádějí teplo. To způsobuje vyšší riziko přehřívání a vyžaduje úpravu dimenzování průřezu. Pro vícežilové kabely je proto nutné zvolit větší průřez vodiče nebo použít normové korekční faktory, které zohledňují počet žil a způsob uložení kabelu.
Jaký průřez kabelu na 16A 400V?
Pro elektrický proud 16 A při napětí 400 V se běžně volí průřez měděného vodiče 2,5 mm², který bezpečně unese takové zatížení bez nadměrného úbytku napětí a přehřívání. Tento průřez odpovídá standardním hodnotám dovoleného proudu pro běžné podmínky s teplotou okolí do 30 °C a běžným způsobem uložení. Pokud jsou podmínky náročnější, například vyšší teplota nebo vícežilový kabel, je nutné průřez upravit podle výpočtu průřezu kabelu krok za krokem podle výkonu a napětí.
Doporučení při dimenzování průřezu vodiče:
- Vždy zohledněte teplotu okolí nad 30 °C a případně zvyšte průřez o 10-15 %
- U vícežilových kabelů aplikujte korekční faktory pro snížení zatížitelnosti
- Používejte tabulky dovoleného proudu a normy pro přesný výpočet průřezu kabelu
- Kontrolujte úbytek napětí, aby nepřekročil přípustné limity podle délky vedení a měrného odporu vodiče
Tip: Častou chybou je poddimenzování průřezu vodiče v horkém prostředí, což vede k přehřívání a zkrácení životnosti instalace.
Materiály vodičů a jejich spojování: měď a hliník
Spojování měděných a hliníkových vodičů vyžaduje speciální pozornost kvůli rozdílům v měrném odporu – měď má hodnotu přibližně 0,0172 Ω·mm²/m, zatímco hliník dosahuje kolem 0,028 Ω·mm²/m. Tento rozdíl způsobuje vznik přechodového odporu v místě spoje, který může zvýšit teplotu spoje až na nebezpečné hodnoty. Přechodový odpor vede k nadměrnému úbytku napětí a zvyšuje riziko přehřívání, což může vyústit v poruchu nebo požár.
Pro bezpečné spojení vodičů mědi a hliníku je nutné používat speciální spojky určené právě pro tuto kombinaci materiálů. Tyto spojky minimalizují přechodový odpor a zajišťují stabilní elektrický kontakt bez zvýšeného úbytku napětí. Použití běžných spojek nebo přímé spojení bez vhodných prostředků představuje častou chybu, která vede k selhání elektroinstalace.
Při dimenzování průřezu vodiče je nutné zohlednit vliv přechodového odporu na dovolený proud vodiče a úbytek napětí v celém obvodu. Nesprávné spojení může zkreslit výpočty průřezu a vést k poddimenzování, což ohrožuje bezpečnost a funkčnost instalace. Proto je doporučeno konzultovat spojování s kvalifikovaným elektrikářem a vždy použít spojky schválené pro kombinaci mědi a hliníku.
Tip: Použití spojek s antioxidačním gelem a správným utažením šroubů výrazně snižuje riziko vzniku přechodového odporu a prodlužuje životnost spoje.
„Použití vhodných spojek při kombinaci měděných a hliníkových vodičů je základní podmínkou bezpečné elektroinstalace,“ uvádí odborník na elektroinstalace. Doporučuji vždy zajistit správný typ spojek a pravidelnou kontrolu spojů, zejména u starších instalací, kde může dojít k oxidaci a zvýšení odporu spoje.
Časté chyby a doporučení při výběru průřezu vodiče
Poddimenzování průřezu vodiče podle proudu patří k nejčastějším chybám, protože způsobuje přehřívání vodiče a zkracuje životnost izolace i celé instalace. Například měděný vodič s průřezem 2,5 mm² má dovolený proud přibližně 24 A při uložení pod omítkou, zatímco při vyšším zatížení je nutné zvolit minimálně 4 mm². Další častou chybou je ignorování délky vedení, která přímo ovlivňuje úbytek napětí – při délce 40 metrů a výkonu 5 kW v jednofázové síti 230 V může úbytek napětí přesáhnout doporučených 5 %, pokud není průřez vodiče dostatečně dimenzován.
Použití nevhodného materiálu vodiče, například hliníku místo mědi bez adekvátního navýšení průřezu, vede ke zvýšení měrného odporu z 0,0175 Ω·mm²/m (měď) na 0,028 Ω·mm²/m (hliník), což znamená větší ztráty a nižší dovolený proud. Při spojování měděných a hliníkových vodičů je nutné použít speciální spojky, aby se zabránilo přechodovým odporům a místnímu přehřívání, které může vést k poruše.
Nevhodné spojování vodičů zvyšuje odpor spoje a způsobuje lokální přehřívání, což je častou příčinou poruch a požárních rizik. Například špatně utažené svorky nebo použití nesprávných spojek může zvýšit odpor spoje o několik miliohmů, což při vysokých proudech znamená výrazný tepelný efekt.
- Poddimenzování průřezu vodiče podle skutečného proudu vede k přehřívání a zkrácení životnosti izolace
- Nezohlednění délky kabelu zvyšuje úbytek napětí nad doporučených 3-5 %, což snižuje efektivitu a může poškodit spotřebiče
- Použití hliníkových vodičů bez zvýšení průřezu o 30-50 % oproti mědi zvyšuje měrný odpor a riziko přehřívání
- Nesprávné spojování vodičů zvyšuje lokální odpor a může způsobit tepelné poškození nebo poruchu instalace
Tip: Při výběru průřezu vodiče vždy zohledněte nejen proud podle výkonu a napětí, ale i délku vedení a způsob uložení kabelu. Například pro třífázovou instalaci 11 kW při 400 V a délce 50 m je vhodné zvolit měděný vodič s průřezem minimálně 6 mm², aby byl splněn požadavek na dovolený úbytek napětí do 5 %.
Pro koho se to hodí: Tento přístup je nezbytný pro bezpečné a efektivní dimenzování elektrických instalací v rodinných domech, průmyslových provozech i komerčních objektech.
Pro koho NE: Pro velmi krátká vedení do 5 metrů nebo nízkonapěťové instalace pod 12 V je možné použít menší průřezy, ale i zde je nutné respektovat maximální proudové zatížení a úbytek napětí.
Časté dotazy k výběru průřezu vodiče podle výkonu (FAQ)
Správný výběr průřezu vodiče podle elektrického výkonu závisí na několika faktorech, jako je proud, délka vedení, materiál vodiče a dovolený úbytek napětí. Níže najdete odpovědi na nejčastější otázky, které vám pomohou při dimenzování vodičů.
- Otázka: Jaký průřez vodiče potřebuji pro 16 A a 400 V?
Pro 16 A a napětí 400 V je vhodný průřez 1,5 až 2,5 mm² v závislosti na délce vedení a způsobu uložení.
- Otázka: Jak spočítat průřez vodiče podle výkonu?
Spočítejte proud I = P / U, poté zvolte průřez vodiče podle dovoleného proudu a délky vedení s ohledem na úbytek napětí.
- Otázka: Jaký průřez vodiče je vhodný pro spotřebič 11 kW?
Pro 11 kW při 230 V je proud cca 47,8 A, průřez vodiče by měl být minimálně 10 mm², záleží na délce vedení.
- Otázka: Jaký kabel použít pro elektrický výkon 2000 W?
Pro 2000 W a 230 V je proud cca 8,7 A, vhodný průřez vodiče je 1,5 až 2,5 mm² podle délky a uložení.
- Otázka: Jaký je rozdíl v průřezu mezi měděným a hliníkovým vodičem při stejném proudu?
Hliníkový vodič má vyšší měrný odpor a vyžaduje o 30-40 % větší průřez než měděný vodič pro stejný proud.
- Otázka: Jaký vliv má délka vedení na výběr průřezu vodiče?
Delší vedení znamená větší úbytek napětí, proto je nutné zvolit větší průřez pro omezení ztrát.
- Otázka: Jak zohlednit úbytek napětí při dimenzování vodiče?
Úbytek napětí by neměl překročit 5 %, u osvětlovacích sítí je doporučeno do 3 %, volí se podle vzorce zahrnujícího délku a proud.
- Otázka: Jak správně spojovat měděné a hliníkové vodiče?
Používejte speciální spojky určené pro kombinaci mědi a hliníku, aby se zabránilo přechodovým odporům a přehřívání.
- Otázka: Jaký průřez vodiče je vhodný pro 12 V aplikace?
Pro nízkonapěťové aplikace 12 V je třeba zvětšit průřez kvůli vyšším proudům, často 10 mm² a více podle výkonu a délky.
- Otázka: Jak ovlivňuje teplota okolí dimenzování průřezu vodiče?
Při teplotách nad 30 °C se snižuje dovolený proud vodiče, je proto nutné průřez zvětšit podle korekčních tabulek.
- Otázka: Jaký průřez vodiče volit pro motor s rozběhovými proudy?
Pro motory s vysokými rozběhovými proudy je vhodné volit průřez s rezervou a zohlednit speciální normy a doporučení.
- Otázka: Jak zjistit, že je průřez vodiče příliš malý?
Příznaky jsou přehřívání vodiče, vybavování jističů a pokles napětí na spotřebiči.
- Otázka: Jaký je standardní rozsah průřezů vodičů?
Běžné průřezy vodičů jsou 0,75 mm², 1,5 mm², 2,5 mm², 4 mm², 6 mm², 10 mm², 16 mm² a 25 mm².
- Otázka: Jaký je maximální dovolený úbytek napětí v elektrických instalacích?
Maximální dovolený úbytek napětí je 5 %, pro osvětlovací sítě doporučeně 3 %, u citlivých spotřebičů až 2 %.
- Otázka: Jaký průřez vodiče je vhodný pro instalaci v lištách?
Vodiče v lištách mají nižší dovolený proud, proto se volí průřez o stupeň větší než pro uložení pod omítkou.
Výpočet průřezu vodiče krok za krokem podle výkonu a napětí
Pro správný výběr průřezu vodiče podle elektrického výkonu začněte výpočtem proudu pomocí vzorce I = P / U. Poté ověřte dovolený proud vodiče podle jeho materiálu a parametrů uložení. Nakonec zohledněte délku vedení a úbytek napětí, který by neměl překročit 3 až 5 %. Tento návod na výpočet průřezu vodiče podle výkonu a délky kabelu pomůže předcházet přehřívání a zajistí bezpečný provoz vaší elektrické instalace.
