Jak správně určit přípustný proud kabelu podle parametrů a norem
Přípustný proud kabelu určuje jeho schopnost bezpečně přenášet elektrický proud bez přehřátí nebo poškození. Pro správné dimenzování vodičů je nezbytné zohlednit technické parametry jako průřez, materiál a typ kabelové izolace podle platných norem. Výpočet průřezu vodiče a použití příslušných tabulek pomáhá zajistit spolehlivost a bezpečnost elektroinstalace.
Co si zapamatovat
- Přípustný proud kabelu závisí na průřezu, materiálu a způsobu uložení kabelu.
- Měděné vodiče mají měrný odpor přibližně 0,0172 Ω·mm²/m, hliníkové cca 0,028 Ω·mm²/m.
- Pro měděné PVC kabely s průřezem 2,5 mm² je přípustný proud 20-24 A v závislosti na uložení.
- Úbytek napětí by neměl překročit 2 % pro kritické spotřebiče a maximálně 5 % u běžných instalací.
- Při výpočtu se používají korekční činitele pro teplotu a seskupení kabelů a platí norma ČSN EN 60204.
Jak zjistit přípustný proud kabelu podle průřezu a materiálu
Přípustný proud kabelu nejrychleji určíte podle jeho průřezu a materiálu vodiče. Měď i hliník mají odlišné měrné odpory, které spolu s průřezem ovlivňují proudovou zatížitelnost a tím i bezpečný provoz elektroinstalace. Následující kapitoly vysvětlují, jak spočítat přípustný proud pro kabel podle jeho průřezu a materiálu.
Jaký je vliv materiálu kabelu na jeho přípustný proud?
Materiál vodiče zásadně určuje jeho měrný odpor a tím i přípustný proud. Měděné vodiče mají měrný odpor přibližně 0,0172 Ω·mm²/m, což umožňuje vyšší proudovou zatížitelnost při stejném průřezu než u hliníkových vodičů s měrným odporem 0,028 Ω·mm²/m. Kabel CCA (hliníkový drát s měděným opláštěním) vyžaduje kvůli nižší vodivosti ještě větší průřez. Tyto rozdíly jsou klíčové při dimenzování vodičů a výpočtu přípustného proudu kabelu.
Typické průřezy kabelů a jejich přípustné proudy
Nejběžnější průřez v domácích elektroinstalacích je 2,5 mm², který u měděných vodičů unese proud mezi 20 a 24 A. Při stejném průřezu hliníkový kabel unese méně kvůli vyššímu odporu a vyššímu úbytku napětí. Tabulka níže ukazuje orientační přípustné proudy pro různé průřezy měděných a hliníkových vodičů.
| Průřez vodiče (mm²) | Přípustný proud měď (A) | Přípustný proud hliník (A) |
|---|---|---|
| 1,5 | 15-18 | 12-15 |
| 2,5 | 20-24 | 16-20 |
| 4 | 25-32 | 20-25 |
Jaký průřez kabelu je potřeba pro 16 A při 400 V?
Pro zátěž 16 A při napětí 400 V se doporučuje kabel s průřezem 2,5 mm², který bezpečně zvládne proudové zatížení v rozmezí 20 až 24 A. Tento průřez poskytuje i rezervu proti úbytku napětí a umožňuje použití běžné kabelové izolace. Při dimenzování je nutné také zohlednit délku vedení a korekční faktory kabelů pro přesný výpočet přípustného proudu kabelu podle jeho parametrů.
Jak vypočítat průřez kabelu podle proudu a délky vedení
Pro správný výběr průřezu kabelu je nezbytné nejprve určit výpočtový proud na základě jmenovitého výkonu a napětí. Následně je třeba zohlednit délku vedení a přípustný úbytek napětí, který ovlivňuje celkovou dimenzaci vodiče. Tento postup výpočtu přípustného proudu kabelu podle průřezu a délky zajišťuje bezpečné a efektivní fungování elektroinstalace.
Výpočet výpočtového proudu
Výpočtový proud ve třífázové síti se určí vzorcem:
I_v = P / (√3 · U · cos φ), kde P je výkon v wattech, U napětí v voltech a cos φ je účiník.
Například při výkonu 25 kW, napětí 400 V a cos φ 0,7 je výpočtový proud:
I_v = 25 000 / (1,732 · 400 · 0,7) ≈ 51,55 A.
Pro jednofázovou síť se používá vzorec I_v = P / (U_f · cos φ).
Výpočet úbytku napětí a průřezu
Úbytek napětí ΔU se vypočítá jako součin odporu vedení R_V a proudu I:
ΔU = R_V · I.
Odpor závisí na průřezu kabelu a materiálu vodiče, proto je nutné zohlednit korekční faktory kabelů a kabelovou izolaci. Pro dimenzování vodičů podle úbytku napětí platí vzorec:
S = ρ × k × L × I / (U × ΔU%), kde ρ je rezistivita materiálu (např. měď 0,0178 Ω·mm²/m), k korekční faktor, L délka kabelu v metrech, I proud v ampérech, U napětí a ΔU% maximální přípustný úbytek v procentech.
Příklad: Pro délku 40 m, výkon 5 kW, napětí 220 V a přípustný úbytek 5 % je nutné tento vzorec aplikovat, aby se určil správný průřez vodiče.
- Určete výpočtový proud – podle výkonu, napětí a cos φ.
- Změřte délku kabelu – skutečná vzdálenost ovlivňuje úbytek napětí.
- Vyberte přípustný úbytek napětí – obvykle do 5 % jmenovitého napětí.
- Spočítejte průřez vodiče – využijte vzorec zahrnující rezistivitu a korekční faktory.
- Zkontrolujte vhodnost kabelové izolace – ovlivňuje maximální proudovou zatížitelnost.
Tip: Výpočtový proud a dimenzování vodičů je nutné konzultovat s aktuálními normami a tabulkami přípustného proudu kabelu, například dostupnými na https://www.eagri.cz, aby bylo zajištěno správné a bezpečné zapojení.
Více informací k tématu najdete v oficiálním zdroji: Ministerstvo zemědělství ČR.
Jaký vliv má typ izolace a uložení kabelu na přípustný proud
Typ izolačního materiálu a způsob uložení kabelu patří mezi klíčové faktory, které určují přípustný proud vodiče. Správné zohlednění těchto parametrů je nezbytné pro bezpečný a efektivní návrh elektroinstalace.
Typy izolací a jejich vlastnosti
Izolace kabelu určuje maximální provozní teplotu a tím i přípustný proud. PVC izolace má maximální teplotu 70 °C, což umožňuje běžné zatížení v domácích instalacích. Pryžová izolace s maximální teplotou 60 °C nabízí nižší tepelnou odolnost, což snižuje přípustný proud. PE izolace, podobně jako PVC, snese až 70 °C. Moderní XLPE a bezhalogenové kabely se vyznačují vyšší tepelnou odolností a lepší životností, což umožňuje vyšší proudovou zatížitelnost a zlepšuje dimenzování vodičů při vyšších teplotách.
| Izolace | Max. provozní teplota (°C) |
|---|---|
| PVC | 70 |
| Pryž | 60 |
| PE | 70 |
| XLPE | 90-110 |
| Bezhalogenové | 90-110 |

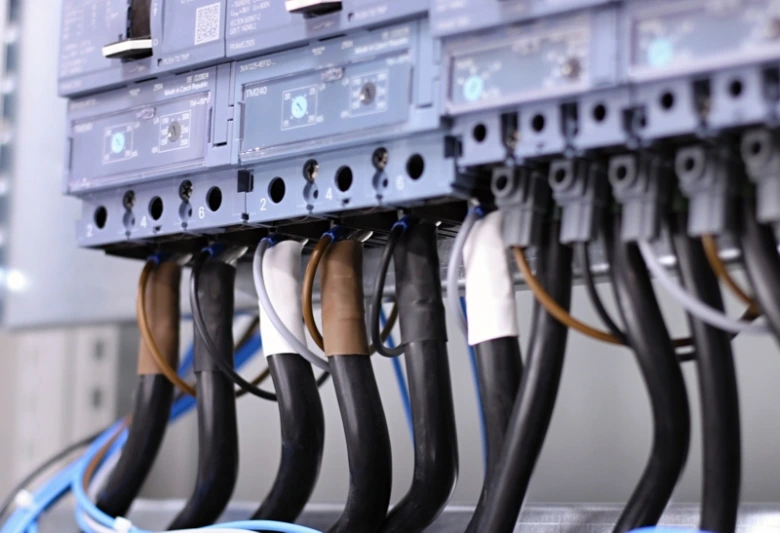

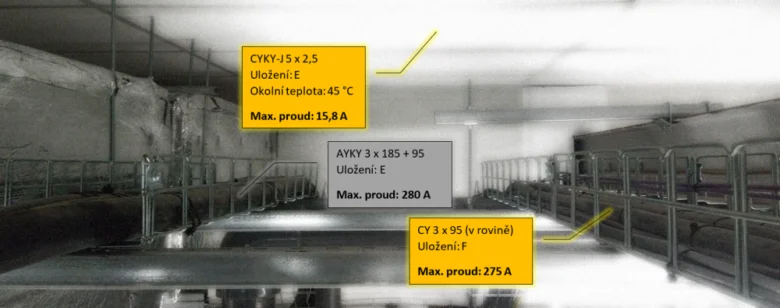

Vliv způsobu uložení na přípustný proud
Přípustný proud kabelu závisí také na způsobu jeho uložení, protože rozdílné podmínky ovlivňují odvod tepla. U měděného vodiče o průřezu 2,5 mm² je přípustný proud v lištách přibližně 20 A, zatímco pod omítkou se zvýší na 24 A díky lepšímu chlazení. V zemi může být tento proud ještě vyšší, protože zemina lépe odvádí teplo. V praxi při výpočtu přípustného proudu kabelu je nutné zohlednit kabelovou izolaci a také korekční faktory kabelů podle uložení.
| Uložení kabelu | Přípustný proud pro 2,5 mm² měděný vodič (A) |
|---|---|
| V lištách | 20 |
| Pod omítkou | 24 |
| V zemi | 27 |
Tip: Při dimenzování vodičů vždy zvažte, že nesprávné určení přípustného proudu vede k přehřívání kabelů a zkrácení jejich životnosti. Pročistění izolace a správný výběr uložení jsou klíčové kroky, jak určit maximální proud pro kabel s ohledem na izolační materiál a podmínky instalace.
Jak použít korekční faktory při dimenzování kabelů
Jaké faktory ovlivňují přípustný proud kabelu a jak je zohlednit ve výpočtu
Přípustný proud kabelu závisí nejen na jeho průřezu a materiálu, ale také na okolních podmínkách. Teplota okolí nad 30 °C snižuje schopnost kabelu odvádět teplo, což vyžaduje aplikaci korekčního faktoru k_1. Dalším faktorem je seskupení kabelů, které omezuje chlazení a vyžaduje korekční faktor k_2. Tyto korekční faktory se násobí s jmenovitým proudem kabelu (I_n), aby se získal dovolený přípustný proud (I_dov):
I_dov = k_1 × k_2 × I_n
Níže uvedená tabulka ukazuje příklady hodnot korekčních faktorů pro teplotu a seskupení:
| Podmínka | Korekční faktor (k) | Popis |
|---|---|---|
| Teplota 30 °C | 1,00 | Standardní hodnota |
| Teplota 40 °C | 0,91 | Snížení přípustného proudu |
| 2 kabely vedle sebe | 0,90 | Snížení kvůli omezenému chlazení |
Tip: Při dimenzování vodičů a výpočtu přípustného proudu vždy zohledněte korekční faktory kabelů, aby nedošlo k přehřátí nebo zkratu. V opačném případě může dojít k poškození kabelové izolace a zvýšenému úbytku napětí.
Správné zohlednění těchto faktorů je klíčové pro bezpečnou elektroinstalaci a minimalizaci rizik spojených s přetížením.
Praktické příklady určení přípustného proudu a průřezu kabelu
Pro určení přípustného proudu kabelu je třeba vycházet z několika parametrů, zejména z průřezu vodiče, typu izolace a délky vedení, která ovlivňuje úbytek napětí. Například CYKY kabel s průřezem 16 mm² má přípustný proud 67,2 A, což umožňuje bezpečné zatížení i při výpočtovém proudu 51,55 A. Tento výpočet je typický pro instalace s výkonem 25 kW, cos φ 0,7 a napětím 400 V, kde se uplatňuje i korekce podle počtu vodičů a způsobu uložení.
Pro běžné domácí instalace platí tato doporučení dimenzování vodičů:
| Průřez vodiče (mm²) | Přípustný proud (A) | Typické použití |
|---|---|---|
| 1,5 | 15 | osvětlení, zásuvky malého výkonu |
| 2,5 | 20-25 | zásuvky běžných spotřebičů |
| 4,0 | 30-35 | vyšší zatížení, krátké vedení |
Postup výpočtu přípustného proudu kabelu podle průřezu a délky
Výpočet začíná určením výpočtového proudu podle výkonu a napětí. Následně se stanoví průřez vodiče s ohledem na přípustný proud, který musí být vyšší než výpočtový proud, a také s ohledem na maximální dovolený úbytek napětí. Úbytek napětí určuje minimální průřez kabelu, který zajistí bezpečný provoz bez poklesu výkonu spotřebičů. Korekční faktory kabelů zahrnují i vliv kabelové izolace a způsob uložení, které mohou přípustný proud snižovat.
Tip: Častou chybou je poddimenzování průřezu s ohledem na délku kabelu, kdy úbytek napětí překročí povolené hodnoty. Správný výběr kabelu se proto musí vždy opírat o komplexní výpočet průřezu podle zatížení a délky vedení.
Časté dotazy k určení přípustného proudu kabelu podle parametrů
Otázka: Jaký průřez kabelu je vhodný pro 16 A při napětí 400 V?
Pro 16 A se běžně používá kabel s průřezem 2,5 mm², který umožňuje přípustný proud kolem 20-24 A v závislosti na typu uložení a izolace.
Otázka: Kolik ampér unese kabel s průřezem 2,5 mm²?
Měděný kabel s průřezem 2,5 mm² unese přípustný proud 20 A v liště a až 24 A pod omítkou při teplotě okolí do 30 °C.
Otázka: Jak se počítá průřez kabelu podle proudu?
Výpočet průřezu vodiče vychází ze vzorce S = ρ × k × L × I / (U × ΔU%), kde ρ je měrný odpor materiálu, L délka vedení, I proud, U jmenovité napětí a ΔU % maximální povolený úbytek napětí.
Otázka: Jak zjistit přípustný proud kabelu podle parametrů?
Přípustný proud určuje průřez vodiče, materiál (měď nebo hliník), typ kabelové izolace, způsob uložení a okolní teplota, přičemž se používají příslušné tabulky s korekčními faktory.
Otázka: Jaký vliv má typ izolace na přípustný proud kabelu?
Izolace kabelu určuje maximální provozní teplotu, například PVC do 70 °C, pryž do 60 °C, což ovlivňuje proudovou zatížitelnost a životnost kabelu.
Otázka: Jak vypočítat úbytek napětí v kabelu?
Úbytek napětí ΔU se spočítá jako ΔU = R × I, kde odpor R = ρ × (2 × délka / průřez), přičemž úbytek by neměl překročit 2 % u citlivých zařízení.
Otázka: Co znamenají korekční faktory při dimenzování kabelu?
Korekční faktory snižují přípustný proud kvůli vyšší teplotě okolí, seskupení více kabelů nebo specifickému způsobu uložení, výsledný dovolený proud se upraví vztahem I_dov = k_1 × k_2 × I_n.
Otázka: Jaký průřez kabelu potřebuji pro 20 A?
Pro zatížení 20 A je vhodný kabel s průřezem 2,5 mm², přičemž přesný výběr závisí na podmínkách uložení a typu izolace.
Otázka: Jak určit přípustný proud kabelu v DC a AC instalacích?
Přípustný proud se v DC i AC instalacích určuje podle průřezu a materiálu kabelu, liší se však vzorce pro výpočet úbytku napětí a korekční faktory.
Otázka: Jak vybrat kabel pro konkrétní proudové zatížení?
Vyberte kabel s přípustným proudem vyšším než maximální proudová zatížitelnost zohledněná délkou, materiálem, izolací a způsobem uložení.
Otázka: Jaké normy ovlivňují dimenzování přípustného proudu kabelu?
Dimenzování se řídí normou ČSN EN 60364, která stanovuje pravidla pro maximální přípustný proud a technické podmínky instalace kabelů.
Otázka: Jaký vliv má délka vedení na výpočet průřezu kabelu?
Délka vedení zvyšuje úbytek napětí, proto je třeba při výpočtu průřezu přidat rezervu, aby úbytek nepřekročil 4 % pro běžné instalace.
Otázka: Návod na výpočet přípustného proudu kabelu podle parametrů
Postup výpočtu přípustného proudu kabelu podle průřezu a délky zahrnuje určení požadovaného proudu, korekci podle teploty a uložení a ověření úbytku napětí dle tabulek a norem.
Otázka: Jak se počítá přípustný proud kabelu podle technických parametrů?
Přípustný proud se stanoví kombinací průřezu, materiálu (měď, hliník), izolačního materiálu a způsobu uložení, přičemž se použijí příslušné korekční faktory z tabulek.
Otázka: Jak určit správný průřez kabelu pro zadaný proud?
Správný průřez se určí tak, aby přípustný proud kabelu převyšoval maximální proudovou zátěž a zároveň aby úbytek napětí nepřekročil normou stanovené limity.
