Jak připojit a nastavit tlakový spínač vody návod krok za krokem
Tlakový spínač vody reguluje chod čerpadla podle aktuálního tlaku v systému a správné nastavení zajistí jeho efektivní a bezpečný provoz. Připojení a kalibrace tlakového spínače TSA nebo VR2D vyžaduje přesné dodržení schématu zapojení a znalost základních parametrů. Správný postup pomůže předejít častým chybám a prodlouží životnost celého zařízení.
Podstata v kostce
- Tlakový spínač vody automaticky zapíná a vypíná čerpadlo podle tlaku v systému, čímž zabraňuje jeho poškození.
- Zapínací tlak se doporučuje nastavit mezi 1,4 až 2,5 bar, vypínací tlak mezi 2,8 až 3,5 bar.
- Standardní připojovací závit tlakového spínače je 1/4 palce (6,35 mm) a spoje se utěsňují páskou FUM nebo konopným popruhem.
- Při instalaci odpojte čerpadlo od elektrické sítě a vypusťte tlak ze systému, aby byla práce bezpečná.
- Doporučená údržba tlakového spínače zahrnuje kontrolu nastavení a těsnosti alespoň 2× ročně, ideálně každých 6 měsíců.
Jak připojit tlakový spínač k vodnímu systému správně
Tlakový spínač vody připojte vždy na výtlačné potrubí nebo přímo na tlakovou nádobu pomocí standardního připojovacího závitu 1/4 palce. Spoj utěsněte páskou FUM nebo konopným popruhem, aby nedocházelo k únikům vody. Umístění spínače co nejblíže tlakové nádobě pomáhá minimalizovat tlakové rázy a zajišťuje stabilní provoz systému.
Jak připojit tlakový spínač vody krok za krokem
- Vyčistěte závit – odstraňte nečistoty a zbytky starého utěsnění.
- Ovinujte závit páskou FUM – minimálně 3-4 závity, vždy po směru šroubování.
- Případně použijte konopný popruh – dobře ho vtlačte do závitu pro pevné utěsnění.
- Nasaďte tlakový spínač na závit a pevně utáhněte pomocí vhodného klíče.

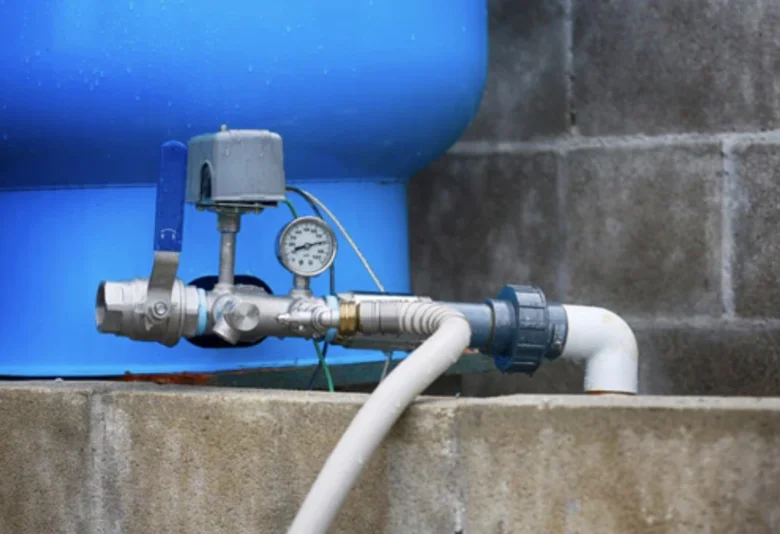

- Umístěte spínač co nejblíže tlakové nádobě nebo na výtlačné potrubí pro snížení tlakových rázů.
- Prověřte těsnost spojů a v případě potřeby dotáhněte.
Při zapojení tlakového spínače nezapomeňte dodržovat bezpečnostní opatření a správně provést elektrické zapojení podle schématu. Nesprávné připojení může způsobit cyklování čerpadla nebo poruchy v nastavení tlaku vody, například u modelů TSA či VR2D.
Nastavení zapínacího a vypínacího tlaku tlakového spínače
Nastavení zapínacího a vypínacího tlaku tlakového spínače je klíčové pro správnou funkci vodárny. Tento proces se provádí pod krytem spínače pomocí dvou šroubů, které umožňují přesné nastavení tlaků a hystereze. Správné nastavení zabrání častému cyklování čerpadla a prodlouží jeho životnost.
Funkce hlavního šroubu P
Hlavní šroub P reguluje současně zapínací i vypínací tlak tlakového spínače. Při nastavení tohoto šroubu v rozsahu 1,4-3,5 bar určujete, při jakém tlaku se čerpadlo zapne (zapínací tlak) a kdy se vypne (vypínací tlak). Tento princip platí pro běžné modely, jako je tlakový spínač TSA nebo tlakový spínač VR2D.
Nastavení diferenciálního šroubu ΔP
Diferenciální šroub ΔP slouží k nastavení hystereze, tedy rozdílu mezi zapínacím a vypínacím tlakem. Tento rozdíl bývá obvykle v rozsahu 0,6-2 bar a zabraňuje nežádoucímu rychlému spínání čerpadla. Správné nastavení šroubu ΔP zajistí stabilní chod systému a předchází opotřebení komponent.
Doporučené hodnoty nastavení
Pro domácí vodárny se doporučuje nastavit zapínací tlak v rozmezí 1,4-2,5 bar a vypínací tlak mezi 2,8-3,5 bar. Hystereze by měla být nastavena na 0,6-2 bar podle typu instalace a požadavků na tlak vody. Tyto hodnoty zajistí optimální výkon a životnost tlakového spínače.
- zapínací tlak: 1,4-2,5 bar
- vypínací tlak: 2,8-3,5 bar
- hystereze: 0,6-2 bar
Tip: U modelů jako tlakový spínač TSA nebo VR2D může být nastavení mírně odlišné, proto vždy konzultujte schéma zapojení tlakového spínače a návod výrobce. Při nesprávném nastavení hrozí časté cyklování čerpadla nebo nedostatečný tlak vody.
Bezpečné elektrické zapojení tlakového spínače
Elektrické zapojení tlakového spínače je nezbytné provádět s důrazem na bezpečnost a přesnost. Pro čerpadlo s výkonem 2 kW se doporučuje použít kabel s průřezem 2,5 mm², který zajistí dostatečnou kapacitu pro přenos elektrické energie. Před zapojením tlakového spínače vždy odpojte zařízení od elektrické sítě, aby se předešlo riziku úrazu elektrickým proudem.
Základní schéma zapojení tlakového spínače obsahuje připojení fázového vodiče, nulového vodiče a ochranného zemnění. Fázový vodič přivádí proud k čerpadlu, nulový uzavírá obvod a zemnění slouží jako ochrana proti elektrickému zkratu. Použití schválených materiálů a správné nastavení tlakového spínače, například modelu TSA nebo VR2D, je klíčové pro spolehlivý provoz a prevenci cyklování čerpadla.
- Odpojení od sítě – zajistěte úplné odpojení čerpadla od elektrické energie.
- Výběr kabelu – použijte kabel s průřezem 2,5 mm² pro čerpadlo o výkonu 2 kW.
- Připojení vodičů – zapojte fázový vodič, nulový vodič a ochranné zemnění dle schématu zapojení tlakového spínače.
- Kontrola zapojení – ověřte správnost a pevnost všech spojů před připojením k síti.
- Nastavení tlaku vody – nastavte hodnoty tlakového spínače podle doporučení výrobce, aby nedocházelo ke zbytečnému cyklování čerpadla.
Tip: Při elektrickém zapojení tlakového spínače se vyhněte používání necertifikovaného materiálu a v případě nejistoty konzultujte instalaci s kvalifikovaným elektrikářem.
Údržba a kontrola tlakového spínače pro dlouhou životnost
Údržba tlakového spínače je klíčová pro jeho dlouhou životnost a spolehlivý provoz. Doporučuje se provádět ji minimálně 2× ročně, přičemž součástí kontroly je ověření správného nastavení tlaků, těsnosti systému a stavu filtru. Správné nastavení tlakového spínače TSA nebo VR2D zajistí optimální spínání čerpadla a zabrání častému cyklování, které může zařízení poškodit.
V zimních měsících je nezbytná ochrana proti mrazu, která chrání tlakový spínač na vodu před poškozením mrazem a následnou poruchou. Elektrické zapojení tlakového spínače by mělo být pravidelně kontrolováno podle schématu zapojení tlakového spínače, aby se předešlo zkratům nebo jiným závadám.
Jak kontrolovat a upravit tlakový spínač vody doma
- Zkontrolujte a upravte nastavení tlaku vody podle návodu na připojení a seřízení tlakového spínače na vodu
- Prověřte těsnost systému, aby nedocházelo k únikům vody
- Vyčistěte filtr od nečistot, které mohou ovlivnit funkci spínače
- Zajistěte ochranu proti mrazu, například izolací nebo umístěním spínače do chráněného prostoru
Nejčastější chyby při nastavování tlakového spínače vody zahrnují nesprávné hodnoty tlaků a zanedbání kontroly těsnosti, což vede ke zkrácení životnosti zařízení. Pravidelná údržba a správné nastavení prodlužují funkčnost tlakových spínačů výrazně.
Řešení běžných problémů s tlakovým spínačem a doporučení pro výběr
Tlakový spínač na vodu může vykazovat několik typických problémů, například cyklování čerpadla nebo netěsnosti způsobující úniky tlaku. Správný výběr tlakového spínače podle výkonu čerpadla a prostředí výrazně ovlivňuje jeho spolehlivost a životnost. Následující podkapitoly vám pomohou problémům předcházet a spínač správně nastavit.
Nejčastější příčiny cyklování
Cyklování znamená časté spínání čerpadla, které zkracuje jeho životnost a zvyšuje spotřebu energie. Tento jev vzniká zejména tehdy, když hystereze tlakového spínače klesne pod 0,6 baru, což znamená příliš úzký rozsah sepnutí a rozepnutí. Další častou příčinou cyklování jsou úniky tlaku v systému, například skrze netěsnosti potrubí nebo spojů, které snižují tlak vody a spínač proto čerpadlo často zapíná.
Výběr tlakového spínače podle výkonu čerpadla
Pro domácí čerpadla do 2 kW doporučuji použít kabel s průřezem 2,5 mm², který zajistí bezpečné a stabilní elektrické připojení. Tlakové spínače by měly mít krytí minimálně IP44, aby odolaly vlhkému prostředí technické místnosti. Mosazné spínače jsou vhodné do agresivnějšího prostředí a tam, kde hrozí mechanické poškození, plastové modely se hodí pro suché a méně náročné instalace. Výkon čerpadla přímo ovlivňuje výběr kabeláže a materiálu spínače, protože nevhodný typ může způsobit přehřívání nebo poruchy.
| Výkon čerpadla | Doporučený kabel | Materiál spínače | Krytí |
|---|---|---|---|
| Do 1 kW | 1,5 mm² | Plast | IP44 |
| Do 2 kW | 2,5 mm² | Mosaz / Plast | IP44 |
| Nad 2 kW | 4 mm² a více | Mosaz | IP54+ |
Tip: Při nastavení tlakového spínače TSA nebo VR2D vždy zkontrolujte schéma zapojení tlakového spínače a respektujte doporučený tlak vody. Nesprávné elektrické zapojení tlakového spínače může vést k častému cyklování i poruchám zařízení.
Odborná rada: Pro správné nastavení tlakového spínače a prevenci problémů doporučuji konzultaci s kvalifikovaným elektrikářem nebo specialistou na vodárenské systémy.
Pokročilá kalibrace a diagnostika tlakového spínače
Kalibrace a diagnostika tlakového spínače na vodu jsou nezbytné pro přesné nastavení a bezproblémový provoz zařízení. Pro správné nastavení tlaku vody a zamezení nežádoucího cyklování čerpadla se využívají specializované měřicí přístroje, které zajistí přesnost v řádu desetin barů.

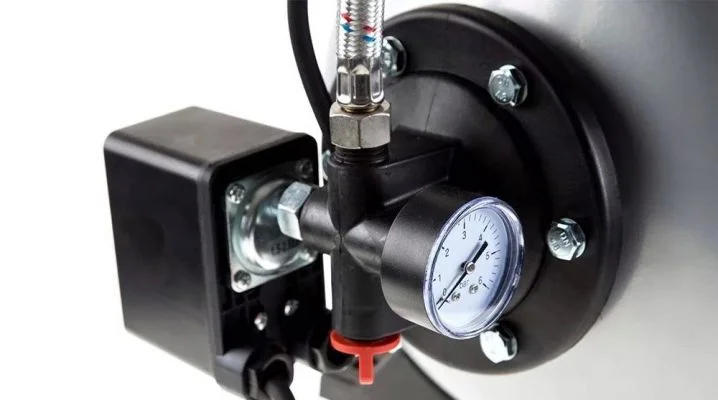

Použití manometru při kalibraci
Manometr slouží k měření aktuálního tlaku v soustavě, což umožňuje přesnou kalibraci tlakového spínače TSA nebo VR2D. Přesnost nastavení se kontroluje tak, že hodnoty na manometru odpovídají zapínacím a vypínacím tlakům spínače. Tento přístroj je základním nástrojem pro ověření funkce podle schématu zapojení tlakového spínače.
Simulace tlaku a úprava nastavení
Tlakový simulátor pomáhá při nastavování tlaků spínače na vodu bez potřeby reálného provozu soustavy. Podle naměřených hodnot lze upravit zapínací a vypínací tlak s přesností na desetiny baru, což zamezuje cyklování čerpadla a optimalizuje elektrické zapojení tlakového spínače.
Doporučená periodicita kontroly
Roční kontrola kalibrace a diagnostiky tlakového spínače je nezbytná pro udržení správné funkce a přesnosti nastavení tlaku vody. Pravidelná kontrola s využitím manometru a multimetrů minimalizuje riziko poruch a prodlužuje životnost zařízení.
- Připojení manometru – zapojte manometr do tlakové přípojky podle schématu zapojení tlakového spínače.
- Měření aktuálního tlaku – odečtěte hodnotu tlaku na manometru při vypnutém a zapnutém stavu spínače.

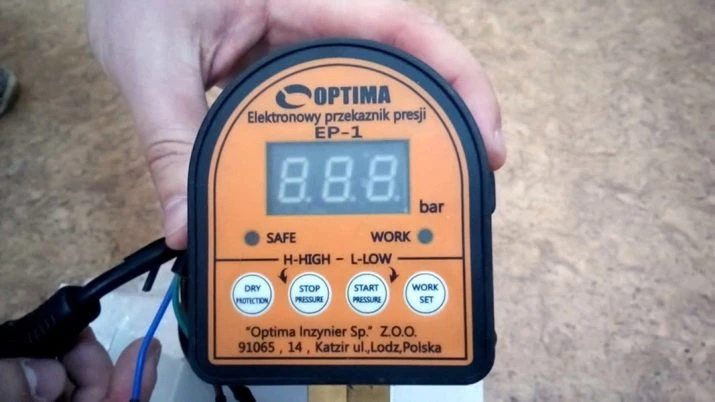

- Úprava nastavení – pomocí regulačních šroubů nebo tlačítek upravte nastavení tlaku podle naměřených hodnot a doporučení výrobce.
- Ověření kalibrace – po úpravě potvrďte správné sepnutí a rozepnutí spínače odpovídající požadovaným tlakům.
- Zaznamenání výsledků – evidujte data kalibrace pro péči o zařízení a plánování další kontroly.
Časté dotazy k připojení a nastavení tlakového spínače vody
Otázka: Jak připojit tlakový spínač vody k potrubí?
Použijte standardní 1/4″ závit, utěsněte spoj páskou FUM nebo konopným popruhem a instalujte spínač co nejblíže tlakové nádobě, aby byl snímán přesný tlak vody.
Otázka: Jak nastavit zapínací a vypínací tlak tlakového spínače?
Nastavte zapínací tlak mezi 1,4 a 2,5 bar a vypínací tlak mezi 2,8 a 3,5 bar pomocí šroubů označených P a ΔP pod krytem spínače.
Otázka: Jak bezpečně zapojit tlakový spínač do elektrické sítě?
Před elektrickým zapojením vždy odpojte čerpadlo od zdroje napájení, použijte kabel s průřezem minimálně 2,5 mm² pro výkon do 2 kW a připojte vodiče podle schématu L, N a PE.
Otázka: Jak často je třeba kontrolovat tlakový spínač?
Doporučuje se provádět kontrolu a údržbu minimálně 2× ročně, ideálně každých 6 měsíců, včetně ověření nastavení tlaků a těsnosti spojů.
Otázka: Co způsobuje časté spínání čerpadla (cyklování)?
Cyklování obvykle nastává při příliš malé hysterezi (méně než 0,6 bar) nebo netěsnostech v systému, které způsobují rychlé poklesy tlaku.
Otázka: Jak vybrat správný tlakový spínač pro čerpadlo?
Pro čerpadla do 2 kW doporučuji spínač s krytím minimálně IP44, materiálem mosaz či plast podle prostředí a odpovídajícím elektrickým připojením.
Otázka: Jak nastavit tlakový spínač TSA?
Nastavte hlavní šroub P pro požadovaný zapínací a vypínací tlak a diferenciální šroub ΔP pro hysterezi podle doporučených hodnot 1,4-2,5 bar a 2,8-3,5 bar.
Otázka: Jak řešit úniky tlaku po instalaci spínače?
Zkontrolujte a případně přeutěsněte spoje pomocí pásky FUM nebo vyměňte těsnění, aby nedocházelo k netěsnostem s následným poklesem tlaku.
Otázka: Jak kalibrovat tlakový spínač?
Použijte přesný manometr a tlakový simulátor, kontrolujte nastavení s přesností na desetiny barů a kalibraci provádějte minimálně jednou ročně.
Otázka: Jaká je doporučená hystereze tlakového spínače?
Ideální hystereze se pohybuje mezi 0,6 a 2 bary, což zabraňuje častému spínání čerpadla a prodlužuje jeho životnost.
Otázka: Kde se tlakový spínač obvykle instaluje?
Montuje se na výtlačné potrubí čerpadla nebo přímo na tlakové nádoby, vždy co nejblíže nádrži pro přesné měření tlaku vody.
Otázka: Jak ochránit tlakový spínač v zimním období?
Zajistěte jeho umístění v chráněných, nevytápěných prostorách nebo použijte izolaci, aby nedošlo k poškození membrány mrazem.
Otázka: Proč je důležité správné nastavení tlaků?
Nevhodné nastavení může způsobit časté cyklování čerpadla, nedostatečný tlak vody nebo dokonce poškození potrubí a armatur přetlakem.
Otázka: Jaký je standardní připojovací závit tlakového spínače?
Standardní závit je 1/4 palce (6,35 mm), což umožňuje kompatibilitu s většinou domácích čerpadel a tlakových nádob.
Otázka: Jak často kalibrovat tlakový spínač?
Kalibraci a diagnostiku doporučuji provádět minimálně 1× ročně, aby byla zajištěna přesnost a spolehlivost zařízení.
