Materiály vodičů v elektroinstalacích: typy, vlastnosti, použití

Výběr správného materiálu vodičů v elektrických instalacích zásadně ovlivňuje bezpečnost i efektivitu přenosu elektřiny. Nejčastěji se používají měď a hliník, přičemž každý kov má odlišnou vodivost a tepelnou vodivost hliníku, což ovlivňuje jejich vhodnost pro různé aplikace. Přehled vlastností vodivých materiálů pomůže zvolit ideální řešení pro konkrétní elektroinstalaci.

Základní typy materiálů vodičů používaných v elektrických instalacích

Základní materiály vodičů v elektrických instalacích určují jejich elektrickou vodivost, pevnost a spolehlivost v praxi. Nejčastěji se používají měď, hliník a stříbro, přičemž každý z těchto kovů má specifické vlastnosti ovlivňující jejich využití v elektroinstalacích. Při výběru materiálu vodiče je nutné zohlednit i vliv příměsí, které mohou snížit vodivost a mechanickou odolnost.

Druhy kovových vodičů použitých v elektroinstalacích

Mezi nejpoužívanější materiály vodičů v elektrických instalacích patří měď, hliník a stříbro. Měď se vyznačuje elektrickou vodivostí přibližně 58,6 × 10⁶ S/m a čistotou až 99,99 %, což zajišťuje vysokou kvalitu vodičů. Její pevnost může dosahovat hodnot kolem 450 MPa, což ji činí vhodnou pro většinu elektrotechnických aplikací. Hliník má nižší elektrickou vodivost, kolem 37,8 × 10⁶ S/m, ale kompenzuje to nižší hmotností a cenou. Stříbro je nejlepším vodičem s vodivostí 63 × 10⁶ S/m, avšak jeho vysoká cena omezuje použití spíše na speciální aplikace. Další materiály jako zlato, ocel nebo Copper Clad Aluminum (CCA) se využívají méně často, především pro specifické požadavky na odolnost či mechanické vlastnosti.

• Měď: vysoká vodivost, čistota 99,99 %, pevnost až 450 MPa
• Hliník: nižší vodivost, lehký a levný materiál
• Stříbro: nejlepší vodivost, finančně náročné
• Copper Clad Aluminum: kombinace mědi a hliníku pro snížení ceny
• Zlato: korozivzdorné, používá se v elektronice
• Ocel: mechanicky pevná, nižší vodivost

Jak příměsi ovlivňují vlastnosti mědi

Příměsi v mědi významně snižují její elektrickou vodivost i pevnost. Proto se v elektrotechnice používá měď s vysokou čistotou, typicky 99,99 %, aby se minimalizovalo zhoršení těchto parametrů. Příměsi mohou také ovlivnit korozní odolnost materiálu, což má dopad na dlouhodobou spolehlivost vodičů v instalacích. Výrobci proto pečlivě kontrolují složení mědi, aby dosáhli optimální kombinace vodivosti a mechanických vlastností.

PAA: Jaké jsou druhy vodičů?

Vodiče v elektrických instalacích se dělí podle materiálového složení na měděné, hliníkové a speciální slitiny. Měděné vodiče jsou nejběžnější díky vysoké elektrické vodivosti kovů a mechanické pevnosti. Hliníkové vodiče se používají především tam, kde je požadavek na nižší hmotnost a cenu. Speciální slitiny, jako Copper Clad Aluminum, poskytují kompromis mezi vodivostí a náklady, zatímco zlato a stříbro se využívají v aplikacích vyžadujících výjimečnou spolehlivost nebo korozní odolnost.

Tip: Při výběru materiálu vodiče pro elektroinstalaci zvažte nejen elektrickou vodivost, ale také tepelnou vodivost kovů a mechanickou odolnost, protože tyto parametry ovlivňují bezpečnost a životnost instalace.

Elektrické a fyzikální vlastnosti materiálů vodičů

Elektrické a fyzikální vlastnosti materiálů vodičů jsou klíčové pro správný návrh a provoz elektroinstalací. Znalost elektrické vodivosti, rezistivity a dalších parametrů umožňuje přesně dimenzovat vodiče podle požadavků instalace a provozních podmínek.

Elektrická vodivost a rezistivita vodičů

Elektrická vodivost vodičů se vyjadřuje v jednotkách Siemens na metr (S/m) a určuje schopnost materiálu vést elektrický proud. Rezistivita, tedy měrný elektrický odpor materiálu, se u vodičů v elektroinstalacích pohybuje typicky v rozmezí 10⁻² až 10⁻¹ Ω·mm²·m⁻¹. Celkový odpor vodiče (R) závisí na jeho délce (l) a průřezu (S) podle vzorce R = ρ·l/S, kde ρ představuje rezistivitu materiálu. Tento vztah je zásadní při výběru vhodného materiálu vodiče a jeho rozměrů, aby se minimalizovaly ztráty a zajistila bezpečnost instalace. Například měď má nižší rezistivitu než hliník, což znamená menší odpor při stejné délce a průřezu vodiče.

Zdroj dat: eagri.cz

Teplotní součinitel odporu vodiče

Teplotní součinitel odporu udává, jak moc se mění odpor vodiče s teplotou. Pro kovové vodiče je tento koeficient přibližně 0,004 K⁻¹, což znamená, že při zvýšení teploty o 1 °C stoupá odpor vodiče asi o 0,4 %. Tento parametr je při návrhu elektroinstalací zásadní, protože provozní teploty mohou ovlivnit nejen výkon, ale i bezpečnost vedení. Dimenzování vodičů proto musí zohlednit maximální očekávanou teplotu, aby nedošlo k přehřátí a poškození izolace nebo vodiče samotného.

Jaký kov má nejlepší vodivost?

Nejvyšší elektrickou vodivost má stříbro (63 × 10⁶ S/m), ale jeho vysoká cena omezuje použití v běžných elektroinstalacích. Měď představuje ideální kompromis mezi vodivostí (58,6 × 10⁶ S/m) a cenou, proto se často používá jako primární materiál vodičů. Hliník má nižší vodivost (37,8 × 10⁶ S/m), ale díky nižší hmotnosti a ceně je vhodný pro některé typy instalací, zejména tam, kde hmotnost hraje roli. Výběr materiálu tak závisí na konkrétních požadavcích instalace a provozních podmínkách.

Tip: Při volbě vodiče se vždy zaměřte nejen na vodivost, ale i na teplotní odolnost materiálu a tepelnou vodivost kovů, která ovlivňuje schopnost vodiče odvádět teplo při zatížení.

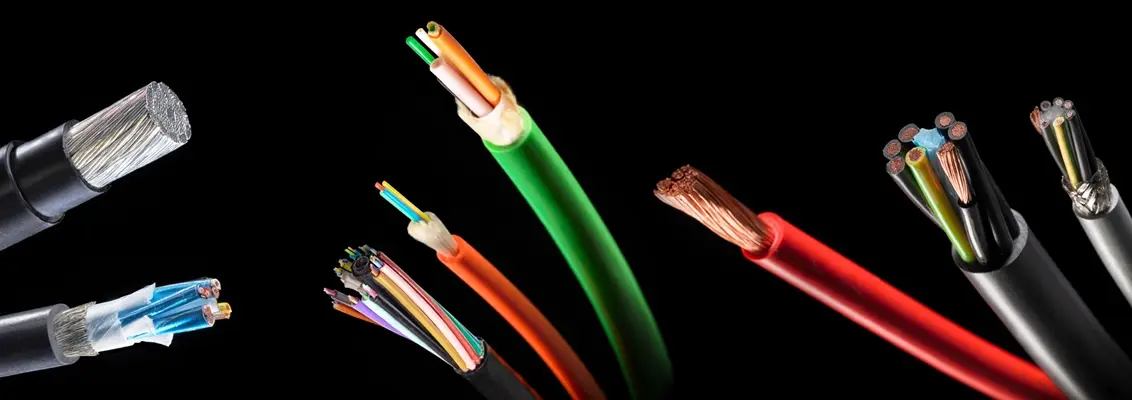

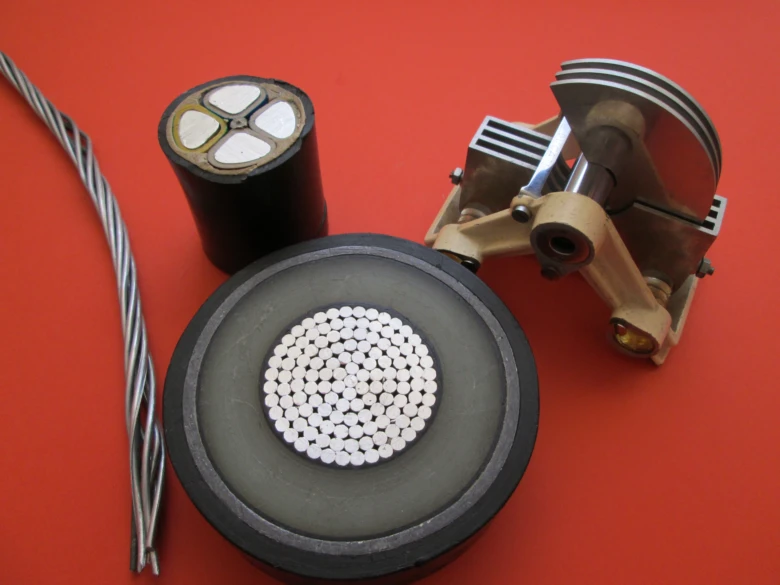

Konstrukce vodičů a jejich typy v elektroinstalacích

Materiály vodičů v elektrických instalacích typy a vlastnosti úzce souvisejí s konstrukčním provedením vodiče, které ovlivňuje jeho elektrickou vodivost, tepelnou vodivost a mechanickou odolnost. Správný výběr konstrukčního typu vodiče závisí na požadavcích instalace, zejména co se týče ohebnosti, zatížení a prostředí.

1. Plné vodiče – tvořené jedním pevným drátem s nízkým odporem a vysokou elektrickou vodivostí. Hodí se pro méně pohyblivé instalace, kde je důležitá mechanická stabilita a jednoduchost zapojení.
2. Lankové vodiče – skládají se z jemných jednotlivých vláken, která zajišťují vysokou ohebnost. Využívají se tam, kde je potřeba častý pohyb kabelu, například v pohyblivých přístrojích.
3. Zpevněné vodiče – lankové vodiče doplněné o mechanické zpevnění, například ocelovým drátem, který zvyšuje odolnost vůči tahu a mechanickému namáhání v průmyslových instalacích.
4. Potažené vodiče – vodiče s povrchovou vrstvou z jiného kovu nebo slitiny, která zlepšuje odolnost proti korozi a snižuje přechodový odpor, často se používají tam, kde je potřeba dlouhodobá spolehlivost.
5. Litz drát – složený z mnoha velmi tenkých izolovaných vláken, která jsou vzájemně propletená. Tento vodič minimalizuje ztráty způsobené jevem kůry při vysokých frekvencích a je vhodný pro speciální aplikace v elektronice a radiotechnice.
6. Supravodiče – materiály s nulovým odporem pod kritickou teplotou. V praxi se zatím využívají především v experimentálních zařízeních a vysoce specializovaných aplikacích kvůli náročným provozním podmínkám.

Nejčastější chyby při výběru vodičů a kabelů v elektroinstalacích

Nesprávný výběr typu vodiče, například použití plného vodiče tam, kde je potřeba ohebnost lankového, vede k rychlému poškození kabeláže. Dále může být problémem nevhodná kombinace materiálu vodiče a požadavků na tepelnou vodivost hliníku nebo mědi, což ovlivňuje bezpečnost a životnost instalace.

Tip: Pro domácí elektroinstalace jsou nejčastěji vhodné lankové nebo zpevněné lankové vodiče kvůli jednoduchému vedení a mechanické pevnosti, zatímco plné vodiče se hodí spíše pro pevné rozvody v rozvaděčích. Supravodiče nejsou vhodné pro běžné instalace kvůli vysokým provozním nárokům.

Vztah mezi vodivostí kovů a konstrukcí vodiče je zásadní: vodivé materiály s vyšší elektrickou vodivostí, jako je měď, umožňují tenčí vodiče s menší tepelnou ztrátou, což se odráží například v tabulkách tepelná vodivost kovů a vodivost kovů tabulka. Volba správného materiálu a konstrukce vodiče optimalizuje výkon i bezpečnost elektroinstalace.

Speciální a pokročilé materiály vodičů a jejich použití

V oblasti elektrotechnických materiálů vodičů a jejich elektrických vlastností existují i méně běžné materiály, které nacházejí specifické využití díky svým unikátním parametrům. Slitiny mědi, jako jsou mosaz, bronzy a beryliová měď, kombinují elektrickou vodivost v rozmezí 15-25 × 10⁶ S/m s vyšší pevností a pružností než čistá měď (58,6 × 10⁶ S/m). Mosaz, slitina mědi se zinkem, se používá v konektorech a spínačích, kde je vyžadována mechanická odolnost s pevností v tahu až 400 MPa. Bronzy, obsahující měď s cínem a dalšími prvky, nabízejí zvýšenou odolnost vůči korozi a opotřebení, což je vhodné pro kontakty vystavené mechanickému namáhání a chemickým vlivům. Beryliová měď dosahuje pevnosti až 1000 MPa při zachování vodivosti kolem 20 × 10⁶ S/m, proto se uplatňuje ve vysoce zatížených elektronických součástkách a pružných kontaktech.

Zlato v elektroinstalacích vyniká odolností proti korozi a oxidaci, což je nezbytné v kritických konektorech a vysokofrekvenčních obvodech. Jeho elektrická vodivost dosahuje přibližně 45 × 10⁶ S/m, nižší než u mědi, ale stabilní povrchová vrstva zajišťuje dlouhodobou spolehlivost spojení. Zlato se proto používá v prostředích, kde by koroze výrazně snížila funkčnost spojů.

V pokročilých technologiích se stále častěji využívají uhlíkové materiály. Grafit má elektrickou vodivost kolem 10⁴ S/m a používá se v elektrodách a kartáčích, kde je potřeba odolnost vůči opotřebení. Grafen, jednovrstevnatá forma uhlíku, dosahuje vodivosti přes 10⁸ S/m a výjimečné mechanické pevnosti, což umožňuje jeho použití v nanoelektronice a kompozitních materiálech zlepšujících tepelnou a elektrickou vodivost vodičů. Uhlíkové nanotrubice kombinují vysoký poměr pevnosti k hmotnosti s elektrickou vodivostí kolem 10⁷ S/m a tepelnou vodivostí přes 3000 W·m⁻¹·K⁻¹, což otevírá nové možnosti pro lehké a odolné vodiče v pokročilých aplikacích.

Iontové vodiče, založené na pohybu iontů v elektrolytech, se v běžných elektrických instalacích nepoužívají kvůli nízké elektronové vodivosti a odlišným principům přenosu náboje. Jejich využití je omezeno na baterie, palivové články a speciální elektrochemické aplikace.

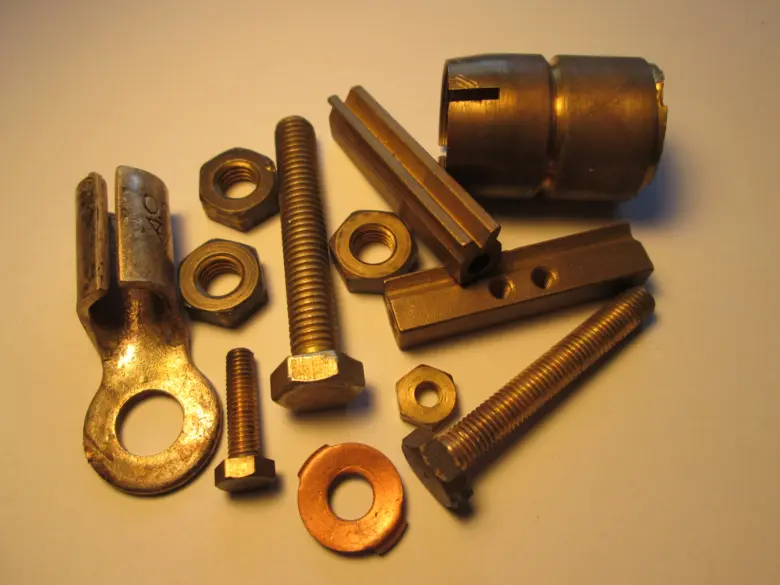

• Mosaz: slitina mědi se zinkem, pevnost až 400 MPa, vhodná pro mechanicky namáhané konektory
• Bronzy: odolné vůči korozi a opotřebení, používané v kontaktech a spínačích
• Beryliová měď: pevnost až 1000 MPa, vodivost cca 20 × 10⁶ S/m, použití ve vysoce zatížených částech
• Zlato: vodivost cca 45 × 10⁶ S/m, výborná korozní odolnost, ideální pro kritické konektory
• Grafit: vodivost cca 10⁴ S/m, odolný materiál pro elektrody a kartáče
• Grafen: vodivost přes 10⁸ S/m, nanoelektronika a kompozity
• Uhlíkové nanotrubice: vodivost cca 10⁷ S/m, tepelná vodivost přes 3000 W·m⁻¹·K⁻¹, lehké a pevné vodiče
• Iontové vodiče: specializované elektrochemické aplikace mimo běžné elektroinstalace

Tip: Při návrhu elektroinstalace zvažte nejen elektrickou vodivost materiálu, ale také jeho tepelnou vodivost a mechanickou pevnost. Například tepelná vodivost hliníku (225 W·m⁻¹·K⁻¹) je výrazně nižší než u mědi (385 W·m⁻¹·K⁻¹), což ovlivňuje chlazení vodičů při vyšších proudech a může vyžadovat větší průřez vodiče.

Elektrotechnické materiály vodičů a jejich elektrické vlastnosti

Pokročilé materiály vodičů doplňují standardní měď a hliník v aplikacích, kde jsou vyžadovány specifické vlastnosti, například vyšší pevnost, odolnost proti korozi nebo extrémní vodivost na nanoúrovni. Vodiče v elektrických instalacích musí mít vlastnosti odpovídající provozním podmínkám, jako jsou maximální proudové zatížení, teplotní odolnost a mechanická odolnost. Výběr materiálu vodiče proto závisí na konkrétním použití a požadavcích na životnost a bezpečnost instalace.

Častá chyba: Použití hliníkových vodičů v instalacích bez správné ochrany proti oxidaci a mechanickému namáhání vede k zvýšenému riziku přehřívání a poruch. Hliník vyžaduje speciální konektory a pravidelnou kontrolu.

Pro koho se to hodí: Slitiny mědi a speciální uhlíkové materiály jsou vhodné pro průmyslové a specializované aplikace s vysokými nároky na pevnost a vodivost. Naopak pro běžné domácí elektroinstalace jsou nejvhodnější měděné vodiče kvůli optimálnímu poměru vodivosti, ceny a mechanické odolnosti.

Výpočet elektrického odporu vodiče a vliv materiálu

Odpor vodiče v elektrických instalacích závisí na několika klíčových faktorech, které ovlivňují jeho celkovou funkčnost a bezpečnost. Základní vzorec pro výpočet elektrického odporu vodiče je R = ρ·l/S, kde R představuje odpor v ohmech (Ω), ρ je rezistivita materiálu ve velikosti 10⁻² až 10⁻¹ Ω·mm²·m⁻¹, l je délka vodiče v metrech a S je průřez vodiče v milimetrech čtverečních. Rezistivita je materiálová konstanta, která určuje, jak dobře materiál vede elektrický proud; například měď má nízkou rezistivitu, proto se používá jako ideální vodič v elektroinstalacích.

Teplotní součinitel odporu, přibližně 0,004 K⁻¹ u kovů jako měď či hliník, způsobuje, že s růstem teploty roste i odpor vodiče. To znamená, že při zvýšení teploty o 25 °C se odpor vodiče zvýší zhruba o 10 %. Tento efekt je zásadní při návrhu vodičů, protože ovlivňuje výkon a bezpečnost elektrických instalací.

Příklad výpočtu odporu vodiče

1. Určení délky vodiče – například 50 m
2. Volba materiálu vodiče – měď s rezistivitou 0,0175 Ω·mm²·m⁻¹
3. Výpočet průřezu – 2,5 mm² pro běžné domácí instalace
4. Výpočet odporu – R = 0,0175 · 50 / 2,5 = 0,35 Ω

Pro správný výběr materiálu vodiče v elektroinstalaci je třeba zohlednit nejen jeho elektrickou vodivost kovů, ale i tepelnou vodivost kovů a odolnost vůči mechanickému namáhání. Vodivé materiály jako měď a hliník dominují díky svým vlastnostem, přičemž hliník nabízí nižší cenu a tepelnou vodivost, ale vyšší elektrický odpor než měď. Proto je důležité zvážit, pro jaký typ instalace a zatížení se vodiče používají, aby byla zajištěna dlouhodobá spolehlivost a bezpečnost.

Normy, označení a bezpečnostní aspekty materiálů vodičů

Normy, označení a bezpečnostní aspekty materiálů vodičů v elektrických instalacích tvoří základní rámec pro výběr správných elektrotechnických materiálů. Správné pochopení platných předpisů a značení kabelů zajišťuje bezpečný a trvanlivý provoz elektroinstalace.

Normy definující materiály vodičů

České normy (ČSN) a evropské normy IEC vymezují materiály vodičů v elektrických instalacích a stanovují technické parametry, které musí splňovat. Normy určují minimální požadavky na vodivost kovů, jako je měď nebo hliník, mechanickou odolnost a tepelnou vodivost, která ovlivňuje bezpečnost při přetížení. Například ČSN EN 60228 přesně definuje třídy vodičů podle průřezu a materiálu. Dodržení těchto norem minimalizuje riziko elektrického šoku a požáru, protože normy zahrnují i požadavky na izolaci a ochranu proti mechanickému poškození.

Označení kabelů a význam písmen

Označení kabelů obsahuje informace o typu izolace, průřezu vodičů a jejich určení. Například kabel označený jako „CYKY“ znamená měkký měděný vodič (C), s PVC izolací (Y), kabel (K) s PVC pláštěm (Y). Takové kabely jsou vhodné pro pevné uložení v suchém prostředí. Označení zároveň pomáhá rozlišit kabely podle jejich tepelných a elektrických vlastností, což je důležité pro správný výběr materiálu vodiče vzhledem k parametrům instalace.

PAA: Jaké písmeny se používají pro značení kabelu?

Písmena ve značení kabelů mají konkrétní význam: C označuje měkký (pružný) vodič, Y znamená izolaci z PVC, K označuje kabel a P plášť kabelu. Kombinace těchto písmen přesně definuje vlastnosti kabelu, jako jsou mechanická odolnost, tepelná vodivost kovů a použití v konkrétním prostředí. Pochopení těchto písmen pomáhá vyhnout se nejčastějším chybám při výběru vodičů a kabelů v elektroinstalacích, například použití nesprávného typu izolace pro dané prostředí.

Ekologické aspekty výroby a recyklace materiálů vodičů

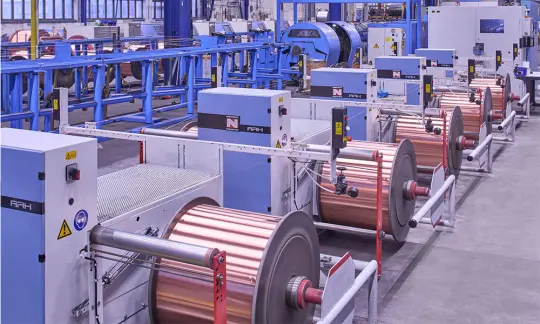

Výroba mědi a hliníku, které jsou nejběžnějšími vodivými materiály v elektrických instalacích, vyžaduje značné množství energie a má výrazný ekologický dopad. Proces těžby a zpracování rudy způsobuje emise CO2 a spotřebu vody, což zvyšuje uhlíkovou stopu elektrotechnických materiálů. Naproti tomu recyklace vodičů snižuje spotřebu energie až o 85 % ve srovnání s výrobou z primárních surovin. Tento fakt výrazně přispívá k udržitelnosti a ekologičtějšímu provozu elektroinstalací.

Recyklace materiálů vodičů v elektrických instalacích typy a vlastnosti zároveň umožňuje opětovné využití kovů bez ztráty jejich klíčových parametrů, jako je elektrická vodivost kovů a tepelná vodivost hliníku či mědi. Takové opakované zpracování snižuje potřebu nových zdrojů a omezuje těžbu, která patří k nejčastějším chybám při výběru vodičů a kabelů v elektroinstalacích – tedy podcenění ekologických dopadů.

• Šetření energie až o 85 % při recyklaci oproti primární výrobě
• Snížení emisí skleníkových plynů a spotřeby vody
• Zachování kvalitních vlastností vodivých materiálů pro elektroinstalace
• Podpora cirkulární ekonomiky a snižování odpadu

Tímto způsobem recyklace vodičů výrazně přispívá k ekologii a dlouhodobé udržitelnosti použití elektrotechnických materiálů.

Dlouhodobá životnost a stárnutí materiálů vodičů

Životnost vodičů v elektrických instalacích ovlivňují konkrétní faktory jako vlhkost, teplota, oxidace a mechanické zatížení. Měď i hliník, nejčastěji používané materiály vodičů, podléhají oxidaci při kontaktu s kyslíkem a vlhkostí, což vede ke vzniku korozních vrstev snižujících elektrickou vodivost a tím i spolehlivost přenosu elektrické energie. Oxidace mědi vytváří měděný oxid s výrazně vyšším odporem, zatímco hliník tvoří na povrchu vrstvu oxidu hlinitého, která je izolantem a může způsobit zvýšení přechodového odporu.

Vlhkost je hlavním faktorem urychlujícím korozní procesy, zejména při poškozené nebo nekvalitní izolaci. Izolace musí být proto zvolena podle konkrétních podmínek prostředí – například PVC izolace s třídou odolnosti proti vlhkosti IP44 a vyšší se doporučuje pro vlhké prostory. Vysoké provozní teploty nad 70 °C urychlují stárnutí polymerních izolací a mohou vést k jejich praskání či ztrátě mechanické pevnosti, což ohrožuje bezpečnost instalace. Tepelná vodivost hliníku (225 W·m⁻¹·K⁻¹) je nižší než u mědi (385 W·m⁻¹·K⁻¹), což znamená, že hliníkové vodiče se při stejné zátěži více zahřívají a vyžadují větší průřez pro zachování bezpečné provozní teploty.

Mezi nejčastější chyby při výběru vodičů a kabelů patří podcenění vlivu prostředí a nevhodný výběr izolace, což vede k rychlejší korozní degradaci a zkrácení životnosti elektroinstalace. Častou chybou je také použití hliníkových vodičů v prostorách s vysokou vlhkostí bez dostatečné ochrany, což zvyšuje riziko oxidace a mechanického poškození spoje.

Prodloužení životnosti vodičů zajistíte:

• Použitím izolací s certifikovanou odolností proti vlhkosti a UV záření, například silikonové nebo XLPE izolace vhodné pro venkovní a průmyslové instalace
• Zamezením kontaktu vodičů s agresivními chemikáliemi a korozivními látkami, které urychlují degradaci kovu i izolace
• Pravidelnou kontrolou elektroinstalace, včetně měření odporu izolace a vizuální kontrolou poškození
• Preferencí mědi v instalacích vystavených vlhkému prostředí díky její lepší odolnosti proti oxidaci a vyšší mechanické pevnosti (pevnost v tahu 190-450 MPa dle tvrdosti)

Tip: Pro ochranu vodičů před stárnutím volte izolace s odolností proti UV záření a vlhkosti, například halogen-free nebo silikonové typy. Zvažte použití antikorozních nátěrů na spoje a ochranných trubek, které zabrání přímému působení vnějších vlivů. Sledujte také tepelnou vodivost materiálů vodičů, protože přehřívání vodičů, zejména hliníkových, výrazně zkracuje jejich životnost.

Pro koho se to hodí: Instalace v domácnostech, kancelářích a průmyslových objektech s kontrolovaným prostředím, kde lze zajistit kvalitní izolaci a pravidelnou údržbu.

Pro koho se to NEhodí: Prostředí s vysokou vlhkostí a agresivními chemickými látkami bez možnosti pravidelné kontroly a údržby, kde je vhodnější použít speciální vodiče s vyšší odolností nebo jiné materiály než standardní měď a hliník.

Praktické návody na výběr materiálu vodiče podle aplikace

Výběr materiálu vodiče v elektrických instalacích závisí především na prostředí, zatížení a ceně. Pro domácí elektroinstalace se nejčastěji volí měď díky její vysoké elektrické vodivosti kovů a vynikající tepelná vodivost kovů, což zajišťuje spolehlivý přenos elektrické energie a menší ztráty. Naopak v průmyslových a venkovních instalacích se často používá hliník, který má nižší cenu vodiče a hmotnost, i když jeho tepelná vodivost hliníku je nižší než u mědi.

Návod na výběr vhodného materiálu vodiče pro elektroinstalaci

1. Určení typu instalace – zvažte, zda instalace probíhá v domácnosti, průmyslu nebo venkovním prostředí, protože každé prostředí vyžaduje odlišné elektrotechnické materiály s ohledem na odolnost a bezpečnost.
2. Stanovení zatížení vodiče – spočítejte maximální proudové zatížení, které bude vodič přenášet, protože vodivé materiály mají různou elektrickou vodivost a podle toho musí mít správný průřez.
3. Porovnání cen vodičů – vyhodnoťte náklady na materiál, kde měď bývá dražší než hliník, ale nabízí lepší vlastnosti, což může snížit potřebu většího průřezu a tím i celkové náklady.
4. Přihlédnutí k tepelným vlastnostem – zkontrolujte tepelnou vodivost kovů v tabulkách, protože správná tepelná vodivost zajišťuje lepší chlazení vodiče a minimalizuje riziko přehřátí.
5. Výběr konkrétního typu a značky kabelu – podle platných norem a označení kabelů (například podle písmen v označení) vyberte vhodný kabel pro danou aplikaci.

Tip: Častou chybou je použití hliníkových vodičů v domácích instalacích bez správného propojení, což může vést ke zvýšenému odporu a bezpečnostním rizikům.

Pro domácí elektroinstalace se tedy měď hodí nejlépe, zatímco hliník je vhodnější pro venkovní vedení a průmyslové aplikace, kde je třeba zohlednit nízkou hmotnost a ekonomiku materiálu.

Časté dotazy k materiálům vodičů v elektrických instalacích

Materiály vodičů v elektrických instalacích: nejčastější otázky a odpovědi

Otázka: Jaké jsou hlavní typy materiálů vodičů používaných v elektrických instalacích?

Mezi nejpoužívanější materiály patří měď s elektrickou vodivostí 58,6 × 10⁶ S/m, hliník s 37,8 × 10⁶ S/m a speciální slitiny jako Copper Clad Aluminum. Měď je dominantní díky vysoké vodivosti a mechanické pevnosti.

Otázka: Který kov má nejlepší elektrickou vodivost?

Nejvyšší vodivost má stříbro s hodnotou 63 × 10⁶ S/m, avšak kvůli ceně se v elektroinstalacích prakticky nepoužívá. Měď je optimální kompromis mezi vodivostí a cenou.

Otázka: Jaký je vzorec pro výpočet odporu vodiče?

Odpor vodiče se vypočítá podle vzorce R = ρ · l / S, kde ρ je rezistivita materiálu, l délka vodiče a S průřez vodiče.

Otázka: Jaké jsou teplotní vlastnosti vodičů?

Tepelná vodivost hliníku je nižší než u mědi, přibližně 237 W/m·K oproti 401 W/m·K u mědi. Většina kovů má teplotní součinitel odporu kolem 0,004 K⁻¹, což znamená, že odpor roste s teplotou.

Otázka: Jaké typy vodičů existují podle konstrukce?

Typy vodičů v elektrických instalacích zahrnují plné (pevné), lankové (pružné), zpevněné a speciální, jako je Litz drát pro vysokofrekvenční aplikace.

Otázka: Co znamenají písmena v označení elektrických kabelů?

Písmena v označení kabelu, například H07V-U, vyjadřují typ izolace, počet žil a použití kabelu, což usnadňuje správný výběr pro danou instalaci.

Otázka: Jak se liší použití mědi a hliníku ve vodičích?

Měď se používá hlavně pro vnitřní a průmyslové instalace kvůli vyšší pevnosti a vodivosti, zatímco hliník je lehčí a ekonomičtější, vhodný pro venkovní vedení.

Otázka: Jak dlouho vydrží vodiče v elektrických instalacích?

Při správné instalaci a ochraně izolace může životnost měděných i hliníkových vodičů přesahovat 30 let.

Otázka: Jaký vliv mají příměsi na vlastnosti vodičů?

Příměsi, například fosfor v mědi, mohou snížit její elektrickou vodivost, ale zvyšují pevnost a odolnost vůči mechanickému poškození.

Otázka: Jaké jsou ekologické výhody recyklace materiálů vodičů?

Recyklace mědi a hliníku šetří až 85 % energie oproti výrobě nových materiálů a výrazně snižuje emise CO₂.

Otázka: Jak vybrat správný materiál vodiče pro konkrétní aplikaci?

Výběr vodiče závisí na prostředí, zatížení a požadavcích instalace; pro domácí elektroinstalaci se doporučuje měď, pro venkovní vedení hliník.

Otázka: Jaký je vliv teploty na elektrický odpor vodiče?

Odpor vodiče roste s teplotou přibližně o 0,4 % na každý stupeň zvýšení teploty nad 20 °C.

Otázka: Jaké jsou speciální typy vodičů pro vysokofrekvenční aplikace?

Litz drát s izolovanými prameny minimalizuje ztráty při vysokých frekvencích, což je výhodné u transformátorů a indukčních cívek.

Otázka: Jaké bezpečnostní normy platí pro materiály vodičů?

Normy ČSN a IEC definují materiály, izolace a označení vodičů, zaručující bezpečnost a kompatibilitu elektroinstalací.

Otázka: Jak rozpoznat správné označení kabelu pro domácí elektroinstalaci?

Nejčastěji používaný kabel pro domácnost je NYM-J, což značí měděný vícežilový kabel s PVC izolací a pláštěm vhodný pro pevné instalace.

Odborná rada: Na co si dát pozor při výběru vodiče, jsou podmínky prostředí a požadovaná životnost. Nevhodný materiál může vést k přehřívání nebo korozi. Pro přesný výběr doporučuji konzultaci s elektroprojektem nebo odborníkem.
