Montáž polypropylenových potrubí: zásady, vlastnosti a postupy
Montáž polypropylenových potrubních systémů vyžaduje přesné dodržování technologických pravidel a znalost vlastností materiálu, aby byla zajištěna dlouhodobá funkčnost a těsnost. Polypropylenová trubka nabízí odolnost proti korozi a chemikáliím, přičemž správné svařování PP a kompenzace dilatací jsou klíčové pro eliminaci mechanického namáhání. Nedodržení těchto zásad může vést k poškození spoje nebo deformacím, které výrazně zkracují životnost celého systému.
⭐ Co byste měli vědět
- Polypropylenová potrubí (PP-R) mají životnost cca 50 let při 60 °C a tlaku 10 bar.
- Montáž PP potrubí vyžaduje svařování na tupo a polyfúzní svařování s přesnými parametry.
- Doporučená vzdálenost podpěr závisí na dimenzi potrubí a teplotě vody.
- Při montáži je nutná kompenzace dilatací pomocí pružných ohybových ramen a pevných bodů.
- PP potrubí není vhodné pro kontinuální dezinfekci chlordioxidem nad 0,3 mg·l⁻¹ kvůli snížení životnosti.
Jaké jsou základní vlastnosti polypropylenových potrubních systémů?
Polypropylenové potrubí (PP-R) se vyznačuje životností přibližně 50 let při provozní teplotě 60 °C a tlaku 10 bar, což je klíčové pro plánování a montáž PP potrubí v různých aplikacích. Materiál má měrnou hmotnost 900-910 kg·m⁻³ a koeficient tepelné vodivosti 0,24 W·m⁻¹·K⁻¹, což ovlivňuje jeho tepelnou izolaci a dilatace při změnách teplot. Polypropylenové trubky jsou dostupné v tlakových třídách PN16 a PN20, které odpovídají maximálním provozním tlakům a musí být zohledněny v projektové dokumentaci potrubí. Chemická odolnost materiálu umožňuje použití v širokém spektru médií, přičemž správná montáž polypropylenových potrubních systémů zajistí dlouhodobou spolehlivost a minimalizuje riziko poruch.
| Vlastnost | Hodnota | Význam pro montáž |
|---|---|---|
| Měrná hmotnost | 900-910 kg·m⁻³ | Ovlivňuje manipulaci a podporu potrubí |
| Koeficient tepelné vodivosti | 0,24 W·m⁻¹·K⁻¹ | Určuje rozsah kompenzace dilatací |
| Tlakové třídy | PN16, PN20 | Rozhodují o vhodnosti pro konkrétní tlakové podmínky |
Jaké jsou výhody polypropylenových potrubních systémů a jejich instalace
Vlastnosti polypropylenových potrubních systémů a jejich montáž vyžadují dodržení pravidel svařování PP a správné umístění podpěr potrubí. To zajistí účinnou kompenzaci dilatací a prodlouží životnost instalace. Montáž PP potrubí proto musí být vždy prováděna podle projektové dokumentace potrubí, aby odpovídala technickým požadavkům a bezpečnostním normám.
Jak připravit a naplánovat montáž PP potrubí?
Příprava montáže polypropylenových potrubních systémů začíná důkladnou kontrolou projektové dokumentace potrubí podle normy ČSN EN 806. Ta musí jasně vymezovat pevné a kluzné body, které jsou nezbytné pro správnou kompenzaci dilatací a zabránění deformacím. Montáž PP potrubí bez přesného plánování těchto bodů vede často k prasklinám nebo únikům.
Montážní příprava zahrnuje také výběr vhodného materiálu, především polypropylenových trubek odpovídajících správné tlakové třídě PP pro daný typ instalace. Kvalitní svařování PP vyžaduje správné nástroje a dodržení technologických postupů, aby spoje byly trvanlivé a těsné.
Montáž polypropylenových potrubních systémů pravidla a postupy
- Zkontrolujte projektovou dokumentaci podle ČSN EN 806
- Určete pevné a kluzné body pro správnou kompenzaci dilatací
- Vyberte polypropylenové trubky s odpovídající tlakovou třídou
- Připravte nástroje pro svařování PP podle technologických požadavků
- Naplánujte montážní úložení s ohledem na montáž PPR potrubí: požadavky na sklon a rozměry
Tip: Častá chyba při montáži PPR potrubí je opomenutí kluzných bodů, což vede k poškození potrubí při teplotních změnách. Montáž polypropylenových potrubních systémů vyžaduje přesnost už od přípravy, aby instalace byla spolehlivá a dlouhodobá.
Jaké jsou správné metody spojování polypropylenových trubek?
Montáž polypropylenových potrubních systémů vyžaduje přesné dodržování správných metod spojování, aby bylo dosaženo pevného a těsného spoje. Mezi nejpoužívanější techniky patří polyfúzní svařování, svařování elektrotvarovkou a svařování extrudérem, přičemž klíčové parametry jako teplota svařování, tlak a doba chlazení se liší podle dimenze potrubí.
Postupy svařování
Polyfúzní svařování představuje základní metodu spojování polypropylenových trubek, při které se trubky a tvarovky zahřívají na teplotu přibližně 260 °C. Tento proces probíhá pod tlakem, aby se materiály dokonale spojily. Doba chlazení závisí na průměru polypropylenové trubky a zajišťuje správnou pevnost spoje. Svařování elektrotvarovkou využívá integrované topné těleso, které rovnoměrně ohřívá spoje, zatímco svařování extrudérem umožňuje spojování i složitějších tvarů nebo oprav. Správné nastavení teploty a tlaku je zásadní pro zamezení deformací a zajištění dlouhé životnosti spoje v souladu s tlakové třídy PP a požadavky projektové dokumentace potrubí.
| Metoda svařování | Teplota svařování | Doba chlazení (mm průměr) | Tlak svařování |
|---|---|---|---|
| Polyfúzní svařování | 260 °C | 20 s (20 mm) až 120 s (63 mm) | Střední tlak |
| Svařování elektrotvarovkou | 260 °C | 15 s (20 mm) až 100 s (63 mm) | Regulovaný tlak |
| Svařování extrudérem | 250-260 °C | 30 s (20 mm) až 150 s (63 mm) | Kontinuální tlak |
Tip: Při montáži PP potrubí je klíčové přesně dodržovat teplotu a dobu chlazení, protože příliš krátké chlazení vede k oslabení spoje, což je častá chyba při instalaci.
Pro správné provedení montáže polypropylenových potrubních systémů je nezbytné znát technické požadavky na instalaci PPR potrubí, které zahrnují i kompenzaci dilatací a správné ukotvení podpěr potrubí.
Jak zajistit správné uložení a kompenzaci dilatací potrubí?

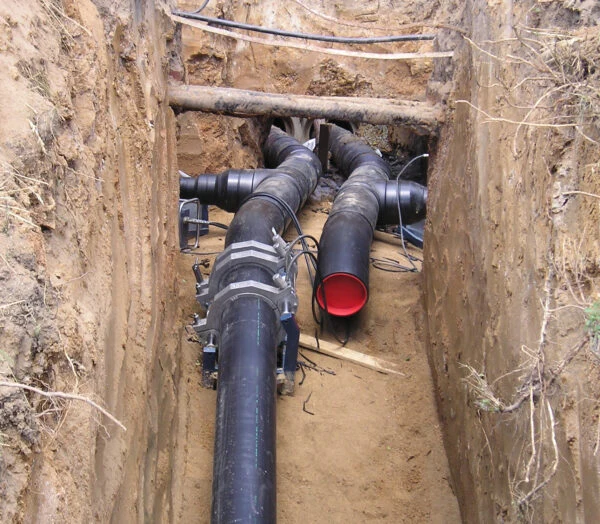

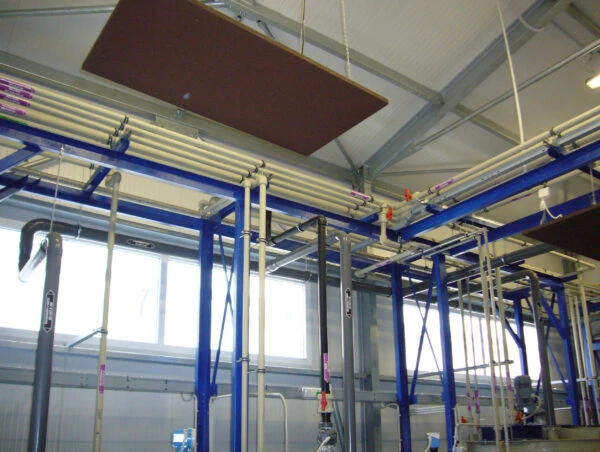

Správné uložení polypropylenového potrubí a zajištění kompenzace dilatací jsou klíčové pro dlouhodobou funkčnost a bezpečnost instalace. Montáž polypropylenových potrubních systémů pravidla a postupy vyžadují přesné rozlišení pevných a kluzných bodů a správné rozmístění podpěr podle dimenze trubky a teploty vody.
Pevné a kluzné body
Pevné body představují místa, kde je polypropylenová trubka pevně ukotvena, což zabraňuje jejímu posunu způsobenému tlakem nebo dilatacemi. Kluzná uložení naopak umožňují trubce posun při teplotních změnách bez poškození spojů. Typicky se pevné body umisťují u zásuvek, kolen a připojení na zařízení, zatímco kluzná uložení jsou vzdálena tak, aby umožnila volný pohyb potrubí.
Kompenzace dilatací
Dilatační změny délky potrubí způsobené teplotou vody kompenzují pružná ohybová ramena a správné uložení potrubí na podpěrách. Pružná ramena absorbují délkové změny bez přetížení svárů, čímž se minimalizuje riziko prasknutí nebo deformace. Podpěry potrubí se volí podle dimenze a tlakové třídy PP a jejich vzdálenost se přizpůsobuje teplotě vody, aby se zajistila stabilita a správná funkce systému.
- Podpěry pro trubky do 40 mm: max. 1 metr
- Podpěry pro trubky 40-63 mm: max. 1,5 metru
- Podpěry pro trubky nad 63 mm: max. 2 metry
Tip: Při montáži polypropylenových potrubních systémů pravidla a postupy často podceňují správné rozmístění pevných a kluzných bodů, což vede k nadměrnému namáhání svárů a zkrácení životnosti instalace.
Jaké jsou běžné chyby při montáži a jak se jim vyhnout?
Montáž polypropylenových potrubních systémů vyžaduje precizní dodržení technologických postupů, aby se zabránilo poškození materiálu a netěsnostem. Níže uvádím konkrétní chyby, které se při instalaci PP-R potrubí často vyskytují, a přesné postupy, jak je eliminovat pro zajištění dlouhodobé spolehlivosti systému.
Příklady běžných chyb
Mezi nejčastější chyby patří nesprávné uložení potrubí, kdy nedodržení doporučených vzdáleností podpěr způsobuje nevyvážené namáhání svárů a vznik prasklin. Pevné dotažení svorek bez ponechání prostoru pro dilatační pohyb omezuje schopnost potrubí kompenzovat teplotní roztažnost (0,15 mm·m⁻¹·K⁻¹), což vede k přetížení spojů a následným netěsnostem. Nedostatečná kompenzace dilatací byla příčinou sedmi netěsností během dvou let v reálném provozu hotelového objektu, zejména u odboček a ohybů. Další častou chybou je nedodržení certifikovaných svařovacích postupů, což zvyšuje riziko nekvalitních spojů.
Jak se chybám vyhnout
Pro správnou instalaci polypropylenových trubek je nezbytné zajistit uložení potrubí s pevnými a kluznými podpěrami v přesných vzdálenostech podle dimenze a provozní teploty (například u PN16 a teploty 60 °C). Svorky je nutné utahovat tak, aby umožnily přirozený dilatační pohyb potrubí, jinak dochází k přenosu nežádoucích pnutí na svary. Kompenzace dilatací musí být navržena podle projektové dokumentace s použitím pružných ohybových ramen nebo kompenzátorů, aby se minimalizovalo mechanické namáhání spojů. Pravidelná kontrola svárů a upevnění během provozu pomáhá včas odhalit případné vady a zabránit únikům. Projektová dokumentace musí obsahovat detailní údaje o tlakových třídách PP (PN16, PN20), vzdálenostech podpěr, pevných bodech a způsobu kompenzace dilatací.
- Dodržujte vzdálenosti podpěr podle dimenze a teploty potrubí
- Utahujte svorky s rezervou pro dilatační pohyb, ne pevně napevno
- Implementujte kompenzátory dilatací dle projektové dokumentace
- Provádějte pravidelnou vizuální a technickou kontrolu svárů a upevnění
Tip: Častá chyba spočívá v podcenění kompenzace dilatací, což vede k praskání svárů a netěsnostem. Montáž musí probíhat podle certifikovaných postupů a projektové dokumentace, aby byla zaručena životnost potrubí minimálně 50 let při teplotě 60 °C a tlaku 10 bar.
Pro koho se montáž hodí: Instalace PP-R potrubí je vhodná pro rozvody teplé vody do 60 °C s tlakem do 10,2 bar (PN16), kde lze zajistit správné uložení a kompenzaci dilatací.
Pro koho se montáž NEhodí: Nevhodná je pro aplikace s trvalou dezinfekcí chlordioxidem nad 0,2 mg·l⁻¹ nebo tam, kde nelze zajistit správné uložení a certifikovanou montáž, což výrazně zkracuje životnost potrubí a zvyšuje riziko poruch.
Jak kontrolovat kvalitu a testovat svary po montáži?
Kontrola kvality a testování svárů jsou klíčové pro bezchybnou montáž polypropylenových potrubních systémů. Správné provedení těchto úkonů zajistí dlouhou životnost a spolehlivost instalace podle platné projektové dokumentace potrubí.
Nástroje pro montáž
Pro montáž PP potrubí a svařování PP je nezbytné používat certifikované svařovací přístroje s přesnou regulací teploty. Mezi základní nástroje patří tavné svařovací stroje pro polypropylenové trubky, řezačky trubek, zarovnávací nástroje a podpěry potrubí vhodné pro správnou kompenzaci dilatací. Kvalitní vybavení minimalizuje riziko vzniku netěsností a vad ve svarech.
Kontrola kvality svárů
Kontrola kvality svárů zahrnuje vizuální inspekci, při které se sledují hladkost a rovnoměrnost svarového spoje bez viditelných trhlin či deformací. Dále se provádí tlakový test, který ověřuje těsnost a mechanickou pevnost spoje v reálných provozních podmínkách. Montáž polypropylenových potrubních systémů pravidla a postupy vyžadují, aby tyto kontroly prováděl certifikovaný personál dle normy ČSN EN 13067.
Testování PP potrubí po montáži
Testování PP potrubí po montáži probíhá tlakem vody nebo vzduchu podle požadované tlakové třídy PP, uvedené v projektové dokumentaci potrubí. Správný tlakový test trvá minimálně 30 minut a nesmí vykazovat pokles tlaku nad 0,05 MPa. Časté chyby při montáži PPR potrubí a jak se jim vyhnout zahrnují nedostatečnou kontrolu svárů a nepřesné dodržení teploty svařování, což může vést k netěsnostem a rychlému poškození systému.
- Vizuální kontrola – posouzení svaru bez viditelných vad
- Tlakový test – aplikace provozního tlaku podle tlakové třídy PP
- Záznam výsledků – dokumentace provedených zkoušek a závěrů
Tip: Montáž polypropylenových potrubních systémů svěřte vždy odborníkům s platnou certifikací, protože nekvalitní svařování výrazně zkracuje životnost instalace. Tento způsob instalace se hodí pro běžné i průmyslové aplikace, avšak není vhodný tam, kde jsou extrémní teplotní výkyvy bez dostatečné kompenzace dilatací.
Časté dotazy
Jaká je životnost polypropylenových potrubních systémů?
PP-R potrubí má životnost cca 50 let při teplotě 60 °C a tlaku 10 bar.
Jaká je doporučená teplota pro svařování PP potrubí?
Doporučená teplota svařování je přibližně 260 °C.
Jaký je minimální sklon připojovacího potrubí?
Minimální doporučený sklon připojovacího potrubí je 1 % (1 cm na 1 m).
Jak často se mají kontrolovat svory po montáži?
Svory se doporučuje kontrolovat pravidelně, minimálně při každé větší údržbě systému.
Jaké jsou běžné chyby při montáži PP potrubí?
Časté chyby jsou nesprávné uložení potrubí, přetahování svorek a nedostatečná kompenzace dilatací, které mohou způsobit netěsnosti.
Jaké nástroje jsou potřebné pro montáž PP potrubí?
Pro montáž se používají polyfúzní svařovací přístroje, elektrotvarovky, měřidla teploty a kleště na trubky.
Jak kontrolovat kvalitu svárů?
Kvalita svárů se kontroluje vizuální kontrolou, tlakovým testem a zkouškou netěsnosti.
Jaké tlakové třídy mají PP potrubí?
PP-R potrubí má tlakové třídy PN16 (10,2 bar) a PN20 (12,9 bar).
Jak kompenzovat dilatace potrubí?
Dilatace se kompenzují pomocí pružných ohybových ramen a správným uložením podpěr.
Jaká je měrná hmotnost polypropylenového potrubí?
Měrná hmotnost PP-R materiálu je 900-910 kg·m⁻³.
Jaké normy platí pro montáž PP potrubí?
Montáž musí odpovídat normám ČSN EN 806-1 až 3 a ČSN 75 5409.
Jaký vliv má oxid chloričitý na PP potrubí?
Koncentrace oxidu chloričitého nad 0,3 mg·l⁻¹ může poškodit vnitřní povrch PP-R potrubí a snížit jeho životnost.
Jaké jsou doporučené vzdálenosti podpěr?
Vzdálenosti podpěr závisí na dimenzi potrubí a teplotě média, konkrétní hodnoty jsou uvedeny v projektové dokumentaci.
Jak spojit PE a PPR potrubí?
Spojení PE a PPR potrubí se provádí speciálními přechodovými spojkami určenými pro oba materiály.
Jaké jsou požadavky na projektovou dokumentaci?
Projektová dokumentace musí obsahovat označení pevných a kluzných bodů, vzdálenosti podpěr a hydraulické výpočty.
