Jak si správně nainstalovat a připojit autorádio krok za krokem

Instalace autorádia nemusí být složitá ani vyžadovat návštěvu servisu. S jasným schématem zapojení autorádia a správným použitím ISO konektoru zvládnete montáž krok za krokem bezpečně a efektivně. Přehledné zapojení autorádia podle barev usnadní celý proces a ušetří vám čas i peníze.

Bezpečnostní postupy při instalaci autorádia

Před instalací autorádia je nezbytné bezpečně odpojit baterii vozidla, aby se předešlo poškození elektrického systému vozidla a riziku úrazu elektrickým proudem. Odpojení záporného pólu baterie trvá obvykle jen několik minut a zajistí, že při práci nedojde k náhodnému zkratu nebo vybití elektroniky. Tento postup patří mezi základní bezpečnostní kroky při instalaci a připojení autorádia vlastníma rukama.

1. Připravte si vhodné nářadí – obvykle klíč na uvolnění svorek baterie.
2. Vypněte zapalování a vyjměte klíče ze spínací skříňky.
3. Odpojte záporný pól baterie – nejdříve uvolněte svorku a odklopte kabel pryč od baterie.
4. Zajistěte, aby kabel nezpůsobil kontakt s kovovými částmi auta.
5. Po dokončení montáže autorádia připojte záporný pól zpět stejným způsobem.
6. Zkontrolujte správné zapojení podle schématu zapojení autorádia, včetně ISO konektoru autorádia a případného připojení AUX kabelu či USB portů.

Časté chyby při instalaci autorádia a jak se jim vyhnout

Nejčastější chybou je nepřipojení baterie správně, což může způsobit poruchu elektrického systému nebo poškození autorádia. Při zapojení CAN komunikace dbejte na správné barvy vodičů a pevné spojení konektorů. Dodržení bezpečnostních postupů je klíčové pro bezproblémovou montáž autorádia krok za krokem.

Příprava nástrojů a materiálů pro instalaci

Pro instalaci autorádia vlastníma rukama je nezbytné mít připravené přesné nástroje a materiály. Tyto pomůcky zajistí správné zapojení podle schématu zapojení autorádia a bezpečnou montáž bez rizika poškození elektroinstalace vozidla.

Jaké nástroje jsou nezbytné pro instalaci autorádia?

Pro montáž autorádia krok za krokem doporučuji připravit plochý a křížový šroubovák pro demontáž rámečku a upevnění rádia. Multimetr je klíčový pro ověření napětí na vodičích a správné zapojení podle barev vodičů ISO konektoru. Adaptéry ISO konektoru umožňují připojení autorádia k originální kabeláži vozidla bez nutnosti pájení, což výrazně zjednodušuje instalaci. Izolační materiály, jako je izolační páska a smršťovací bužírky o průměru 3-6 mm, chrání spoje před vlhkostí a zkratem, čímž prodlužují životnost instalace. Pro montáž některých modelů autorádií 2DIN je vhodné mít i speciální montážní rámeček a plastové páčidlo pro demontáž palubních dílů.

Jak připravit a použít izolační materiály při montáži?

Izolační páska slouží k pevnému a bezpečnému obalení kabelových spojů, zatímco smršťovací bužírka se nasadí přes spoj a zahřátím (například horkovzdušnou pistolí na 120 °C) se smrští a vytvoří voděodolnou izolaci. Správné použití těchto materiálů minimalizuje riziko elektrického zkratu a chrání spoje před mechanickým poškozením i vlhkostí, což je zásadní zejména v automobilovém prostředí.

Jak zapojit ISO konektor k rádiu?

ISO konektor autorádia je standardizovaný a skládá se ze dvou bloků: napájecího (černý) a reproduktorového (bílý). Barevné značení vodičů je následující: červený vodič pro stálé napájení (+12 V), žlutý pro zapalování (ACC), černý pro zem (GND) a ostatní barvy (modrá, zelená, bílá, šedá) pro připojení čtyř reproduktorů. Pokud vozidlo nemá ISO konektor, použijte redukční kabel pro přizpůsobení originální kabeláže. Při vozidlech s CAN komunikací je nutné rozpojit 2pin svorkovnici s červeným a oranžovým vodičem, připojit CAN box a správně nastavit CAN protokol, což umožní ovládání rádia na volantu, indikaci otevřených dveří a další funkce. Přesné dodržení schématu zapojení autorádia podle modelu vozidla (například Škoda Octavia 1 nebo 2) eliminuje chyby a zajistí plnou funkčnost.

Jak zapojit AUX do autorádia?

AUX kabel s 3,5mm jackem slouží k připojení externích audio zařízení, jako jsou mobilní telefony nebo přehrávače. AUX vstup bývá umístěný na předním panelu autorádia nebo v připojovacím modulu za rádiem. Po fyzickém připojení je nutné v menu autorádia aktivovat AUX vstup, aby bylo možné přehrávat zvuk bez rušení. Doporučuji zajistit kvalitní izolaci konektoru, aby se předešlo elektromagnetickému rušení a zajistil se čistý přenos zvuku.

Tip: Častou chybou při vlastní instalaci je nesprávné zapojení barevných vodičů ISO konektoru, což může způsobit nefunkčnost rádia nebo dokonce poškození elektrického systému vozidla. Pro vlastní montáž se hodí zejména vozy s originálním ISO konektorem a jednoduchým zapojením bez nutnosti CAN boxu. Naopak u vozidel s pokročilou CAN komunikací a integrovanými funkcemi doporučuji zvážit odbornou montáž.

Více informací k tématu najdete v oficiálním zdroji: Ministerstvo zemědělství ČR.

Montáž autorádia a připojení kabeláže

Montáž autorádia a správné připojení kabeláže jsou základem funkčního zvukového systému ve vašem voze. V této části vám představím postup instalace autorádia krok za krokem včetně vysvětlení barevného značení vodičů ISO konektoru, který obsahuje napájecí i reproduktorový blok.

Podrobný popis barevného značení vodičů ISO konektoru

ISO konektor autorádia představuje standardizovaný způsob připojení napájení, reproduktorů a dalších funkcí. Barevné značení vodičů usnadňuje správné zapojení podle schématu zapojení autorádia. Například žlutý vodič znamená trvalé napájení, které zajišťuje paměť rádia, zatímco červený vodič slouží pro zapnutí rádia přes spínač zapalování. Černý vodič je vždy zemnící, modrý slouží pro anténní zesilovač nebo dálkové ovládání, a vodiče v barvách bílá, šedá, zelená a fialová patří reproduktorům. Toto barevné schéma platí obecně pro většinu autorádií i originálních zapojení, například u Škoda Octavia 2.

Pro montáž autorádia do rámu vozu často využijete adaptér, který umožňuje osazení jednotky do standardního 1DIN nebo 2DIN prostoru. Adaptér zajistí správné uchycení a usnadní připojení kabeláže bez nutnosti zásahu do originální elektroinstalace.

Správné zapojení ISO konektoru je základem pro funkčnost rádia i jeho doplňků, jako jsou CAN komunikace nebo připojení AUX kabelu. Při instalaci a připojení autorádia vlastníma rukama doporučuji vždy ověřit barevné značení podle konkrétního schématu vašeho modelu vozu, například jak připojit autorádio Octavia 1 podle originálního schématu.

Tip: Častou chybou je zaměnění vodičů napájení a země, což může vést k nefunkčnosti rádia nebo poškození elektrického systému vozu. Proto vždy zkontrolujte barvy a funkce vodičů před připojením.

Zapojení CAN komunikace a dalších funkcí rádia

Správné zapojení CAN komunikace a dalších funkcí autorádia je klíčové pro plné využití jeho možností. V následujících částech najdete podrobný popis, jak krok za krokem zapojit CAN komunikaci, USB porty, AUX konektor, GPS anténu a anténní zesilovač.

Jak zapojit CAN komunikaci v autorádiu

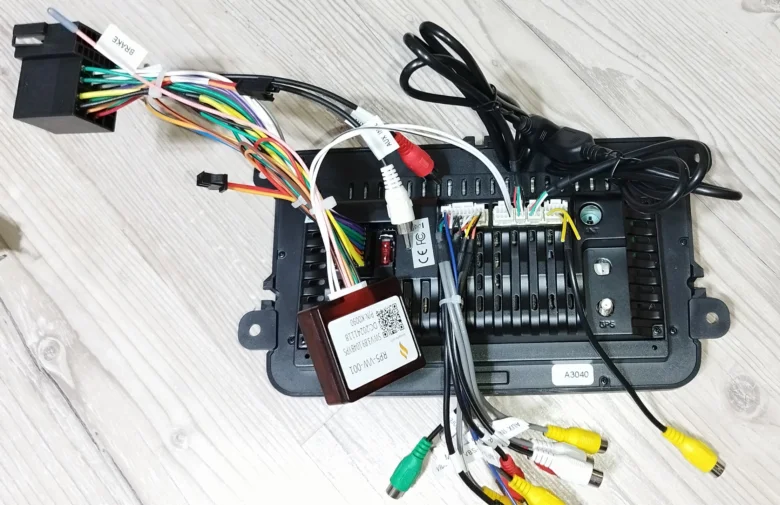

CAN komunikace se připojuje rozpojením 2pin svorkovnice, do které se následně zapojí CAN box podle schématu zapojení autorádia. Toto řešení umožňuje ovládání rádia volantem a zobrazení indikace otevřených dveří na displeji rádia. Pro správnou funkci je potřeba nastavit protokol vozidla v menu rádia, což zajistí kompatibilitu s konkrétním modelem auta.

Připojení USB, AUX, GPS a anténního zesilovače

• USB porty slouží k připojení flash disků, externích zařízení nebo kamer; kabely je třeba zasunout do příslušných konektorů podle zapojení autorádia barvy a ISO konektoru autorádia.
• AUX konektor se zapojuje jednoduše podle schématu, často pomocí 3,5mm jacku; jak zapojit AUX kabel do autorádia krok za krokem znamená připojit kabel do vstupu AUX a druhý konec do audio zdroje.
• GPS anténa se umisťuje do palubní desky nebo na čelní sklo, kde má co nejlepší příjem signálu.
• Anténní zesilovač zvyšuje sílu signálu rádioantény a zapojuje se obvykle modrým vodičem, který je součástí ISO konektoru autorádia.

Tip: Při montáži autorádia krok za krokem dbejte na pevné spojení všech konektorů, aby nedocházelo k výpadkům signálu nebo funkcí.

Kontrola a testování funkčnosti autorádia po instalaci

Po dokončení montáže autorádia je nezbytné provést důkladné testování autorádia, které zahrnuje kontrolu všech funkcí. Správné zapojení kabelů podle schéma zapojení autorádia a barev vodičů je základem funkčnosti. Zaměřte se na ISO konektor autorádia a případné zapojení CAN komunikace, které musí být přesné pro správnou komunikaci s vozidlem.

1. Kontrola konektorů – zkontrolujte pevné a správné zapojení všech kabelů, včetně napájení, reproduktorů, AUX kabelu a USB portů.
2. Zapnutí rádia – ověřte, že se autorádio zapne bez chybných hlášení či výpadků.
3. Test AM/FM rádia – nalaďte několik stanic, abyste ověřili přijem signálu a kvalitu zvuku.
4. Vyzkoušení Bluetooth – spárujte autorádio s mobilním zařízením a ověřte přenos zvuku.
5. Kontrola GPS signálu – pokud rádio GPS podporuje, ověřte příjem signálu a správnou funkci navigace.

Časté chyby při instalaci autorádia a jak se jim vyhnout

Při instalaci autorádia vlastníma rukama často dochází k špatnému zapojení napájecího kabelu nebo reproduktorů, což způsobuje výpadky nebo zkreslení zvuku. Proto doporučuji vždy postupovat podle přesného návodu a schéma zapojení autorádia. Tento postup instalace autorádia vlastníma rukama výrazně minimalizuje riziko poruch a zaručuje správnou funkčnost po instalaci.

Řešení častých problémů při instalaci autorádia

Při instalaci autorádia vlastníma rukama patří mezi nejčastější chyby nesprávné zapojení ISO konektoru, které vede k výpadku napájení rádia nebo reproduktorů. ISO konektor se skládá ze dvou bloků – napájecího (černý) a reproduktorového (bílý) – a každý vodič má přesně definovanou barvu a funkci podle mezinárodního standardu. Zaměnění vodičů, například červeného (12 V stálé napájení) s žlutým (12 V po zapnutí zapalování), způsobí, že rádio nebude správně fungovat nebo se nebude vypínat.

Dalším častým problémem je nesprávné nastavení CAN komunikace, která zajišťuje propojení rádia s palubní elektronikou vozu. Pokud není správně rozpojena 2pin svorkovnice s červeným a oranžovým vodičem a není připojen CAN box, rádio nemusí správně reagovat na ovládání z volantu, nezobrazí indikaci otevřených dveří nebo nezapne režim couvání při zařazení zpátečky. Správné nastavení CAN protokolu podle typu vozu (například Škoda Octavia, Ford) je nezbytné pro plnou funkčnost.

Pro diagnostiku problémů doporučuji použít multimetr, kterým ověříte přítomnost 12 V napětí na vodičích napájení, správnou kontinuitu reproduktorových kabelů a správné uzemnění. Kontrola podle schématu zapojení autorádia minimalizuje riziko chyb.

• Zkontrolujte barevné označení vodičů podle ISO standardu a správně zapojte oba konektory (napájecí i reproduktorový)
• Ověřte pomocí multimetru přítomnost stálého a spínaného napětí a správné uzemnění
• Při potížích s funkcemi ovládání z palubní desky rozpojte 2pin svorkovnici a zapojte CAN box s nastavením protokolu dle výrobce vozu
• Zkontrolujte pevnost a správné usazení konektorů AUX kabelu a USB portů, protože špatný kontakt způsobuje nefunkčnost vstupů

Odborná rada: Častou chybou je zapojení vodičů bez ověření polarity a funkce, což vede k trvalým poruchám rádia nebo reproduktorů. Instalace autorádia vlastníma rukama vyžaduje přesné dodržení schématu a kontrolu každého kroku. Tento způsob instalace doporučuji lidem se základními znalostmi elektroinstalace vozidel; pro úplné začátečníky je vhodnější využít odbornou montáž, která předejde riziku poškození elektroniky vozu.

Časté dotazy

Jak bezpečně odpojit baterii před instalací autorádia?

Odpojte záporný pól baterie pomocí vhodného nářadí, vypněte zapalování, počkejte minimálně 5 minut, aby se vyprázdnily kondenzátory.

Co znamenají barvy vodičů na ISO konektoru autorádia?

Žlutá je trvalé napájení +12 V, červená zapínání rádia +12 V, černá uzemnění, bílé a šedé vodiče jsou pro přední reproduktory, zelené a fialové pro zadní reproduktory.

Jak zapojit CAN komunikaci pro ovládání rádia na volantu?

Rozpojte 2pin svorkovnici s červeným a oranžovým vodičem, připojte CAN box k napájecímu kabelu a nastavte správný CAN protokol podle modelu vozidla.

Jaké nástroje potřebuji pro instalaci autorádia vlastníma rukama?

Multimetr, šroubováky (křížový a plochý), adaptéry ISO konektoru, izolační pásku, kleště na odizolování vodičů a redukční kabely.

Co dělat, když autorádio po instalaci nefunguje?

Zkontrolujte správné zapojení napájení a uzemnění, proveďte měření multimetrem, ověřte CAN komunikaci a správné nastavení protokolu.

Jak připojit AUX kabel do autorádia?

Zapojte AUX kabel do AUX vstupu autorádia obvykle označeného a připojte druhý konec k externímu mikrofonu nebo audio zařízení.

Jak připojit anténní zesilovač do auta?

Anténní zesilovač se připojuje přes modrý vodič ISO konektoru, který dodává napájení zesilovači, zajistěte pevné a izolované spojení.

Jak provést test funkčnosti autorádia po instalaci?

Zapněte rádio, ověřte příjem AM/FM stanic, připojte Bluetooth zařízení, zkontrolujte GPS signál a funkčnost USB a AUX vstupů.

Kde najdu správné schéma zapojení pro své auto?

Schéma zapojení lze nalézt v manuálu vozidla, na stránkách výrobce nebo specializovaných serverech jako eagri.cz.

Jak správně upevnit autorádio v rámech 2DIN?

Použijte speciální adaptéry a šrouby podle modelu rádia a vozidla, zajistěte pevné uchycení bez vůlí a přístup k kabeláži.

Jak správně zapojit napájecí kabely autorádia podle barev?

Napájecí kabely mají standardní barvy: červený pro stálé napájení, žlutý pro zapalování a černý pro zem. Správné připojení těchto vodičů je klíčové pro funkčnost rádia a bezpečnost instalace.

Jak připojit reproduktorové kabely k autorádiu, aby zvuk byl správně vyvážený?

Reproduktorové kabely jsou obvykle ve dvojicích s barvami jako bílá a bílá s černým pruhem pro přední levý reproduktor. Správné zapojení zajistí správnou fázi a vyvážený zvukový výstup.
