Správné připojení pokojového termostatu k plynovému kotli je klíčové pro efektivní regulaci teploty a úsporu energie. Schéma zapojení se liší podle typu termostatu – drátového nebo bezdrátového – a správné nastavení ovlivňuje komfort vytápění. Zvláštní pozornost vyžaduje volba správných vodičů a správné nastavení parametrů topení.
🔑 Hlavní body
- Správné připojení termostatu k plynovému kotli umožňuje úsporu až 15 % nákladů na vytápění.
- Doporučená teplota v obytných místnostech je 18-22 °C s hysterezí kolem 2 °C.
- Termostat by měl být umístěn maximálně 1,5 metru nad podlahou v nejchladnější místnosti.
- Snížení teploty o 1 °C přináší úsporu přibližně 6 % nákladů na vytápění.
- Před zapojením je nutné kotel odpojit od elektrické sítě a ověřit nulový stav napětí.
Jak správně připojit pokojový termostat k plynovému kotli krok za krokem
Připojení pokojového termostatu k plynovému kotli vyžaduje přesný a bezpečný postup. Nejprve vždy odpojte kotel od elektrické sítě a ověřte nulové napětí. Následně připojte vodiče termostatu ke správným svorkám kotle podle schématu zapojení, zkontrolujte správnost instalace a nakonec zapněte napájení pro otestování funkce.
Jaké bezpečnostní kroky dodržet před instalací termostatu?
Před připojením pokojového termostatu k plynovému kotli je nezbytné odpojit kotel od elektrické instalace a zkontrolovat nulové napětí pomocí měřicího přístroje. Používejte certifikované nástroje a ochranné pomůcky, abyste minimalizovali riziko úrazu elektrickým proudem. Bezpečnostní opatření jsou klíčová pro správnou a bezpečnou instalaci.
Jak krok za krokem připojit pokojový termostat k plynovému kotli?
- Vypnutí napájení – odpojte kotel od elektrické sítě.
- Výběr vodičů – použijte vhodné dráty s odpovídajícím průřezem.
- Připojení vodičů – zapojte vodiče pokojového termostatu k příslušným svorkám na kotli podle schématu zapojení pokojového termostatu.
- Kontrola zapojení – ověřte správné připojení vodičů a pevnost kontaktů.
- Zapnutí napájení – zapněte kotel a otestujte funkčnost termostatu.
Jak zapojit termostat?
Pokojový termostat k plynovému kotli drátový se připojuje dvěma vodiči, které spojují kontakty termostatu se spínacím obvodem kotle. Toto zapojení umožňuje kotli reagovat na teplotní změny nastavené na termostatu a tím optimalizovat vytápění. Správné zapojení je základ pro efektivní regulaci teploty v interiéru.
Jak vybrat správný typ pokojového termostatu pro plynový kotel
Výběr správného typu pokojového termostatu je klíčový pro efektivní řízení vytápění u plynového kotle. Různé modely nabízejí odlišné funkce, které ovlivňují komfort i spotřebu energie. Následující části přiblíží základní typy termostatů, jejich vhodnost pro plynové kotle a výhody chytrých zařízení.
Jaké jsou základní typy pokojových termostatů?
Základními typy pokojových termostatů jsou mechanické, digitální programovatelné a chytré termostaty. Mechanický termostat umožňuje základní regulaci teploty bez možnosti nastavení časových programů. Programovatelný termostat nabízí nastavení týdenního režimu vytápění, což pomáhá optimalizovat provoz kotle. Chytrý termostat umožňuje dálkové ovládání přes mobilní aplikace a často podporuje integraci s dalšími zařízeními v domácnosti.
Jak vybrat termostat vhodný pro plynový kotel?
Při výběru termostatu je zásadní zvážit kompatibilitu s plynovým kotlem a elektrické parametry, například napětí 230 V a proud do 3 A. Programovatelný termostat je vhodný, pokud požadujete nastavení topení podle týdenního harmonogramu. Chytrý termostat se hodí pro uživatele, kteří chtějí ovládat topení na dálku a optimalizovat spotřebu energie. Pro připojení pokojového termostatu k plynovému kotli návod často doporučuje volit modely s podporou OpenTherm pro přesnější regulaci.
Jaké jsou výhody chytrých termostatů?
Chytré termostaty přinášejí možnost ovládání topení na dálku přes mobilní aplikace, což zvyšuje komfort uživatelů. Integrace s domácími asistenty jako Google Home nebo Alexa umožňuje hlasové ovládání. Díky funkcím optimalizace provozu se snižuje spotřeba energie, což vede k finančním úsporám. Navíc jsou intuitivní pro nastavení a často poskytují podrobný pokojový termostat návod k použití.
| Typ termostatu | Hlavní funkce | Výhody | Nevýhody |
|---|---|---|---|
| Mechanický termostat | Základní regulace teploty | Jednoduchost, nízká cena | Omezené funkce |
| Programovatelný termostat | Nastavení týdenního programu | Úspora energie, flexibilita | Nutnost plánování |
| Chytrý termostat | Dálkové ovládání, integrace | Komfort, optimalizace spotřeby | Vyšší cena, potřeba Wi-Fi připojení |
Tip: Při instalaci drátového pokojového termostatu k plynovému kotli si ověřte správné schéma zapojení pokojového termostatu, aby nedošlo k poškození zařízení nebo špatné funkci topení. Pro bezdrátový termostat k plynovému kotli wifi volte modely s jednoduchým návodem na zapojení termostatu k plynovému kotli pro topení.
Kde a jak umístit termostat pro optimální měření teploty
Pokojový termostat by měl být umístěn přibližně 1,5 metru nad podlahou, ideálně v nejchladnější místnosti vašeho domu či bytu. Toto umístění zajišťuje přesné měření skutečné teploty vzduchu, která ovlivňuje komfort vytápění. Vyhněte se instalaci termostatu v blízkosti topných těles, oken, dveří, nebo na místě s přímým slunečním zářením, protože tyto faktory mohou zkreslit naměřenou teplotu a vést k nesprávnému fungování kotle.
Nevhodné umístění termostatu vede k chybnému měření teploty, což může způsobit častější spínání kotle nebo naopak nedostatečné vytápění. Pro správnou funkci je nutné dodržet tyto zásady:
- Umístěte termostat na vnitřní stěnu, mimo průvan a zdroje tepla
- Zvolte místo bez přímého slunečního záření
- Udržujte vzdálenost minimálně 1 metr od topných těles
- Výška instalace by neměla přesáhnout 1,5 m nad podlahou
Jak nastavit a připojit termostat k plynovému kotli
Při instalaci a nastavování pokojového termostatu podle návodu k použití je klíčové dodržet správné schéma zapojení pokojového termostatu a umístění. Správné nastavení termostatu topení zajistí efektivní regulaci teploty a optimalizuje spotřebu plynu. Pro bezdrátový termostat k plynovému kotli nebo drátový model platí stejná pravidla umístění a nastavení.
Schéma zapojení a elektrické parametry připojení termostatu
Schéma připojení pokojového termostatu k plynovému kotli pro vytápění vyžaduje přesné dodržení elektrických parametrů a správné zapojení vodičů ke svorkám kotle i termostatu. V této sekci se zaměříme na konkrétní schéma zapojení, typy konektorů a kabeláže včetně rozdílů mezi drátovým a bezdrátovým termostatem. Přehledné informace pomohou správně nastavit termostat topení a zajistit bezpečný provoz.
Jak vypadá schéma zapojení pokojového termostatu k plynovému kotli?
Schéma zapojení pokojového termostatu k plynovému kotli zahrnuje připojení na napětí 230 V a spínací kontakty kotle s proudovou zátěží do 3 A. Vodiče jsou připojeny ke svorkám označeným podle jejich funkce, například L (fáze), N (nulový vodič) a spínací kontakt NO (normálně otevřený). Tento způsob připojení zajišťuje správnou komunikaci mezi termostatem a kotlem. Drátový termostat využívá pevné kabelové propojení, zatímco bezdrátový termostat k plynovému kotli komunikuje přes rádiofrekvenci, což usnadňuje instalaci bez nutnosti tahání kabelů.
Jaké elektrické parametry jsou důležité při připojení termostatu?
Pokojový termostat musí být kompatibilní s elektrickým napětím 230 V, které je standardem v domácnostech. Proudová zátěž spínacího kontaktu by neměla překročit 3 A, aby nedošlo k přetížení elektrického obvodu kotle. Dodržení těchto parametrů je klíčové pro bezpečný a spolehlivý provoz topného systému a předchází poruchám elektrických součástí.
| Parametr | Hodnota | Popis |
|---|---|---|
| Napětí | 230 V | Standardní síťové napětí |
| Proud | do 3 A | Max. proud spínacího kontaktu |
| Typ konektoru | Svorky L, N, NO | Označení pro správné zapojení |
Jak propojit kotel s termostatem?
Propojení kotle s pokojovým termostatem se provádí přes svorky, které jsou na kotli i na termostatu jasně označené. Vodiče musí být připojeny podle schématu zapojení, aby bylo zajištěno správné spínání topení. Nejčastěji to znamená připojení fáze a nulového vodiče na správné svorky a připojení spínacího kontaktu, který řídí sepnutí kotle. Při instalaci je nutné dbát na správné označení vodičů a dodržení elektrických parametrů uvedených v návodu k použití termostatu.
- Drátový pokojový termostat k plynovému kotli vyžaduje pevné kabelové propojení přes svorky.
- Bezdrátový termostat k plynovému kotli wifi umožňuje pohodlné ovládání bez kabeláže.
- Pro správné nastavení termostatu topení je nutné vycházet ze schématu připojení a elektrických parametrů.
Tip: Častá chyba při připojování termostatu k plynovému kotli je záměna svorek, což může způsobit nesprávnou funkci topení nebo poškození zařízení. Proto vždy pečlivě ověřte označení svorek dle schématu zapojení termostatu k plynovému kotli.

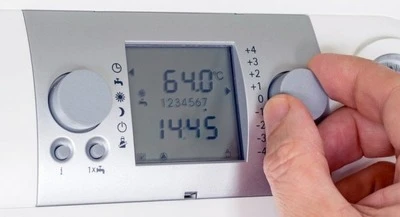

Nastavení provozních režimů termostatu pro úsporu energie
Pro správnou regulaci vytápění je klíčové zvolit vhodný provozní režim pokojového termostatu. Manuální režim umožňuje nastavit pevnou teplotu, obvykle mezi 18 až 22 °C, s hysterezí okolo 2 °C, která určuje, kdy se kotel zapne a vypne. Automatický režim s týdenním programem nabízí komfortní ovládání podle denního rozvrhu, čímž výrazně šetří energii. Režim dovolená udržuje teplotu mezi 12 a 14 °C, což zabraňuje zamrznutí potrubí a zároveň minimalizuje zbytečné náklady na topení. Protimrazová ochrana aktivuje kotel pouze při poklesu pod nastavenou minimální teplotu.
Jak nastavit termostat na kotli
- Výběr režimu – zvolte manuální, automatický nebo dovolenou podle potřeby.
- Nastavení teploty – doporučená komfortní teplota je 20 °C, pro režim dovolená 12-14 °C.
- Úprava hystereze – nastavte na 1,5 až 2 °C, aby se kotel zapínal plynule a šetřil energii.
- Aktivace protimrazové ochrany – zapněte funkci, pokud kotel podporuje tento režim.
Dodržování těchto pravidel významně přispívá k efektivnímu provozu vytápění a snižuje spotřebu plynu. Pro správné připojení pokojového termostatu k plynovému kotli doporučuji využít návod k použití pokojového termostatu a schéma zapojení pokojového termostatu, které obvykle výrobce poskytuje. Bezdrátový termostat k plynovému kotli i pokojový termostat k plynovému kotli drátový vyžadují odlišný způsob zapojení, ale princip nastavení režimů zůstává stejný.
Jak řešit běžné problémy a chyby při instalaci termostatu
Při instalaci pokojového termostatu k plynovému kotli patří nejčastější chyby k nesprávnému zapojení kabeláže, které vede k přerušení signálu mezi termostatem a kotlem. Typicky se jedná o nesprávné připojení vodičů na svorky označené jako NO (normálně otevřený kontakt) a COM (společný kontakt), což brání spínání kotle. Další častou chybou je instalace termostatu v blízkosti topných těles, oken nebo průvanu, kde dochází k zkreslení teplotního čidla a nesprávnému spínání kotle. Nedostatečné napájení, například vybitá baterie u bezdrátových termostatů nebo nestabilní napětí, může způsobit výpadky nebo nepravidelný provoz.
Pro správnou diagnostiku a odstranění problémů doporučuji:
- Zkontrolovat pevnost a správnost připojení vodičů podle schématu zapojení termostatu k plynovému kotli, přičemž vodiče musí být připojeny na svorky COM a NO, případně NC dle typu kotle a termostatu
- Umístit termostat na vnitřní stěnu ve výšce 1,2 až 1,5 metru, nejlépe v nejchladnější místnosti bez přímého slunečního záření a mimo dosah tepelných zdrojů a průvanu
- U bezdrátových termostatů pravidelně kontrolovat stav baterií a zajistit, aby dosah signálu mezi termostatem a přijímačem kotle byl minimálně 10 metrů bez překážek
- Dodržovat doporučené nastavení hystereze a teplotních režimů v návodu k použití termostatu, například nastavit hysterezi 1,5 až 2 °C pro stabilní spínání kotle bez častého zapínání a vypínání
Častá chyba: Připojení termostatu na nesprávné svorky nebo záměna vodičů způsobuje, že kotel nereaguje na požadavek teploty, což vede k trvalému chodu nebo úplnému vypnutí topení.
Pro koho se to hodí: Tento postup je vhodný pro majitele plynových kotlů s jednoduchou on/off regulací a drátovými i bezdrátovými termostaty. Pro koho NE: Není vhodný pro systémy s ekvitermní regulací vyžadující speciální čidla a připojení přes protokol OpenTherm, kde je nutné přesné zapojení podle výrobce.
Integrace termostatu s chytrou domácností a ovládání na dálku
Chytré termostaty s Wi-Fi připojením umožňují vzdálené ovládání topení přes mobilní aplikace kompatibilní s platformami HomeKit, Google Home nebo Amazon Alexa. Tento způsob ovládání umožňuje nastavit až 9 týdenních programů s různými teplotními režimy, což přispívá k optimalizaci spotřeby energie a zvýšení komfortu v domácnosti.
Bezdrátový termostat k plynovému kotli umožňuje nejen zapnutí topení na dálku, ale i monitorování aktuální teploty v místnosti v reálném čase s přesností ±0,5 °C. Pro správnou funkci je nezbytné dodržet přesné schéma zapojení pokojového termostatu k plynovému kotli, včetně správného připojení napájení a ovládacích vodičů, a umístit čidlo v místnosti minimálně 1,5 metru nad podlahou mimo dosah přímého slunečního záření a tepelných zdrojů.
Výhody chytrých termostatů zahrnují:
- Dálkové ovládání topení odkudkoli přes zabezpečenou mobilní aplikaci s možností nastavení více uživatelů
- Programovatelné režimy vytápění s přesností nastavení teploty na 0,5 °C a možností aktivace režimu dovolená či ochrany proti zamrznutí
- Integraci s domácími asistenty pro automatizaci vytápění na základě polohy uživatele nebo venkovní teploty
- Přehledné zobrazení historie teplot a spotřeby energie v aplikaci pro efektivní řízení nákladů
Pro správné fungování je nezbytné dodržet návod na zapojení termostatu k plynovému kotli, vyvarovat se chyb jako je záměna fází a nulového vodiče nebo instalace čidla v nevhodném místě, které může způsobit nesprávné měření teploty a nežádoucí spínání kotle.
Tip: Při instalaci bezdrátového termostatu k plynovému kotli doporučuji použít stabilizovaný zdroj napájení a pravidelně kontrolovat stav baterií, aby nedošlo k výpadku komunikace a neplánovanému vypnutí topení.
Správné schéma připojení pokojového termostatu k plynovému kotli je základem pro bezproblémový provoz, dlouhou životnost zařízení a dosažení úspor až 15 % na nákladech za vytápění díky přesnému řízení teploty.
Bezpečnostní aspekty instalace a provozu termostatu
Bezpečnost při instalaci pokojového termostatu k plynovému kotli je zásadní pro ochranu osob i zařízení. Před zahájením montáže je povinné odpojit kotel od elektrické sítě a ověřit nulový stav napětí pomocí vhodného měřicího přístroje. Používejte výhradně certifikované komponenty s platným evropským označením CE a splňující normu ČSN EN 60730 pro automatické regulační přístroje. Nesprávné zapojení může způsobit poruchu kotle, neefektivní regulaci teploty nebo v nejhorším případě únik plynu.
Pravidelné revize instalace prováděné autorizovaným servisním technikem jsou povinné minimálně jednou za 12 měsíců. Revize zahrnuje kontrolu správnosti zapojení podle schématu připojení pokojového termostatu k plynovému kotli, ověření funkčnosti regulačního systému a bezpečnostních prvků. Revizní protokol by měl být archivován pro případnou kontrolu.
Tipy pro bezpečné zapojení termostatu k plynovému kotli:
- Odpojte kotel od elektrické sítě a ověřte nulový stav napětí před instalací
- Používejte pouze certifikované termostaty a instalační materiály odpovídající normě ČSN EN 60730
- Přesně dodržujte schéma zapojení pokojového termostatu k plynovému kotli uvedené v návodu k použití výrobce
- Po instalaci zajistěte odbornou revizi elektrického a plynového systému
- Vyhněte se zásahům do elektroinstalace bez kvalifikace a potřebných oprávnění
Na co si dát pozor: častou chybou je instalace termostatu v blízkosti zdrojů tepla nebo průvanu, což vede k nesprávné regulaci a zbytečným výkyvům teploty. Pro koho se instalace hodí: uživatelé s plynovým kotlem, kteří chtějí optimalizovat spotřebu energie a komfort vytápění. Nevhodné je pro domácnosti bez platné revize plynové instalace nebo bez možnosti odborné instalace elektroinstalace.
Dodržováním těchto bezpečnostních pravidel zajistíte spolehlivý a dlouhodobě bezpečný provoz topného systému s pokojovým termostatem.
Časté dotazy k připojení pokojového termostatu k plynovému kotli
Otázka: Jak připojit termostat k plynovému kotli?
Odpojte kotel od elektrické sítě, připojte vodiče z termostatu ke kontaktům kotle podle schématu zapojení pokojového termostatu a otestujte funkčnost zařízení.
Otázka: Jak se zapojuje termostat?
Termostat se připojuje mezi spínací kontakty kotle, obvykle na 230 V s proudem do 3 A, pomocí svorkovnice nebo konektorů, přičemž je třeba respektovat polaritu.
Otázka: Jak propojit kotel s termostatem?
Propojení se provádí instalačním kabelem dle technického listu výrobce, dodržujte správné barevné značení vodičů a bezpečnostní opatření.
Otázka: Jak zapnout topení přes termostat?
Nastavte požadovanou teplotu na termostatu, který při poklesu pod tuto hodnotu sepne kotel a tím spustí topení.
Otázka: Jak nastavit hysterezi termostatu?
Hystereze 2 °C znamená, že kotel zapne při 18 °C a vypne při 22 °C, což zabraňuje častému spínání a zajišťuje stabilní teplotu.
Otázka: Kde umístit pokojový termostat?
Umístěte ho maximálně 1,5 metru nad podlahou v nejchladnější místnosti, mimo průvan, přímé slunce a vedle zdrojů tepla.
Otázka: Jaký typ termostatu je vhodný pro plynový kotel?
Vhodné jsou drátové i bezdrátové termostaty, včetně chytrých modelů, volba závisí na požadavcích na komfort a možnosti ovládání.
Otázka: Jak se starat o termostat?
Pravidelně měňte baterie u bezdrátových modelů a kontrolujte správnou funkci zařízení podle návodu k použití.
Otázka: Co dělat při nefunkčnosti termostatu?
Zkontrolujte správnost zapojení, stav baterií, umístění termostatu a případné chybové hlášení kotle.
Otázka: Může nesprávné připojení poškodit kotel?
Ano, nesprávné zapojení, například záměna vodičů, může způsobit poruchu kotle a ztrátu záruky, proto dodržujte schéma zapojení.
Otázka: Jak nastavit termostat na dovolenou?
Snižte teplotu na 12-14 °C, aby se minimalizovala spotřeba energie a zabránilo zamrznutí potrubí.
Otázka: Je možné ovládat termostat na dálku?
Ano, bezdrátový termostat k plynovému kotli s Wi-Fi umožňuje ovládání přes mobilní aplikaci a integraci do chytré domácnosti.
Otázka: Jaký je rozdíl mezi drátovým a bezdrátovým termostatem?
Drátový termostat k plynovému kotli je připojen přímo kabelem, zatímco bezdrátový komunikuje přes rádiový signál nebo Wi-Fi.
Otázka: Jaké jsou bezpečnostní požadavky při instalaci?
Nutné je odpojit kotel od sítě před zapojením, používat certifikované kabely a dodržovat platné normy a revize.
Otázka: Co znamená hystereze u termostatu?
Hystereze je teplotní diference mezi zapnutím a vypnutím kotle, obvykle 2 °C, která zabraňuje častému spínání a prodlužuje životnost zařízení.
