Barevné kódování diod a jeho význam v elektronice

Barevné kódování diod představuje rychlý a spolehlivý způsob, jak rozlišit jejich druhy a funkce přímo v obvodu. Správné značení diod, zejména LED diod, usnadňuje jejich správné zapojení a zajišťuje optimální výkon elektronických zařízení. Porozumění barevným kódům proto patří mezi základní dovednosti každého, kdo pracuje s elektronikou.

Co znamená barevné kódování diod a proč je důležité?

Barevné kódování diod umožňuje přesnou identifikaci jejich typu a funkce v elektronických obvodech. Dioda je polovodičová součástka s dvěma elektrodami – anodou (typ P) a katodou (typ N) – která propouští elektrický proud pouze v jednom směru. Správná orientace diody je nezbytná, protože v dopředném směru se oblast vyčerpání zužuje a proud prochází, zatímco v závěrném směru se oblast rozšiřuje a proud je blokován. Barevné značení pomáhá rozlišit různé druhy diod, například LED diody, Zenerovy diody nebo usměrňovací diody, a tím usnadňuje jejich správné zapojení.

Význam barevného kódování spočívá v rychlé orientaci při montáži a servisu elektronických zařízení. Barevné značky indikují klíčové parametry diody, jako je typ polovodiče, prahové napětí (typicky 0,5-0,8 V u křemíkových diod), nebo speciální vlastnosti, například stabilizaci napětí u Zenerových diod v rozsahu 3-50 V. Díky tomu lze předejít chybám, které by mohly vést k poškození obvodu nebo nesprávné funkci zařízení.

Jaký je účel barevného kódování u diod?

• Identifikace typu diody podle její funkce, například usměrňovací, Zenerova, LED, Schottkyho nebo fotodioda
• Rozlišení polarity – katoda je často označena barevným pruhem nebo páskem na těle diody
• Určení elektrických parametrů, jako jsou maximální závěrné napětí (U_RRM), prahové napětí (U_F) a proudové limity
• Zjednodušení výměny a servisu v elektronických zařízeních díky rychlé vizuální orientaci

Barevné kódování LED diod zahrnuje různé barvy světla, které odpovídají konkrétním polovodičovým materiálům a vlnovým délkám – například červená (620-750 nm), zelená (495-570 nm) nebo modrá (450-495 nm). Tyto barvy zároveň signalizují různé elektrické charakteristiky, například červené LED mají nižší úbytek napětí (asi 1,8-2,2 V) než modré nebo bílé LED (3-3,6 V). Barevné značení LED diod tak slouží nejen estetice, ale i k rozlišení jejich funkce a provozních parametrů v praxi.

Základní typy diod a jejich barevné charakteristiky

Druhy diod v elektronice se rozlišují nejen funkcí, ale také barevným značením, které usnadňuje jejich správnou identifikaci a zapojení. PN dioda, základní usměrňovací prvek, má anodu a katodu, přičemž katoda je označena černým nebo šedým proužkem na těle diody, což jednoznačně určuje směr propustnosti proudu. Zenerova dioda slouží ke stabilizaci napětí v rozsahu přibližně 3-50 V a její barevné značení není standardizované; rozpoznání probíhá hlavně podle katalogového označení a tvaru pouzdra.

LED diody vyzařují světlo různých barev, které odpovídají specifickým vlnovým délkám a elektrickým parametrům. Barevné kódování LED diod umožňuje rychlou orientaci v jejich funkci – červené LED mají typický úbytek napětí kolem 1,8-2,2 V a používají se pro indikaci nízkého napětí, zelené LED s úbytkem 2,0-3,0 V signalizují běžný stav, modré a bílé LED diody mají vyšší úbytek napětí (3,0-3,6 V) a využívají se v aplikacích vyžadujících vyšší jas nebo speciální světelné spektrum. Schottkyho diody, charakteristické nízkým úbytkem napětí v rozmezí 0,3-0,7 V, bývají označeny modrým proužkem na katodě, i když barevné značení není u nich běžné. Fotodiody a varikapy obvykle barevné označení nemají; jejich identifikace vychází z konstrukce a zapojení v obvodu.

Přehled barevných kódů LED diod a jejich význam

Tip: Barevné značení diod se liší podle výrobce a typu, proto je nezbytné ověřit konkrétní hodnoty a polaritu v datovém listu. Častou chybou je zaměnění polarity u PN diod kvůli nepozornosti při čtení proužku na katodě, což vede k nesprávnému fungování obvodu.

Pro koho se barevné kódování hodí: Pro techniky a kutily, kteří potřebují rychle rozpoznat typ a funkci diody při opravách nebo montážích. Pro koho není vhodné: Pro aplikace vyžadující přesné měření parametrů diod, kde je nezbytné použít měřicí přístroje a datové listy místo pouhého barevného označení.

Podrobnější informace o typech diod a jejich funkci najdete například na stránce Wikipedia – Dioda, kde jsou uvedeny principy a varianty používaných diod v elektronice.

Jaké barvy LED diod existují a jaký je jejich význam?

Barevné kódování LED diod a jejich funkce úzce souvisí s barevným spektrem světla, které dioda vyzařuje. Každá barva LED odpovídá určité vlnové délce a má specifické elektrické vlastnosti, zejména úbytek napětí, který je klíčový pro správné zapojení a funkci v elektronických obvodech.

Přesné vlnové délky a napěťové charakteristiky

LED diody emitují světlo v různých barvách podle typu polovodičového materiálu. Červená barva LED diod má vlnovou délku přibližně 620 až 750 nm, což odpovídá nejnižší energii fotonů a také nejnižšímu úbytku napětí, obvykle kolem 1,8 až 2,2 V. Modrá LED dioda vyzařuje světlo v rozsahu 450 až 495 nm, což znamená vyšší energii a úbytek napětí v rozmezí 2,8 až 3,3 V. Bílá LED dioda, často vyrobená kombinací modrého LED čipu a fosforu, má podobné spektrum jako modrá, ale s širším rozsahem světla a vyšším úbytkem napětí, který se pohybuje mezi 3,0 až 3,6 V.

Tyto parametry jsou klíčové pro správné zapojení LED diod vedle dalších druhů diod, jako jsou Zenerova dioda nebo usměrňovací dioda, kde správné napětí a proud ovlivňují jejich funkci a životnost.

Tip: Při návrhu obvodů je nutné zohlednit úbytek napětí LED diody, aby nedošlo k přetížení nebo nedostatečnému osvětlení. Barevné značení diod často pomáhá rychle rozpoznat jejich typ a vhodné pracovní parametry.

Co znamenají barvy u LED diod? V praxi signalizují stav zařízení, typ funkce nebo varování, přičemž červená obvykle znamená výstrahu, modrá informaci a bílá neutrální osvětlení. Barevné kódování diod tak není jen estetickou záležitostí, ale i praktickým nástrojem pro správnou identifikaci a bezpečný provoz elektroniky.

Jak barevné kódování souvisí s elektrickými parametry diod?

Barevné kódování diod představuje klíčový způsob, jak rychle a spolehlivě rozpoznat jejich elektrické vlastnosti a funkci. U LED diod barva světla přímo souvisí s úbytkem napětí, což je jedna z nejdůležitějších charakteristik pro návrh obvodů. Význam barev LED diod v elektronice spočívá právě v této korelaci – například červené LED diody mají typický úbytek napětí kolem 1,8 až 2,2 V, zatímco modré a bílé LED diody dosahují hodnoty mezi 3 a 3,5 V.

Jak interpretovat barevné označení diod

Barevné označení diod však neukazuje pouze na úbytek napětí, ale také na další vlastnosti, jako je maximální závěrné napětí nebo funkce diody. Například Zenerova dioda, která stabilizuje napětí v rozsahu od 3 do 50 V, může být barevně označena pro rychlou identifikaci jejího zenerova napětí. Usměrňovací diody a Schottkyho diody mají rovněž charakteristické barevné značení, které usnadňuje jejich rozlišení v praxi.

• Schottkyho dioda má typický úbytek napětí v rozmezí 0,3 až 0,7 V, což ji odlišuje od běžných křemíkových diod s úbytkem kolem 0,7 V.
• SiC Schottkyho dioda, využívaná v aplikacích s vysokou frekvencí a teplotou, vykazuje úbytek napětí mezi 1 a 1,5 V.
• Zenerova dioda barevně indikuje rozsah stabilizovaného napětí, což usnadňuje rychlou kontrolu v obvodu.

Tip: Barevné kódování LED diod a jejich funkce není univerzální – odlišné výrobce mohou používat různé odstíny a značení, proto je vhodné vždy ověřit přesné parametry v technické dokumentaci.

Barevné kódování diod tak slouží jako jednoduchý vizuální nástroj, který pomáhá rozpoznat druhy diod i jejich elektrické parametry, což výrazně usnadňuje správnou volbu komponentů při návrhu a opravách elektronických zařízení.

Jak číst a interpretovat barevné označení diod v praxi?

Správné rozpoznání barevného kódování diod usnadňuje orientaci v elektronických obvodech a pomáhá při instalaci či servisu. Následující části vysvětlí, jak interpretovat barevné označení diod, včetně funkce katody a anody, a nabídnou praktický návod na testování polarity.

Jak interpretovat barevné označení diod

Barevné kódování diod slouží především k určení polarity a typu diody. Katoda je u většiny diod označena tmavým pruhkem na těle součástky, zatímco anoda zůstává bez označení. U LED diod může barva pouzdra nebo průhledného krytu signalizovat barevný tón světla, který dioda vydává. Například červená LED dioda vyzařuje červené světlo, zatímco zelená značí jinou vlnovou délku.

1. Identifikujte pruh katody – najděte tmavý pruh na těle diody, který určuje směr zapojení v obvodu.
2. Rozpoznávejte barvu pouzdra LED – zjistěte, jaké barvy LED diod existují a co signalizují, například modrá značí vyšší napětí.
3. Porovnejte označení s typem diody – u Zenerovy diody může být barevný kód odlišný od běžné usměrňovací diody.
4. Použijte multimetr – ověřte polaritu a funkci diody v elektronickém obvodu pomocí testovacího režimu na přístroji.

Použití barevného kódování v návrhu obvodů

Barevné kódování diod pomáhá při návrhu elektronických obvodů zajistit správnou orientaci a funkčnost součástek. V praxi umožňuje rychle rozlišit druhy diod, například usměrňovací, Zenerovy nebo LED diody, a zároveň usnadňuje kontrolu správného zapojení jejich polarity.

1. Vyberte správnou diodu – podle barevného značení určete typ diody vhodný pro váš obvod.
2. Určete polaritu – vždy orientujte diodu podle pruhu katody, aby dioda fungovala správně.
3. Přiřaďte barvy LED diod k funkci – zvolte barvu LED podle účelu signalizace (červená pro varování, zelená pro stav OK).
4. Ověřte zapojení multimetrem – před zapojením zkontrolujte funkčnost a správnou polaritu.

Odborná rada: Častou chybou je zaměnit anodu s katodou, což může způsobit nefunkčnost nebo poškození diody. Barevné kódování a značení pruhy je proto nezbytné pečlivě sledovat. Pro začátečníky se hodí kombinovat vizuální kontrolu s měřením multimetrem.

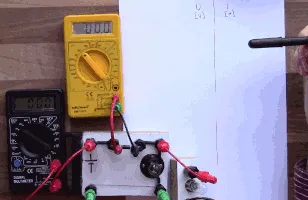

Jak testovat diody a jejich barevné vlastnosti multimetrem?

Testování diod digitálním multimetrem patří mezi nejspolehlivější metody ověření jejich funkce a polarity. Multimetr dokáže změřit úbytek napětí na diodě v propustném směru, což je klíčový údaj pro posouzení, zda dioda pracuje správně. Zároveň potvrzuje, že dioda blokuje proud v závěrném směru, což je základní vlastnost polovodiče. V této sekci se zaměříme na praktické metody testování barevných LED diod a vysvětlíme, jak barevné kódování LED diod a jejich funkce spolu souvisejí.

Metody testování barevných LED diod

Testování LED diod různých barev vyžaduje pochopení jejich specifických elektrických vlastností. Úbytek napětí na klasické červené LED se pohybuje kolem 1,8 až 2,2 V, zatímco modré a bílé LED diody mají úbytek napětí vyšší, obvykle 2,8 až 3,5 V. Digitální multimetr v režimu testu diody umožňuje měřit právě tento úbytek napětí, což slouží jako indikátor funkčnosti LED diody.

1. Zapněte digitální multimetr a nastavte ho do režimu testu diody.
2. Připojte černý měřicí kabel k záporné svorce diody (katoda) a červený k její kladné svorce (anoda).
3. Odečtěte hodnotu úbytku napětí z displeje multimetru. Správná LED dioda vykazuje hodnotu odpovídající její barvě.
4. Přepojte měřicí kabely opačně, multimetr by neměl ukázat žádný proud (nekonečný odpor).

Tip: Častá chyba je nesprávné připojení kabelů, což vede k falešně negativnímu výsledku. Správná polarita je proto klíčová.

Barevné kódování LED diod a jejich funkce se tak dají nejen vizuálně rozpoznat, ale i potvrdit elektrickým měřením. To platí i pro různé druhy diod, například usměrňovací nebo Zenerovy diody, které mají odlišné úbytky napětí a testují se obdobným způsobem. Praktické testování diod pomocí multimetru je proto nezbytné pro správnou diagnostiku a identifikaci jejich vlastností.

Pro koho se testování hodí? Pro elektrikáře, kutily i výrobce elektroniky, kteří potřebují rychle ověřit funkčnost součástek. Naopak méně vhodné je pro uživatele bez základních znalostí práce s multimetrem, kde hrozí poškození diody nebo měřicího přístroje.

Časté dotazy

Jaký je význam barevného kódování diod?

Barevné kódování diod slouží k rychlé identifikaci typu diody a jejích elektrických vlastností, což usnadňuje správné zapojení v obvodu.

Jaké barvy LED diod existují a co znamenají?

LED diody mají barvy jako červená (620-750 nm), zelená (495-570 nm), modrá (450-495 nm), bílá (400-700 nm) a žlutá (570-590 nm), přičemž každá barva má specifický úbytek napětí.

Jak poznám polaritu diody podle barevného označení?

Katoda je obvykle označena pruhkem na těle diody, což pomáhá určit správné připojení v obvodu.

Jaké jsou základní typy diod a jejich barevné kódování?

Základní typy zahrnují PN diody (bez barevného kódu), LED diody (barevné světlo), Zenerovy diody (označení páskem), Schottkyho diody (speciální značení).

Jak testovat LED diody multimetrem?

Připojte červenou sondu na anodu a černou na katodu, u funkční křemíkové diody naměříte úbytek 0,5-0,8 V; v opačném směru je měření otevřené (OL).

Jaké jsou elektrické vlastnosti barevných LED diod?

Červené LED mají úbytek napětí 1,8-2,2 V, modré 2,7-3,3 V a bílé až 3,0-3,6 V, což ovlivňuje jejich použití a výkon.

Co znamená úbytek napětí u diod?

Úbytek napětí je hodnota napětí potřebná k průchodu proudu diodou v propustném směru a liší se podle typu a barvy diody.

Jak barevné kódování pomáhá v návrhu elektronických obvodů?

Barevné kódování usnadňuje rychlou identifikaci diod, snižuje chyby při zapojení a podporuje standardizaci obvodů.

Jaké jsou rozdíly mezi Schottkyho a SiC Schottkyho diodami?

Schottkyho diody mají úbytek napětí 0,3-0,7 V, zatímco SiC Schottkyho diody mají vyšší úbytek 1-1,5 V a odolnější maximální závěrné napětí 500-1700 V.

Jak vybrat LED diodu podle barvy pro aplikaci?

Výběr závisí na vlnové délce světla, úbytku napětí a požadované funkci, například červená pro indikátory, bílá pro osvětlení.

Jaký je základní princip fungování diody?

Dioda umožňuje proudění elektrického proudu pouze jedním směrem, což je klíčové pro usměrňování střídavého proudu.

Jaké jsou charakteristické barvy Zenerovy diody a co signalizují?

Zenerovy diody často mají označení modrou nebo zelenou barvou, která indikuje jejich schopnost stabilizovat napětí při průrazu.

Jak se liší barevné kódování usměrňovacích diod od LED diod?

Usměrňovací diody mají často neutrální nebo černé značení, zatímco LED diody využívají různé barvy pro indikaci světelné emise.

Jak barevné označení diod pomáhá při identifikaci jejich maximálního proudového zatížení?

Barevné kódy často zahrnují čísla nebo pásky, které přímo ukazují maximální proud, například červený kód značí až 1A proudové zatížení.

Jaký vliv má barevné kódování na výběr diody při návrhu elektronického obvodu?

Barevné kódování umožňuje rychlou identifikaci parametrů diody, což zrychluje výběr správného komponentu podle požadavků obvodu, například volba barvy podle úbytku napětí.
