Jak vybrat správný průřez vodiče pro připojení elektroměru
Správný průřez vodiče pro připojení elektroměru je klíčový pro bezpečný provoz i minimalizaci úbytku napětí. Výpočet závisí na maximálním proudu, délce vedení a souvisí s hodnotou jističe, proto je nutné volit kabel přesně podle parametrů instalace. Vyhnete se tak přehřívání vodičů i zbytečným ztrátám energie.
Podstata v kostce
- Průřezy vodičů se běžně pohybují od 0,5 do 35 mm² podle zatížení a typu vodiče.
- Měděné vodiče volně ložené 10 mm² snesou až 80 A při 70 °C jádra vodiče.
- Minimální průřez vodiče pro připojení bytu je 6 mm² mědi podle distributorů elektřiny.
- Délka vedení výrazně ovlivňuje volbu průřezu kvůli úbytku napětí.
- Správné jištění musí odpovídat průřezu vodiče pro bezpečný provoz a ochranu před přetížením.

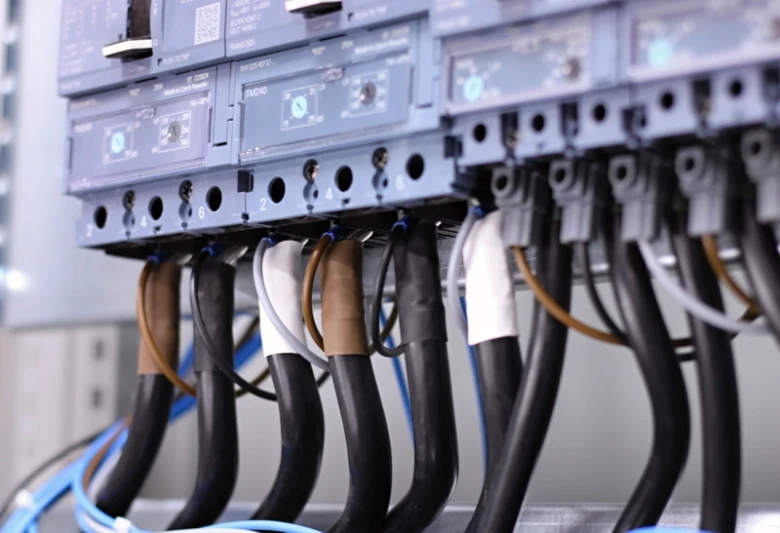

Jak určit správný průřez vodiče pro připojení elektroměru
Pro připojení elektroměru je zásadní zvolit správný průřez vodiče, který odpovídá maximálnímu dovolenému proudu a typu vodiče. Měděný vodič o průřezu 10 mm² snese při teplotě jádra 70 °C až 80 A, kdežto hliníkový vodič stejného průřezu pouze 60 A. Zároveň je třeba zohlednit způsob uložení vodiče, protože ten ovlivňuje dovolený proud a tím i výpočet průřezu.
Jak maximální proud ovlivňuje volbu průřezu vodiče?
Maximální dovolený proud, který vodič musí bezpečně přenášet, určuje jeho minimální průřez. Měděný vodič díky lepší elektrické vodivosti umožňuje vyšší proudovou zátěž při stejném průřezu než hliníkový. Například měděný vodič o průřezu 10 mm² je schopen přenést až 80 A, zatímco hliníkový vodič stejného průřezu zvládne pouze 60 A. Překročení dovoleného proudu vede k přehřívání vodiče a zvyšuje riziko úbytku napětí či dokonce požáru. Proto je správný průřez vodiče základním parametrem, který se vypočítává podle očekávaného zatížení a typu vodiče.
Jak určit průřez vodiče podle očekávaného zatížení?
Průřez vodiče se vybírá podle maximálního zatížení elektrického okruhu, například proudové hodnoty jističe, který elektroměr chrání. Pro elektroměr s proudem do 32 A je běžně doporučen měděný vodič s minimálním průřezem 6 mm². Tento průřez zajistí bezpečné přenášení proudu bez nadměrného úbytku napětí vodiče a bez přehřívání. U vyšších proudů, například 40 A, je vhodné použít měděný vodič s průřezem minimálně 10 mm². Při výběru je také nutné zohlednit typy elektrických vodičů a způsob jejich uložení, aby dovolený proud odpovídal reálným podmínkám instalace.
| Proud (A) | Měděný vodič (mm²) | Hliníkový vodič (mm²) |
|---|---|---|
| 16 | 2,5 | 4 |
| 32 | 6 | 10 |
| 40 | 10 | 16 |
Tip: Častou chybou je poddimenzování průřezu vodiče na základě jen orientačního odhadu proudu. Správný průřez kabelu na 32 A by měl být vždy ověřen podle tabulek dovolených proudů a souvisejících norem, aby nedošlo k přehřátí nebo výraznému úbytku napětí vodiče.
Pro koho se to hodí: výběr správného průřezu vodiče je zásadní u nových instalací a modernizací rozvodů s elektroměry.
Pro koho NE: není vhodné spoléhat se pouze na staré nebo poškozené vodiče bez kontroly jejich skutečného průřezu a stavu izolace.
Výpočet a vliv délky vedení na volbu průřezu vodiče
Volba správného průřezu vodiče pro připojení elektroměru výrazně závisí na délce vedení, protože úbytek napětí na kabelu se zvyšuje s délkou a může ovlivnit spolehlivost a bezpečnost elektrické instalace. Pro správný výpočet průřezu je nezbytné znát maximální proud, délku kabelu a maximální přípustný úbytek napětí, který by neměl překročit 5 % z nominálního napětí 230 V, tedy přibližně 11,5 V.
Co je úbytek napětí a proč je důležitý
Úbytek napětí vzniká díky elektrickému odporu vodiče, který závisí na jeho délce a průřezu. Při překročení 5 % úbytku napětí může dojít k nesprávné funkci elektroměru a připojených spotřebičů, což snižuje efektivitu přenosu elektrické energie a může vést k přehřívání vodičů. Proto je nutné při dimenzování vodiče úbytek napětí vždy zohlednit.
Jak vypočítat úbytek napětí
Úbytek napětí se vypočítá podle vzorce U = I × R, kde I je maximální proud v ampérech a R je odpor vodiče v ohmech. Odpor vodiče R se určí podle délky vedení (délka tam a zpět, tedy dvojnásobek délky kabelu) a průřezu vodiče. Zvýšením průřezu vodiče se odpor snižuje, čímž klesá i úbytek napětí.
| Průřez vodiče (mm²) | Odpor měděného vodiče (Ω/km) | Maximální proud (A) volně ložený | Příklad výkonu (kW při 230 V) |
|---|---|---|---|
| 4 | 4,61 | 40 | 9,2 |
| 6 | 3,08 | 50 | 11,5 |
| 10 | 1,83 | 80 | 17,0 |
Například pro elektroměr s jištěním 32 A a délkou vedení 40 metrů je nutné vypočítat odpor vodiče na 80 metrech (tam a zpět). Pro vodič 4 mm² s odporem 4,61 Ω/km to znamená odpor 0,369 Ω. Úbytek napětí pak bude U = 32 A × 0,369 Ω = 11,8 V, což překračuje povolených 11,5 V. V tomto případě je vhodné zvolit vodič s průřezem 6 mm², který má nižší odpor a zajistí úbytek napětí pod hranicí 5 %.
Doporučení pro volbu průřezu při dlouhých vedeních
Při délce vedení nad 30 metrů doporučuji zvolit větší průřez vodiče než standardní pro jistič 32 A, tedy ideálně 6 mm² místo 4 mm². Toto opatření sníží odpor a úbytek napětí pod 5 %, což zlepší spolehlivost a bezpečnost připojení elektroměru. Pro délky nad 50 metrů je často vhodné uvažovat i o průřezu 10 mm², zvláště pokud instalace zahrnuje vyšší výkon.
- Určete maximální proud – například 32 A pro elektroměr 32A 400 V.
- Změřte délku vedení od elektroměru k rozvaděči (počítejte dvojnásobek délky pro odpor).
- Spočítejte odpor vodiče podle délky a průřezu (použijte tabulky s odpory měděných vodičů).
- Vypočtěte úbytek napětí U = I × R a ověřte, zda nepřekračuje 11,5 V (5 % z 230 V).
- Pokud úbytek překročí limit, zvolte vodič s větším průřezem (např. 6 mm² místo 4 mm²).
Tip: Pro správný výběr průřezu vodiče k elektroměru se vždy řiďte platnými normami ČSN a doporučeními výrobce. Častou chybou je poddimenzování průřezu při dlouhých vedeních, což vede k přehřívání kabelů a zkrácení jejich životnosti.
Pro koho se to hodí: Zvýšený průřez vodiče je nezbytný u instalací s délkou vedení nad 30 metrů nebo u elektroměrů s proudem 32 A a více, kde je potřeba minimalizovat úbytek napětí.
Pro koho NE: U krátkých vedení do 10 metrů a nízkých proudů pod 16 A stačí standardní průřezy podle tabulek bez navyšování.
Dodržení těchto zásad zajistí bezpečný a efektivní provoz elektrické instalace s elektroměrem, minimalizuje riziko přehřátí vodičů a zajistí správné měření spotřeby.
Typy vodičů pro připojení elektroměru a jejich charakteristiky
Pro připojení elektroměru je zásadní volba vhodného typu vodiče, který splňuje požadavky na proudovou zatížitelnost a mechanickou odolnost. Nejčastěji se používají měděné vodiče s PVC izolací, které dobře kombinují bezpečnost, spolehlivost a dostupnost. Značení vodičů podle ČSN a CENELEC napomáhá správné identifikaci jejich konstrukce a vlastností.

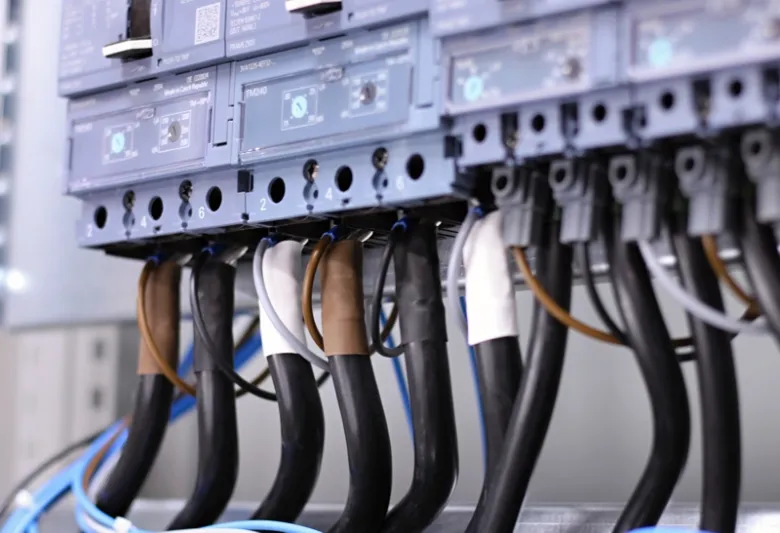

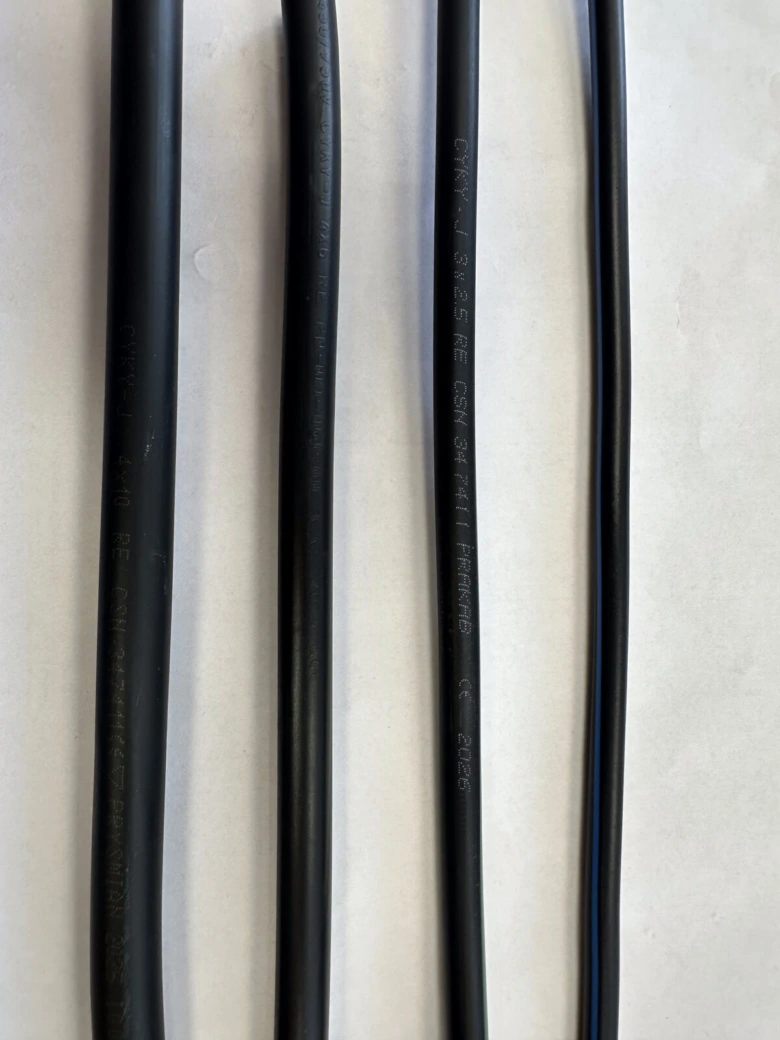

Jaké jsou vlastnosti kabelu CYKY-J pro připojení elektroměru?
Kabel CYKY-J je měděný vodič s izolací z PVC, který nabízí vysokou proudovou zatížitelnost a odolnost proti mechanickému poškození. Tento typ kabelu se obvykle používá pro připojení elektroměru díky své spolehlivosti a široké dostupnosti. Nejčastější provedení je 3×2,5 mm², což odpovídá průřezu vodiče vhodnému pro zatížení jističem na 25 až 32 A. PVC izolace zajišťuje dostatečnou ochranu proti vlhkosti a běžným elektrickým i mechanickým vlivům. Při výpočtu průřezu vodiče je třeba brát v úvahu i úbytek napětí vodiče, který by neměl překročit stanovené limity.
Jaké jsou alternativní typy vodičů pro elektroměr?
Vedle kabelu CYKY-J lze pro připojení elektroměru využít i hliníkové vodiče, které jsou lehčí a levnější, avšak vyžadují větší průřez kvůli nižší vodivosti. Další možností jsou speciální kabely, například H05V-U nebo H05VV-F, jež mají PVC izolaci s vyšší odolností vůči vlhkosti a ohybu. Tyto typy se hodí do okolí s náročnějšími podmínkami nebo tam, kde je potřeba flexibilnější kabeláž. Při výběru kabelu je třeba zohlednit technické parametry, typy elektrických vodičů a požadovaný průřez vodiče podle zatížení a jističe.
- Měděné vodiče s PVC izolací (CYKY-J) – standardní řešení s dobrými elektrickými vlastnostmi
- Hliníkové vodiče – ekonomická varianta s nutností většího průřezu
- Speciální kabely H05V-U, H05VV-F – vhodné pro vyšší mechanické a vlhkostní zatížení
- Značení vodičů podle ČSN/CENELEC – určuje typ izolace a konstrukci vodiče
Tip: Při výběru kabelu pro připojení elektroměru na 32 A je vhodné zkontrolovat kompatibilitu průřezu vodiče s jističem a minimalizovat úbytek napětí vodiče, aby se předešlo nadměrnému zahřívání a ztrátám energie.
Doporučené průřezy vodičů pro běžné domácí aplikace
Doporučený průřez vodiče pro připojení elektroměru a domácích obvodů musí odpovídat hodnotě jištění, aby nedošlo k přehřívání a nadměrnému úbytku napětí vodiče. Pro zásuvkové obvody se běžně používá kabel CYKY-J 3×2,5 mm², který je vhodný pro jištění do 16 A. Světelné obvody vyžadují menší průřez, obvykle CYKY-J 1,5 mm², s jištěním 10 A. Přívod do bytu či domu by měl mít minimálně 6 mm² mědi, což odpovídá jištění kolem 32 A, často používanému pro hlavní přívod.
Tabulka přehledu doporučených průřezů vodičů pro běžné domácí aplikace:
| Typ obvodu | Doporučený průřez (mm²) | Jištění (A) | Typ vodiče (např. CYKY-J) |
|---|---|---|---|
| Zásuvkové obvody | 3 × 2,5 | 16 | CYKY-J |
| Světelné obvody | 3 × 1,5 | 10 | CYKY-J |
| Přívod do bytu/domů | 3 × 6 | 32 | CYKY-J |
Tip: Při výpočtu průřezu vodiče pro připojení elektroměru vždy zohledněte celkový proud a délku kabelu, protože větší průřez snižuje úbytek napětí vodiče a zvyšuje bezpečnost instalace. Pro připojení elektroměru 32 A se obvykle volí kabel s průřezem 6 mm² mědi. Nesprávný průřez vodiče může vést k přehřívání nebo nechtěnému vypnutí jističe.
Jak správně vybrat průřez vodiče pro elektroměr
Pro správný výběr průřezu vodiče je klíčové znát plánovanou hodnotu jištění a délku přívodu. Typy elektrických vodičů jako CYKY-J se liší v mechanické pevnosti a odolnosti, což je třeba při instalaci respektovat. Pro elektroměr s jištěním 32 A se doporučuje minimální průřez 6 mm² mědi, který zajistí spolehlivost a bezpečnost provozu.
Význam správného jištění a jeho vliv na výběr průřezu vodiče
Správný výběr jističe a jeho odpovídající průřez vodiče jsou zásadní pro bezpečnost elektroinstalace. Jistič musí přesně odpovídat průřezu vodiče, protože právě tento vztah zabraňuje přetížení a následnému přehřátí vodiče. Například pro vodič s průřezem 1,5 mm² se běžně používá jistič na 16 A; použití vyšší hodnoty jističe než odpovídá průřezu vodiče může vést k nebezpečnému přetížení a požáru.
Častou chybou při výběru průřezu vodiče pro elektroměr je poddimenzování vodiče vzhledem k hodnotě jističe, což ohrožuje bezpečnost a může způsobit nadměrný úbytek napětí vodičů. Pro připojení elektroměru na 32 amper je třeba zvolit kabel s průřezem minimálně 6 mm², protože průřez kabelu na 32A musí zajistit správný proudový průchod bez přehřívání.
Tip: Při výpočtu průřezu vodiče je vhodné konzultovat typy elektrických vodičů a brát v potaz délku kabelu, aby se minimalizoval úbytek napětí vodičů a zároveň byla zachována bezpečnost elektroinstalace. Pro správný výběr průřezu vodiče pro elektroměr doporučuji využít návod na výběr průřezu vodiče pro elektroměr od odborníka.
Normy a legislativa pro připojení elektroměru a dimenzování vodičů
Pro připojení elektroměru a správný výběr průřezu vodiče jsou klíčové platné ČSN normy a distribuční podmínky jednotlivých distributorů elektřiny, jako jsou ČEZ Distribuce, EG.D či PREdistribuce. ČSN normy stanovují minimální průřez vodiče pro bezpečný a funkční provoz, přičemž pro bytové přívody je běžně požadován minimální průřez 6 mm² měděného vodiče. Tento průřez zajišťuje dostatečnou proudovou kapacitu, soulad s jističem a minimalizuje úbytek napětí vodiče během provozu. Distribuční podmínky navíc přesně definují, jaký průřez kabelu na 32A je vhodný pro připojení elektroměru, přičemž je nezbytné respektovat i typy elektrických vodičů uvedené v těchto předpisech. Dodržení těchto norem je podmínkou pro schválení a bezpečné užívání připojení elektroměru.
Jaký průřez vodiče je potřeba pro elektroměr
Pro správný výběr průřezu vodiče k elektroměru je třeba vycházet z plánovaného zatížení, typického pro jistič a připojení do rozváděče. Například u elektroměru pro 32A se obvykle doporučuje vodič s průřezem minimálně 6 mm² mědi, aby se zabránilo nadměrnému úbytku napětí vodiče a přehřívání kabelu. Výpočet průřezu vodiče podle proudu a délky kabelu pomáhá předejít nebezpečným situacím a zajistit dlouhodobou bezpečnost elektrické instalace.
Časté dotazy k výběru průřezu vodiče pro připojení elektroměru
Otázka: Jaký průřez vodiče je potřeba pro elektroměr s proudem 32 A?
Pro proud 32 A se obvykle používá měděný vodič o průřezu minimálně 6 mm², což zaručuje bezpečné jištění a omezuje úbytek napětí ve vedení.
Otázka: Jak vypočítat průřez vodiče pro připojení elektroměru?
Průřez vodiče stanovíte podle maximálního proudu, délky kabelu a povoleného úbytku napětí, přičemž využíváte vzorec U = I × R a tabulky zatížitelnosti vodičů.
Otázka: Jaký je průměr kabelu s průřezem 2,5 mm²?
Průměr kabelu 2,5 mm² se pohybuje kolem 3,5 až 4 mm v závislosti na izolaci a konstrukci vodiče.
Otázka: Mohu použít vodič 1,5 mm² pro připojení zásuvek?
Pro zásuvkové obvody se doporučuje minimálně 2,5 mm²; vodič 1,5 mm² je vhodný pouze pro světelné okruhy s jištěním do 10 A.
Otázka: Jaký vodič je vhodný pro přívod do rodinného domu?
Hlavní přívod vyžaduje měděný vodič s průřezem minimálně 10 mm², aby zvládl maximální zatížení a současně splnil normy.
Otázka: Jaká je maximální proudová zatížitelnost měděného vodiče 10 mm²?
Měděný vodič 10 mm² má maximální proudovou zatížitelnost přibližně 80 A při teplotě jádra vodiče do 70 °C.
Otázka: Proč je důležité správné jištění vodiče?
Správné jištění zabraňuje přetížení vodiče a přehřátí, minimalizuje riziko požáru a zajišťuje bezpečný provoz elektrické instalace.
Otázka: Jaký vliv má délka vedení na výběr průřezu vodiče?
Delší vedení zvyšuje úbytek napětí, proto je nutné zvolit větší průřez, aby úbytek nepřesáhl 5 % nominálního napětí.
Otázka: Co znamená značení vodičů CYKY-J?
CYKY-J je měděný instalační kabel s PVC izolací a ochranným vodičem, vhodný pro běžné domácí elektroinstalace.
Otázka: Lze použít hliníkový vodič místo měděného pro připojení elektroměru?
Ano, ale hliníkové vodiče mají nižší proudovou zatížitelnost, proto je nutno zvolit průřez o jeden až dva stupně větší než u mědi.
Otázka: Jaký vliv má teplota okolí na volbu průřezu vodiče pro elektroměr?
Vyšší teplota okolí snižuje zatížitelnost vodiče až o 20 %, proto je vhodné zvolit průřez s rezervou, například o 1 mm² větší.
Otázka: Jaké normy upravují výběr průřezu vodiče pro připojení elektroměru?
Podle ČSN 33 2000-5-52 musí být průřez vodiče zvolen podle maximálního zatížení a délky vedení, včetně minimálních průřezů pro daný typ instalace.
Jaký prurez vodice je potreba pro elektromer – shrnutí
Pro připojení elektroměru s jištěním do 32 A doporučuji měděný vodič minimálně 6 mm²; u vyšších proudů se průřez zvyšuje. Nezapomeňte vždy zohlednit i délku kabelu a úbytek napětí vodičů, aby instalace byla bezpečná a splňovala normy.
Tip: Častá chyba je poddimenzování průřezu kvůli úspoře materiálu, což vede k přehřívání a poruchám. Pokud váháte, raději zvolte o stupeň větší průřez.
