Schema zapojení lambda sondy se čtyřmi vodiči a vysvětlení funkce
Lambda sonda se čtyřmi vodiči představuje klíčovou součást řízení spalování motoru, díky přesnému měření obsahu kyslíku ve výfukových plynech. Správné zapojení těchto vodičů zajišťuje optimální funkci vyhřívané lambda sondy a stabilní hodnoty signálu. Porozumění schématu zapojení pomáhá efektivně diagnostikovat a udržovat spalovací systém vozidla.
🔍 Nejdůležitější fakta
- Lambda sonda se čtyřmi vodiči obsahuje dva vodiče pro topné těleso, jeden signální a jeden zemní vodič.
- Optimální směšovací poměr vzduchu a paliva je λ=1, což znamená 14,8 kg vzduchu na 1 kg paliva.
- Vyhřívaná lambda sonda dosahuje provozní teploty přibližně za 30 sekund díky topnému tělesu.
- Napětí signálu lambda sondy s oxidem zirkoničitým kolísá mezi 0,1 až 0,9 V při běžném provozu.
- Porucha lambda sondy může zvýšit spotřebu paliva až o 15 % a způsobit problémy s chodem motoru.

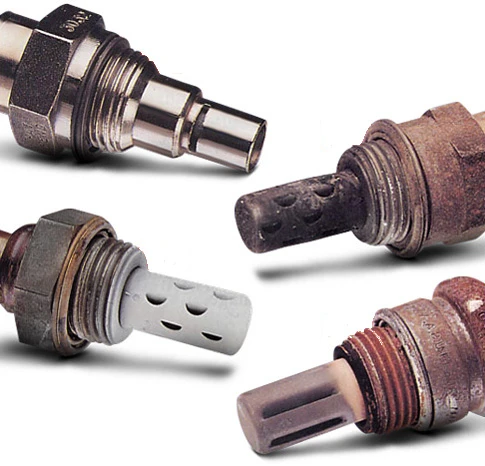

Co je lambda sonda a jaká je její funkce ve vozidle?
Lambda sonda je klíčový senzor ve spalovacím motoru, umístěný ve výfukovém potrubí, obvykle blízko motoru, kde měří obsah kyslíku ve výfukových plynech. Tato data umožňují řídicí jednotce motoru (ECU) optimalizovat poměr vzduchu a paliva tak, aby směs dosáhla ideální hodnoty λ=1, což odpovídá 14,8 kg vzduchu na 1 kg paliva. Takové nastavení zajišťuje efektivní spalování s minimálními emisemi škodlivých plynů, jako jsou oxid uhelnatý, oxidy dusíku a nespálené uhlovodíky. Lambda sonda se čtyřmi vodiči navíc obsahuje vyhřívací článek, který umožňuje rychlejší dosažení provozní teploty kolem 300 °C, což zlepšuje přesnost měření kyslíku i při studených startech motoru.
Jaký je princip fungování lambda sondy?
Lambda sonda měří obsah kyslíku ve výfukových plynech pomocí elektrochemického článku z oxidu zirkoničitého, který generuje napěťový signál v rozsahu 0,1 až 0,9 V. Napětí se mění přibližně dvakrát za sekundu a odráží bohatost nebo chudost spalovací směsi – nižší napětí značí chudou směs, vyšší bohatou. Řídicí jednotka motoru podle tohoto signálu upravuje dávkování paliva tak, aby udržela optimální poměr vzduchu a paliva, tedy λ=1. Tento poměr je klíčový pro minimalizaci emisí a zajištění správné funkce katalyzátoru.
Vyhřívaná lambda sonda se čtyřmi vodiči má dva vodiče pro napájení topného tělesa, které udržuje sondu na provozní teplotě nezávisle na teplotě výfukových plynů. Topný článek zkracuje dobu zahřátí sondy na přibližně 30 sekund, zatímco nevyhřívané sondy mohou potřebovat několik minut. Další vodič přenáší signál napětí generovaný sondou, a poslední vodič je samostatný zemnící vodič pro signál, oddělený od kostry sondy, což zajišťuje stabilnější a přesnější měření bez rušení.
Diagnostika lambda sondy se provádí měřením signálu a funkčnosti topného tělesa podle barev vodičů lambda sondy. Typicky jsou dva vodiče topení bílé nebo černé, signál je často šedý nebo černý a zemnící vodič může být modrý nebo jiný kontrastní. Správné zapojení podle schématu lambda sondy se čtyřmi vodiči je nezbytné pro správnou funkci a prevenci poškození sondy nebo chyb v řízení motoru.
Tip: Při montáži sondy dodržte přesné schema zapojení lambda sondy se čtyřmi vodiči, protože chybný kontakt vodičů topného tělesa nebo signálu může vést k nesprávnému měření kyslíku a následně k vyšší spotřebě paliva či zvýšeným emisím.
Jak je zapojena lambda sonda se čtyřmi vodiči – podrobný popis a barevné značení vodičů
Čtyřvodičová lambda sonda patří k nejpoužívanějším typům díky své rychlé odezvě a přesnosti. Pro správné zapojení lambda sondy 4 vodiče schéma zahrnuje dva vodiče pro napájení topného tělesa, signální vodič a zemnící vodič. Tento systém zajišťuje přesné měření obsahu kyslíku ve výfukových plynech a minimalizuje rušení díky oddělenému uzemnění signálu.
Barevné značení vodičů lambda sondy se čtyřmi vodiči
Lambda sonda se čtyřmi vodiči využívá standardní barevné značení usnadňující identifikaci jednotlivých funkcí vodičů. Dva vodiče, obvykle bílé a černé, slouží k napájení topného tělesa, které udržuje sondu na provozní teplotě. Signální vodič, často označený šedou barvou, přenáší napětí v rozmezí 0,1 až 0,9 V, jež odráží podíl kyslíku ve spalinách. Čtvrtý vodič bývá zelený nebo modrý a slouží jako zemní vodič, který odděluje signální obvod od kostry vozidla. Přestože se barevné značení může mírně lišit podle výrobce, toto schema zapojení lambda sondy se čtyřmi vodiči je nejběžnější.
Funkce jednotlivých vodičů v lambda sondě se 4 vodiči
Dva vodiče napájejí topné těleso lambda sondy, které zajišťuje rychlý náběh sondy na provozní teplotu během přibližně 30 sekund. To umožňuje přesné měření i při nízkých teplotách motoru. Signální vodič přenáší elektrické napětí v rozmezí 0,1 až 0,9 V, které odpovídá aktuálnímu obsahu kyslíku ve výfukových plynech. Nízké napětí značí bohatou směs, vysoké napětí chudou směs. Zemní vodič slouží k oddělení signálového okruhu od kostry vozidla, čímž zlepšuje kvalitu měření a minimalizuje elektrické rušení. Takové zapojení lambda sondy 4 vodiče usnadňuje diagnostiku lambda sondy a přispívá k přesnějšímu měření emisí.
Schéma zapojení lambda sondy se čtyřmi vodiči s příklady pro různé značky a modely
Schéma zapojení lambda sondy se čtyřmi vodiči představuje základní konstrukci, kde každý vodič plní specifickou funkci pro správné fungování sondy. V této části uvedu přehledné příklady zapojení pro různé značky automobilů a vysvětlím základní principy, které se při instalaci a diagnostice lambda sondy uplatňují.
Standardní schéma zapojení lambda sondy se čtyřmi vodiči
Standardní zapojení lambda sondy se čtyřmi vodiči obsahuje dva vodiče určené pro napájení a řízení topného tělesa sondy, dále signální vodič a zemní vodič signálu. Topné těleso umožňuje sondě rychle dosáhnout optimální provozní teploty, což zlepšuje přesnost měření. Signální vodič přenáší informace o složení výfukových plynů do řídicí jednotky motoru, zatímco zemní vodič stabilizuje signál. Výrobci jako VAG nebo Škoda používají téměř shodné schémata, liší se však barvami vodičů a drobnými detaily zapojení, což je nutné respektovat při diagnostice a výměně sondy.
| Funkce vodiče | Barva vodiče (příklad VAG) | Popis |
|---|---|---|
| Napájení topného tělesa + | Bílá | Přivádí proud k topnému tělesu |
| Napájení topného tělesa – | Šedá | Zemní přívod topného tělesa |
| Signální vodič | Černá | Přenáší signál lambda sondy |
| Zemní vodič signálu | Šedá nebo zelená | Uzemnění signálního obvodu |
Tip: Při měření lambda sondy je nutné přesně rozlišit vodiče topného tělesa a signální, aby nedošlo k poškození sondy nebo nesprávným výsledkům diagnostiky.
Schema zapojení lambda sondy VAG se čtyřmi vodiči
Ve skupině VAG (Volkswagen, Audi, Škoda, Seat) se používá jednotné schéma se čtyřmi vodiči, kde se barvy vodičů mohou mírně lišit podle modelu a roku výroby. Toto schema zapojení lambda sondy se čtyřmi vodiči zahrnuje dvě větve pro vyhřívání sondy, což umožňuje rychlejší zahřátí a přesnější měření emisí v různých provozních podmínkách. Při výměně sondy je klíčové dodržet správné zapojení podle výrobce, protože nesprávné připojení může vést k chybám v diagnostice a zvýšené spotřebě paliva.
| Vodič | Funkce | Příklad barvy (Škoda) |
|---|---|---|
| Topné těleso + | Napájení topení | Bílá |
| Topné těleso – | Zemní napájení topení | Černá |
| Signální vodič | Výstupní signál lambda | Modrá |
| Zemní vodič signálu | Zemní signálu | Šedá |
Odborná rada: Pro koho se toto schema hodí, jsou majitelé vozidel koncernu VAG s vyhřívanou lambda sondou. Pro ostatní značky je nutné vždy ověřit konkrétní schéma zapojení.
Návod na zapojení lambda sondy se čtyřmi vodiči krok za krokem
Při zapojování lambda sondy se čtyřmi vodiči je třeba postupovat přesně podle schématu výrobce a dbát na správné rozlišení vodičů podle barev. Typický postup zahrnuje:
- Identifikaci vodičů podle barev a funkcí.
- Připojení vodičů topného tělesa k odpovídajícím napájecím a zemním svorkám.
- Připojení signálního vodiče a zemního vodiče signálu k řídicí jednotce motoru.
- Kontrolu správnosti zapojení a měření funkčnosti sondy pomocí diagnostiky lambda sondy.
Dodržení správného schema zapojení lambda sondy se čtyřmi vodiči je zásadní pro správnou funkci vyhřívané lambda sondy a přesné měření emisí.
Tip: Častá chyba při výměně lambda sondy je záměna vodičů topného tělesa za signální, což vede k poruše sondy nebo nesprávné diagnostice emisí. Proto vždy ověřte barvy vodičů a použijte originální schéma zapojení.
Jak měřit a diagnostikovat vyhřívanou lambda sondu multimetrem
Pro správnou diagnostiku lambda sondy se čtyřmi vodiči je nezbytné změřit odpor topného tělesa a signální napětí sondy pomocí multimetru. Vyhřívaná lambda sonda obsahuje topné těleso, jehož odpor se obvykle pohybuje mezi 20 a 1000 ohmy. Správné měření těchto hodnot napomáhá odhalit poruchy sondy a jejich zapojení, které je třeba znát před samotným testováním.
- Připravte multimetr – nastavte ho na měření odporu (Ohm).
- Identifikujte barvy vodičů lambda sondy – obvykle dva vodiče slouží k napájení topného tělesa a dva k signálnímu výstupu.
- Změřte odpor topného tělesa – přiložte měřicí hroty multimetru na odpovídající vodiče podle lambda sonda 4 vodiče schéma; správná hodnota se pohybuje mezi 20 a 1000 Ω.
- Přepněte multimetr na měření napětí (Volt).
- Proveďte měření signálního napětí – během běhu motoru by se napětí mělo pohybovat mezi 0,1 a 0,9 V, což ověřuje funkčnost signální části lambda sondy.
Tip: Při diagnostice lambda sondy si dejte pozor na nesprávné zapojení vodičů, které vede k chybným hodnotám měření a může poškodit řídicí jednotku motoru. Tento návod na zapojení lambda sondy se čtyřmi vodiči a její měření multimetrem pomáhá zajistit správnou funkci senzoru a spolehlivou diagnostiku.
Vliv nesprávného zapojení lambda sondy na motor a řídicí jednotku
Nesprávné zapojení lambda sondy se čtyřmi vodiči může významně ovlivnit funkci motoru a jeho řídicí jednotky (ECU). V této části podrobně vysvětlíme důsledky chybného připojení a upozorníme na typické příznaky poruchy, které byste neměli přehlédnout.
Důsledky nesprávného zapojení lambda sondy na motor
Nesprávné zapojení lambda sondy často vede k chybnému signálu do řídicí jednotky motoru, což narušuje správnou regulaci směsi paliva a vzduchu. Výsledkem je nedostatečné spalování, které zvyšuje spotřebu paliva až o 15 % a způsobuje nestabilní chod motoru. Mezi typické problémy patří:
- kolísavé otáčky motoru a špatná akcelerace
- zvýšené emise škodlivých plynů
- problémy se startováním a běžným chodem motoru
- rozsvícení kontrolky motoru (check engine)
Porucha lambda sondy, ať už z důvodu vadného snímače nebo nesprávného zapojení, ovlivňuje také diagnostiku motoru a může vést k závažnějším závadám, pokud není včas řešena.
Tip: Při zapojení lambda sondy 4 vodiče schéma pečlivě dodržujte správné barvy vodičů lambda sondy a provádějte měření lambda sondy pomocí diagnostiky, aby nedošlo k poškození řídicí jednotky motoru.
Co se stane, když odpojím lambda sondu? Řídicí jednotka ztratí zpětnou vazbu o spalovací směsi, což vede k obohacení směsi a vyšší spotřebě paliva. Vadná lambda sonda proto není pouze zdrojem chybných dat, ale přímo ovlivňuje výkon a emise motoru.
Rozdíly mezi 3 a 4 vodičovými lambda sondami – výhody a nevýhody
Rozdíly mezi třívodičovými a čtyřvodičovými lambda sondami jsou zásadní pro správné zapojení a funkci v automobilovém motoru. Zatímco obě sondy měří obsah kyslíku ve výfukových plynech, konstrukční rozdíly ovlivňují rychlost zahřátí a kvalitu signálu.
Rozdíly v konstrukci mezi 3 a 4 vodičovými lambda sondami
Třívodičová lambda sonda používá jeden společný zemní vodič pro topné těleso i signál. To znamená, že zemní smyčka není oddělena, což prodlužuje čas potřebný k dosažení optimální pracovní teploty sondy, obvykle přes 40 sekund. Vyhřívaná lambda sonda se třemi vodiči proto reaguje pomaleji na změny ve složení výfukových plynů, což může ovlivnit přesnost měření lambda hodnoty.
Naopak čtyřvodičová lambda sonda má samostatný zemní vodič pro topné těleso a druhý pro signál. Toto oddělení umožňuje rychlejší zahřátí sondy, často do 30 sekund, což zlepšuje kvalitu signálu a spolehlivost měření lambda sondy. Vyhřívání je tedy efektivnější a diagnostika lambda sondy může přesněji určovat složení spalin v reálném čase.
Výhody čtyřvodičové lambda sondy zahrnují:
- Rychlejší dosažení pracovní teploty díky samostatnému zemnímu vodiči topení
- Vyšší kvalitu signálu a přesnější měření lambda hodnoty
- Lepší odolnost vůči rušení v zapojení lambda sondy 4 vodiče schéma
Naopak třívodičové sondy jsou jednodušší a levnější, ale jejich delší doba zahřátí může být nevýhodou u moderních motorů s přísnějšími emisními normami.
Tip: Při diagnostice lambda sondy je třeba věnovat pozornost barvám vodičů lambda sondy, protože správné zapojení topného tělesa a signálu výrazně ovlivní funkci sondy i emisní kontrolu vozidla.
Časté dotazy k zapojení a funkci lambda sondy se 4 vodiči
Otázka: Jak zapojit lambda sondu se čtyřmi vodiči?
Dva vodiče slouží k napájení topného tělesa (běžně bílé nebo černé), jeden vodič je signální (0,1-0,9 V) a poslední je zemní vodič pro signál.
Otázka: Co se stane, když odpojím lambda sondu?
Řídicí jednotka motoru ztratí správný signál, což může vést ke zvýšení spotřeby paliva až o 15 % a problémům s chodem motoru.
Otázka: Jaké je normální napětí lambda sondy za katalyzátorem?
Napětí signálu lambda sondy s oxidem zirkoničitým kolísá mezi 0,1 až 0,9 V, přičemž za katalyzátorem bývá stabilnější a nižší.
Otázka: Jaký je princip fungování lambda sondy?
Lambda sonda měří obsah kyslíku ve výfukových plynech a předává signál řídicí jednotce, která upravuje poměr vzduchu a paliva s cílem dosáhnout λ=1.
Otázka: Jak změřit odpor topného tělesa lambda sondy?
Pomocí multimetru nastavte měření odporu, připojte kabely na vodiče topného tělesa a odečtěte hodnotu, která by měla být mezi 20 a 1000 Ω.
Otázka: Jaké jsou barvy vodičů u čtyřvodičové lambda sondy?
Obvykle dva vodiče pro topné těleso jsou bílé nebo černé, signální vodič je často šedý nebo modrý a zemní vodič je černý nebo zelený.
Otázka: Jak poznat poruchu lambda sondy?
Porucha se projeví cukáním motoru, zvýšenou spotřebou paliva až o 15 %, černým kouřem výfuku a neúspěchem emisní kontroly.
Otázka: Jaká je životnost vyhřívané lambda sondy?
Vyhřívané sondy vydrží obvykle až 160 000 km provozu, poté je vhodná jejich kontrola nebo výměna.
Otázka: Jaký je rozdíl mezi 3 a 4 vodičovými lambda sondami?
Čtyřvodičová sonda má samostatný zemní vodič a rychlejší zahřátí (cca 30 s), což zlepšuje kvalitu signálu oproti třívodičové sondě.
Otázka: Kdy se doporučuje provést kontrolu lambda sondy?
Preventivní kontrola sondy se doporučuje přibližně po najetí 30 000 km.
Otázka: Jak správně namontovat novou lambda sondu?
Použijte mazivo na závit pro snadnou montáž a demontáž, a dodržujte utahovací moment uvedený v servisní příručce vozidla.
Otázka: Co znamená λ=1 u lambda sondy?
Hodnota λ=1 znamená optimální poměr vzduchu a paliva, tedy 14,8 kg vzduchu na 1 kg paliva pro ideální spalování.
Otázka: Jaký je správný postup měření funkčnosti vyhřívacího tělesa lambda sondy?
Pomocí multimetru změřte odpor mezi dvěma vodiči vyhřívacího tělesa, který by měl být přibližně 10 až 14 ohmů.
Otázka: Jak nesprávné zapojení lambda sondy se čtyřmi vodiči ovlivňuje činnost motoru?
Chybné zapojení může způsobit nesprávné vyhodnocení směsi paliva a vzduchu, což vede k vyšší spotřebě paliva a zvýšeným emisím.
Otázka: Jak rozpoznat správné barevné značení vodičů u lambda sondy se čtyřmi vodiči?
Obvykle jsou dva vodiče určeny pro vyhřívání (často bílé barvy) a dva pro signál a zem (černý a šedý), ale vždy je nutné ověřit podle konkrétního schématu výrobce.
