Návod jak zapojit dvoužilový a třížilový kabel správně

Správné zapojení dvoužilového a třížilového kabelu vyžaduje přesnou identifikaci barev vodičů a dodržení bezpečnosti elektrických instalací. Před zahájením práce vždy zkontrolujte průřez vodiče a zajistěte, aby byl přívod elektrického proudu spolehlivě odpojen od sítě.

Bezpečnostní opatření před zapojením kabelů

Před jakoukoliv manipulací s elektroinstalací bezpodmínečně vypněte příslušný jistič v rozvaděči. Následně ověřte pomocí dvoupólové zkoušečky, že v místě instalace skutečně neprotéká žádný proud. Vypnutí jističe a následná verifikace napěťovou zkoušečkou jsou základními pilíři pro bezpečné zapojení dvoužilového a třížilového kabelu. Toto opatření eliminuje riziko úrazu elektrickým proudem při nechtěném zásahu během práce.

Základní pravidla pro bezpečnou manipulaci s vodiči

Každý návod na zapojení dvoužilového a třížilového kabelu začíná kontrolou stavu izolace vodičů, která nesmí vykazovat známky poškození, zpuchření nebo tepelné degradace. Při instalaci zásuvek nebo opravách prodlužovaček vždy volte průřez vodiče podle plánovaného zatížení: pro zásuvky jištěné 16 A jističem použijte měděné vodiče o průřezu 2,5 mm², pro 10 A jističe postačí průřez 1,5 mm².

Odborná rada: Častá chyba spočívá ve spoléhání se pouze na vizuální kontrolu polohy páčky jističe bez ověření zkoušečkou, což může vést k úrazu při nesprávně označených nebo chybně zapojených obvodech. Bezpečnost elektrických instalací vyžaduje striktní dodržování barevného značení: fázový vodič (L) bývá černý, hnědý nebo šedý, nulový vodič (N) je vždy světle modrý a ochranný vodič (PE) musí být výhradně zelenožlutý.

Varování: U dvoužilových kabelů je nutné volný ochranný vodič (pokud je přítomen v kabeláži) důkladně zaizolovat, aby nedošlo ke zkratu kontaktem s ostatními živými částmi. Při použití prodlužovaček dbejte na to, aby při vysokém zatížení byly vždy plně rozvinuty z bubnu, čímž předejdete jejich přehřívání a následnému tavení izolace.

Tento postup je vhodný pro zkušené domácí kutily s technickým vybavením, ale není určen pro osoby bez základních znalostí elektrotechniky. Pokud si nejste jisti správným zapojením nebo stavem vaší elektroinstalace, vždy kontaktujte profesionálního elektrikáře, který provede revizi a měření impedance smyčky.

Barvy a funkce vodičů v dvoužilovém a třížilovém kabelu

Při práci s elektroinstalací je základem pochopit barvy vodičů, které určují jejich přesnou funkci v obvodu. Dvoužilový kabel obsahuje fázový vodič a nulový vodič, zatímco třížilový kabel navíc přidává ochranný vodič. Správné zapojení dvoužilového a třížilového kabelu vyžaduje striktní dodržování barevného značení podle aktuálních norem, což zajišťuje bezpečnost elektrických instalací.

Odborná rada: Vždy zkontrolujte izolaci vodičů před jejich zapojením do zásuvky či svítidla. Častá chyba spočívá v záměně modrého vodiče za fázový, což může způsobit zkrat nebo úraz elektrickým proudem. Tento postup zapojení se hodí pro běžné domácí opravy, ale pro složitější instalace nebo při nejistotě ohledně průřezu vodiče vždy konzultujte odborníka.

Třížilový kabel s ochranným vodičem je nezbytný pro spotřebiče s kovovou konstrukcí, kdežto dvoužilový kabel se používá výhradně u zařízení s dvojitou izolací. Při instalaci prodlužovačky nebo montáži zásuvky zajistěte, aby barvy vodičů přesně odpovídaly svorkám v daném zařízení.

Krok za krokem: Zapojení dvoužilového kabelu

Správné zapojení dvoužilového kabelu vyžaduje přesnou identifikaci vodičů a dodržení normových barev, což je základní předpoklad pro bezpečnost elektrických instalací. Pro pevné rozvody v domácnosti doporučuji používat kabel CYKY-J s průřezem vodiče 2,5 mm², který je standardem pro zásuvky.

Jak správně připojit fázový a nulový vodič v dvoužilovém kabelu?

Při realizaci úkonu, jako je návod jak správně zapojit dvoužilový kabel, musíte vždy pracovat při vypnutém jističi. Fázový vodič, který bývá hnědé nebo černé barvy, připojte na svorku označenou písmenem L. Nulový vodič s modrou barvou vždy zapojte na svorku označenou písmenem N. Barvy vodičů jsou v moderních instalacích standardizované a jejich záměna vede k nefunkčnosti obvodu nebo k poškození připojených spotřebičů.

1. Odizolování konců – odstraňte 10 až 12 mm izolace z konců obou vodičů pomocí odizolovacích kleští.
2. Zapojení fáze – vložte hnědý fázový vodič do svorky L a pevně dotáhněte šroubek nebo zacvakněte pružinovou svorku.
3. Zapojení nuly – vložte modrý nulový vodič do svorky N a zajistěte jej proti vytažení.

Jak zaizolovat ochranný vodič u dvoužilového kabelu?

Dvoužilový kabel postrádá samostatný ochranný vodič (zeleno-žlutý), což znamená, že jej nelze použít pro spotřebiče vyžadující ochranné uzemnění. Častá chyba: uživatelé nechávají nezapojený vodič v krabici volně, což může způsobit zkrat při manipulaci v zásuvce. Odborná rada: Pokud v instalaci narazíte na třížilový kabel, ale potřebujete zapojit dvoužilový prvek, ochranný vodič v krabici bezpečně zaizolujte pomocí lisovací nebo šroubovací izolační svorky. Tímto způsobem zajistíte, že se odkrytý konec vodiče nedotkne živých částí. Tento postup zapojení dvoužilového kabelu do zásuvky se hodí pro spotřebiče třídy ochrany II, které mají dvojitou izolaci a nevyžadují uzemnění. Pro běžné kovové spotřebiče nebo prodlužovačky se však dvoužilové zapojení nehodí a je zde nutné použít třížilový vodič s funkčním uzemněním.

Krok za krokem: Zapojení třížilového kabelu

Třížilový kabel představuje standard pro moderní instalace, kde je kladen důraz na vysokou bezpečnost elektrických instalací. Správné zapojení dvoužilového a třížilového kabelu vyžaduje přesnou identifikaci vodičů podle barev a jejich umístění do odpovídajících svorek.

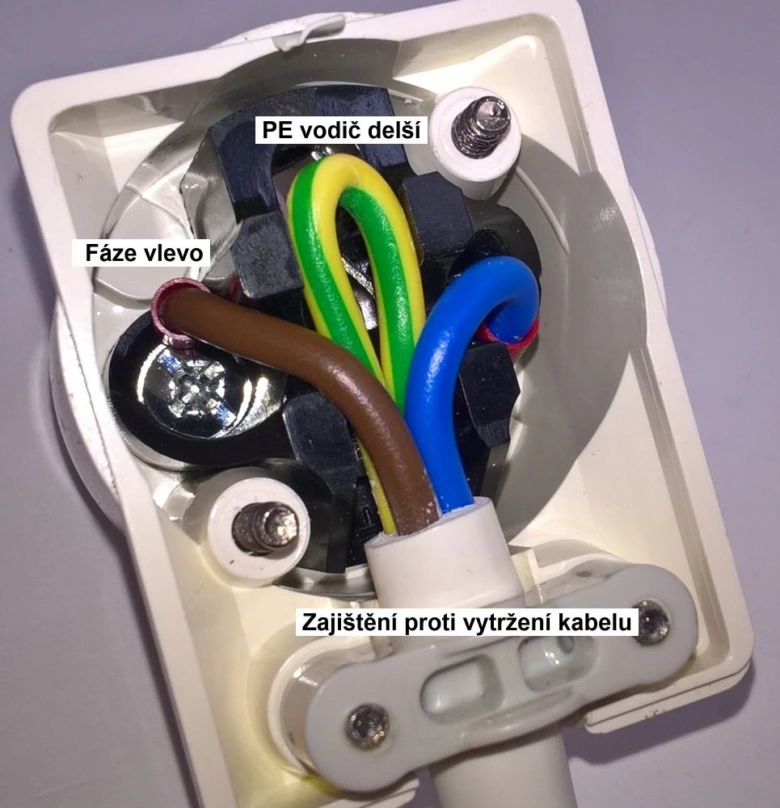

Jak připojit fázový, nulový a ochranný vodič v třížilovém kabelu?

Třížilový kabel obsahuje tři vodiče, které musíte správně identifikovat podle barev vodičů. Fázový vodič (L) má obvykle hnědou nebo černou barvu, nulový vodič (N) je modrý a ochranný vodič (PE) je vždy zelenožlutý. Při instalaci postupujte následovně:

1. Odizolování konců – odstraňte 10 až 12 mm izolace vodičů tak, abyste nepoškodili měděné jádro.
2. Připojení fázového vodiče – vložte hnědý nebo černý vodič do svorky označené jako L a pevně dotáhněte šroubek.
3. Připojení nulového vodiče – zasuňte modrý vodič do svorky označené jako N a zajistěte jej proti vytažení.
4. Připojení ochranného vodiče – zelenožlutý vodič připojte k ochrannému kolíku zásuvky nebo k určenému šroubu na kovovém rámu spotřebiče.

Častá chyba: Záměna modrého a hnědého vodiče, která vede k nefunkčnosti spotřebiče nebo nebezpečnému napětí na obalu zařízení. Na co si dát pozor: Vždy zkontrolujte, zda průřez vodiče odpovídá jističi a danému zatížení obvodu. Tento postup se hodí pro pevné instalace a opravy svítidel, nikoliv pro neodborné zásahy do složitých elektronických desek.

Jaký je význam ochranného vodiče v třížilovém kabelu?

Ochranný vodič (PE) v třížilovém kabelu je kritickým prvkem pro bezpečnost elektrických instalací, protože chrání uživatele před úrazem elektrickým proudem. V případě poruchy izolace uvnitř spotřebiče tento vodič bezpečně odvede poruchový proud do země, což způsobí okamžité vypnutí jističe. Bez správného připojení zelenožlutého vodiče k ochrannému kolíku zásuvky nebo rámu spotřebiče riskuje uživatel při dotyku s kovovým krytem úraz elektrickým proudem. Pamatujte, že ochranný vodič nesmí být nikdy přerušen ani využit pro přenos pracovního proudu. Správné zapojení třížilového kabelu krok za krokem zajistí dlouhodobou ochranu vaší domácnosti.

Výběr správného průřezu vodičů a kabelů

Výběr správného průřezu vodiče je základním předpokladem pro bezpečnost elektrických instalací. Průřez vodiče přímo ovlivňuje odpor kabelu a jeho schopnost vést elektrický proud bez nadměrného zahřívání. Při realizaci, kdy řešíte správné zapojení kabelů s dvěma a třemi vodiči, musíte vždy volit hodnoty odpovídající jmenovitému proudu jističe.

Pro běžné zásuvky v domácnosti se standardně používá měděný kabel typu CYKY-J s průřezem 2,5 mm², který je dimenzován pro jistič 16 A. Pokud plánujete použití prodlužovačky, pamatujte, že pro trvalý odběr 16 A musí mít vodiče průřez minimálně 2,5 mm². Při vyšším zatížení 32 A je nezbytné zvolit průřez 4 mm², jinak hrozí roztavení izolace a vznik požáru.

Odborná rada: Častou chybou je použití poddimenzovaného kabelu na dlouhé vzdálenosti, kde dochází k úbytku napětí. Tento postup se hodí pro dočasné nízkoenergetické zapojení, ale pro trvalé instalace je z hlediska bezpečnosti nepřípustný. Vždy se řiďte platnými normami ČSN, které definují bezpečnostní parametry pro zapojení dvoužilového a třížilového kabelu v konkrétních prostorách.

Spojování a izolace vodičů správně

Správné spojování vodičů a jejich následná izolace jsou kritické pro bezpečnost elektrických instalací. Při práci s elektroinstalací musíte vždy dbát na to, aby průřez vodiče odpovídal parametrům použité svorky, což zaručuje spolehlivý kontakt bez rizika přehřívání spoje. Před zahájením prací vždy vypněte jističe příslušného okruhu a stav beznapěťového stavu ověřte elektrikářskou zkoušečkou.

Jak správně spojovat vodiče pomocí izolačních svorek?

Pro zajištění bezpečnosti elektrického spoje elektrikáři preferují pružinové nebo šroubové izolační svorky, které pevně fixují dráty a brání jejich uvolnění. Při výběru svorky vždy zohledněte průřez vodiče, aby spoj nebyl příliš volný ani mechanicky namáhaný. Správné zapojení kabelů vyžaduje očištění izolace vodičů v délce 10 až 12 milimetrů.

• Používejte pouze certifikované izolační svorky určené pro daný typ a průřez vodiče.
• Každý vodič zasuňte do svorky až na doraz, aby nedocházelo k obnažení živých částí.
• Po instalaci jemně zatáhněte za každý vodič, čímž ověříte pevnost mechanického spoje.

Odborná rada: Častá chyba spočívá v ponechání příliš dlouhého odizolovaného konce, který vyčnívá ze svorky a může způsobit zkrat. Vždy se ujistěte, že izolace vodičů sahá až k samotnému vstupu do svorky.

Jak izolovat ochranný vodič u dvoužilového kabelu?

Pokud řešíte, jak správně spojit dvoužilový a třížilový kabel v rozvodu, narazíte na absenci ochranného vodiče (zelenožlutá barva) u starších dvoužilových rozvodů. V takovém případě je nutné zbývající ochranný vodič z třížilového kabelu důkladně zaizolovat, aby nedošlo k jeho náhodnému kontaktu s fází nebo nulovým vodičem. Použijte k tomu kvalitní izolační pásku nebo koncovou svorku, která zabrání průrazu napětí na okolní části. Tato úprava je nezbytná pro zachování bezpečnosti elektrických instalací v domácnosti.

• Ochranný vodič nikdy nezapojujte na svorku určenou pro pracovní vodiče (L nebo N).
• Izolaci proveďte dvojitým ovinutím kvalitní elektroizolační páskou v délce alespoň 5 centimetrů.
• Ujistěte se, že konce vodičů jsou bezpečně uloženy v krabici tak, aby se vzájemně nedotýkaly.

Varování: Tento postup se hodí pro úpravu stávajících rozvodů v síti TN-C, ale rozhodně není vhodný pro novou instalaci zásuvek nebo spotřebičů vyžadujících třížilové připojení, kde je ochranný vodič (PE) nezbytný pro vaši bezpečnost a správnou funkci proudového chrániče.

Specifika zapojení v různých typech elektrických sítí (TN-C, TN-C-S)

Při instalaci elektrospotřebičů musíte rozlišovat mezi typy sítí, protože správné zapojení dvoužilového a třížilového kabelu závisí na způsobu uzemnění. V instalacích typu TN-C se používá kombinovaný vodič PEN, který plní funkci ochranného vodiče PE i nulového vodiče N současně. Tento vodič PEN musí mít minimální průřez vodiče 10 mm² mědi, aby splnil požadavky na bezpečnost elektrických instalací.

Moderní síť TN-C-S naopak vyžaduje oddělené vodiče PE a N, což umožňuje bezpečnější provoz citlivých elektronických zařízení. Zde zapojujete třížilový kabel tak, že ochranný vodič PE je samostatně připojen k uzemňovací svorce. Častá chyba při rekonstrukcích spočívá v záměně těchto systémů, což může vést k nebezpečnému napětí na krytech spotřebičů.

Odborná rada: Pokud v domácnosti provádíte zapojení kabelů do starších zásuvek v síti TN-C, vždy ověřte barvy vodičů a zajistěte, aby průřez vodiče PEN odpovídal platným normám. Tento postup se hodí pro běžné domácí opravy, ale pro kompletní instalace v síti TN-C-S vždy doporučuji konzultaci s revizním technikem.

Kontrola správnosti zapojení měřicími přístroji

Po dokončení instalace je nezbytné ověřit, že zapojení dvoužilového a třížilového kabelu odpovídá bezpečnostním normám. Kontrola zapojení musí proběhnout vždy před prvním připojením spotřebiče pod napětí. Jako základní bezpečnost elektrických instalací slouží dvoupólová zkoušečka, která spolehlivě ověří vypnutí okruhu.

Postup ověření funkčnosti instalace

1. Vypnutí jističe – před zahájením manipulace s vodiči odpojte příslušný okruh a ověřte stav zkoušečkou.
2. Vizuální kontrola – prověřte barvy vodičů a zajistěte, aby byla izolace vodičů nepoškozená a správně zasunutá do svorek.
3. Měření multimetrem – nastavte přístroj na rozsah střídavého napětí a změřte hodnotu mezi fázovým a středním vodičem, která musí činit přibližně 230 V.
4. Kontrola uzemnění – u třížilového kabelu ověřte průchodnost ochranného vodiče mezi kolíkem zásuvky a hlavním uzemňovacím bodem.

Odborná rada: Častá chyba spočívá v záměně pracovního a ochranného vodiče, což může způsobit úraz elektrickým proudem při dotyku s kovovým krytem spotřebiče. Tento postup se hodí pro revizi domácích oprav, ale pro novou elektroinstalaci vždy vyžadujte odborné měření certifikovaným revizním technikem.

Časté chyby a bezpečnostní rizika při zapojení

Bezpečnost elektrických instalací závisí na přesném dodržení norem ČSN 33 2000 a správném pochopení barevného značení. Jakékoliv nesprávné zapojení dvoužilového a třížilového kabelu může vést k úrazu elektrickým proudem nebo k požáru. Častou chybou při zapojení je záměna barev vodičů, kdy dochází k propojení fázového vodiče (černá, hnědá nebo šedá) s ochranným (zelenožlutý) nebo nulovým (světle modrý), což okamžitě vyvolá zkrat.

• Podcenění průřezu vodiče vede k přehřívání kabelu při zátěži; pro 16 A jističe použijte minimálně 2,5 mm², pro 10 A jističe postačí 1,5 mm².
• Neizolovaný ochranný vodič u dvoužilového kabelu v blízkosti fázových kontaktů způsobuje nebezpečné probíjení napětí do kovových krytů spotřebičů.
• Použití nevhodných svorek u zásuvky zhoršuje mechanickou pevnost spoje, což zvyšuje přechodový odpor a riziko lokálního přehřátí.
• Dlouhé prodlužovačky s malým průřezem (např. 1 mm² při délce 50 m) způsobují nebezpečný úbytek napětí a vyžadují rozvinutí z bubnu při jakémkoliv zatížení.

Při práci s vodiči vždy dbejte na to, aby izolace vodičů nebyla poškozena a konce byly odizolovány bez poškození měděného jádra. Správné zapojení kabelů s dvěma a třemi vodiči vyžaduje důsledné dotažení šroubových spojů a dodržení polarity: ochranný kolík musí být nahoře a nulový vodič v pravé dutince zásuvky. Pokud si nejste jisti postupem, vždy konzultujte zapojení s odborným elektrikářem, protože neodborný zásah může mít nezvratné následky pro vaši bezpečnost.

Odborná rada: Před samotným zapojením vždy vypněte příslušný jistič a stav beznapěťového stavu ověřte certifikovanou elektrikářskou zkoušečkou.

Otázka: Pro koho se vlastně práce na elektrické instalaci nehodí?

Práce na elektrické instalaci se nehodí pro osoby bez elektrotechnické kvalifikace, zejména pokud jde o zásahy do rozvaděčů, instalaci proudových chráničů nebo zapojení 400 V zásuvek. Pro běžnou výměnu svítidla či opravu pohyblivého přívodu se tato činnost hodí pouze tehdy, pokud máte odpovídající vybavení a znalost barevného značení vodičů.

Otázka: Jaká je nejčastější chyba při zapojení ochranného vodiče?

Nejčastější chybou je ponechání nezapojeného nebo nedostatečně zaizolovaného ochranného vodiče (PE) u dvoužilových kabelů, který může přijít do kontaktu s fází. Vždy jej zajistěte tak, aby nemohl zkratovat s ostatními živými částmi v krabici nebo zásuvce.

Doporučení pro prodlužovačky a zásuvky v domácnosti

Bezpečnost elektrických instalací začíná správným plánováním zátěže. Jeden vývod z domovního rozvaděče smí napájet maximálně 10 zásuvek, aby nedošlo k přetížení vedení. Při výběru prodlužovačky vždy zohledněte průřez vodiče, který musí pro standardní jistič 16 A činit minimálně 2,5 mm². Pokud řešíte, jak správně zapojit dvoužilový a třížilový kabel v rámci jedné instalace, pamatujte, že třížilový kabel s ochranným vodičem je pro moderní zásuvky povinnou volbou.

Odborná rada: Častou chybou je snaha o propojení dvoužilového a třížilového kabelu v místech, kde chybí ochranný vodič v rozvodech budovy. Zde se instalace nehodí pro spotřebiče vyžadující uzemnění.

• Vždy používejte zásuvky s funkčním ochranným kolíkem.
• Sledujte barevné označení: žlutozelená patří výhradně na ochranný kolík.
• Prodlužovačky pravidelně kontrolujte, zda není poškozena izolace vodičů.
• Pro trvalé napájení větších spotřebičů se vyhněte řetězení prodlužovaček.
