Jak otestovat kapacitu a proud baterie multimetrem průvodce
Zjištění aktuálního stavu vaší baterie pomocí multimetru vám umožní rychle odhalit její opotřebení nebo nečekaný úbytek energie. Správné měření baterie multimetrem poskytne přesné hodnoty napětí a proudu, díky kterým snadno určíte, zda je akumulátor ještě spolehlivý pro další provoz.
Podstata v kostce
- V roce 2025 bylo 44,9 % poruch vozidel způsobeno vadnou baterií podle ADAC.
- Napětí plně nabité 12V olověné autobaterie je cca 12,6-12,7 V.
- Kapacita baterie se vypočítá jako proud (A) × doba vybíjení (h), například 10 A × 10 h = 100 Ah.
- Maximální měřitelný proud běžného multimetru je obvykle 10 A, vyšší proudy vyžadují specializované přístroje.
- Vnitřní odpor baterie se vypočítá podle vzorce R = (U1 – U2) / I, jednotkou je ohm (Ω).

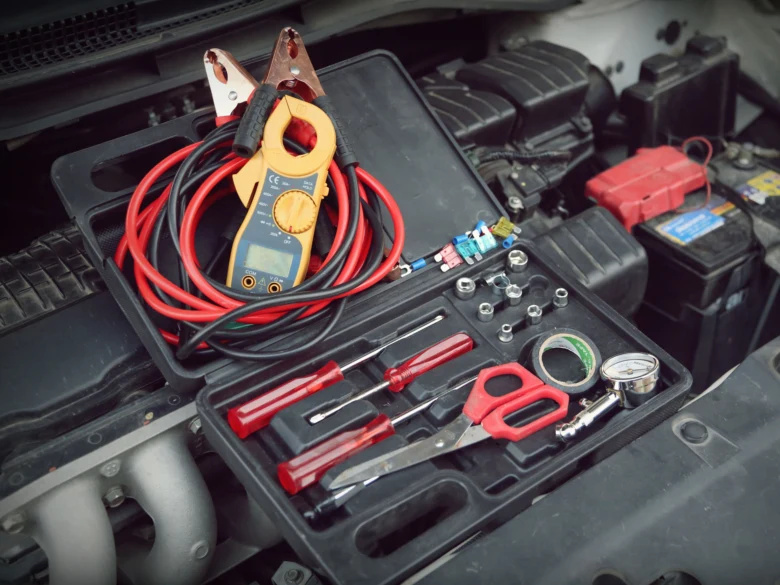

Jak nastavit multimetr pro měření kapacity a proudu baterie
Pro správné měření baterie multimetrem musíte přístroj přepnout do režimu stejnosměrného napětí (DC) nebo proudu podle toho, jakou veličinu zjišťujete. U běžných 12 V baterií nastavte otočný volič do sekce DCV na hodnotu 20 V, což je ideální rozsah pro přesný test baterie. Při měření proudu je nutné přepojit červený měřicí kabel do zdířky označené 10 A, aby nedošlo k poškození přístroje při odběru proudu.
Postup pro správné nastavení přístroje
- Volba rozsahu napětí – otočný volič multimetru nastavte na symbol DCV (stejnosměrné napětí) a vyberte rozsah 20 V.
- Zapojení pro proud – červený kabel zapojte do zdířky s označením 10 A a volič přepněte na hodnotu 10 A pro měření proudu baterie.
- Příprava kontaktů – hroty multimetru přiložte k pólům baterie vždy správnou polaritou, tedy červený na kladný a černý na záporný kontakt.
Odborná rada: Při měření proudu baterie multimetrem buďte velmi opatrní, protože multimetr se zapojuje sériově do obvodu a při zkratu může dojít k poškození pojistky přístroje. Pamatujte, že multimetr sám o sobě neumí přímo změřit vnitřní odpor baterie ani celkovou kapacitu baterie bez zátěžového testu. Tato metoda se hodí pro ověření stavu nabití a odběru pro majitele vozidel a kutily, avšak není vhodná pro profesionální diagnostiku hluboce vybitých nebo sulfatovaných akumulátorů typu AGM či EFB. Pokud měříte proud, vždy pracujte rychle, aby nedošlo k přehřátí měřicích kabelů.

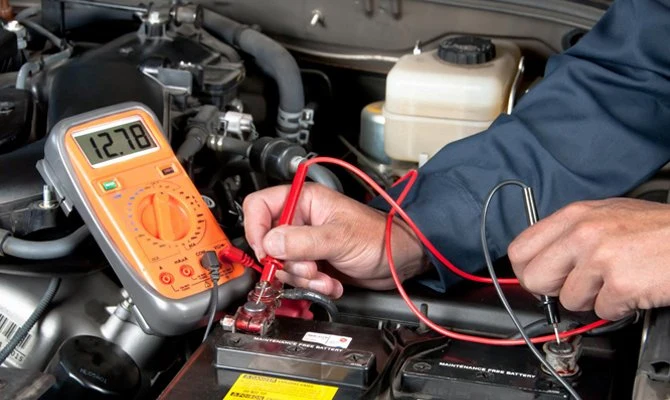

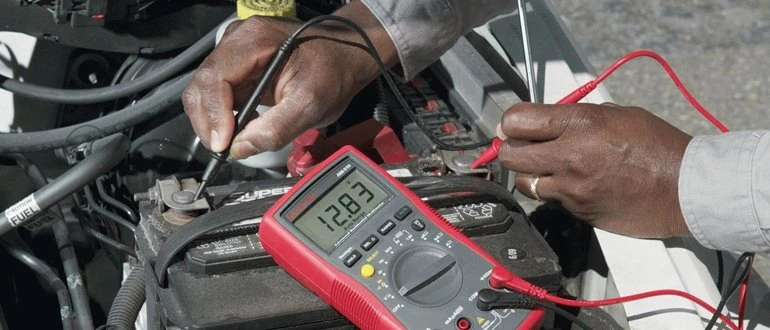

Jak změřit napětí baterie multimetrem
Základem pro test baterie je měření jejího klidového napětí, které vám poskytne okamžitou informaci o stavu nabití. Pro přesné měření doporučuji krátce zapnout světlomety na 30 sekund, čímž eliminujete takzvané povrchové napětí a získáte reálnou hodnotu. U plně nabité olověné 12V baterie by se mělo napětí pohybovat v rozmezí 12,6 až 12,7 V. Pokud naměříte hodnotu pod 12,4 V, baterie je částečně vybitá a vyžaduje dobití, aby se předešlo sulfataci a snížení kapacity. Hodnota 12,0 V odpovídá přibližně 50 % nabití, zatímco 10,5 V značí vybití na 0 %.
- Nastavení multimetru – přepněte otočný volič do režimu měření stejnosměrného napětí označeného symbolem DCV s limitem 20 V.
- Příprava sond – zasuňte černou sondu do portu COM a červenou sondu do portu označeného symbolem V.
- Připojení na póly – přiložte červenou sondu na kladný pól (+) a černou sondu na záporný pól (-) baterie.
- Odečet hodnoty – počkejte na ustálení čísel na displeji a zaznamenejte aktuální napětí.
Odborná rada: Častá chyba při měření baterie multimetrem spočívá v ponechání zapnutých spotřebičů v autě nebo měření na pomocných kabelech, což zkresluje výsledek. Tento postup měření napětí je prvním krokem, pokud vás zajímá, jak změřit napětí, proud a kapacitu baterie multimetrem. Pamatujte, že napětí samo o sobě neodhalí vnitřní odpor baterie, který je klíčový pro určení její skutečné kondice. Tato metoda se hodí pro běžnou kontrolu stavu u řidičů, kteří chtějí předejít poruše vozidla, nikoliv však pro zjištění hlubokých závad článků u servisních techniků.
| Napětí (V) | Stav nabití (%) |
|---|---|
| 12,7 V | 100 % |
| 12,4 V | 75 % |
| 12,0 V | 50 % |
| 10,5 V | 0 % |
Jak měřit proud baterie krok za krokem
Při měření proudu baterie multimetrem musíte vždy zapojit přístroj do série s měřeným obvodem. Multimetr se v tomto režimu chová jako aktivní součástka v řetězci, nikoliv jako měřidlo připojené paralelně k pólům. Důsledně dbejte na to, aby maximální proud multimetru nepřekročil 10 A, jinak hrozí okamžité spálení vnitřní pojistky nebo trvalé poškození přístroje. Pro tyto účely se vždy používá dedikovaná zdířka označená 10A, nikoliv standardní vstupy pro napětí, a to z důvodu bezpečnosti práce s bateriemi.
- Příprava multimetru – přepněte otočný volič do polohy pro měření stejnosměrného proudu (značka DCA nebo A) a červenou sondu vložte do zdířky označené 10A, černou sondu ponechte ve zdířce COM.
- Přerušení obvodu – odpojte jeden z vodičů připojeného spotřebiče od pólu baterie, čímž vytvoříte volný prostor pro vložení multimetru do série.
- Propojení sond – přiložte červenou sondu na uvolněný pól baterie a černou sondu na rozpojený konec vodiče, čímž bezpečně uzavřete obvod přes měřicí přístroj.
- Odečtení hodnoty – počkejte na ustálení čísel na displeji a zaznamenejte proud protékající obvodem v ampérech.
Odborná rada: Častá chyba při měření proudu baterie multimetrem spočívá v pokusu o změření zkratového proudu přímo mezi póly baterie, což vede k okamžitému zničení pojistky multimetru. Tento postup je vhodný pouze pro spotřebiče s odběrem do 10 A, nikoliv pro startovací proudy automobilových baterií, které hodnotu 10 A výrazně překračují. Pokud hledáte návod jak změřit proud baterie multimetrem bez poškození přístroje, vždy nejprve ověřte štítkové hodnoty odběru vašeho zařízení. Pamatujte, že toto měření vám řekne, kolik proudu zařízení aktuálně odebírá, nikoliv jaká je celková kapacita baterie v ampérhodinách.
Tento způsob měření se hodí pro diagnostiku odběru drobných spotřebičů nebo kontrolu klidového odběru elektroniky ve vozidle. Pro koho se toto měření NEhodí: pro majitele vozidel, kteří potřebují zjistit startovací schopnost baterie (CCA), protože běžný multimetr není konstruován pro zátěžové testy startéru a mohlo by dojít k jeho zničení. V takovém případě je nutné využít specializovaný tester baterií, který simuluje zátěž a vyhodnocuje vnitřní odpor baterie.
Jak vypočítat kapacitu baterie z naměřených hodnot
Výpočet kapacity baterie v ampérhodinách (Ah) vychází ze vztahu, kde kapacita odpovídá součinu odebíraného proudu v ampérech a celkové doby vybíjení v hodinách. Pokud například zařízení odebírá konstantní proud 5 A po dobu 10 hodin, výsledná kapacita baterie činí 50 Ah.
Podrobný postup měření kapacity bez specializovaného vybavení
Když vás zajímá, jak otestovat kapacitu baterie multimetrem bez drahé diagnostiky, využijte metodu řízeného vybíjení přes známou zátěž. Při tomto testu baterie připojíte multimetr do série pro měření proudu baterie a sledujete, jak dlouho udrží napětí nad stanovenou mezí.
- Nastavení multimetru – přepněte přístroj do režimu měření stejnosměrného proudu (A) na dostatečný rozsah, obvykle 10 A.
- Zapojení multimetru – propojte multimetr sériově mezi kladný pól baterie a spotřebič, který slouží jako definovaná zátěž.
- Spuštění měření – zaznamenejte přesný čas zahájení vybíjení a hodnotu proudu, která musí zůstat po celou dobu stabilní.
- Ukončení testu – odpojte zátěž v momentě, kdy napětí baterie poklesne na výrobcem stanovenou minimální hranici vybití.
- Výpočet kapacity – vynásobte naměřený proud počtem hodin, po které baterie proud dodávala.
Odborná rada: Častá chyba při testování spočívá v ignorování vnitřního odporu baterie, který způsobuje pokles napětí pod zátěží. Ujistěte se, že zátěž je stabilní, jinak bude výsledek měření zkreslený. Tento postup se hodí pro běžné olověné akumulátory typu AGM či EFB, ale není vhodný pro lithiové články s integrovanou ochranou, u kterých by mohlo dojít k poškození elektroniky. Při práci vždy dbejte na bezpečnost práce s bateriemi, protože zkratování kontaktů může vést k vysokému vývinu tepla.
Jak změřit vnitřní odpor baterie multimetrem
Vnitřní odpor baterie představuje klíčový parametr pro určení jejího reálného stavu a schopnosti dodávat potřebný výkon. K jeho zjištění využijete metodu dvou napěťových měření, což je základní postup, jak změřit kapacitu a proud baterie multimetrem v domácích podmínkách. Tento výpočet odhaluje zhoršený stav baterie dříve, než dojde k jejímu úplnému selhání.
- Změření napětí naprázdno – připojte multimetr ke svorkám baterie v klidovém stavu bez připojeného spotřebiče a naměřenou hodnotu zapište jako U1 (napětí naprázdno).
- Zapojení zátěže – připojte k baterii známý odpor nebo spotřebič a pomocí multimetru v režimu měření proudu baterie zjistěte hodnotu protékajícího proudu I (v ampérech).
- Změření napětí pod zátěží – v okamžiku, kdy baterie napájí spotřebič, změřte multimetrem napětí na jejích svorkách a zapište jako U2 (napětí při zatížení).
- Výpočet odporu – vnitřní odpor vypočítáte podle vzorce R = (U1 – U2) / I, kde výsledek vyjadřuje hodnotu v jednotkách ohm (Ω).
Výklad výsledků měření vnitřního odporu
Nízký vnitřní odpor baterie značí její dobrou kondici a schopnost efektivně předávat energii. Naopak rostoucí vnitřní odpor baterie je jasným indikátorem stárnutí a sulfatace desek, což přímo ovlivňuje celkový test baterie. Pokud naměřené hodnoty výrazně převyšují parametry udávané výrobcem, kapacita baterie se v zátěži rychle propadá a napětí kolabuje. Tento stav často vede k neschopnosti baterie nastartovat motor nebo udržet napájení elektroniky.
Odborná rada: Častá chyba při tomto měření je ignorování přechodových odporů na kontaktech, proto vždy zajistěte čisté a pevné spojení měřicích hrotů se svorkami. Tento postup se hodí pro diagnostiku olověných akumulátorů (typy AGM, EFB, zaplavené), ale není vhodný pro lithiové články s integrovanou ochranou, u kterých by mohlo dojít k poškození elektroniky nebo zkreslení výsledků.
| Stav baterie | Hodnota vnitřního odporu | Doporučení |
|---|---|---|
| Nová / Plně funkční | Nízký (dle specifikace výrobce) | Pravidelná údržba |
| Střední opotřebení | Mírně zvýšený | Sledovat kapacitu |
| Zhoršený stav | Výrazně zvýšený | Výměna baterie |
Bezpečnostní pravidla při testování baterií multimetrem
Při manipulaci s elektrickými zdroji je bezpečnost práce s bateriemi naprostou prioritou, neboť nesprávné postupy mohou vést ke zkratu nebo úrazu elektrickým proudem. Použití ochranných pomůcek, jako jsou izolační rukavice a ochranné brýle, představuje základní prvek prevence rizik při každém pokusu o test baterie multimetrem.
Specifika u různých typů baterií
Různé technologie vyžadují specifické bezpečnostní postupy, zejména pokud provádíte měření proudu baterie multimetrem nebo zjišťujete její vnitřní odpor baterie. Baterie AGM a baterie EFB jsou citlivé na hluboké vybití a nesprávné zacházení, zatímco lithium-iontová baterie vyžaduje extrémní opatrnost kvůli riziku tepelného úniku při poškození obalu. Olověná baterie zase produkuje při nabíjení vodík, proto při měření zajistěte dostatečné větrání prostoru.
Odborná rada: Častá chyba je záměna měřicích vstupů na multimetru, kdy při měření proudu zapojíte kabely do zdířek pro měření napětí, což vede k okamžitému spálení pojistky přístroje.
- Před zahájením práce vždy zkontrolujte integritu izolace měřicích kabelů.
- Ujistěte se, že nastavení multimetru odpovídá měřené veličině a očekávanému rozsahu.
- Při testování dodržujte správnou polaritu, abyste předešli poškození elektroniky.
- Baterie se hodí testovat multimetrem pouze pro diagnostiku napětí a orientačního stavu, nikoliv pro zátěžové zkoušky u vysoce výkonných článků.
Pamatujte, že správné měření baterie multimetrem vyžaduje klid a soustředění. Pokud si nejste jistí postupem, jak otestovat kapacitu baterie multimetrem, raději vyhledejte odborný servis, abyste předešli nevratnému poškození baterie či měřicího přístroje.
Časté dotazy
Jak otestovat baterii multimetrem?
Nastavte multimetr na měření stejnosměrného napětí (DCV), připojte sondy na baterii a odečtěte napětí; pro proud přepněte na režim A a zapojte multimetr do série.
Jak měřit proud baterie multimetrem?
Multimetr zapojte do série s obvodem, nastavte režim měření proudu do 10 A, měřte proud a nepřekračujte limity přístroje.
Jak změřit kapacitu baterie?
Kapacita se vypočítá jako proud v ampérech krát doba vybíjení v hodinách (Ah = A × h), například 10 A × 10 h = 100 Ah.
Jak zjistit aktuální kapacitu baterie?
Měřte proud vybíjení a dobu vybíjení, vypočítejte kapacitu; napětí plně nabité 12V baterie je cca 12,6-12,7 V.
Jak změřit vnitřní odpor baterie?
Změřte napětí bez zátěže a při zatížení, změřte proud, spočítejte odpor podle vzorce R = (U1 – U2) / I v ohmech.
Jak nastavit multimetr na měření autobaterie?
Nastavte multimetr na DCV s limitem 20 V pro napětí a na režim A pro měření proudu do 10 A, používejte správné zdířky pro sondy.
Jaké jsou bezpečnostní zásady při testování baterií?
Používejte ochranné pomůcky, nepřekračujte limity multimetru, pracujte v dobře větraném prostoru a dbejte na správné připojení sond.
Jak kalibrovat multimetr pro přesné měření?
Pravidelně kontrolujte přesnost multimetru podle návodu výrobce, skladujte ho v suchu a čistěte kontakty sond.
Je možné měřit kapacitu baterie bez speciálního vybavení?
Ano, pomocí multimetru a běžné zátěže lze změřit proud a dobu vybíjení a vypočítat kapacitu v Ah.
Jaký je maximální proud, který lze změřit běžným multimetrem?
Běžný multimetr zvládne měřit proud do 10 A, pro vyšší hodnoty je třeba speciální tester.
Jak vypočítat kapacitu baterie z naměřených hodnot multimetrem?
Kapacita baterie se vypočítá jako součin proudu (v ampérech) a doby vybíjení (v hodinách), tedy Ah = A × h. Pomocí multimetru změřte proud a zaznamenejte dobu, po kterou baterie vydrží tento proud dodávat.
Jak interpretovat výsledky měření vnitřního odporu baterie multimetrem?
Vnitřní odpor baterie by měl být co nejnižší, ideálně pod 50 mΩ u autobaterií. Vyšší hodnoty naznačují opotřebení nebo poškození baterie, což může ovlivnit její výkon.
